Lieferumfang:
1 x Intelligenter WIFI-Schalter
1 x Bedienungsanleitung
Anwendung:
Es eignet sich für eine Vielzahl von Automatisierungsanlässen, wie z.B. industrielle, landwirtschaftliche, kommerzielle und Heimintelligenz.Über das Smartphone und das Internet können wir mit diesem WIFI-Schalter verschiedene Geräte wieelektrische Vorhänge, kleine bidirektionale DC-Motoren (zwei Steuerleitungen), kleine bidirektionale AC-Motoren (drei Steuerleitungen), Linearantriebe, etc.
Merkmal:
Verbinden Sie sich mit dem Internet über das WiFi-Signal des drahtlosen Routers.
Über Smartphone App zu kontrollieren, keine Entfernungsbegrenzung.
Relaisausgang: Die Ausgangsklemmen sind NO / NC (normalerweise geöffnet / normalerweise geschlossen) und dienen als Schalter, es können zur Steuerung DC und AC Geräte verwendet werden.
Mit verdrahteten Steuerklemmen: Sie können Handschalter oder andere Geräte zur Steuerung des WiFi-Schalter anschließen.
Mit der Bluetooth-Funktion können Sie den WiFi-Schalter über Bluetooth mit Ihrem Mobiltelefon steuern.
Es hat die Eigenschaften eines Rückleistungsschutzes und eines Überstromschutzes.
Es bietet Apps für Android und iOS und ist kostenlos nutzbar.
Die Android-Version der App unterstützt Android-Mobil- oder Tablet-Geräte.
Die iOS-Version der App unterstützt iPhone, iPad und iPod Touch.
Die APP unterstützt Englisch, Französisch, Deutsch, Spanisch, Russisch und viele andere Sprachen.
Timing-Funktion: Sie können das Gerät so einstellen, dass es zu verschiedenen Tageszeiten automatisch läuft.
Unterstützung für kundenspezifische Szeneneinstellungen, kann aus dem Telefon herauskommen, um eine automatische Steuerung zu erreichen.
Mit der Freigabefunktion können Sie dieses Gerät mit anderen Mobiltelefonen gemeinsam nutzen.
Parameter des WIFI-Schalter:
Betriebsspannung: DC 6~24V
Ausgangsart: Trockene Relaisausgang (mit normalerweise geöffnet und normalerweise geschlossen Anschlüssen)
Betriebsspannungsbereich des Relais: AC 110~240V oder DC 0~28V
Drahtbereich für die Terminals: 22-12 AWG
Kanal: 3 CH
Arbeitsmodus: Verriegelung (Kanal 1 und Kanal 2), Selbstsichernd (Kanal 3)
Statische Strom: ≤6mA
Betriebstemperatur: -20°C bis +70°C
Maximaler Laststrom des Relais: 10A / Kanal

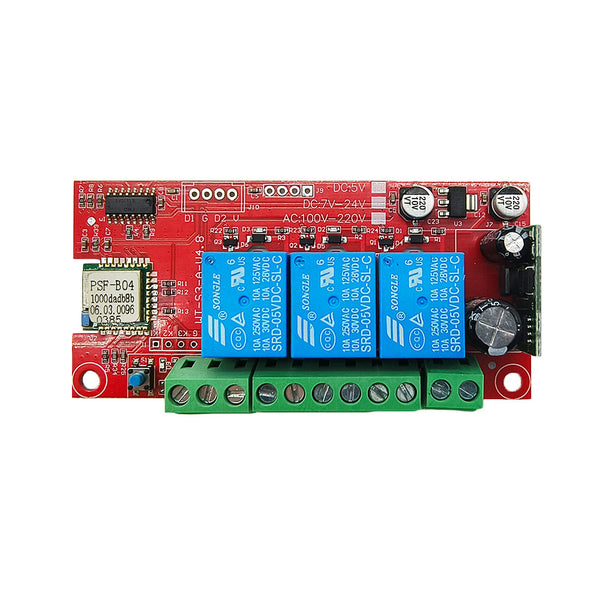

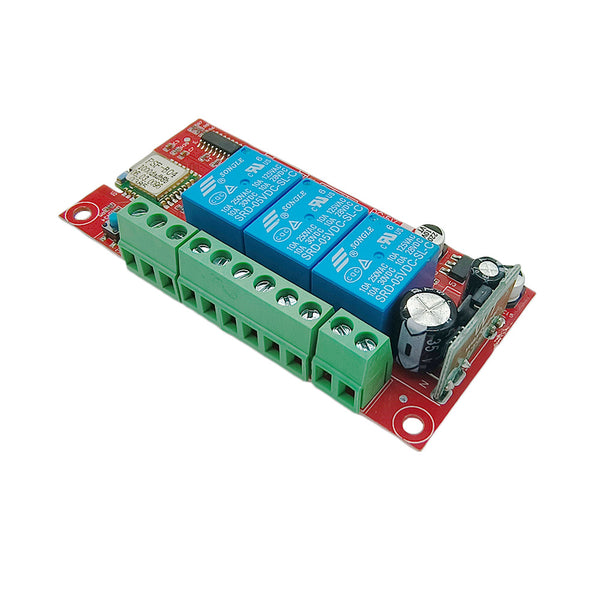

Maße der PCB: 93 x 45 x 19 mm

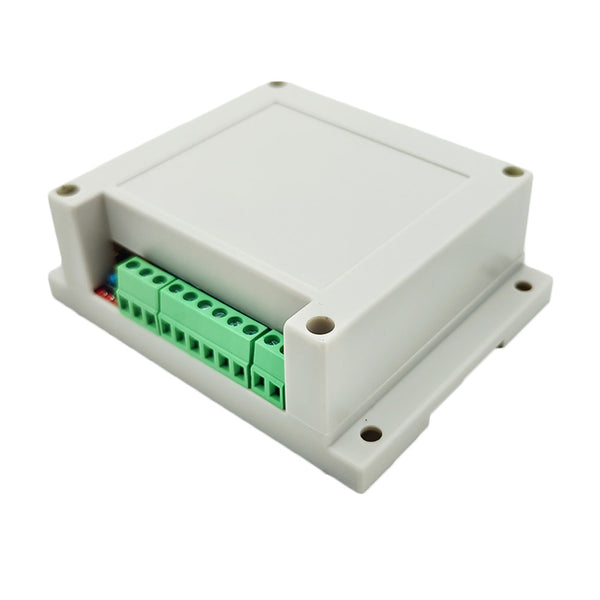

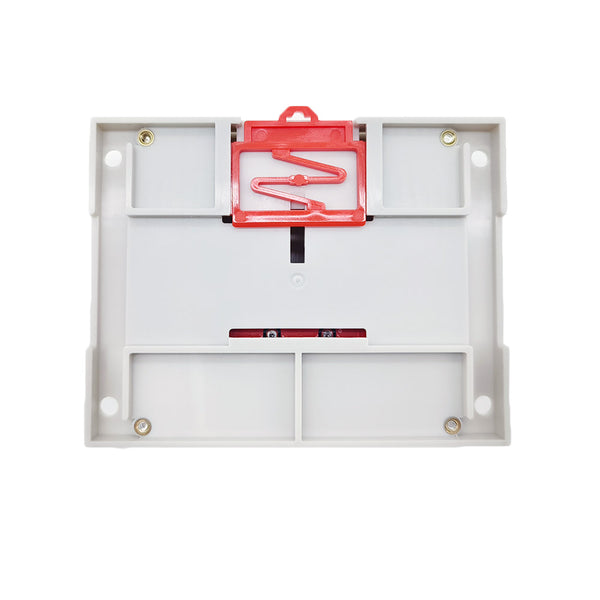

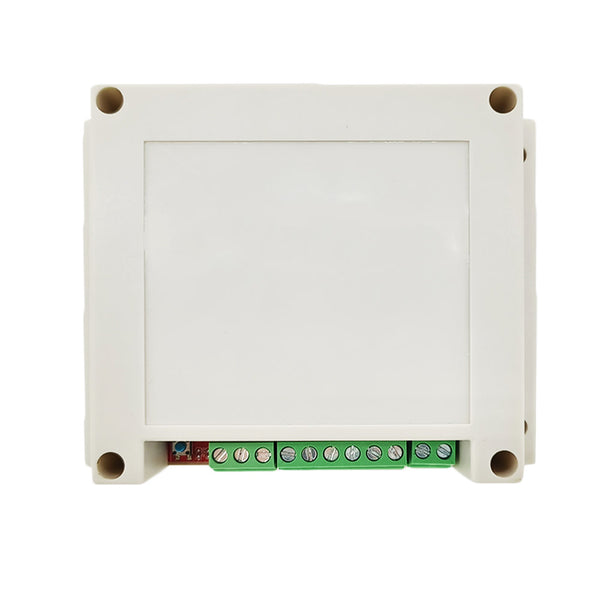

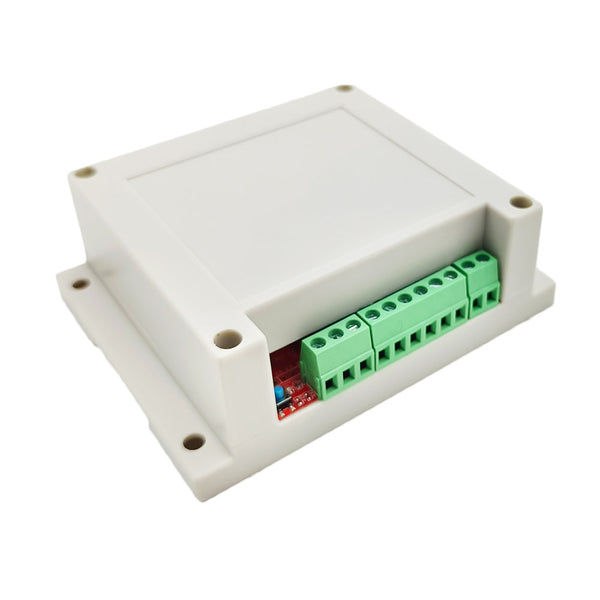

Maße des Gehäuse: 115 x 90 x 42 mm
Verdrahtung:

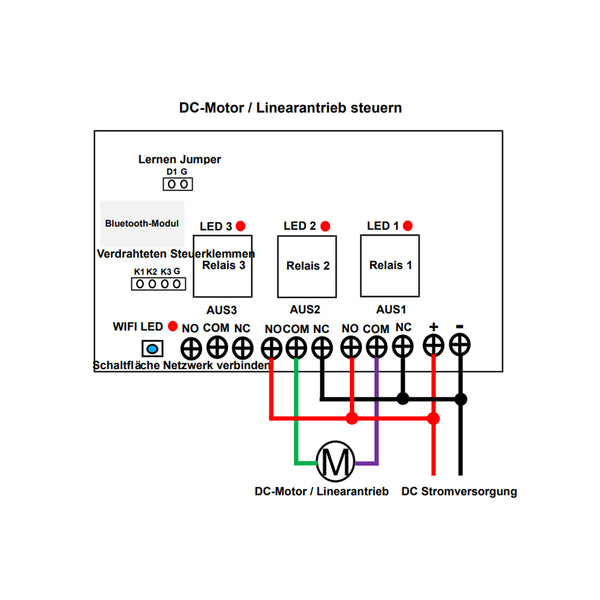

1) Wenn Sie den Linearantrieb oder einen kleinen bidirektionalen DC-Motor (zwei Steuerleitungen) steuern möchten, machen wie folgende:
1.1 Verbinden sie den Pluspol der DC Stromversorgung an Klemme <+> des WiFi-Schalter, und Verbinden sie den Minuspol der DC Stromversorgung an Klemme <−> des WiFi-Schalter.
1.2 Verbinden sie den Pluspol der DC Stromversorgung an zwei Klemmen <NO> des WiFi-Schalter <AUS1> und <AUS2>, Verbinden sie den Minuspol der DC Stromversorgung an zwei Klemmen <NC> des WiFi-Schalter <AUS1> und <AUS2>.
1.3 Verbinden Sie zwei Drähte des DC-Motors oder Linearantriebs an zwei Klemmen <COM> des WiFi-Schalter <AUS1> und <AUS2>, Sie können diese beiden Drähte austauschen, um die Drehrichtung des Motors oder die Bewegungsrichtung des Linearantriebs zu ändern.

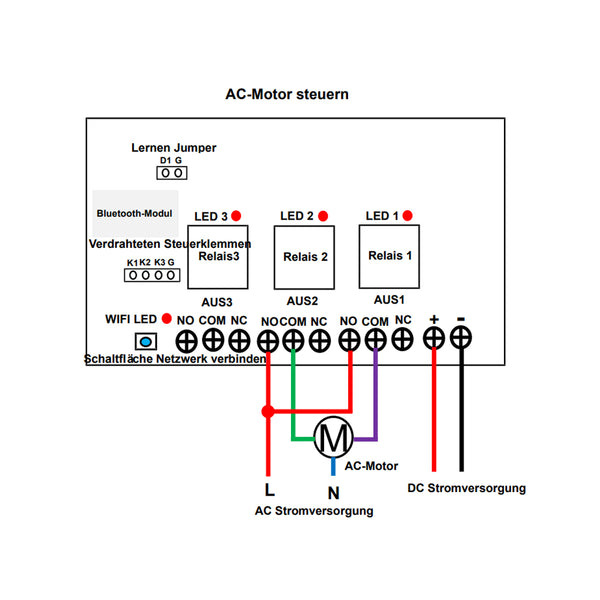

2) Wenn Sie den eines kleinen bidirektionalen AC-Motors (drei Steuerleitungen) steuern möchten, machen wie folgende:
2.1 Verbinden sie den Pluspol der DC Stromversorgung an Klemme <+> des WiFi-Schalter, und Verbinden sie den Minuspol der DC Stromversorgung an Klemme <−> des WiFi-Schalter.
2.2 Verbinden sie das Phasenkabel der AC Stromversorgung an zwei Klemme <NO> des WiFi-Schalter <AUS1> und <AUS2>, Verbinden sie das Neutralleiter der AC Stromversorgung mit der gemeinsamen Klemme des AC-Motor.
2.3 Verbinden Sie die Vorwärts- und Rückwärtsanschlusskabel des AC-Motors an zwei Klemmen <COM> des WiFi-Schalter <AUS1> und <AUS2>, Sie können diese beiden Drähte austauschen, um die Drehrichtung des Motors zu ändern.

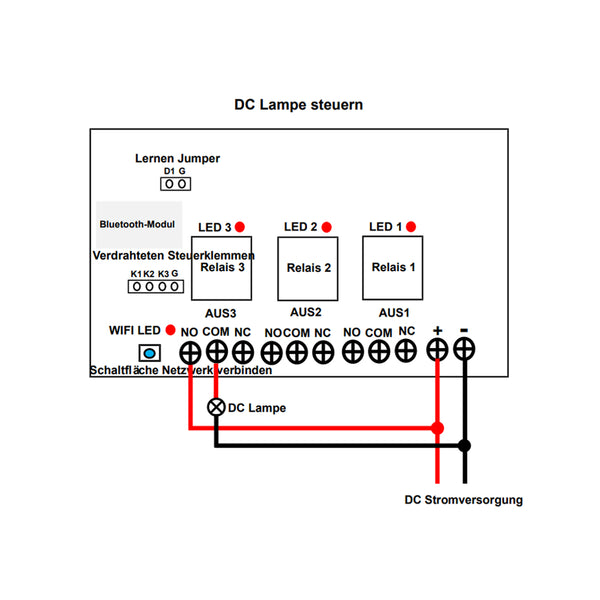

3) Wenn Sie den DC Lampe des dritten Relais verwenden steuern möchten, machen wie folgende:
3.1 Verbinden sie den Pluspol der DC Stromversorgung an Klemme <+> des WiFi-Schalter, und Verbinden sie den Minuspol der DC Stromversorgung an Klemme <−> des WiFi-Schalter.
3.2 Verbinden sie den Pluspol der DC Stromversorgung an Klemme <NO> des WiFi-Schalter <AUS3>, Verbinden sie den Pluspol von DC Lampe an Klemme <COM> des WiFi-Schalter <AUS3>, und Verbinden Sie den Minuspol von DC Lampe an Minuspol der DC Stromversorgung.

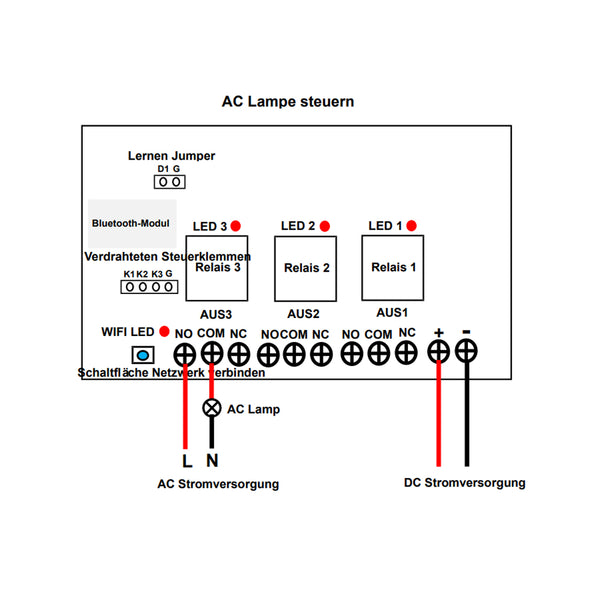

4) Wenn Sie den AC Lampe des dritten Relais verwenden steuern möchten, machen wie folgende:
4.1 Verbinden sie den Pluspol der DC Stromversorgung an Klemme <+> des WiFi-Schalter, und Verbinden sie den Minuspol der DC Stromversorgung an Klemme <−> des WiFi-Schalter.
4.2 Verbinden sie das Phasenkabel der AC Stromversorgung an Klemme <NO> des WiFi-Schalter <AUS3>, Verbinden sie den eine Seite von AC Lampe an Klemme <COM> des WiFi-Schalter <AUS3>, und Verbinden andere Seite von AC Lampe an Neutralleiter der AC Stromversorgung.
Betrieb (Für die Installation, Registrierung und Verwendung von APP lesen Sie bitte das Handbuch des APP):
Das erste und zweite Relais arbeiten im Verriegelungsmodus und das dritte Relais arbeitet im Selbstsicherndmodus.
1) Steuern Sie den Linearantrieb oder einen kleinen bidirektionalen DC-Motor (zwei Steuerleitungen):
Drücken Sie die Kanal1 am APP, das Relais 1 wird aktiviert, zwei Klemmen <NO> und <COM> von <AUS1> sindangeschlossen, zwei Klemmen <NC> und <COM> sindgetrenn, DC Motor dreht in positiver Richtung, oder Linearantrieb fährt nach außen aus.
Drücken Sie erneut die Kanal1, das Relais 1 wird deaktiviert , zwei Klemmen <NO> und <COM> von <AUS1> sindgetrenn, zwei Klemmen <NC> und <COM> sindangeschlossen, DC Motor oder Linearantrieb stoppt.
Drücken Sie die Kanal2 am APP, das Relais 2 wird aktiviert, zwei Klemmen <NO> und <COM> von <AUS2> sindangeschlossen, zwei Klemmen <NC> und <COM> sindgetrenn, DC Motor dreht in umgekehrter Richtung, oder Linearantrieb fährt nach innen ein.
Drücken Sie erneut die Kanal2, das Relais 2 wird deaktiviert , zwei Klemmen <NO> und <COM> von <AUS2> sindgetrenn, zwei Klemmen <NC> und <COM> sindangeschlossen, DC Motor oder Linearantrieb stoppt.
2) Steuerung eines kleinen bidirektionalen AC-Motors (drei Steuerleitungen):
Drücken Sie die Kanal1 am APP, das Relais 1 wird aktiviert, zwei Klemmen <NO> und <COM> von <AUS1> sindangeschlossen, zwei Klemmen <NC> und <COM> sindgetrenn, AC Motor dreht in positiver Richtung.
Drücken Sie erneut die Kanal1, das Relais 1 wird deaktiviert , zwei Klemmen <NO> und <COM> von <AUS1> sindgetrenn, zwei Klemmen <NC> und <COM> sindangeschlossen, AC Motor stoppt.
Drücken Sie die Kanal2 am APP, das Relais 2 wird aktiviert, zwei Klemmen <NO> und <COM> von <AUS2> sindangeschlossen, zwei Klemmen <NC> und <COM> sindgetrenn, AC Motor dreht in umgekehrter Richtung.
Drücken Sie erneut die Kanal2, das Relais 2 wird deaktiviert , zwei Klemmen <NO> und <COM> von <AUS2> sindgetrenn, zwei Klemmen <NC> und <COM> sindangeschlossen, AC Motor stoppt.
3) Verwendung des dritten Relais zur Steuerung einer DC-Lampe:
Drücken Sie die Kanal3 am APP, das Relais 3 wird aktiviert, zwei Klemmen <NO> und <COM> von <AUS3> sindangeschlossen, zwei Klemmen <NC> und <COM> sindgetrenn, und die angeschlossene DC-Lampe wird eingeschaltet.
Drücken Sie erneut die Kanal3, das Relais 3 wird deaktiviert , zwei Klemmen <NO> und <COM> von <AUS3> sindgetrenn, zwei Klemmen <NC> und <COM> sindangeschlossen, und die angeschlossene DC-Lampe wird ausgeschaltet.
4) Verwendung des dritten Relais zur Steuerung einer AC-Lampe:
Drücken Sie die Kanal3 am APP, das Relais 3 wird aktiviert, zwei Klemmen <NO> und <COM> von <AUS3> sindangeschlossen, zwei Klemmen <NC> und <COM> sindgetrenn, und die angeschlossene AC-Lampe wird eingeschaltet.
Drücken Sie erneut die Kanal3, das Relais 3 wird deaktiviert , zwei Klemmen <NO> und <COM> von <AUS3> sindgetrenn, zwei Klemmen <NC> und <COM> sindangeschlossen, und die angeschlossene AC-Lampe wird ausgeschaltet.
Verdrahtete Steuerklemmen:
Der WiFi-Schalter hat Verdrahtete Steuerklemmen, Sie können externe Geräte, Sensors, oder Handschalter zur Steuerung des WiFi-Schalter verbinden.
Sie können anschließen die einendreipoligenHandschalter (mit NO/NC Kontakt) an die Klemmen <K1>, <K2>, <K3>und <G>, dann verwenden Sie die Handschalter zur Steuerung des WiFi-Schalter.
Wenn die Klemmen <K1> und <G> angeschlossen sind durch den Handschalter, das Relais 1 im Empfänger wird aktiviert, Motor dreht in positiver Richtung, oder Linearantrieb fährt nach außen aus.
Wenn die Klemmen <K1> und <G> getrennt sind durch den Handschalter, das Relais 1 ist deaktiviert, Motor oder Linearantrieb stoppt.
Wenn die Klemmen <K2> und <G> angeschlossen sind durch den Handschalter, das Relais 2 im Empfänger wird aktiviert, Motor dreht in umgekehrter Richtung, oder Linearantrieb fährt nach innen ein. Wenn die Klemmen <K2> und <G> getrennt sind durch den Handschalter, das Relais 2 ist deaktiviert, Motor oder Linearantrieb stoppt.
Wenn die Klemmen <K3> und <G> angeschlossen sind durch den Handschalter, das Relais 3 im Empfänger wird aktiviert, und die angeschlossene Lampe wird eingeschaltet. Wenn die Klemmen <K3> und <G> getrennt sind durch den Handschalter, das Relais 3 ist deaktiviert, und die angeschlossene Lampe wird ausgeschaltet.
1 x Intelligenter WIFI-Schalter
1 x Bedienungsanleitung
Anwendung:
Es eignet sich für eine Vielzahl von Automatisierungsanlässen, wie z.B. industrielle, landwirtschaftliche, kommerzielle und Heimintelligenz.Über das Smartphone und das Internet können wir mit diesem WIFI-Schalter verschiedene Geräte wieelektrische Vorhänge, kleine bidirektionale DC-Motoren (zwei Steuerleitungen), kleine bidirektionale AC-Motoren (drei Steuerleitungen), Linearantriebe, etc.
Merkmal:
Verbinden Sie sich mit dem Internet über das WiFi-Signal des drahtlosen Routers.
Über Smartphone App zu kontrollieren, keine Entfernungsbegrenzung.
Relaisausgang: Die Ausgangsklemmen sind NO / NC (normalerweise geöffnet / normalerweise geschlossen) und dienen als Schalter, es können zur Steuerung DC und AC Geräte verwendet werden.
Mit verdrahteten Steuerklemmen: Sie können Handschalter oder andere Geräte zur Steuerung des WiFi-Schalter anschließen.
Mit der Bluetooth-Funktion können Sie den WiFi-Schalter über Bluetooth mit Ihrem Mobiltelefon steuern.
Es hat die Eigenschaften eines Rückleistungsschutzes und eines Überstromschutzes.
Es bietet Apps für Android und iOS und ist kostenlos nutzbar.
Die Android-Version der App unterstützt Android-Mobil- oder Tablet-Geräte.
Die iOS-Version der App unterstützt iPhone, iPad und iPod Touch.
Die APP unterstützt Englisch, Französisch, Deutsch, Spanisch, Russisch und viele andere Sprachen.
Timing-Funktion: Sie können das Gerät so einstellen, dass es zu verschiedenen Tageszeiten automatisch läuft.
Unterstützung für kundenspezifische Szeneneinstellungen, kann aus dem Telefon herauskommen, um eine automatische Steuerung zu erreichen.
Mit der Freigabefunktion können Sie dieses Gerät mit anderen Mobiltelefonen gemeinsam nutzen.
Parameter des WIFI-Schalter:
Betriebsspannung: DC 6~24V
Ausgangsart: Trockene Relaisausgang (mit normalerweise geöffnet und normalerweise geschlossen Anschlüssen)
Betriebsspannungsbereich des Relais: AC 110~240V oder DC 0~28V
Drahtbereich für die Terminals: 22-12 AWG
Kanal: 3 CH
Arbeitsmodus: Verriegelung (Kanal 1 und Kanal 2), Selbstsichernd (Kanal 3)
Statische Strom: ≤6mA
Betriebstemperatur: -20°C bis +70°C
Maximaler Laststrom des Relais: 10A / Kanal
Maße der PCB: 93 x 45 x 19 mm
Maße des Gehäuse: 115 x 90 x 42 mm
Verdrahtung:
1) Wenn Sie den Linearantrieb oder einen kleinen bidirektionalen DC-Motor (zwei Steuerleitungen) steuern möchten, machen wie folgende:
1.1 Verbinden sie den Pluspol der DC Stromversorgung an Klemme <+> des WiFi-Schalter, und Verbinden sie den Minuspol der DC Stromversorgung an Klemme <−> des WiFi-Schalter.
1.2 Verbinden sie den Pluspol der DC Stromversorgung an zwei Klemmen <NO> des WiFi-Schalter <AUS1> und <AUS2>, Verbinden sie den Minuspol der DC Stromversorgung an zwei Klemmen <NC> des WiFi-Schalter <AUS1> und <AUS2>.
1.3 Verbinden Sie zwei Drähte des DC-Motors oder Linearantriebs an zwei Klemmen <COM> des WiFi-Schalter <AUS1> und <AUS2>, Sie können diese beiden Drähte austauschen, um die Drehrichtung des Motors oder die Bewegungsrichtung des Linearantriebs zu ändern.
2) Wenn Sie den eines kleinen bidirektionalen AC-Motors (drei Steuerleitungen) steuern möchten, machen wie folgende:
2.1 Verbinden sie den Pluspol der DC Stromversorgung an Klemme <+> des WiFi-Schalter, und Verbinden sie den Minuspol der DC Stromversorgung an Klemme <−> des WiFi-Schalter.
2.2 Verbinden sie das Phasenkabel der AC Stromversorgung an zwei Klemme <NO> des WiFi-Schalter <AUS1> und <AUS2>, Verbinden sie das Neutralleiter der AC Stromversorgung mit der gemeinsamen Klemme des AC-Motor.
2.3 Verbinden Sie die Vorwärts- und Rückwärtsanschlusskabel des AC-Motors an zwei Klemmen <COM> des WiFi-Schalter <AUS1> und <AUS2>, Sie können diese beiden Drähte austauschen, um die Drehrichtung des Motors zu ändern.
3) Wenn Sie den DC Lampe des dritten Relais verwenden steuern möchten, machen wie folgende:
3.1 Verbinden sie den Pluspol der DC Stromversorgung an Klemme <+> des WiFi-Schalter, und Verbinden sie den Minuspol der DC Stromversorgung an Klemme <−> des WiFi-Schalter.
3.2 Verbinden sie den Pluspol der DC Stromversorgung an Klemme <NO> des WiFi-Schalter <AUS3>, Verbinden sie den Pluspol von DC Lampe an Klemme <COM> des WiFi-Schalter <AUS3>, und Verbinden Sie den Minuspol von DC Lampe an Minuspol der DC Stromversorgung.
4) Wenn Sie den AC Lampe des dritten Relais verwenden steuern möchten, machen wie folgende:
4.1 Verbinden sie den Pluspol der DC Stromversorgung an Klemme <+> des WiFi-Schalter, und Verbinden sie den Minuspol der DC Stromversorgung an Klemme <−> des WiFi-Schalter.
4.2 Verbinden sie das Phasenkabel der AC Stromversorgung an Klemme <NO> des WiFi-Schalter <AUS3>, Verbinden sie den eine Seite von AC Lampe an Klemme <COM> des WiFi-Schalter <AUS3>, und Verbinden andere Seite von AC Lampe an Neutralleiter der AC Stromversorgung.
Betrieb (Für die Installation, Registrierung und Verwendung von APP lesen Sie bitte das Handbuch des APP):
Das erste und zweite Relais arbeiten im Verriegelungsmodus und das dritte Relais arbeitet im Selbstsicherndmodus.
1) Steuern Sie den Linearantrieb oder einen kleinen bidirektionalen DC-Motor (zwei Steuerleitungen):
Drücken Sie die Kanal1 am APP, das Relais 1 wird aktiviert, zwei Klemmen <NO> und <COM> von <AUS1> sindangeschlossen, zwei Klemmen <NC> und <COM> sindgetrenn, DC Motor dreht in positiver Richtung, oder Linearantrieb fährt nach außen aus.
Drücken Sie erneut die Kanal1, das Relais 1 wird deaktiviert , zwei Klemmen <NO> und <COM> von <AUS1> sindgetrenn, zwei Klemmen <NC> und <COM> sindangeschlossen, DC Motor oder Linearantrieb stoppt.
Drücken Sie die Kanal2 am APP, das Relais 2 wird aktiviert, zwei Klemmen <NO> und <COM> von <AUS2> sindangeschlossen, zwei Klemmen <NC> und <COM> sindgetrenn, DC Motor dreht in umgekehrter Richtung, oder Linearantrieb fährt nach innen ein.
Drücken Sie erneut die Kanal2, das Relais 2 wird deaktiviert , zwei Klemmen <NO> und <COM> von <AUS2> sindgetrenn, zwei Klemmen <NC> und <COM> sindangeschlossen, DC Motor oder Linearantrieb stoppt.
2) Steuerung eines kleinen bidirektionalen AC-Motors (drei Steuerleitungen):
Drücken Sie die Kanal1 am APP, das Relais 1 wird aktiviert, zwei Klemmen <NO> und <COM> von <AUS1> sindangeschlossen, zwei Klemmen <NC> und <COM> sindgetrenn, AC Motor dreht in positiver Richtung.
Drücken Sie erneut die Kanal1, das Relais 1 wird deaktiviert , zwei Klemmen <NO> und <COM> von <AUS1> sindgetrenn, zwei Klemmen <NC> und <COM> sindangeschlossen, AC Motor stoppt.
Drücken Sie die Kanal2 am APP, das Relais 2 wird aktiviert, zwei Klemmen <NO> und <COM> von <AUS2> sindangeschlossen, zwei Klemmen <NC> und <COM> sindgetrenn, AC Motor dreht in umgekehrter Richtung.
Drücken Sie erneut die Kanal2, das Relais 2 wird deaktiviert , zwei Klemmen <NO> und <COM> von <AUS2> sindgetrenn, zwei Klemmen <NC> und <COM> sindangeschlossen, AC Motor stoppt.
3) Verwendung des dritten Relais zur Steuerung einer DC-Lampe:
Drücken Sie die Kanal3 am APP, das Relais 3 wird aktiviert, zwei Klemmen <NO> und <COM> von <AUS3> sindangeschlossen, zwei Klemmen <NC> und <COM> sindgetrenn, und die angeschlossene DC-Lampe wird eingeschaltet.
Drücken Sie erneut die Kanal3, das Relais 3 wird deaktiviert , zwei Klemmen <NO> und <COM> von <AUS3> sindgetrenn, zwei Klemmen <NC> und <COM> sindangeschlossen, und die angeschlossene DC-Lampe wird ausgeschaltet.
4) Verwendung des dritten Relais zur Steuerung einer AC-Lampe:
Drücken Sie die Kanal3 am APP, das Relais 3 wird aktiviert, zwei Klemmen <NO> und <COM> von <AUS3> sindangeschlossen, zwei Klemmen <NC> und <COM> sindgetrenn, und die angeschlossene AC-Lampe wird eingeschaltet.
Drücken Sie erneut die Kanal3, das Relais 3 wird deaktiviert , zwei Klemmen <NO> und <COM> von <AUS3> sindgetrenn, zwei Klemmen <NC> und <COM> sindangeschlossen, und die angeschlossene AC-Lampe wird ausgeschaltet.
Verdrahtete Steuerklemmen:
Der WiFi-Schalter hat Verdrahtete Steuerklemmen, Sie können externe Geräte, Sensors, oder Handschalter zur Steuerung des WiFi-Schalter verbinden.
Sie können anschließen die einendreipoligenHandschalter (mit NO/NC Kontakt) an die Klemmen <K1>, <K2>, <K3>und <G>, dann verwenden Sie die Handschalter zur Steuerung des WiFi-Schalter.
Wenn die Klemmen <K1> und <G> angeschlossen sind durch den Handschalter, das Relais 1 im Empfänger wird aktiviert, Motor dreht in positiver Richtung, oder Linearantrieb fährt nach außen aus.
Wenn die Klemmen <K1> und <G> getrennt sind durch den Handschalter, das Relais 1 ist deaktiviert, Motor oder Linearantrieb stoppt.
Wenn die Klemmen <K2> und <G> angeschlossen sind durch den Handschalter, das Relais 2 im Empfänger wird aktiviert, Motor dreht in umgekehrter Richtung, oder Linearantrieb fährt nach innen ein. Wenn die Klemmen <K2> und <G> getrennt sind durch den Handschalter, das Relais 2 ist deaktiviert, Motor oder Linearantrieb stoppt.
Wenn die Klemmen <K3> und <G> angeschlossen sind durch den Handschalter, das Relais 3 im Empfänger wird aktiviert, und die angeschlossene Lampe wird eingeschaltet. Wenn die Klemmen <K3> und <G> getrennt sind durch den Handschalter, das Relais 3 ist deaktiviert, und die angeschlossene Lampe wird ausgeschaltet.
