Lieferumfang:

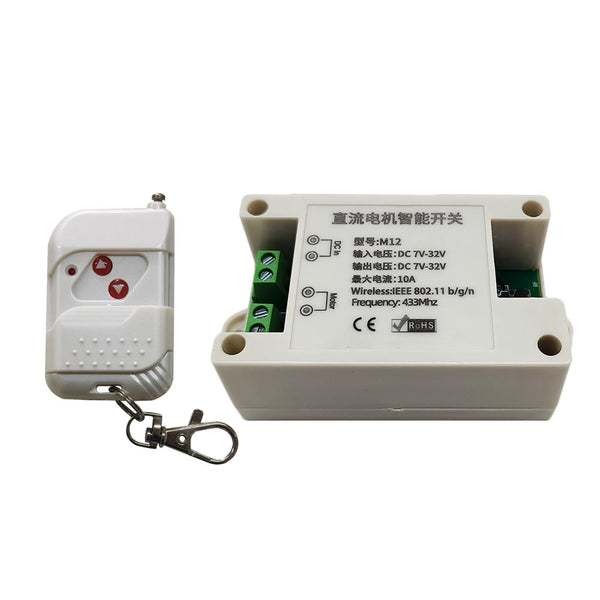

1 x Smart WIFI Schalter für DC Motor
1 x Sender: C-2-2
1 x Bedienungsanleitung
Anwendung:
Es eignet sich für eine Vielzahl von Automatisierungsanlässen, wie z.B. industrielle, landwirtschaftliche, kommerzielle und Heimintelligenz.Über das Smartphone und das Internet können wir mit diesem WIFI-Schalter verschiedene Geräte wieelektrische Vorhänge, kleine bidirektionale DC-Motoren (zwei Steuerleitungen), Linearantriebe, etc.
Merkmal:
Verbinden Sie sich mit dem Internet über das WiFi-Signal des drahtlosen Routers.
Über Smartphone App zu kontrollieren, keine Entfernungsbegrenzung.
Mit zwei Lerntasten.
Mit der Fernbedienungsfunktion können Sie die Fernbedienung zur Steuerung verwenden.
Es kann gleichzeitig per Mobiltelefonen und Fernbedienung bedient werden.
Es bietet Apps für Android und iOS und ist kostenlos nutzbar.
Die Android-Version der App unterstützt Android-Mobil- oder Tablet-Geräte.
Die iOS-Version der App unterstützt iPhone, iPad und iPod Touch.
Die APP unterstützt Englisch, Französisch, Deutsch, Spanisch, Russisch und viele andere Sprachen.
Timing-Funktion: Sie können das Gerät so einstellen, dass es zu verschiedenen Tageszeiten automatisch läuft.
Unterstützung für kundenspezifische Szeneneinstellungen, kann aus dem Telefon herauskommen, um eine automatische Steuerung zu erreichen.
Mit der Freigabefunktion können Sie dieses Gerät mit anderen Mobiltelefonen gemeinsam nutzen.

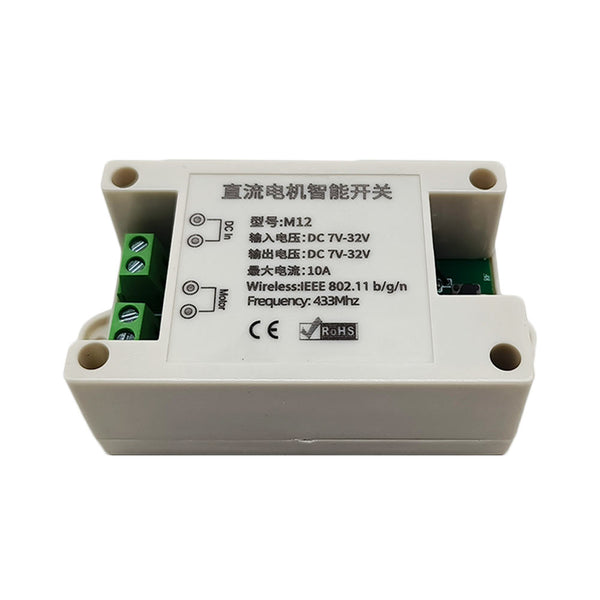

Parameter des WIFI-Schalter:
Betriebsspannung: DC 7~32V
Ausgangsspannung: DC 7~32V (Die Ausgangsspannung ist die gleiche wie die Eingangsspannung)
Arbeitsfrequenz: 433.92 MHz
Funkstandard: IEEE 802.11 b/g/n
Statische Strom: ≤6mA
Maximaler Arbeitsstrom: 10A
Drahtbereich für die Terminals: 22-16 AWG
2 Arbeitsmodus: Normaler Arbeitsmodus, Verzögerungsarbeitsmodus
Material: schwer entflammbares ABS
Betriebstemperatur: -20°C bis +70°C

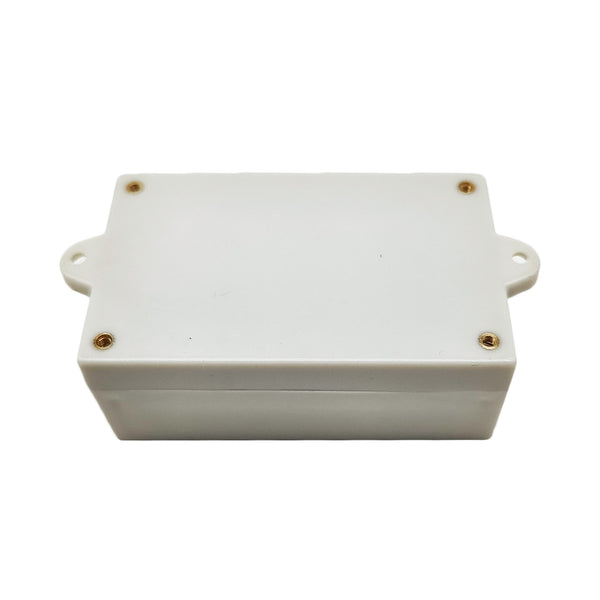

Maße des Gehäuse: 96 x 50 x 31 mm

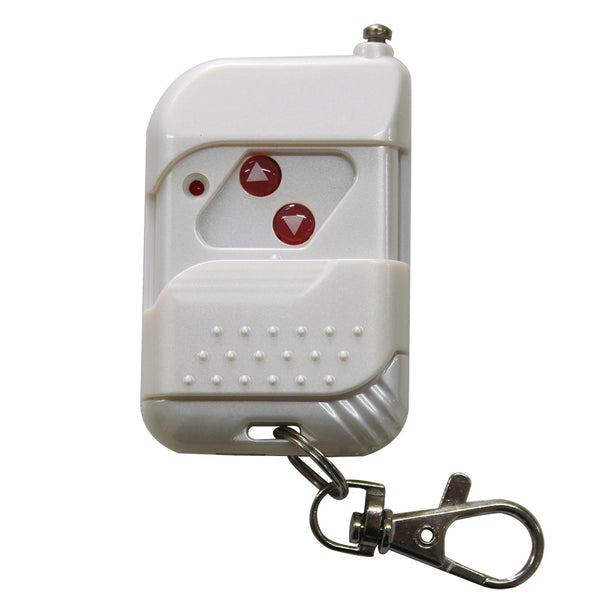

Parameter von Sender:
Modell: 0021005 (C-2-2)
Mit Schiebedeckel: schließen wenn es nicht benutzt wird (um den Knopf zu schützen). Schieben den Deckel, der Knopf wird erscheinen.
Farbe des Gehäuses: Weiß/Schwarz
Kanal/Knopf: 2
Symbol des Knopfs: ▲, ▼
Betriebsspannung: 12V (1 x 23A-12V Batterie, kann 12 Monate benutzt werden)
Betriebsstrom: 6mA
Betriebsfrequenz: 433Mhz
Enkodierung Chip: PT2262/ PT2264/ SC2262
Enkodierung Typ: Festcode durch Löten, bis zu 6561 Kodes
Sendeentfernung: 100m / 300ft (Theoretisch)
Anpassung Modus: ASK
Betriebstemperatur: -20 ° C bis +70 ° C
Einheit Mass: 58 x 39 x 16 mm
Passende Fernbedienungen:
Der WIFI-Schalter kann mit verschiedenen Fernbedienung koppeln, wie CQ-2-2 (50M), C-2-2 / C-2L-2 (100M), CP-2L / CV-2-2 (500M), oder CB-2L (1000M) usw.
Arbeitsentfernung:
Dieser WIFI-Schalter und verschiedene Sender bilden einen kompletten Satz, mit dem unterschiedliche Arbeitsabstände erreicht werden können. Wenn es und der Sender C-2-2 beispielsweise einen vollständigen Satz bilden, kann der maximale Arbeitsabstand in einem offenen Bereich 100 Meter erreichen. Wenn es und der Sender CB-2L einen vollständigen Satz bilden, kann der maximale Arbeitsabstand in einem offenen Bereich 1000 Meter erreichen.
Der maximale Arbeitsabstand basiert auf theoretischen Daten, die ohne Barrieren und ohne Störungen vorliegen würden. Aber in wirklichem Leben wird es durch Bäume, Mauern oder andere Gebäude behindert und durch andere Funksignale gestört. Daher kann es sein, dass der tatsächliche Arbeitsabstand diesen maximalen Abstand nicht erreicht.

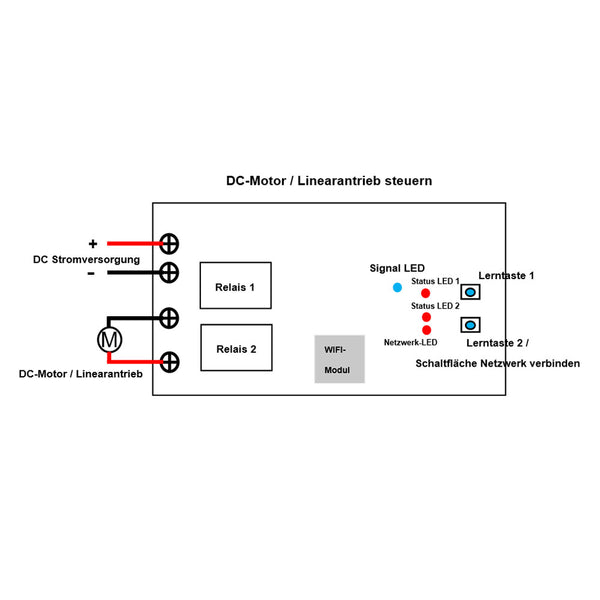

Verdrahtung:
Wenn Sie den Linearantrieb oder einen kleinen bidirektionalen DC-Motor steuern möchten, machen wie folgende:

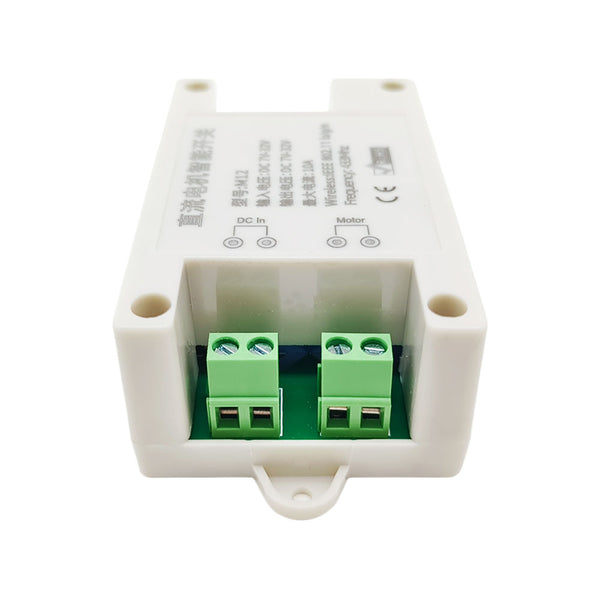

1. Verbinden sie den Pluspol der DC Stromversorgung an Klemme <+> des WIFI-Schalter, und Verbinden sie den Minuspol der DC Stromversorgung an Klemme <−> des WIFI-Schalter.
2. Verbinden Sie zwei Drähte des DC-Motors oder Linearantriebs an die Klemmen <Motor>, Sie können diese beiden Drähte austauschen, um die Drehrichtung des Motors oder die Bewegungsrichtung des Linearantriebs zu ändern.
Betrieb in verschiedenen Arbeitsmodi:
Achtung: Für die Installation, Registrierung und Verwendung von APP lesen Sie bitte das Handbuch des APP
1. Normaler Arbeitsmodus:
1) Der Betrieb mit der APP:
Drücken Sie die Kanal 1 am APP: Motor dreht in positiver Richtung, oder Linearantrieb fährt nach außen aus.
Drücken Sie erneut die Kanal 1: Motor oder Linearantrieb stoppt.
Drücken Sie die Kanal 2 am APP: Motor dreht in umgekehrter Richtung, oder Linearantrieb fährt nach innen ein.
Drücken Sie erneut die Kanal 2: Motor oder Linearantrieb stoppt.
2) Der Betrieb mit dem Sender C-2-2:
Drücken Sie die Taste ▲ am Sender: Motor dreht in positiver Richtung, oder Linearantrieb fährt nach außen aus.
Drücken Sie erneut die Taste ▲: Motor oder Linearantrieb stoppt.
Drücken Sie die Taste ▼ am Sender: Motor dreht in umgekehrter Richtung, oder Linearantrieb fährt nach innen ein.
Drücken Sie erneut die Taste ▼ : Motor oder Linearantrieb stoppt.
2. Verzögerungsarbeitsmodus:
Die Laufzeit der Kanäle kann über die Handy-APP eingestellt werden. Wenn der WIFI-Schalter zur eingestellten Zeit arbeitet, der WIFI-Schalter stoppt die Ausgabe und der DC motor oder Linearantrieb stoppt automatisch.
1) Der Betrieb mit der APP:
Drücken Sie die Kanal 1 am APP: Motor dreht in positiver Richtung, oder Linearantrieb fährt nach außen aus; Nach der eingestellten Verzögerungszeit, der WIFI-Schalter stoppt die Ausgabe, Motor oder Linearantrieb stoppt. Während des Betriebs innerhalb der eingestellten Zeit können Sie die Taste Kanal 1 drücken, um Motor oder Linearantrieb zu stoppen.
Drücken Sie die Kanal 2 am APP: Motor dreht in umgekehrter Richtung, oder Linearantrieb fährt nach innen ein; Nach der eingestellten Verzögerungszeit, der WIFI-Schalter stoppt die Ausgabe, Motor oder Linearantrieb stoppt. Während des Betriebs innerhalb der eingestellten Zeit können Sie die Taste Kanal 2 drücken, um Motor oder Linearantrieb zu stoppen.
2) Der Betrieb mit dem Sender:
Drücken Sie die Taste ▲ am Sender: Motor dreht in positiver Richtung, oder Linearantrieb fährt nach außen aus; Nach der eingestellten Verzögerungszeit, der WIFI-Schalter stoppt die Ausgabe, Motor oder Linearantrieb stoppt. Während des Betriebs innerhalb der eingestellten Zeit können Sie die Taste ▲ drücken, um Motor oder Linearantrieb zu stoppen.
Drücken Sie die Taste ▼ am Sender: Motor dreht in umgekehrter Richtung, oder Linearantrieb fährt nach innen ein; Nach der eingestellten Verzögerungszeit, der WIFI-Schalter stoppt die Ausgabe, Motor oder Linearantrieb stoppt. Während des Betriebs innerhalb der eingestellten Zeit können Sie die Taste ▼ drücken, um Motor oder Linearantrieb zu stoppen.
So koppeln Sie den Sender mit dem WIFI-Schalter:
Beachten: Wir haben den Sender mit dem WIFI-Schalter gekoppelt vor dem Verlassen des Werks.

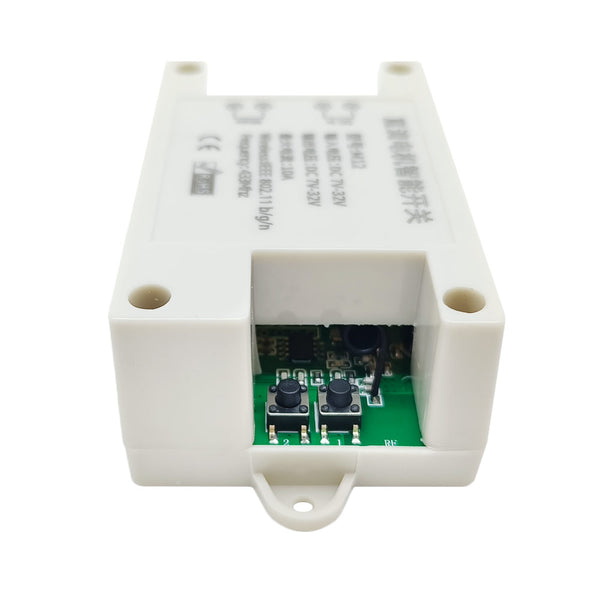

1) Drücken Sie die Lerntaste 1 im WIFI-Schalter für 3~4 Sekunden, die blaue Signal LED im WIFI-Schalter leuchtet, dies bedeutet dass Kanal 1 der WIFI-Schalter gibt den Lernstatus ein. Drücken Sie die Taste ▲ am Sender. Wenn die Signal-LED erlischt, dies bedeutet dass die Taste ▲ erfolgreich mit Kanal 1 gekoppelt wurde.
2) Drücken Sie die Lerntaste 2 im WIFI-Schalter für 3~4 Sekunden, die blaue Signal LED im WIFI-Schalter leuchtet, dies bedeutet dass Kanal 2 der WIFI-Schalter gibt den Lernstatus ein. Drücken Sie die Taste ▼ am Sender. Wenn die Signal LED erlischt, dies bedeutet dass die Taste ▼ erfolgreich mit Kanal 2 gekoppelt wurde.
3) Der WIFI-Schalter kann mehrere Fernbedienungen mit verschiedenen kodes lernen.
So löschen Sie alle Sender codes gespeichert im WiFi-Schalter:
Wir haben gekoppelt den Sender mit dem WIFI-Schalter, wenn Sie nicht möchten dass der WIFI-Schalter mit dem Sender zu arbeiten, Sie können löschen alle Sender codes gespeichert im WIFI-Schalter.
Bedienung:
1) Drücken und halten Sie die Lerntaste 1 im WiFi-Schalter für 12-13 Sekunden und lassen Sie dann die Taste los, blaue Signal LED leuchtet, blinkt dann schnell und geht dann aus, dies zeigt an, dass der Code für Taste ▲ erfolgreich gelöscht wurde .
2) Drücken und halten Sie die Lerntaste 2 im WiFi-Schalter für 12-13 Sekunden und lassen Sie dann die Taste los, blaue Signal LED leuchtet, blinkt dann schnell und geht dann aus, dies zeigt an, dass der Code für Taste ▼ erfolgreich gelöscht wurde .
