Video:
Verwenden Sie den Vier Wege Intelligenter Funk Wlan Schalter, um zwei DC Linearantriebe zu steuern

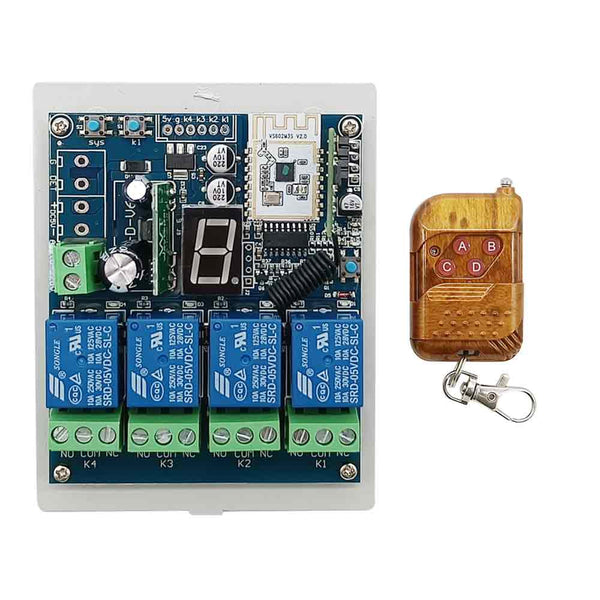

Lieferumfang:

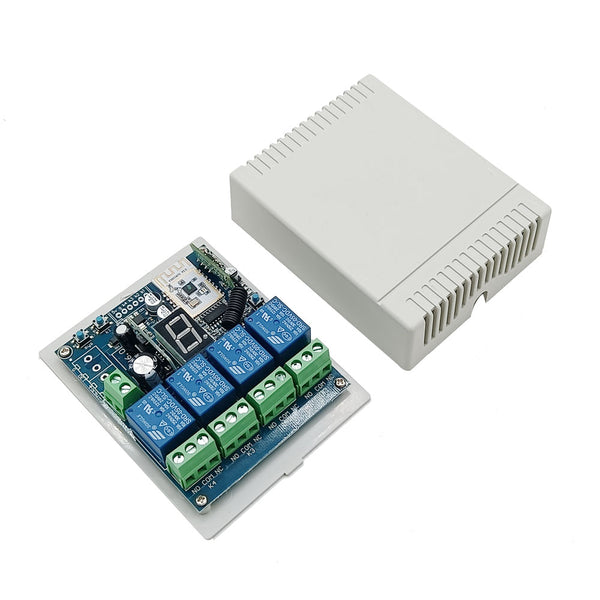

1 x Intelligenter WIFI Schalter
1 x Sender: C-4
1 x Bedienungsanleitung
Anwendung:
Dieser WiFi Schalter eignet sich für eine Vielzahl von Automatisierungsanlässen, wie z.B. industrielle, landwirtschaftliche, kommerzielle und Heimintelligenz. Über das Smartphone und das Internet können wir mit diesem WIFI Schalter verschiedene Geräte fernzusteuern. Es mit 4 trockenem Relaisausgange und kann AC oder DC Geräte an Land, zu Wasser und in der Luft fernsteuern, wie Lichter, Sirenen, Schlösser, Motoren, Ventilatoren, Winden, Jalousien, Linearantriebe, elektrische Magnetventile und Sicherheitsalarmsysteme. Die Anwendungen sind endlos.
Merkmal:
Verbinden Sie sich mit dem Internet über das WiFi-Signal des drahtlosen Routers.
Über Smartphone App zu kontrollieren, keine Entfernungsbegrenzung.
Relaisausgang: Die Ausgangsklemmen sind NO / NC (normalerweise geöffnet / normalerweise geschlossen) und dienen als Schalter, es können zur Steuerung DC und AC Geräte verwendet werden.
Mit Arbeitsmodus-Taste: 12 verschiedene Arbeitsmodi umschaltbar.
Mit Arbeitsmodus-Anzeigebildschirm: Unterschiedliche Zahlen auf dem LED-Bildschirm entsprechen unterschiedlichen Arbeitsmodi.
Mit verdrahteten Steuerklemmen: Sie können Handschalter oder andere Geräte zur Steuerung des WiFi-Schalter anschließen.
Mit der Fernbedienungsfunktion können Sie die Fernbedienung zur Steuerung verwenden.
Mit der Bluetooth-Funktion können Sie Ihr Mobiltelefon zur Steuerung über Bluetooth verwenden.
Es kann gleichzeitig per Mobiltelefonen und Fernbedienung bedient werden.
Es bietet Apps für Android und iOS und ist kostenlos nutzbar.
Die Android-Version der App unterstützt Android-Mobil- oder Tablet-Geräte.
Die iOS-Version der App unterstützt iPhone, iPad und iPod Touch.
Die APP unterstützt Englisch, Französisch, Deutsch, Spanisch, Russisch und viele andere Sprachen.
Timing-Funktion: Sie können das Gerät so einstellen, dass es zu verschiedenen Tageszeiten automatisch läuft.
Unterstützung für kundenspezifische Szeneneinstellungen, kann aus dem Telefon herauskommen, um eine automatische Steuerung zu erreichen.
Mit der Freigabefunktion können Sie dieses Gerät mit anderen Mobiltelefonen gemeinsam nutzen.
Parameter des WIFI-Schalter:
Betriebsspannung: DC 7~30V
Ausgangsart: Trockene Relaisausgang (mit normalerweise geöffnet und normalerweise geschlossen Anschlüssen)
Betriebsspannungsbereich des Relais: AC 110~240V oder DC 0~28V
Drahtbereich für die Terminals: 22-12 AWG
Kanal: 4 CH
12 Wählbare Arbeitsmodi: Selbstsichernd, Momentan, Verriegelung, Mischen Modi
Statische Strom: ≤6mA
Betriebstemperatur: -20°C bis +70°C
Maximaler Laststrom des Relais: 7A / Kanal

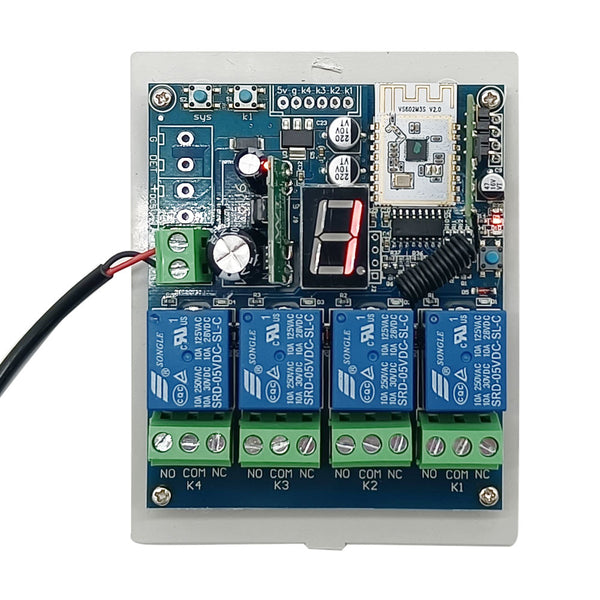

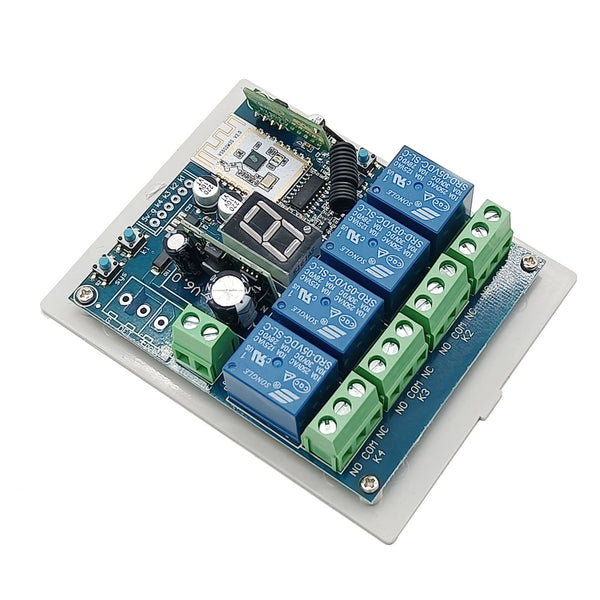

Maße der PCB: 94 x 73 x 21 mm

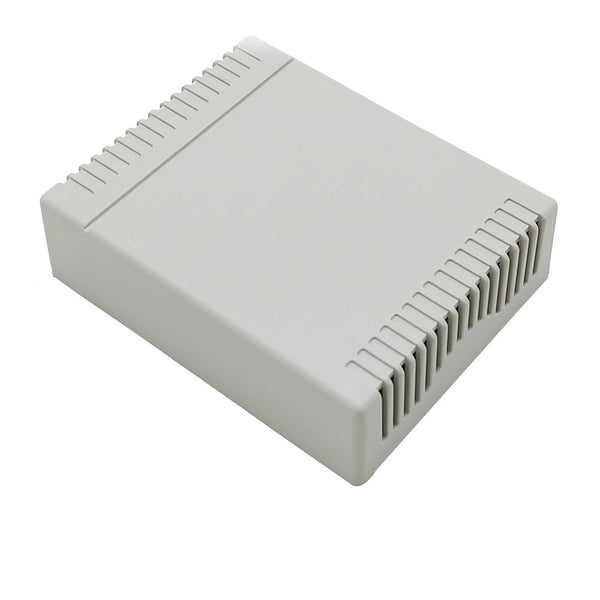

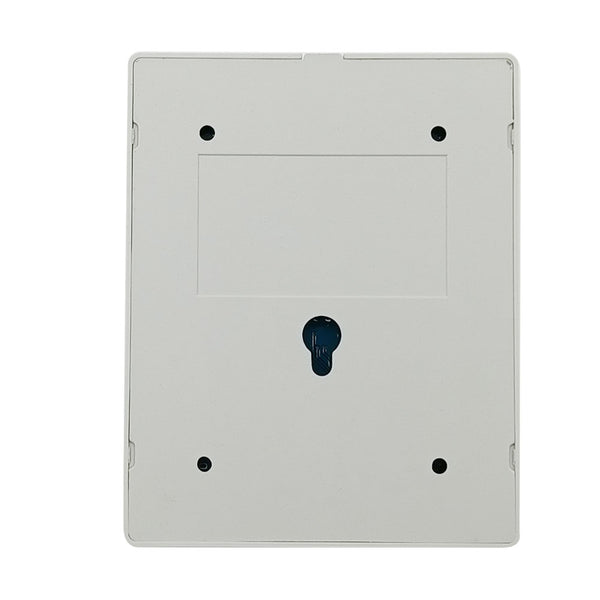

Maße des Gehäuse: 100 x 80 x 28 mm
Parameter von Sender:
Modell: 0021003 (C-4)
Mit Schiebedeckel: schließen wenn es nicht benutzt wird (um den Knopf zu schützen). Schieben den Deckel, der Knopf wird erscheinen.
Kanal/Knopf: 4
Symbol des Knopfs: 1, 2, 3, 4
Betriebsspannung: 12V (1 x 23A-12V Batterie, kann 12 Monate benutzt werden)
Betriebsstrom: 6mA
Betriebsfrequenz: 433Mhz
Enkodierung Chip: PT2262/ PT2264 / SC2262
Enkodierung Typ: Festcode durch Löten, bis zu 6561 Kodes
Sendeentfernung: 100m / 300ft (Theoretisch)
Anpassung Modus: ASK
Einheit Mass: 58 x 39 x 16 mm

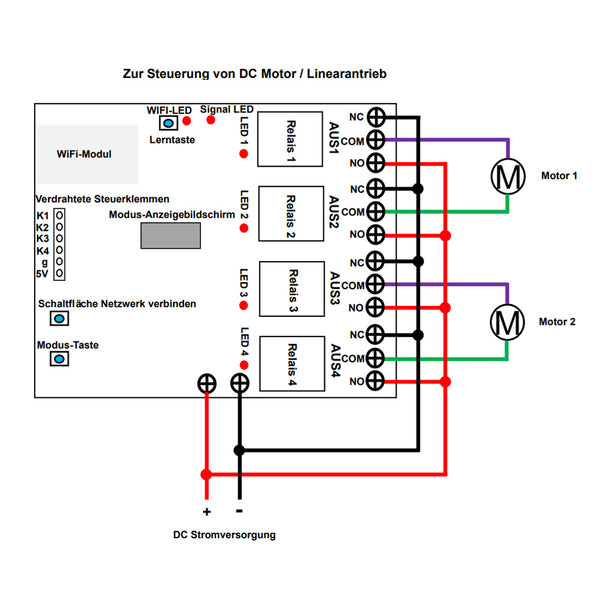

Verdrahtung für DC Motor oder Linearantrieb:
Wenn Sie einen DC Linearantrieb oder einen kleinen bidirektionalen DC Motor (zwei Steuerleitungen) steuern möchten, gehen Sie wie folgt vor:
Bitte beachten Sie das Anschlussdiagramm unten. Jeweils zwei Relais können an einen DC Motor oder Linearantrieb angeschlossen werden, sodass 4 Relais zum Anschluss von zwei DC Motors oder Linearantrieben verwendet werden können.
1. Verbinden sie den Pluspol der DC Stromversorgung an Klemme <+> des WiFi-Schalter, und Verbinden sie den Minuspol der DC Stromversorgung an Klemme <−> des WiFi-Schalter.
2. Verbinden sie den Pluspol der DC Stromversorgung an der Klemme <NO> des jeweils zwei Relais, Verbinden sie den Minuspol der DC Stromversorgung an der Klemme <NC> des jeweils zwei Relais.
3. Verbinden Sie zwei Drähte des DC Motors oder Linearantriebs an der Klemme <COM> des jeweils zwei Relais, Sie können diese beiden Drähte austauschen, um die Drehrichtung des Motors oder die Bewegungsrichtung des Linearantriebs zu ändern.

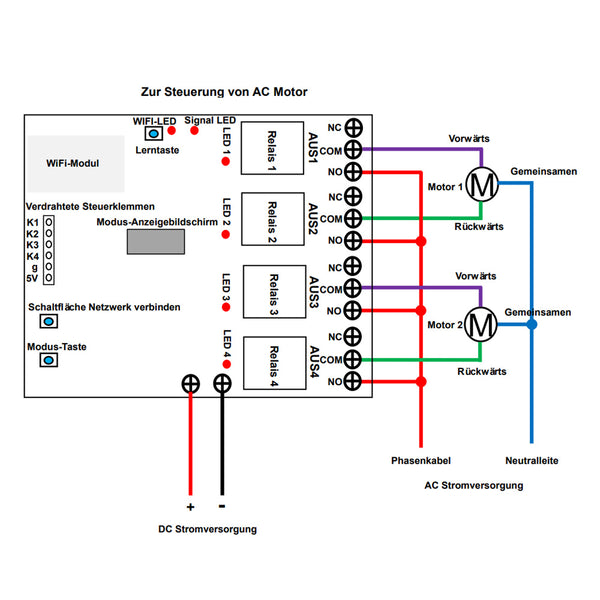

Verdrahtung für AC Motor:
Wenn Sie den eines kleinen bidirektionalen AC-Motors (drei Steuerleitungen) steuern möchten, machen wie folgende:
Bitte beachten Sie das Anschlussdiagramm unten. Jeweils zwei Relais können an einen AC Motor angeschlossen werden, sodass 4 Relais zum Anschluss von zwei AC Motors verwendet werden können.
1. Verbinden sie den Pluspol der DC Stromversorgung an Klemme <+> des WiFi-Schalter, und Verbinden sie den Minuspol der DC Stromversorgung an Klemme <−> des WiFi-Schalter.
2. Verbinden sie das Phasenkabel der AC Stromversorgung an der Klemme <NO> des jeweils zwei Relais, Verbinden sie das Neutralleiter der AC Stromversorgung mit der gemeinsamen Klemme des AC Motor.
3. Verbinden Sie die Vorwärts- und Rückwärtsanschlusskabel des AC Motors an der Klemme <COM> des jeweils zwei Relais, Sie können diese beiden Drähte austauschen, um die Drehrichtung des Motors zu ändern.

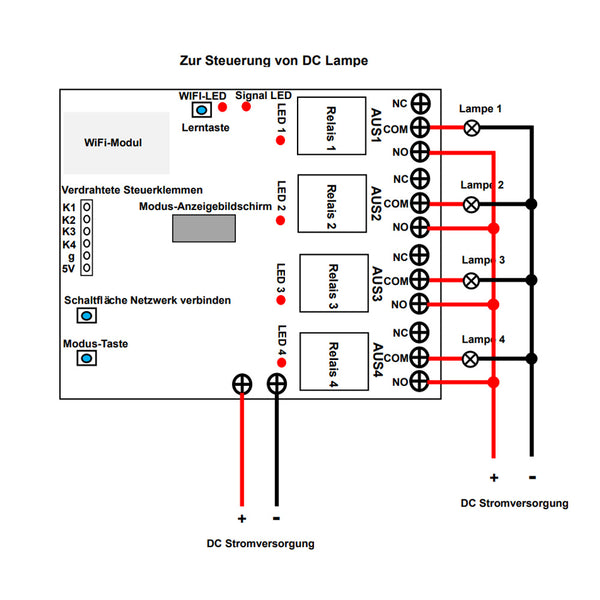

Verdrahtung für DC Lampe:
Wenn Sie den DC Lampe steuern möchten, machen wie folgende:
Bitte beachten Sie das Anschlussdiagramm unten. Jeweils Relais können an einen DC Lampe angeschlossen werden, sodass 4 Relais zum Anschluss von vier Lampen verwendet werden können.
1. Verbinden sie den Pluspol der DC Stromversorgung an Klemme <+> des WiFi-Schalter, und Verbinden sie den Minuspol der DC Stromversorgung an Klemme <−> des WiFi-Schalter.
2. Verbinden sie den Pluspol der DC Stromversorgung an Klemme <NO> des Relais, Verbinden sie den Pluspol von DC Lampe an Klemme <COM> des Relais, und Verbinden Sie den Minuspol von DC Lampe an Minuspol der DC Stromversorgung.

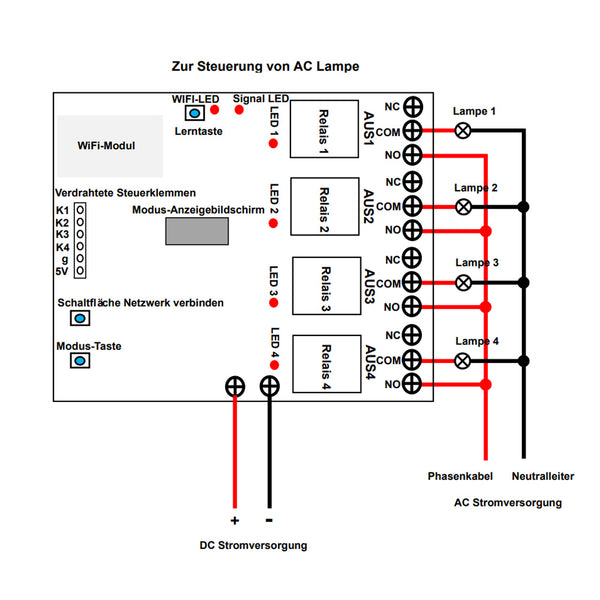

Verdrahtung für AC Lampe:
Wenn Sie den AC Lampe steuern möchten, machen wie folgende:
Bitte beachten Sie das Anschlussdiagramm unten. Jeweils Relais können an einen AC Lampe angeschlossen werden, sodass 4 Relais zum Anschluss von 4 Lampen verwendet werden können.
1. Verbinden sie den Pluspol der DC Stromversorgung an Klemme <+> des WiFi-Schalter, und Verbinden sie den Minuspol der DC Stromversorgung an Klemme <−> des WiFi-Schalter.
2. Verbindensie das Phasenkabel der AC Stromversorgung an Klemme <NO> des Relais, Verbinden sie den eine Seite von AC Lampe an Klemme <COM> des Relais, und Verbinden andere Seite von AC Lampe an Neutralleiter der AC Stromversorgung.
So stellen Sie 12 verschiedene Arbeitsmodi ein:
Jedes Mal, wenn die Modustaste gedrückt wird, ändert sich die Zahl auf dem LED-Bildschirm und unterschiedliche Zahlen entsprechen unterschiedlichen Arbeitsmodi.
LED-Bildschirmanzeige "1": Vier Kanäle sind im Selbstsicherndmodus.
LED-Bildschirmanzeige "2": Kanal 1 ist Momentanmodus und die anderen drei Kanäle sind Selbstsicherndmodus.
LED-Bildschirmanzeige "3": Kanäle 1 und 2 sind Momentanmodus und Kanäle 3 und 4 sind Selbstsicherndmodus.
LED-Bildschirmanzeige "4": Kanäle 1, 2 und 3 sind Momentanmodus und Kanal 4 ist Selbstsicherndmodus.
LED-Bildschirmanzeige "5": Vier Kanäle sind Momentanmodus.
LED-Bildschirmanzeige "6": Kanäle 1 und 2 sind Verriegelungsmodus und Kanäle 3 und 4 sind Verriegelungsmodus.
LED-Bildschirmanzeige "7": Vier Kanäle sind Verriegelungsmodus.
LED-Bildschirmanzeige "8": Kanäle 1, 2 und 3 sind Verriegelungsmodus und Kanal 4 ist Selbstsicherndmodus.
LED-Bildschirmanzeige "9": Kanäle 1, 2 und 3 sind Verriegelungsmodus und Kanal 4 ist Momentanmodus.
LED-Bildschirmanzeige "A": Kanäle 1 und 2 sind Verriegelungsmodus, und Kanäle 3 und 4 sind Momentanmodus.
LED-Bildschirmanzeige "B": Kanäle 1 und 2 sind Verriegelungsmodus und Kanäle 3 und 4 sind Selbstsicherndmodus.
LED-Bildschirmanzeige "C": Kanäle 1 und 2 sind Verriegelungsmodus, Kanal 3 ist Selbstsicherndmodus und Kanal 4 ist Momentanmodus.
Betrieb in verschiedenen Arbeitsmodi:
Beachten: Für die Installation, Registrierung und Verwendung von APP lesen Sie bitte das Handbuch des APP.
1. Selbstsicherndmodus:
1) Der Betrieb mit der APP:
Drücken Sie die Taste 1 am APP, das Relais 1 wird aktiviert, zwei Klemmen <NO> und <COM> von < Relais 1> sindangeschlossen, zwei Klemmen <NC> und <COM> sindgetrenn.
Drücken Sie erneut die Taste 1, das Relais 1 wird deaktiviert , zwei Klemmen <NO> und <COM> von <Relais 1> sindgetrenn, zwei Klemmen <NC> und <COM> sindangeschlossen.
Drücken Sie die Taste 2 am APP, das Relais 2 wird aktiviert, zwei Klemmen <NO> und <COM> von <Relais 2> sindangeschlossen, zwei Klemmen <NC> und <COM> sindgetrenn.
Drücken Sie erneut die Taste 2, das Relais 2 wird deaktiviert , zwei Klemmen <NO> und <COM> von <Relais 2> sindgetrenn, zwei Klemmen <NC> und <COM> sindangeschlossen.
Drücken Sie die Taste 3 am APP, das Relais 3 wird aktiviert, zwei Klemmen <NO> und <COM> von <Relais 3> sindangeschlossen, zwei Klemmen <NC> und <COM> sindgetrenn.
Drücken Sie erneut die Taste 3, das Relais 3 wird deaktiviert , zwei Klemmen <NO> und <COM> von <Relais 3> sindgetrenn, zwei Klemmen <NC> und <COM> sindangeschlossen.
Drücken Sie die Taste 4 am APP, das Relais 4 wird aktiviert, zwei Klemmen <NO> und <COM> von <Relais 4> sindangeschlossen, zwei Klemmen <NC> und <COM> sindgetrenn.
Drücken Sie erneut die Taste 4, das Relais 4 wird deaktiviert , zwei Klemmen <NO> und <COM> von <Relais 4> sindgetrenn, zwei Klemmen <NC> und <COM> sindangeschlossen.
2) Der Betrieb mit dem Sender:
Drücken Sie die Taste A am Sender: das Relais 1 wird aktiviert. Drücken Sie erneut die Taste A: das Relais 1 wird deaktiviert.
Drücken Sie die Taste B am Sender: das Relais 2 wird aktiviert. Drücken Sie erneut die Taste B: das Relais 2 wird deaktiviert.
Drücken Sie die Taste C am Sender: das Relais 3 wird aktiviert. Drücken Sie erneut die Taste C: das Relais 3 wird deaktiviert.
Drücken Sie die Taste D am Sender: das Relais 4 wird aktiviert. Drücken Sie erneut die Taste D: das Relais 4 wird deaktiviert.
2. Momentanmodus:
Beachten: Für den Kanal im Nicht-Momentan Modus, kann seine Betriebszeit über die APP eingestellt werden.
1) Der Betrieb mit der APP:
Drücken und halten Sie die Taste 1 am APP, das Relais 1 wird aktiviert, zwei Klemmen <NO> und <COM> von <Relais 1> sindangeschlossen, zwei Klemmen <NC> und <COM> sindgetrenn.
Lassen Sie die Taste 1 los, das Relais 1 wird deaktiviert , zwei Klemmen <NO> und <COM> von <Relais 1> sindgetrenn, zwei Klemmen <NC> und <COM> sindangeschlossen.
Drücken und halten Sie die Taste 2 am APP, das Relais 2 wird aktiviert, zwei Klemmen <NO> und <COM> von <Relais 2> sindangeschlossen, zwei Klemmen <NC> und <COM> sindgetrenn.
Lassen Sie die Taste 2 los, das Relais 2 wird deaktiviert , zwei Klemmen <NO> und <COM> von <Relais 2> sindgetrenn, zwei Klemmen <NC> und <COM> sindangeschlossen.
Drücken und halten Sie die Taste 3 am APP, das Relais 3 wird aktiviert, zwei Klemmen <NO> und <COM> von <Relais 3> sindangeschlossen, zwei Klemmen <NC> und <COM> sindgetrenn.
Lassen Sie die Taste 3 los, das Relais 3 wird deaktiviert , zwei Klemmen <NO> und <COM> von <Relais 3> sindgetrenn, zwei Klemmen <NC> und <COM> sindangeschlossen.
Drücken und halten Sie die Taste 4 am APP, das Relais 4 wird aktiviert, zwei Klemmen <NO> und <COM> von <Relais 4> sindangeschlossen, zwei Klemmen <NC> und <COM> sindgetrenn.
Lassen Sie die Taste 4 los, das Relais 4 wird deaktiviert , zwei Klemmen <NO> und <COM> von <Relais 4> sindgetrenn, zwei Klemmen <NC> und <COM> sindangeschlossen.
2) Der Betrieb mit dem Sender:
Drücken und halten Sie die Taste A am Sender: das Relais 1 wird aktiviert. Lassen Sie die Taste A los: das Relais 1 wird deaktiviert.
Drücken und halten Sie die Taste B am Sender: das Relais 2 wird aktiviert. Lassen Sie die Taste B los: das Relais 2 wird deaktiviert.
Drücken und halten Sie die Taste C am Sender: das Relais 3 wird aktiviert. Lassen Sie die Taste C los: das Relais 3 wird deaktiviert.
Drücken und halten Sie die Taste D am Sender: das Relais 4 wird aktiviert. Lassen Sie die Taste D los: das Relais 4 wird deaktiviert.
3. Verriegelungsmodus:
Beachten: Der über die Mode-Taste eingestellte Verriegelungsmodus kann zur Steuerung der DC motor verwendet werden. Nur die von der APP eingestellte Verriegelungsmodus kann den 3 Draht AC motor steuern.
1) Für den über die Mode-Taste eingestellten Verriegelungsmodus:
1.1 Der Betrieb mit der APP:
Wenn sich Relais 1 und 2 im Verriegelungsmodus befinden:
Drücken Sie die Taste 1 am APP, das Relais 1 wird aktiviert.
Drücken Sie die Taste 2 am APP, das Relais 2 wird aktiviert und dann wird das Relais 1 deaktiviert.
Wenn 4 Relais im Verriegelungsmodus sind:
Drücken Sie die Taste 1 am APP, das Relais 1 wird aktiviert.
Drücken Sie die Taste 2 am APP, das Relais 2 wird aktiviert und dann wird das Relais 1 deaktiviert.
Drücken Sie die Taste 3 am APP, das Relais 3 wird aktiviert und dann wird das Relais 2 deaktiviert.
Drücken Sie die Taste 4 am APP, das Relais 4 wird aktiviert und dann wird das Relais 3 deaktiviert.
1.2 Der Betrieb mit dem Sender:
Wenn sich Relais 1 und 2 im Verriegelungsmodus befinden:
Drücken Sie die Taste A am Sender, das Relais 1 wird aktiviert.
Drücken Sie die Taste B am Sender, das Relais 2 wird aktiviert und dann wird das Relais 1 deaktiviert.
Wenn 4 Relais im Verriegelungsmodus sind:
Drücken Sie die Taste A am Sender, das Relais 1 wird aktiviert.
Drücken Sie die Taste B am Sender, das Relais 2 wird aktiviert und dann wird das Relais 1 deaktiviert.
Drücken Sie die Taste C am Sender, das Relais 3 wird aktiviert und dann wird das Relais 2 deaktiviert.
Drücken Sie die Taste D am Sender, das Relais 4 wird aktiviert und dann wird das Relais 3 deaktiviert.
2) Für den von der APP eingestellten Verriegelungsmodus:
2.1 Der Betrieb mit der APP:
Wenn sich Relais 1 und 2 im Verriegelungsmodus befinden:
Drücken Sie die Taste 1 am APP, das Relais 1 wird aktiviert.
Drücken Sie die Taste 2 am APP, das Relais 2 wird aktiviert und gleichzeitig wird das Relais 1 deaktiviert.
Wenn 4 Relais im Verriegelungsmodus sind:
Drücken Sie die Taste 1 am APP, das Relais 1 wird aktiviert.
Drücken Sie die Taste 2 am APP, das Relais 2 wird aktiviert und gleichzeitig wird das Relais 1 deaktiviert.
Drücken Sie die Taste 3 am APP, das Relais 3 wird aktiviert und gleichzeitig wird das Relais 2 deaktiviert.
Drücken Sie die Taste 4 am APP, das Relais 4 wird aktiviert und gleichzeitig wird das Relais 3 deaktiviert.
2.2 Der Betrieb mit dem Sender:
Wenn sich Relais 1 und 2 im Verriegelungsmodus befinden:
Drücken Sie die Taste A am Sender, das Relais 1 wird aktiviert.
Drücken Sie die Taste B am Sender, das Relais 2 wird aktiviert und gleichzeitig wird das Relais 1 deaktiviert.
Wenn 4 Relais im Verriegelungsmodus sind:
Drücken Sie die Taste A am Sender, das Relais 1 wird aktiviert.
Drücken Sie die Taste B am Sender, das Relais 2 wird aktiviert und gleichzeitig wird das Relais 1 deaktiviert.
Drücken Sie die Taste C am Sender, das Relais 3 wird aktiviert und gleichzeitig wird das Relais 2 deaktiviert.
Drücken Sie die Taste D am Sender, das Relais 4 wird aktiviert und gleichzeitig wird das Relais 3 deaktiviert.
Verdrahtete Steuerklemmen:
Der WiFi-Schalter hat Verdrahtete Steuerklemmen, Sie können externe Geräte, Sensors, oder Handschalter an diese Anschlüsse anschließen und sie dann zur Steuerung des WiFi-Schalter verbinden.
Sie können anschließen die Handschalter (mit NO/NC Kontakt) an die Klemmen <K1>, <K2>, <K3>, <K4> und <G>, dann verwenden Sie die Handschalter zur Steuerung des WiFi-Schalter.
Wenn die Klemmen <K1> und <G> angeschlossen sind durch den Handschalter, das Relais 1 wird aktiviert. Wenn die Klemmen <K1> und <G> getrennt sind durch den Handschalter, das Relais 1 ist deaktiviert.
Wenn die Klemmen <K2> und <G> angeschlossen sind durch den Handschalter, das Relais 2 wird aktiviert. Wenn die Klemmen <K2> und <G> getrennt sind durch den Handschalter, das Relais 2 ist deaktiviert.
Wenn die Klemmen <K3> und <G> angeschlossen sind durch den Handschalter, das Relais 3 wird aktiviert. Wenn die Klemmen <K3> und <G> getrennt sind durch den Handschalter, das Relais 3 ist deaktiviert.
Wenn die Klemmen <K4> und <G> angeschlossen sind durch den Handschalter, das Relais 4 wird aktiviert. Wenn die Klemmen <K4> und <G> getrennt sind durch den Handschalter, das Relais 4 ist deaktiviert.
So koppeln Sie den Sender mit dem WiFi-Schalter:
Beachten: Wir haben den Sender mit dem WiFi-Schalter gekoppelt vor dem Verlassen des Werks.
1) Drücken Sie die Lerntaste im WiFi-Schalter für 1~2 Sekunden, die Signal LED im WiFi-Schalter leuchtet, dies bedeutet der WiFi-Schalter gibt den Lernstatus ein.
2) Drücken Sie eine beliebige Taste am Sender, die Signal LED zweimal blinkt, Dann drücken Sie erneut die Taste, die Signal LED erlischt, dies bedeutet dass das Lernen erfolgreich ist.
3) Der WiFi-Schalter kann mehrere Fernbedienungen mit verschiedenen kodes lernen.
So löschen Sie alle Sender codes gespeichert im WiFi-Schalter:
Wir haben gekoppelt den Sender mit dem WiFi-Schalter, wenn Sie nicht möchten dass der WiFi-Schalter mit dem Sender zu arbeiten, Sie können löschen alle Sender codes gespeichert im WiFi-Schalter.
Bedienung: Drücken und halten Sie die Lerntaste im WiFi-Schalter für 3-4 Sekunden und lassen Sie dann die Taste los, Signal-LED leuchtet zuerst, blinkt dann dreimal schnell und geht dann aus, dies zeigt an, dass alle gespeicherten Codes erfolgreich gelöscht wurden.
Verwenden Sie den Vier Wege Intelligenter Funk Wlan Schalter, um zwei DC Linearantriebe zu steuern
Lieferumfang:
1 x Intelligenter WIFI Schalter
1 x Sender: C-4
1 x Bedienungsanleitung
Anwendung:
Dieser WiFi Schalter eignet sich für eine Vielzahl von Automatisierungsanlässen, wie z.B. industrielle, landwirtschaftliche, kommerzielle und Heimintelligenz. Über das Smartphone und das Internet können wir mit diesem WIFI Schalter verschiedene Geräte fernzusteuern. Es mit 4 trockenem Relaisausgange und kann AC oder DC Geräte an Land, zu Wasser und in der Luft fernsteuern, wie Lichter, Sirenen, Schlösser, Motoren, Ventilatoren, Winden, Jalousien, Linearantriebe, elektrische Magnetventile und Sicherheitsalarmsysteme. Die Anwendungen sind endlos.
Merkmal:
Verbinden Sie sich mit dem Internet über das WiFi-Signal des drahtlosen Routers.
Über Smartphone App zu kontrollieren, keine Entfernungsbegrenzung.
Relaisausgang: Die Ausgangsklemmen sind NO / NC (normalerweise geöffnet / normalerweise geschlossen) und dienen als Schalter, es können zur Steuerung DC und AC Geräte verwendet werden.
Mit Arbeitsmodus-Taste: 12 verschiedene Arbeitsmodi umschaltbar.
Mit Arbeitsmodus-Anzeigebildschirm: Unterschiedliche Zahlen auf dem LED-Bildschirm entsprechen unterschiedlichen Arbeitsmodi.
Mit verdrahteten Steuerklemmen: Sie können Handschalter oder andere Geräte zur Steuerung des WiFi-Schalter anschließen.
Mit der Fernbedienungsfunktion können Sie die Fernbedienung zur Steuerung verwenden.
Mit der Bluetooth-Funktion können Sie Ihr Mobiltelefon zur Steuerung über Bluetooth verwenden.
Es kann gleichzeitig per Mobiltelefonen und Fernbedienung bedient werden.
Es bietet Apps für Android und iOS und ist kostenlos nutzbar.
Die Android-Version der App unterstützt Android-Mobil- oder Tablet-Geräte.
Die iOS-Version der App unterstützt iPhone, iPad und iPod Touch.
Die APP unterstützt Englisch, Französisch, Deutsch, Spanisch, Russisch und viele andere Sprachen.
Timing-Funktion: Sie können das Gerät so einstellen, dass es zu verschiedenen Tageszeiten automatisch läuft.
Unterstützung für kundenspezifische Szeneneinstellungen, kann aus dem Telefon herauskommen, um eine automatische Steuerung zu erreichen.
Mit der Freigabefunktion können Sie dieses Gerät mit anderen Mobiltelefonen gemeinsam nutzen.
Parameter des WIFI-Schalter:
Betriebsspannung: DC 7~30V
Ausgangsart: Trockene Relaisausgang (mit normalerweise geöffnet und normalerweise geschlossen Anschlüssen)
Betriebsspannungsbereich des Relais: AC 110~240V oder DC 0~28V
Drahtbereich für die Terminals: 22-12 AWG
Kanal: 4 CH
12 Wählbare Arbeitsmodi: Selbstsichernd, Momentan, Verriegelung, Mischen Modi
Statische Strom: ≤6mA
Betriebstemperatur: -20°C bis +70°C
Maximaler Laststrom des Relais: 7A / Kanal
Maße der PCB: 94 x 73 x 21 mm
Maße des Gehäuse: 100 x 80 x 28 mm
Parameter von Sender:
Modell: 0021003 (C-4)
Mit Schiebedeckel: schließen wenn es nicht benutzt wird (um den Knopf zu schützen). Schieben den Deckel, der Knopf wird erscheinen.
Kanal/Knopf: 4
Symbol des Knopfs: 1, 2, 3, 4
Betriebsspannung: 12V (1 x 23A-12V Batterie, kann 12 Monate benutzt werden)
Betriebsstrom: 6mA
Betriebsfrequenz: 433Mhz
Enkodierung Chip: PT2262/ PT2264 / SC2262
Enkodierung Typ: Festcode durch Löten, bis zu 6561 Kodes
Sendeentfernung: 100m / 300ft (Theoretisch)
Anpassung Modus: ASK
Einheit Mass: 58 x 39 x 16 mm
Verdrahtung für DC Motor oder Linearantrieb:
Wenn Sie einen DC Linearantrieb oder einen kleinen bidirektionalen DC Motor (zwei Steuerleitungen) steuern möchten, gehen Sie wie folgt vor:
Bitte beachten Sie das Anschlussdiagramm unten. Jeweils zwei Relais können an einen DC Motor oder Linearantrieb angeschlossen werden, sodass 4 Relais zum Anschluss von zwei DC Motors oder Linearantrieben verwendet werden können.
1. Verbinden sie den Pluspol der DC Stromversorgung an Klemme <+> des WiFi-Schalter, und Verbinden sie den Minuspol der DC Stromversorgung an Klemme <−> des WiFi-Schalter.
2. Verbinden sie den Pluspol der DC Stromversorgung an der Klemme <NO> des jeweils zwei Relais, Verbinden sie den Minuspol der DC Stromversorgung an der Klemme <NC> des jeweils zwei Relais.
3. Verbinden Sie zwei Drähte des DC Motors oder Linearantriebs an der Klemme <COM> des jeweils zwei Relais, Sie können diese beiden Drähte austauschen, um die Drehrichtung des Motors oder die Bewegungsrichtung des Linearantriebs zu ändern.
Verdrahtung für AC Motor:
Wenn Sie den eines kleinen bidirektionalen AC-Motors (drei Steuerleitungen) steuern möchten, machen wie folgende:
Bitte beachten Sie das Anschlussdiagramm unten. Jeweils zwei Relais können an einen AC Motor angeschlossen werden, sodass 4 Relais zum Anschluss von zwei AC Motors verwendet werden können.
1. Verbinden sie den Pluspol der DC Stromversorgung an Klemme <+> des WiFi-Schalter, und Verbinden sie den Minuspol der DC Stromversorgung an Klemme <−> des WiFi-Schalter.
2. Verbinden sie das Phasenkabel der AC Stromversorgung an der Klemme <NO> des jeweils zwei Relais, Verbinden sie das Neutralleiter der AC Stromversorgung mit der gemeinsamen Klemme des AC Motor.
3. Verbinden Sie die Vorwärts- und Rückwärtsanschlusskabel des AC Motors an der Klemme <COM> des jeweils zwei Relais, Sie können diese beiden Drähte austauschen, um die Drehrichtung des Motors zu ändern.
Verdrahtung für DC Lampe:
Wenn Sie den DC Lampe steuern möchten, machen wie folgende:
Bitte beachten Sie das Anschlussdiagramm unten. Jeweils Relais können an einen DC Lampe angeschlossen werden, sodass 4 Relais zum Anschluss von vier Lampen verwendet werden können.
1. Verbinden sie den Pluspol der DC Stromversorgung an Klemme <+> des WiFi-Schalter, und Verbinden sie den Minuspol der DC Stromversorgung an Klemme <−> des WiFi-Schalter.
2. Verbinden sie den Pluspol der DC Stromversorgung an Klemme <NO> des Relais, Verbinden sie den Pluspol von DC Lampe an Klemme <COM> des Relais, und Verbinden Sie den Minuspol von DC Lampe an Minuspol der DC Stromversorgung.
Verdrahtung für AC Lampe:
Wenn Sie den AC Lampe steuern möchten, machen wie folgende:
Bitte beachten Sie das Anschlussdiagramm unten. Jeweils Relais können an einen AC Lampe angeschlossen werden, sodass 4 Relais zum Anschluss von 4 Lampen verwendet werden können.
1. Verbinden sie den Pluspol der DC Stromversorgung an Klemme <+> des WiFi-Schalter, und Verbinden sie den Minuspol der DC Stromversorgung an Klemme <−> des WiFi-Schalter.
2. Verbindensie das Phasenkabel der AC Stromversorgung an Klemme <NO> des Relais, Verbinden sie den eine Seite von AC Lampe an Klemme <COM> des Relais, und Verbinden andere Seite von AC Lampe an Neutralleiter der AC Stromversorgung.
So stellen Sie 12 verschiedene Arbeitsmodi ein:
Jedes Mal, wenn die Modustaste gedrückt wird, ändert sich die Zahl auf dem LED-Bildschirm und unterschiedliche Zahlen entsprechen unterschiedlichen Arbeitsmodi.
LED-Bildschirmanzeige "1": Vier Kanäle sind im Selbstsicherndmodus.
LED-Bildschirmanzeige "2": Kanal 1 ist Momentanmodus und die anderen drei Kanäle sind Selbstsicherndmodus.
LED-Bildschirmanzeige "3": Kanäle 1 und 2 sind Momentanmodus und Kanäle 3 und 4 sind Selbstsicherndmodus.
LED-Bildschirmanzeige "4": Kanäle 1, 2 und 3 sind Momentanmodus und Kanal 4 ist Selbstsicherndmodus.
LED-Bildschirmanzeige "5": Vier Kanäle sind Momentanmodus.
LED-Bildschirmanzeige "6": Kanäle 1 und 2 sind Verriegelungsmodus und Kanäle 3 und 4 sind Verriegelungsmodus.
LED-Bildschirmanzeige "7": Vier Kanäle sind Verriegelungsmodus.
LED-Bildschirmanzeige "8": Kanäle 1, 2 und 3 sind Verriegelungsmodus und Kanal 4 ist Selbstsicherndmodus.
LED-Bildschirmanzeige "9": Kanäle 1, 2 und 3 sind Verriegelungsmodus und Kanal 4 ist Momentanmodus.
LED-Bildschirmanzeige "A": Kanäle 1 und 2 sind Verriegelungsmodus, und Kanäle 3 und 4 sind Momentanmodus.
LED-Bildschirmanzeige "B": Kanäle 1 und 2 sind Verriegelungsmodus und Kanäle 3 und 4 sind Selbstsicherndmodus.
LED-Bildschirmanzeige "C": Kanäle 1 und 2 sind Verriegelungsmodus, Kanal 3 ist Selbstsicherndmodus und Kanal 4 ist Momentanmodus.
Betrieb in verschiedenen Arbeitsmodi:
Beachten: Für die Installation, Registrierung und Verwendung von APP lesen Sie bitte das Handbuch des APP.
1. Selbstsicherndmodus:
1) Der Betrieb mit der APP:
Drücken Sie die Taste 1 am APP, das Relais 1 wird aktiviert, zwei Klemmen <NO> und <COM> von < Relais 1> sindangeschlossen, zwei Klemmen <NC> und <COM> sindgetrenn.
Drücken Sie erneut die Taste 1, das Relais 1 wird deaktiviert , zwei Klemmen <NO> und <COM> von <Relais 1> sindgetrenn, zwei Klemmen <NC> und <COM> sindangeschlossen.
Drücken Sie die Taste 2 am APP, das Relais 2 wird aktiviert, zwei Klemmen <NO> und <COM> von <Relais 2> sindangeschlossen, zwei Klemmen <NC> und <COM> sindgetrenn.
Drücken Sie erneut die Taste 2, das Relais 2 wird deaktiviert , zwei Klemmen <NO> und <COM> von <Relais 2> sindgetrenn, zwei Klemmen <NC> und <COM> sindangeschlossen.
Drücken Sie die Taste 3 am APP, das Relais 3 wird aktiviert, zwei Klemmen <NO> und <COM> von <Relais 3> sindangeschlossen, zwei Klemmen <NC> und <COM> sindgetrenn.
Drücken Sie erneut die Taste 3, das Relais 3 wird deaktiviert , zwei Klemmen <NO> und <COM> von <Relais 3> sindgetrenn, zwei Klemmen <NC> und <COM> sindangeschlossen.
Drücken Sie die Taste 4 am APP, das Relais 4 wird aktiviert, zwei Klemmen <NO> und <COM> von <Relais 4> sindangeschlossen, zwei Klemmen <NC> und <COM> sindgetrenn.
Drücken Sie erneut die Taste 4, das Relais 4 wird deaktiviert , zwei Klemmen <NO> und <COM> von <Relais 4> sindgetrenn, zwei Klemmen <NC> und <COM> sindangeschlossen.
2) Der Betrieb mit dem Sender:
Drücken Sie die Taste A am Sender: das Relais 1 wird aktiviert. Drücken Sie erneut die Taste A: das Relais 1 wird deaktiviert.
Drücken Sie die Taste B am Sender: das Relais 2 wird aktiviert. Drücken Sie erneut die Taste B: das Relais 2 wird deaktiviert.
Drücken Sie die Taste C am Sender: das Relais 3 wird aktiviert. Drücken Sie erneut die Taste C: das Relais 3 wird deaktiviert.
Drücken Sie die Taste D am Sender: das Relais 4 wird aktiviert. Drücken Sie erneut die Taste D: das Relais 4 wird deaktiviert.
2. Momentanmodus:
Beachten: Für den Kanal im Nicht-Momentan Modus, kann seine Betriebszeit über die APP eingestellt werden.
1) Der Betrieb mit der APP:
Drücken und halten Sie die Taste 1 am APP, das Relais 1 wird aktiviert, zwei Klemmen <NO> und <COM> von <Relais 1> sindangeschlossen, zwei Klemmen <NC> und <COM> sindgetrenn.
Lassen Sie die Taste 1 los, das Relais 1 wird deaktiviert , zwei Klemmen <NO> und <COM> von <Relais 1> sindgetrenn, zwei Klemmen <NC> und <COM> sindangeschlossen.
Drücken und halten Sie die Taste 2 am APP, das Relais 2 wird aktiviert, zwei Klemmen <NO> und <COM> von <Relais 2> sindangeschlossen, zwei Klemmen <NC> und <COM> sindgetrenn.
Lassen Sie die Taste 2 los, das Relais 2 wird deaktiviert , zwei Klemmen <NO> und <COM> von <Relais 2> sindgetrenn, zwei Klemmen <NC> und <COM> sindangeschlossen.
Drücken und halten Sie die Taste 3 am APP, das Relais 3 wird aktiviert, zwei Klemmen <NO> und <COM> von <Relais 3> sindangeschlossen, zwei Klemmen <NC> und <COM> sindgetrenn.
Lassen Sie die Taste 3 los, das Relais 3 wird deaktiviert , zwei Klemmen <NO> und <COM> von <Relais 3> sindgetrenn, zwei Klemmen <NC> und <COM> sindangeschlossen.
Drücken und halten Sie die Taste 4 am APP, das Relais 4 wird aktiviert, zwei Klemmen <NO> und <COM> von <Relais 4> sindangeschlossen, zwei Klemmen <NC> und <COM> sindgetrenn.
Lassen Sie die Taste 4 los, das Relais 4 wird deaktiviert , zwei Klemmen <NO> und <COM> von <Relais 4> sindgetrenn, zwei Klemmen <NC> und <COM> sindangeschlossen.
2) Der Betrieb mit dem Sender:
Drücken und halten Sie die Taste A am Sender: das Relais 1 wird aktiviert. Lassen Sie die Taste A los: das Relais 1 wird deaktiviert.
Drücken und halten Sie die Taste B am Sender: das Relais 2 wird aktiviert. Lassen Sie die Taste B los: das Relais 2 wird deaktiviert.
Drücken und halten Sie die Taste C am Sender: das Relais 3 wird aktiviert. Lassen Sie die Taste C los: das Relais 3 wird deaktiviert.
Drücken und halten Sie die Taste D am Sender: das Relais 4 wird aktiviert. Lassen Sie die Taste D los: das Relais 4 wird deaktiviert.
3. Verriegelungsmodus:
Beachten: Der über die Mode-Taste eingestellte Verriegelungsmodus kann zur Steuerung der DC motor verwendet werden. Nur die von der APP eingestellte Verriegelungsmodus kann den 3 Draht AC motor steuern.
1) Für den über die Mode-Taste eingestellten Verriegelungsmodus:
1.1 Der Betrieb mit der APP:
Wenn sich Relais 1 und 2 im Verriegelungsmodus befinden:
Drücken Sie die Taste 1 am APP, das Relais 1 wird aktiviert.
Drücken Sie die Taste 2 am APP, das Relais 2 wird aktiviert und dann wird das Relais 1 deaktiviert.
Wenn 4 Relais im Verriegelungsmodus sind:
Drücken Sie die Taste 1 am APP, das Relais 1 wird aktiviert.
Drücken Sie die Taste 2 am APP, das Relais 2 wird aktiviert und dann wird das Relais 1 deaktiviert.
Drücken Sie die Taste 3 am APP, das Relais 3 wird aktiviert und dann wird das Relais 2 deaktiviert.
Drücken Sie die Taste 4 am APP, das Relais 4 wird aktiviert und dann wird das Relais 3 deaktiviert.
1.2 Der Betrieb mit dem Sender:
Wenn sich Relais 1 und 2 im Verriegelungsmodus befinden:
Drücken Sie die Taste A am Sender, das Relais 1 wird aktiviert.
Drücken Sie die Taste B am Sender, das Relais 2 wird aktiviert und dann wird das Relais 1 deaktiviert.
Wenn 4 Relais im Verriegelungsmodus sind:
Drücken Sie die Taste A am Sender, das Relais 1 wird aktiviert.
Drücken Sie die Taste B am Sender, das Relais 2 wird aktiviert und dann wird das Relais 1 deaktiviert.
Drücken Sie die Taste C am Sender, das Relais 3 wird aktiviert und dann wird das Relais 2 deaktiviert.
Drücken Sie die Taste D am Sender, das Relais 4 wird aktiviert und dann wird das Relais 3 deaktiviert.
2) Für den von der APP eingestellten Verriegelungsmodus:
2.1 Der Betrieb mit der APP:
Wenn sich Relais 1 und 2 im Verriegelungsmodus befinden:
Drücken Sie die Taste 1 am APP, das Relais 1 wird aktiviert.
Drücken Sie die Taste 2 am APP, das Relais 2 wird aktiviert und gleichzeitig wird das Relais 1 deaktiviert.
Wenn 4 Relais im Verriegelungsmodus sind:
Drücken Sie die Taste 1 am APP, das Relais 1 wird aktiviert.
Drücken Sie die Taste 2 am APP, das Relais 2 wird aktiviert und gleichzeitig wird das Relais 1 deaktiviert.
Drücken Sie die Taste 3 am APP, das Relais 3 wird aktiviert und gleichzeitig wird das Relais 2 deaktiviert.
Drücken Sie die Taste 4 am APP, das Relais 4 wird aktiviert und gleichzeitig wird das Relais 3 deaktiviert.
2.2 Der Betrieb mit dem Sender:
Wenn sich Relais 1 und 2 im Verriegelungsmodus befinden:
Drücken Sie die Taste A am Sender, das Relais 1 wird aktiviert.
Drücken Sie die Taste B am Sender, das Relais 2 wird aktiviert und gleichzeitig wird das Relais 1 deaktiviert.
Wenn 4 Relais im Verriegelungsmodus sind:
Drücken Sie die Taste A am Sender, das Relais 1 wird aktiviert.
Drücken Sie die Taste B am Sender, das Relais 2 wird aktiviert und gleichzeitig wird das Relais 1 deaktiviert.
Drücken Sie die Taste C am Sender, das Relais 3 wird aktiviert und gleichzeitig wird das Relais 2 deaktiviert.
Drücken Sie die Taste D am Sender, das Relais 4 wird aktiviert und gleichzeitig wird das Relais 3 deaktiviert.
Verdrahtete Steuerklemmen:
Der WiFi-Schalter hat Verdrahtete Steuerklemmen, Sie können externe Geräte, Sensors, oder Handschalter an diese Anschlüsse anschließen und sie dann zur Steuerung des WiFi-Schalter verbinden.
Sie können anschließen die Handschalter (mit NO/NC Kontakt) an die Klemmen <K1>, <K2>, <K3>, <K4> und <G>, dann verwenden Sie die Handschalter zur Steuerung des WiFi-Schalter.
Wenn die Klemmen <K1> und <G> angeschlossen sind durch den Handschalter, das Relais 1 wird aktiviert. Wenn die Klemmen <K1> und <G> getrennt sind durch den Handschalter, das Relais 1 ist deaktiviert.
Wenn die Klemmen <K2> und <G> angeschlossen sind durch den Handschalter, das Relais 2 wird aktiviert. Wenn die Klemmen <K2> und <G> getrennt sind durch den Handschalter, das Relais 2 ist deaktiviert.
Wenn die Klemmen <K3> und <G> angeschlossen sind durch den Handschalter, das Relais 3 wird aktiviert. Wenn die Klemmen <K3> und <G> getrennt sind durch den Handschalter, das Relais 3 ist deaktiviert.
Wenn die Klemmen <K4> und <G> angeschlossen sind durch den Handschalter, das Relais 4 wird aktiviert. Wenn die Klemmen <K4> und <G> getrennt sind durch den Handschalter, das Relais 4 ist deaktiviert.
So koppeln Sie den Sender mit dem WiFi-Schalter:
Beachten: Wir haben den Sender mit dem WiFi-Schalter gekoppelt vor dem Verlassen des Werks.
1) Drücken Sie die Lerntaste im WiFi-Schalter für 1~2 Sekunden, die Signal LED im WiFi-Schalter leuchtet, dies bedeutet der WiFi-Schalter gibt den Lernstatus ein.
2) Drücken Sie eine beliebige Taste am Sender, die Signal LED zweimal blinkt, Dann drücken Sie erneut die Taste, die Signal LED erlischt, dies bedeutet dass das Lernen erfolgreich ist.
3) Der WiFi-Schalter kann mehrere Fernbedienungen mit verschiedenen kodes lernen.
So löschen Sie alle Sender codes gespeichert im WiFi-Schalter:
Wir haben gekoppelt den Sender mit dem WiFi-Schalter, wenn Sie nicht möchten dass der WiFi-Schalter mit dem Sender zu arbeiten, Sie können löschen alle Sender codes gespeichert im WiFi-Schalter.
Bedienung: Drücken und halten Sie die Lerntaste im WiFi-Schalter für 3-4 Sekunden und lassen Sie dann die Taste los, Signal-LED leuchtet zuerst, blinkt dann dreimal schnell und geht dann aus, dies zeigt an, dass alle gespeicherten Codes erfolgreich gelöscht wurden.
Mehr aus dieser Sammlung
Normaler Preis
€40,00
