Video:
Der Elektrischer Hubverstellung Linearantrieb A3 Mit Elektronischer Magnetschalter Sensor Werbevideo
Anwendung:

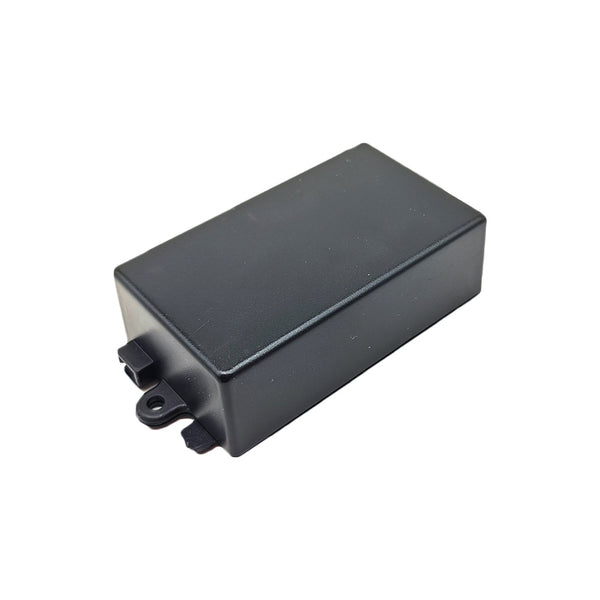

Der Magnetschaltersteuerung wird speziell für den Linearantrieb A3 verwendet. Der Linearantrieb A3 ist ausgestattet mit zwei externen Magnetschaltern, die frei gleiten können, kann der Linearantrieb durch die Einstellung der Position dieser beiden Magnetschaltern gesteuert werden, um innerhalb der eingestellten Hublänge zu arbeiten. Externe Magnetschaltern müssen in Verbindung mit der Magnetschaltersteuerung verwendet werden.
Verdrahtung:
1) Verbinden Sie zwei Drähte der DC Stromversorgung an des zwei Klemmen <Stromversorgung> der Controller, und Sie können diese beiden Drähte austauschen, um die Bewegungsrichtung des Linearantriebs zu ändern.
2) Verbinden Sie zwei Drähte der Linearantrieb an des zwei Klemmen <Motor>. Sie können diese beiden Drähte austauschen, um die Bewegungsrichtung des Linearantriebs zu ändern.
3) Verbinden Sie zwei Drähte des eines Magnetschalters an des zwei Klemmen <Magnetschalter 1> der Controller und verbinden Sie zwei Drähte des eines anderen Magnetschalter an des zwei Klemmen <Magnetschalter 2> der Controller.
4) Wenn Sie einen Manueller Schalter oder Fernschalter zur Betätigung des Linearantriebs verwenden möchten, folgen Sie bitte dem untenstehenden Anschlussplan, um den Manueller Schalter oder Fernschalter zwischen dem Controller und der DC Stromversorgung anzuschließen.
Anmerkung: Die beiden Drähte des Magnetschalters können nicht umgekehrt angeschlossen werden, für die spezifische Verdrahtung folgen Sie bitte dem Anschlussdiagramm unten.
Bedienung:
1. Der Bedienung durch den Manueller Schalter:
Drücken und halten die Taste <Auf> am Manueller Schalter : Linearantrieb fährt nach außen aus, wenn er sich in die Position des eines Magnetschalter bewegt, Linearantrieb stoppt automatisch.
Drücken und halten die Taste <Ab> am Manueller Schalter : Linearantrieb fährt nach innen ein, wenn er sich in die Position des eines anderen Magnetschalter bewegt, Linearantrieb stoppt automatisch.
2. Der Bedienung durch den Fernschalter:
Drücken und halten die Taste ▲ am Fernbedienung: Linearantrieb fährt nach außen aus, wenn er sich in die Position des eines Magnetschalter bewegt, Linearantrieb stoppt automatisch.
Drücken und halten die Taste ▼ am Fernbedienung: Linearantrieb fährt nach innen ein, wenn er sich in die Position des eines anderen Magnetschalter bewegt, Linearantrieb stoppt automatisch.
