Video:

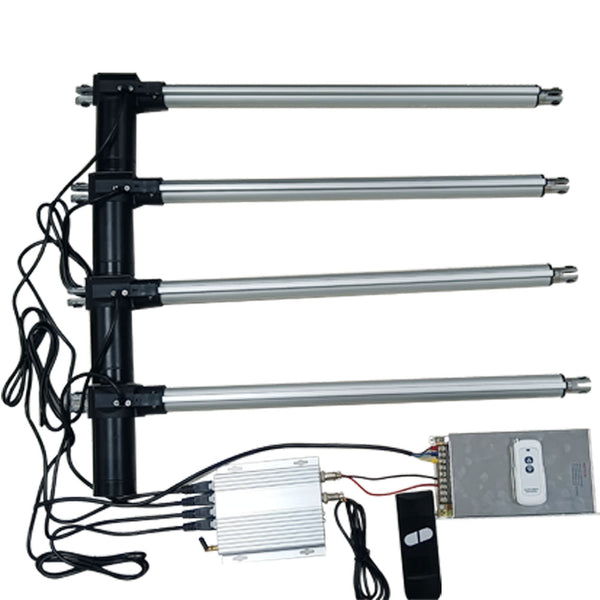

Verwenden Sie den Synchronisation Controller um vier industriellen Linearantriebe/Elektrozylinder B zu synchronisieren
Lieferumfang:

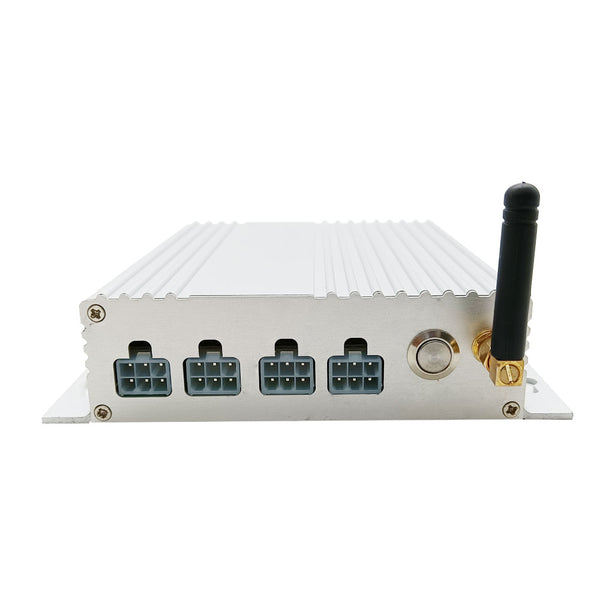

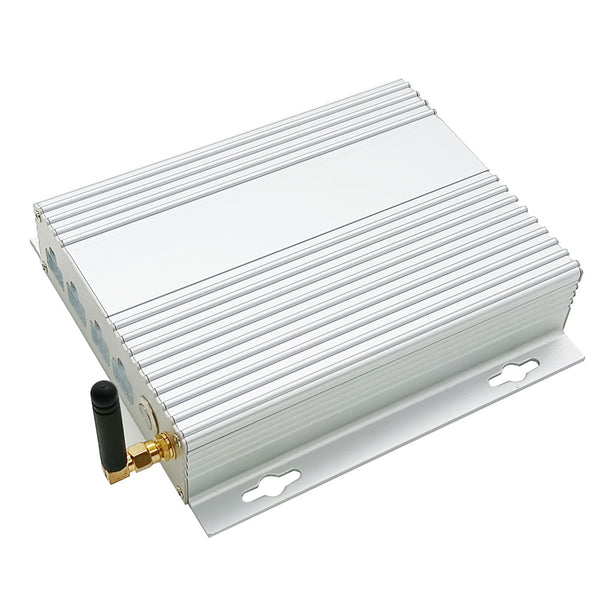

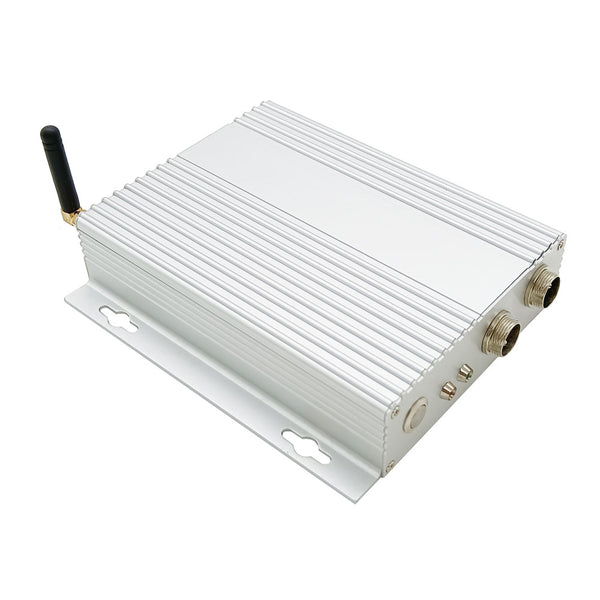

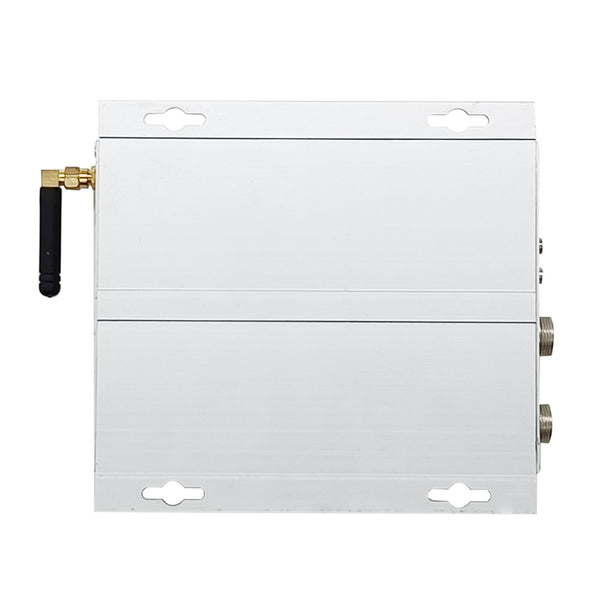

1 x Synchronisation Controller (Eine-Steuerung-Vier, für 4 Linearantriebe B)

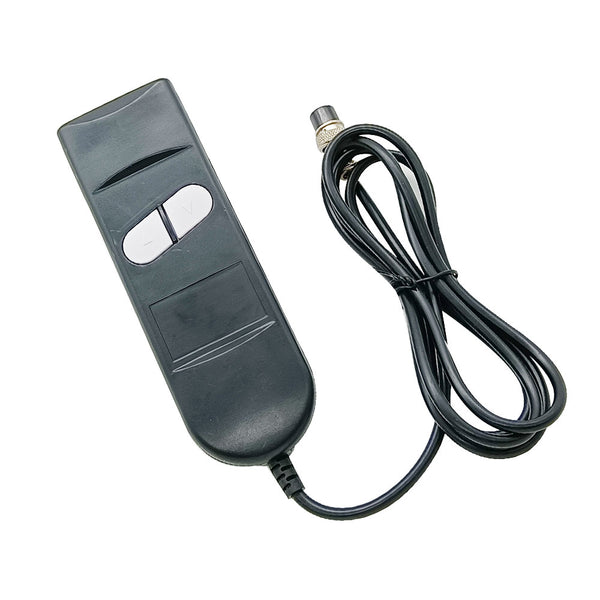

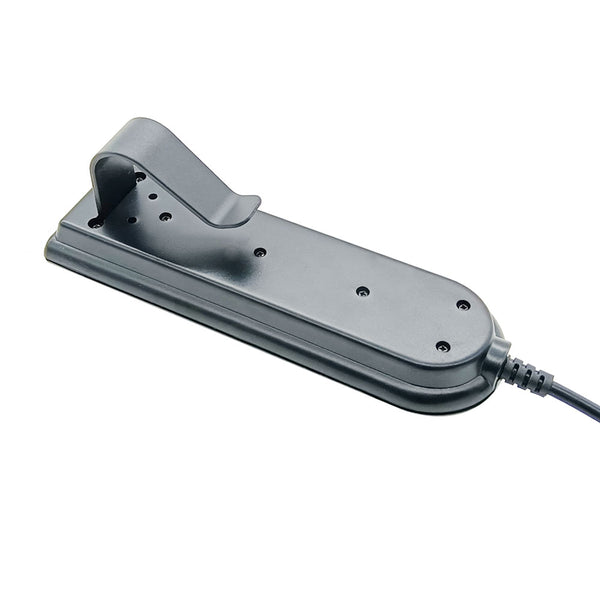

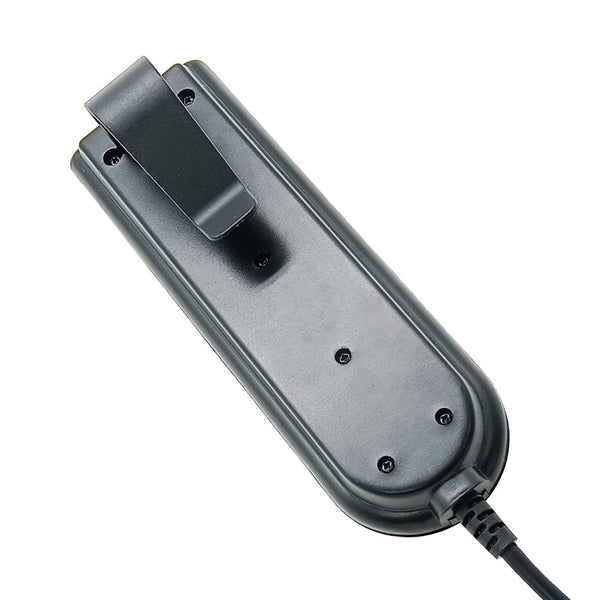

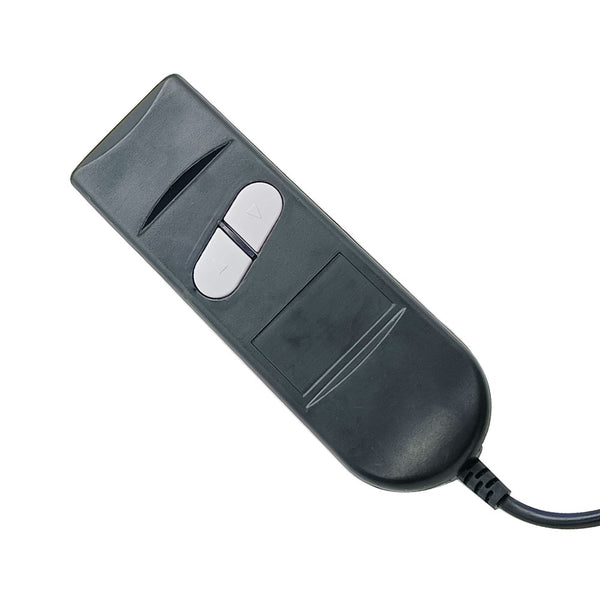

1 x Steuergriff

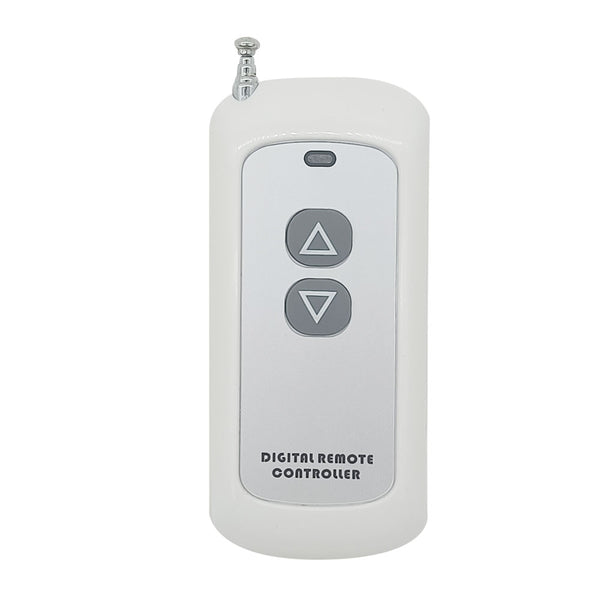

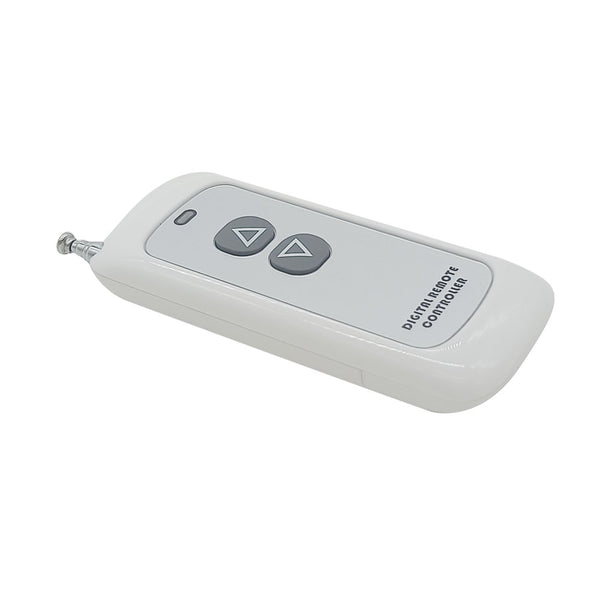

1 x Fernbedienung (CP-2)

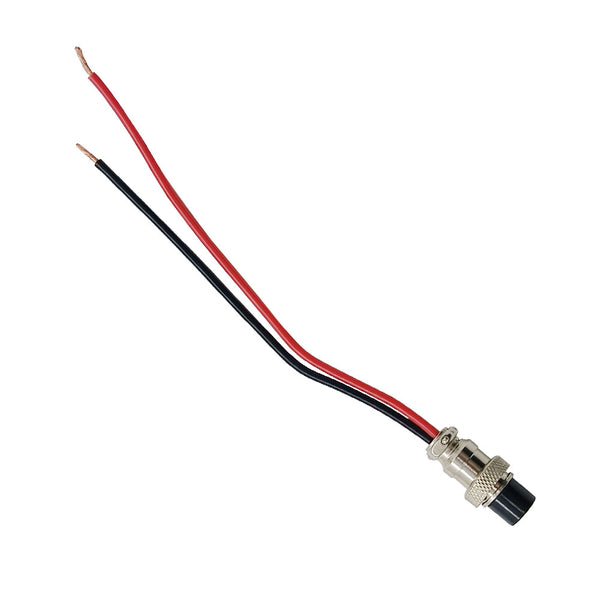

1 x Netzkabel
1 x Bedienungsanleitung
Einführung:
Wenn Sie mehrere elektrische Linearantriebe zum Anheben und Absenken eines Gerätes verwenden möchten, zum Beispiel zwei oder vier Linearantriebe. Da der Hochgeschwindigkeits Gleichstrommotoren in Linearantriebe nicht mit genau der gleichen Geschwindigkeit laufen können, ist auch die Bewegungsgeschwindigkeit des Linearantriebe unterschiedlich. Wenn mehrere Linearantriebe gleichzeitig arbeiten, können ihre tatsächlichen Geschwindigkeiten nicht genau gleich sein. In diesem Fall können wir einen Synchronisation Controller verwenden um mehrere Linearantriebe so zu betreiben, dass sie synchron ansteigen oder abfallen. Sie arbeiten völlig synchron ohne Unterschied.
Arbeitsprinzip:
Wenn Sie eine Synchronisation Controller verwenden möchten, um 2 oder 4 Linearantriebe vollständig synchron zu betreiben, müssen Sie jedem Linearantriebe eingebaute Hall Effekt Sensoren hinzufügen. Und wenn Sie einen Hall Effekt Sensor zusammen mit einem Linearantriebe gekauft haben, installieren wir für Sie den Hall Effekt Sensor im Linearantriebe.
Wenn 2 oder 4 Linearantriebe zusammen laufen, sendet der Hallsensor Hallsignale an die Synchronisation Controller, und die Steuerung passt die Laufgeschwindigkeit jedes Linearantriebs an, sodass alle Linearantriebe mit genau der gleichen Geschwindigkeit laufen.
Merkmal:
Es kann vier elektrische Linearantriebe B so betreiben, dass sie vollständig synchron laufen.
Kabelgebundene Steuerung über einen Steuergriff.
Drahtlose Steuerung über eine Fernbedienung.
Zwei Funktionstasten: Auf und Ab.
Mit Reset Taste.
Parameter:
Arbeitsspannung: 10~30V DC, geeignet für 12V oder 24V Linearantrieb
Arbeitsfrequenz : 315 MHz
Arbeitsabstand : 100m (theoretisch)
Nennstrom: 40A bei 12V oder 20A bei 24V

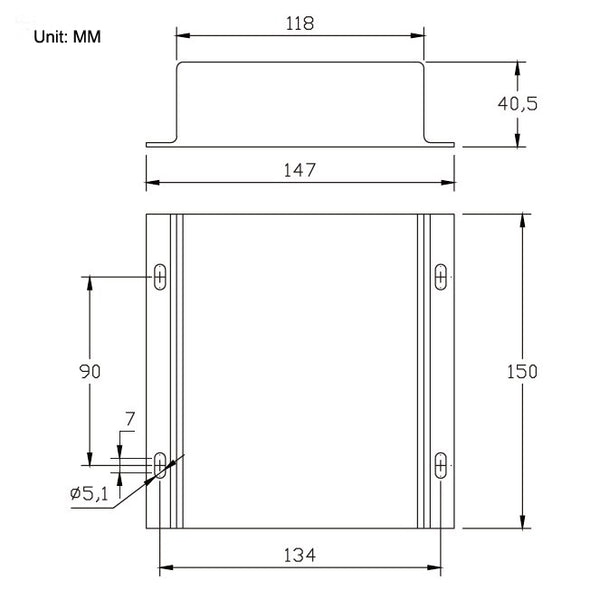

Maße des Gehäuse: 150 x 147 x 40 mm
Betriebstemperatur: -20°C bis +70°C

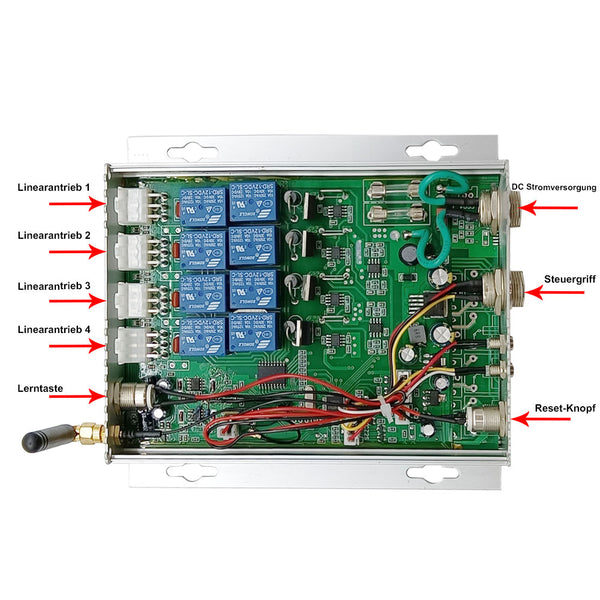

Verdrahtung:
1) Verbinden Sie den Pluspol der DC Stromversorgung mit dem roten Netzkabel des Controllers, und Verbinden sie den Minuspol der DC Stromversorgung mit dem schwarzen Netzkabel des Controllers.

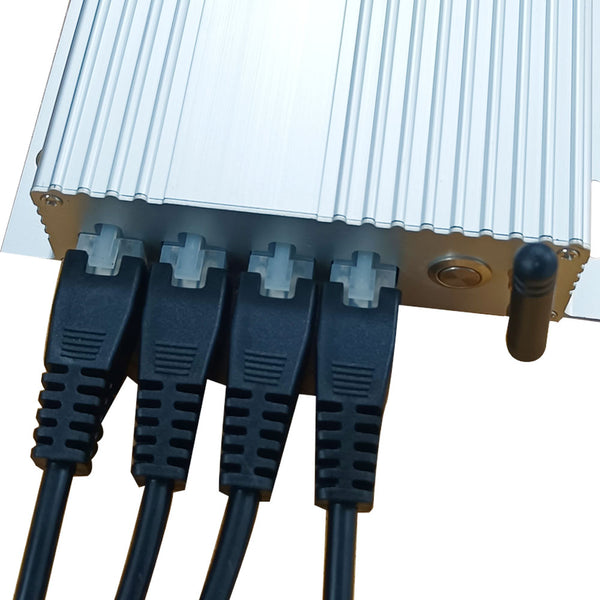

2) Stecken Sie zwei Linearantriebe in die Steuerung.
3) Stecken Sie den Steuergriff in die Steuerung.
Bedienung über den Steuergriff:
1) Drücken Sie die Taste ▲ des Steuergriffs, vier Linearantriebe fahren gleichzeitig nach außen, sie erreichen gleichzeitig den maximalen Hub und stoppen automatisch.
2) Drücken Sie die Taste ▼ des Steuergriffs, vier Linearantriebe fahren gleichzeitig ein, sie fahren gleichzeitig vollständig ein und stoppen automatisch.
3) Während des Betriebs können Sie auch eine beliebige Taste drücken, um vier Linearantriebe gleichzeitig zu stoppen.
Bedienung über die Fernbedienung:
1) Drücken Sie die Taste ▲ der Fernbedienung, vier Linearantriebe fahren gleichzeitig nach außen, sie erreichen gleichzeitig den maximalen Hub und stoppen automatisch.
2) Drücken Sie die Taste ▼ der Fernbedienung, vier Linearantriebe fahren gleichzeitig ein, sie fahren gleichzeitig vollständig ein und stoppen automatisch.
3) Während des Betriebs können Sie auch eine beliebige Taste drücken, um vier Linearantriebe gleichzeitig zu stoppen.
Reset Funktion:
Wenn das System zum ersten Mal verwendet wird, oder wenn das System nicht richtig funktioniert, oder wenn die Linearantriebe nicht mehr perfekt synchronisiert sind, können Sie die Controller mit einer der folgenden drei Methoden zurücksetzen.
Methode 1: Halten Sie zwei Tasten des Steuergriffs gleichzeitig länger als 7 Sekunden gedrückt.
Methode 2: Halten Sie die Reset- Knopf des Controllers und die Taste ▼ des Steuergriffs gleichzeitig länger als 7 Sekunden gedrückt.
Methode 3: Halten Sie die Reset- Knopf des Controllers und die Taste ▼ der Fernbedienung gleichzeitig länger als 7 Sekunden gedrückt.
So koppeln Sie die Fernbedienung mit dem Controller:
Beachten: Wir haben die Fernbedienung mit dem Controller gekoppelt vor Verlassen des Werks.
Bedienung: Drücken und halten Sie die Lerntaste auf dem Controller länger als 3 Sekunden und drücken Sie dann eine beliebige Taste auf der Fernbedienung.
So löschen Sie die Fernbedienung:
Bedienung: Drücken und halten Sie die Lerntaste auf dem Controller 10 Sekunden und lassen Sie diese Taste dann los.

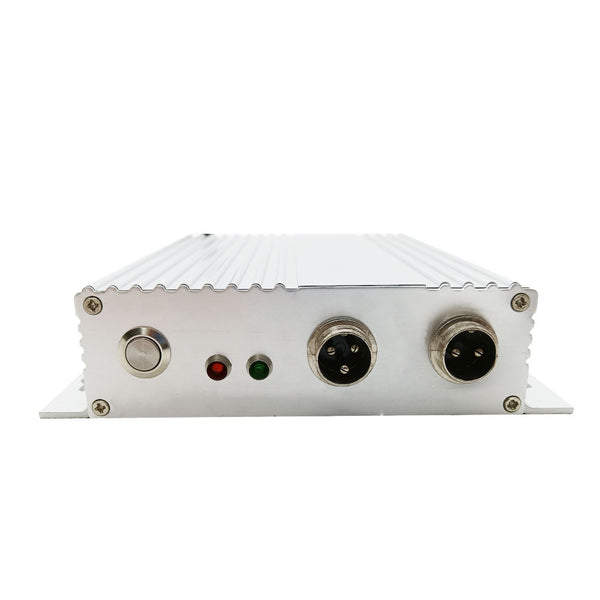

Arbeitsstatus und LED-Anzeigen:
1. Das Einschalten ist normal: Das grüne Licht ist an, und das rote Licht ist aus.
2. Normale Arbeit: Das grüne Licht ist an, das rote Licht ist an, und das rote Licht ist aus, nachdem die Arbeit beendet ist.
3. Überlastung: Das grüne Licht ist an, und das rote Licht ist an. Zu diesem Zeitpunkt kann es nicht normal funktionieren und muss zuerst zurückgesetzt werden.
4. Der Fehler ist zu groß: Das grüne Licht blinkt, und das rote Licht ist aus. Zu diesem Zeitpunkt kann es nicht normal funktionieren und muss zuerst zurückgesetzt werden.
5. Niederspannung: Das grüne Licht ist aus, und das rote Licht ist aus.
6. Ausfall des Hallsensors: Das grüne Licht ist aus, und das rote Licht blinkt.
7. Während des Reset-Vorgangs: Das grüne Licht blinkt, und das rote Licht blinkt. Wenn das Zurücksetzen abgeschlossen ist, das grüne Licht ist an, und das rote Licht ist aus.
Verwenden Sie den Synchronisation Controller um vier industriellen Linearantriebe/Elektrozylinder B zu synchronisieren
Lieferumfang:
1 x Synchronisation Controller (Eine-Steuerung-Vier, für 4 Linearantriebe B)
1 x Steuergriff
1 x Fernbedienung (CP-2)
1 x Netzkabel
1 x Bedienungsanleitung
Einführung:
Wenn Sie mehrere elektrische Linearantriebe zum Anheben und Absenken eines Gerätes verwenden möchten, zum Beispiel zwei oder vier Linearantriebe. Da der Hochgeschwindigkeits Gleichstrommotoren in Linearantriebe nicht mit genau der gleichen Geschwindigkeit laufen können, ist auch die Bewegungsgeschwindigkeit des Linearantriebe unterschiedlich. Wenn mehrere Linearantriebe gleichzeitig arbeiten, können ihre tatsächlichen Geschwindigkeiten nicht genau gleich sein. In diesem Fall können wir einen Synchronisation Controller verwenden um mehrere Linearantriebe so zu betreiben, dass sie synchron ansteigen oder abfallen. Sie arbeiten völlig synchron ohne Unterschied.
Arbeitsprinzip:
Wenn Sie eine Synchronisation Controller verwenden möchten, um 2 oder 4 Linearantriebe vollständig synchron zu betreiben, müssen Sie jedem Linearantriebe eingebaute Hall Effekt Sensoren hinzufügen. Und wenn Sie einen Hall Effekt Sensor zusammen mit einem Linearantriebe gekauft haben, installieren wir für Sie den Hall Effekt Sensor im Linearantriebe.
Wenn 2 oder 4 Linearantriebe zusammen laufen, sendet der Hallsensor Hallsignale an die Synchronisation Controller, und die Steuerung passt die Laufgeschwindigkeit jedes Linearantriebs an, sodass alle Linearantriebe mit genau der gleichen Geschwindigkeit laufen.
Merkmal:
Es kann vier elektrische Linearantriebe B so betreiben, dass sie vollständig synchron laufen.
Kabelgebundene Steuerung über einen Steuergriff.
Drahtlose Steuerung über eine Fernbedienung.
Zwei Funktionstasten: Auf und Ab.
Mit Reset Taste.
Parameter:
Arbeitsspannung: 10~30V DC, geeignet für 12V oder 24V Linearantrieb
Arbeitsfrequenz : 315 MHz
Arbeitsabstand : 100m (theoretisch)
Nennstrom: 40A bei 12V oder 20A bei 24V
Maße des Gehäuse: 150 x 147 x 40 mm
Betriebstemperatur: -20°C bis +70°C
Verdrahtung:
1) Verbinden Sie den Pluspol der DC Stromversorgung mit dem roten Netzkabel des Controllers, und Verbinden sie den Minuspol der DC Stromversorgung mit dem schwarzen Netzkabel des Controllers.
2) Stecken Sie zwei Linearantriebe in die Steuerung.
3) Stecken Sie den Steuergriff in die Steuerung.
Bedienung über den Steuergriff:
1) Drücken Sie die Taste ▲ des Steuergriffs, vier Linearantriebe fahren gleichzeitig nach außen, sie erreichen gleichzeitig den maximalen Hub und stoppen automatisch.
2) Drücken Sie die Taste ▼ des Steuergriffs, vier Linearantriebe fahren gleichzeitig ein, sie fahren gleichzeitig vollständig ein und stoppen automatisch.
3) Während des Betriebs können Sie auch eine beliebige Taste drücken, um vier Linearantriebe gleichzeitig zu stoppen.
Bedienung über die Fernbedienung:
1) Drücken Sie die Taste ▲ der Fernbedienung, vier Linearantriebe fahren gleichzeitig nach außen, sie erreichen gleichzeitig den maximalen Hub und stoppen automatisch.
2) Drücken Sie die Taste ▼ der Fernbedienung, vier Linearantriebe fahren gleichzeitig ein, sie fahren gleichzeitig vollständig ein und stoppen automatisch.
3) Während des Betriebs können Sie auch eine beliebige Taste drücken, um vier Linearantriebe gleichzeitig zu stoppen.
Reset Funktion:
Wenn das System zum ersten Mal verwendet wird, oder wenn das System nicht richtig funktioniert, oder wenn die Linearantriebe nicht mehr perfekt synchronisiert sind, können Sie die Controller mit einer der folgenden drei Methoden zurücksetzen.
Methode 1: Halten Sie zwei Tasten des Steuergriffs gleichzeitig länger als 7 Sekunden gedrückt.
Methode 2: Halten Sie die Reset- Knopf des Controllers und die Taste ▼ des Steuergriffs gleichzeitig länger als 7 Sekunden gedrückt.
Methode 3: Halten Sie die Reset- Knopf des Controllers und die Taste ▼ der Fernbedienung gleichzeitig länger als 7 Sekunden gedrückt.
So koppeln Sie die Fernbedienung mit dem Controller:
Beachten: Wir haben die Fernbedienung mit dem Controller gekoppelt vor Verlassen des Werks.
Bedienung: Drücken und halten Sie die Lerntaste auf dem Controller länger als 3 Sekunden und drücken Sie dann eine beliebige Taste auf der Fernbedienung.
So löschen Sie die Fernbedienung:
Bedienung: Drücken und halten Sie die Lerntaste auf dem Controller 10 Sekunden und lassen Sie diese Taste dann los.
Arbeitsstatus und LED-Anzeigen:
1. Das Einschalten ist normal: Das grüne Licht ist an, und das rote Licht ist aus.
2. Normale Arbeit: Das grüne Licht ist an, das rote Licht ist an, und das rote Licht ist aus, nachdem die Arbeit beendet ist.
3. Überlastung: Das grüne Licht ist an, und das rote Licht ist an. Zu diesem Zeitpunkt kann es nicht normal funktionieren und muss zuerst zurückgesetzt werden.
4. Der Fehler ist zu groß: Das grüne Licht blinkt, und das rote Licht ist aus. Zu diesem Zeitpunkt kann es nicht normal funktionieren und muss zuerst zurückgesetzt werden.
5. Niederspannung: Das grüne Licht ist aus, und das rote Licht ist aus.
6. Ausfall des Hallsensors: Das grüne Licht ist aus, und das rote Licht blinkt.
7. Während des Reset-Vorgangs: Das grüne Licht blinkt, und das rote Licht blinkt. Wenn das Zurücksetzen abgeschlossen ist, das grüne Licht ist an, und das rote Licht ist aus.
