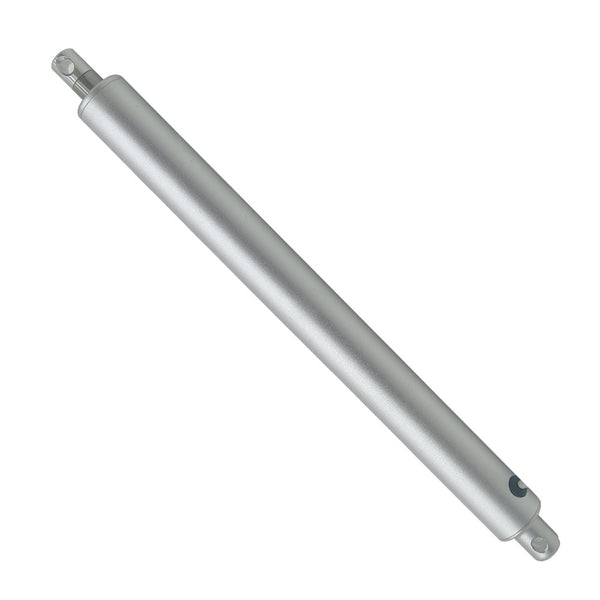

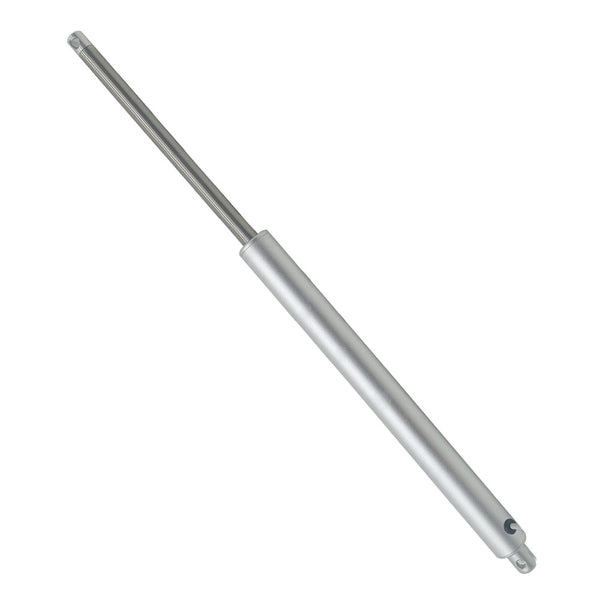

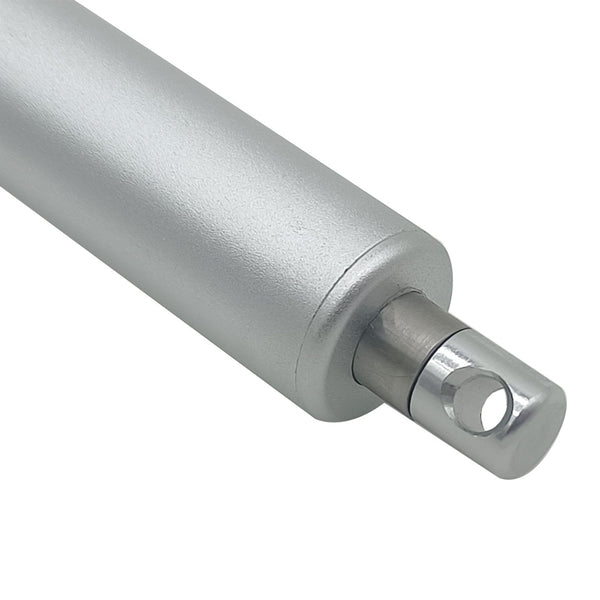

Dieser mini Stifttyp-Linearantrieb hat einen 150 mm Hub. Er zeichnet sich durch ein kompaktes, platzsparendes Design aus und liefert eine maximale Schubkraft von 120 N / 12 kg, wodurch er sich ideal für Anwendungen mit beengten Platzverhältnissen eignet.
Hauptmerkmale:
- Hochwertige Produkte und hochwertige Dienstleistungen
- Metallgehäuse, geeignet für den Einsatz in sehr rauen Umgebungen
- Metallgetriebe, hochfestes verschleißfestes Getriebe
- Teleskoprohr aus Edelstahl und Außenrohr aus Aluminiumlegierung, gute Korrosionsbeständigkeit
- Starker Schub, bis zu 120 N / 12 kg
- Zwei Geschwindigkeits optionen: 9.5±1mm/s, oder 26±2mm/s
- Mehrere Hublänge optionen, von 50 mm bis 300 mm (Wir können jede Hublänge von 50 mm bis 300 mm anpassen, z. B. 70 mm, 125 mm, 270 mm usw.)
- Fortschrittliche wasserdichte und staubdichte Technologie
- Niedrige Stromverbrauch und niedrige Lärm
- Externer Überstromschutz, der Linearantrieb stoppt automatisch wenn die Hubstange die Endposition erreicht.
- Mit Selbsthemmungsfunktion, um die Lastposition nach dem Stopp zu halten, und es ist keine Stromversorgung erforderlich
- Wartungsfrei
Applikation
Hauptsächlich verwendet für Türen, Fenster, Keller, Falltüren,
Solar-Tracking-Systeme, medizinische Geräte, Landmaschinen, Fahrzeuge,
Schiffe, Aufzugsplattformen, Hubtische, TV-Aufzüge, Roboter, Schränke,
Massagesofas, elektrische Betten, medizinische Stühle und andere
elektrische Geräte. Es kann diese Geräte öffnen, schließen, schieben,
ziehen, anheben und absenken.
Es kann hydraulische und pneumatische Produkte ersetzen, um Energie zu
sparen.
Bedienung

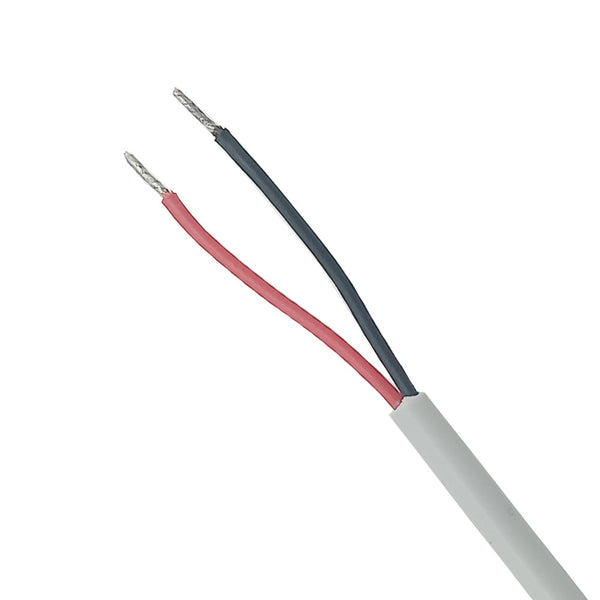

Wenn das rote Stromkabel mit dem Pluspol der Gleichstromversorgung und das schwarze Stromkabel mit dem Minuspol der Gleichstromversorgung verbunden wird, fährt die Hubstange nach außen aus. Nach dem Umpolen der Versorgungsspannung fährt die Hubstange nach innen ein.

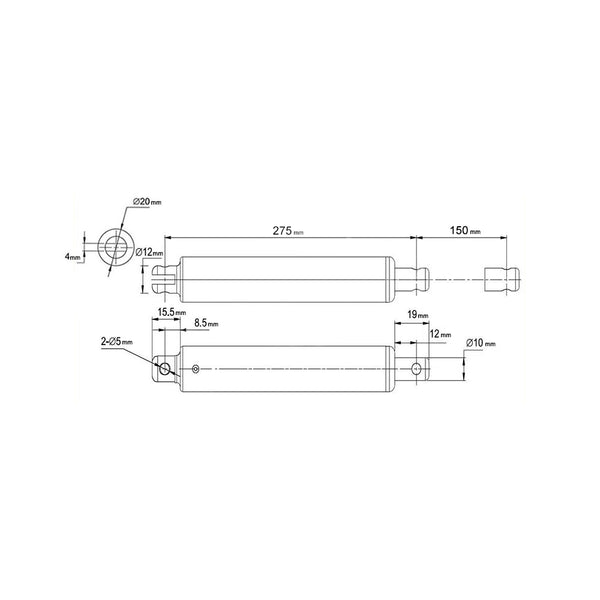

Hub und Länge (Modell 0041583)
| Parameter | Wert |
|---|---|
| Hub | 150 mm |
| Einzugslänge | 275 mm (Mittenabstand zwischen den beiden Montagelöchern, wenn der Linearantrieb vollständig eingefahren ist) |
| Ausfahrlänge | 425 mm (Mittenabstand zwischen den beiden Montagelöchern, wenn der Linearantrieb vollständig ausgefahren isthren ist) |
Der Linearantrieb verfügt über zwei eingebaute Endschalter. Wenn der
Linearantrieb vollständig eingefahren oder ausgefahren ist, stoppt er
automatisch.
Wir können die Position der eingebauten Endschalter während der
Produktion anpassen, um die vom Kunden angegebenen Hub- und
Einzugslängen zu erreichen.

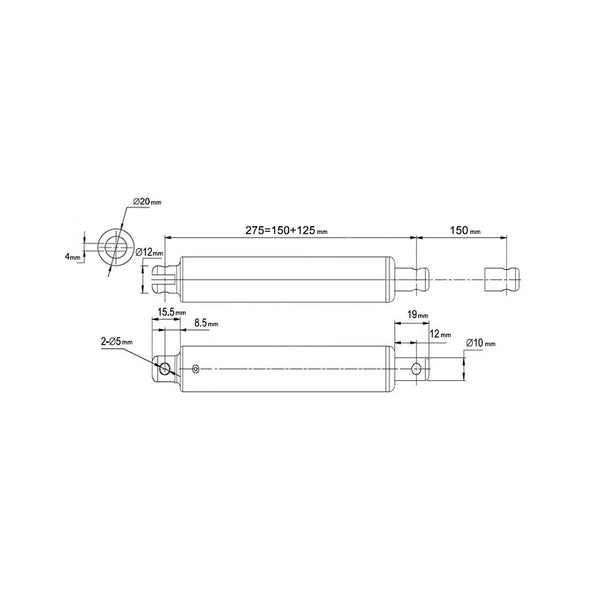

Beachten 1: Der angegebene Hub muss kleiner sein als der Standardhub des bestellten Aktuators. Beispielsweise ist ein angegebener Hub von 130 mm kleiner als der Standardhub des bestellten Aktuators (150 mm). In diesem Fall wird die Einzugslänge entsprechend reduziert, sodass sich eine endgültige Einzugslänge von 255 mm ergibt. Alternativ können Sie die ursprüngliche Standard-Einzugslänge von 275 mm beibehalten.
Beachten 2: Die angegebene Einzugslänge muss kleiner sein als die Standard-Einzugslänge des bestellten Aktuators. Beispielsweise ist eine angegebene Einzugslänge von 250 mm kleiner als die Standard-Einzugslänge des bestellten Aktuators (275 mm). In diesem Fall muss der Hub ebenfalls entsprechend reduziert werden, sodass sich ein endgültiger effektiver Hub von 125 mm ergibt.
Produktspezifikationen
| Parameter | Wert |
|---|---|
| Arbeitsspannung | 12V DC oder 24V DC (24V am häufigsten verwendete) |
| Hub | 150 mm |
| Optionale Geschwindigkeit (ohne Last) | 9.5±1mm/s, oder 26±2mm/s (Die tatsächliche Arbeitsgeschwindigkeit wird sich allmählich verlangsamen, wenn die Last zunimmt.) |
| Max. Last | 120 N / 12 kg bei 6.5mm/s, oder 30 N / 3 kg bei 22mm/s (Linearantrieb kann maximale Tragfähigkeit erreichen, wenn es in vertikaler Richtung arbeitet, und die Zugkraft ist geringer als die Schubkraft.) |
| Empfohlenes Netzteil | 12V/3A oder 24V/3A |
| Außenrohrdurchmesser | 20mm |
| Teleskoprohrdurchmesser | 10mm |
| Durchmesser der Befestigungslöcher für die Front- und Rücksteckverbinder | 5mm |
| Gehäusematerial | Aluminiumlegierung |
| Hubstangenmaterial | Edelstahl |
| Zahnradmaterial | Stahllegierung |
| Motortyp | Gebürsteter Gleichstrommotor |
| Einschaltdauer | 10% |
| Lebensdauer | ca. 25.000 Zyklen |
| Stromkabel | Gewöhnlicher zweiadriger Draht |
| Kabellänge des Linearantriebs | 1000±10% mm, die Länge kann auch an Ihre spezifischen Anforderungen angepasst werde. |
| Zertifizierungen | CE |
| Umgebungstemperatur | -26℃ bis 85℃ |
| Betriebsgeräusch | ca. 38dB~42dB (Linearantriebe mit unterschiedlichen Parametern haben unterschiedliche Geräuschpegel.) |
| Schutzklasse | IP54, nicht für den Außenbereich geeignet |
Unterschiedliche Geschwindigkeiten und entsprechender Maximaler Schubkraft
| Geschwindigkeit ohne Last | Volllastgeschwindigkeit | Max. Last | Arbeitsstrom | |||
|---|---|---|---|---|---|---|
| 12V-Version | 24V-Version | |||||
| Keine Last | Voll Last | Keine Last | Voll Last | |||
| 26±2mm/s | 22±2mm/s | 30 N / 3 kg | 0.15A | 0.52A | 0.08A | 0.3A |
| 9.5±1mm/s | 6.5±1mm/s | 120 N / 12 kg | 0.1A | 0.4A | 0.05A | 0.25A |
Anmerkung:
1. Die obigen Daten sind die maximale Tragfähigkeit, die erreicht werden kann, wenn der Linearantrieb in vertikaler Richtung läuft. Wenn das Gewicht Ihrer Ausrüstung (z. B. einer Kellertür) 100 kg beträgt und Sie einen Linearantrieb zum Öffnen dieser Tür verwenden möchten, müssen Sie die tatsächlich auf den Linearantrieb wirkende Kraft gemäß Ihrer Installationsmethode berechnen. Diese Kraft beträgt in der Regel das 2-5 fache des Gewichts der Kellertür. Wenn Sie nicht wissen, wie man es berechnet, wenden Sie sich bitte an uns, um Hilfe zu erhalten.
2. Das Obige ist die Geschwindigkeit ohne Last, und die tatsächliche Arbeitsgeschwindigkeit wird sich allmählich verlangsamen, wenn die Last zunimmt. Die Geschwindigkeit bei voller Last beträgt etwa 60–70% der Geschwindigkeit ohne Last.
3. Unterschiedliche Geschwindigkeiten entsprechen unterschiedlichen Höchstlasten. Bitte wählen Sie die richtige Geschwindigkeit entsprechend der Geschwindigkeit und der maximalen Belastung, die Sie benötigen.
4. Linearantriebe sind nicht für den Dauerbetrieb mit maximaler Last geeignet, wir empfehlen ihn bei etwa der Hälfte der Maximallast arbeiten zu lassen, um eine längere Lebensdauer zu erreichen.
5. Die maximale Zugkraft der Linearantrieb ist etwas geringer als seine maximale Schubkraft.
Feste Halterung und weiteres Steuerungszubehör
1. Dieser Linearantrieb enthält keine festen Montagehalterungen.
2. Wenn Sie ein Netzteil für den Linearantrieb benötigen, klicken Sie bitte hier , um es zu kaufen.

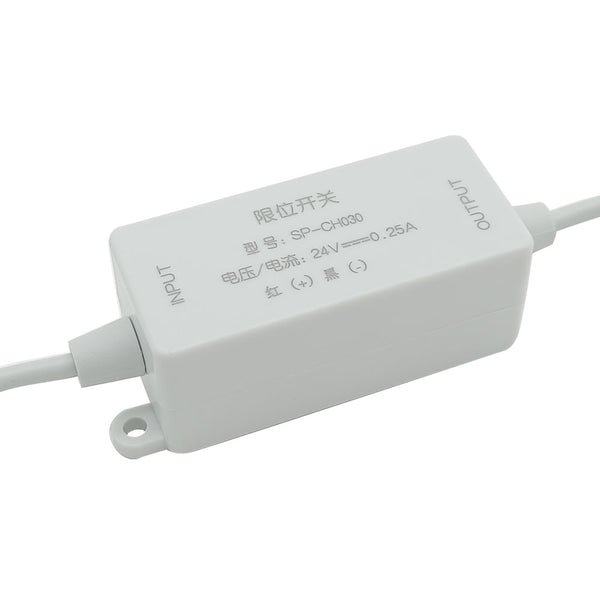

3. Wenn Sie externe Endschalter verwenden möchten, um den Linearantrieb an einer beliebigen Position zu stoppen, klicken Sie bitte hier , um zu kaufen.
4. Wenn Sie einen Handschalter/manuellen Schalter verwenden möchten, um Linearantriebe zu bedienen, klicken Sie bitte hier , um zu kaufen.
5. Wenn Sie einen Fernbedienungsschalter verwenden möchten, um Linearantriebe drahtlos zu bedienen, klicken Sie bitte hier , um zu kaufen.
Produktionszeit & Retoure oder Austausch
Die Linearantriebe sind kundenspezifische Produkte und nicht auf Lager. Wir brauchen 3~7 Arbeitstage, um sie nach den in Ihrer Bestellung angegebenen Parametern herzustellen und können daher keine Rücksendungen akzeptieren oder Bestellungen stornieren. Wenn die Kunden selbst ungeeignete Linearantriebe bestellen, nehmen wir auch keinen Umtausch an, bitte haben Sie Verständnis.
