200MM 12V 24V Mini Elektrozylinder Stifttyp Linearantrieb E (Modell 0041584)

Normaler Preis €135,00

Wie steuert man einen Linearantrieb? Nutzung manueller Steuerungen zur Steuerung von Linearantrieben
Bitte klicken Sie hie: https://www.linear-antrieb.de/blogs/news/wie-steuert-man-einen-linearantrieb-manuell-steuerung-linearantrieb


Video :

Messen Sie den Arbeitsstrom des Mini Stifttyp Linearantrieb E bei verschiedenen Schubkräften

So Verwenden Sie die Fernbedienungsteuerungkit des Linearantriebs Elektrozylinder zu steuern (Modell 0020317)

So verwenden Sie den drahtlosen Controller, um die Geschwindigkeit des Linearantriebs fernzusteuern (Modell 0020151)

So verwenden Sie den drahtlose Steuerung steuert die Geschwindigkeit des Linearantriebs aus der Ferne (Modell 0020153)

So Verwenden Sie die Drehzahlregler des Elektrozylinder zu steuern (Modell 0044009)

So Verwenden Sie die Manueller Drucktastenschalter des Elektrozylinder zu steuern (Modell 0040024)

So Verwenden Sie die Steuerung des Elektrozylinder zu steuern (Modell 0043011)

So Verwenden Sie die Kippschalter des Elektrozylinder zu steuern (Modell 0043013)

So schließen Sie zwei externe Endschalter an einen elektrischen Linearantrieb an (Modell 0010013)

Applikation:
Hauptsächlich verwendet für Türen, Fenster, Solar-Tracking-Systeme, medizinische Geräte, Landmaschinen, Fahrzeuge, Schiffe, Aufzugsplattformen, Hubtische, TV-Aufzüge, Roboter, Schränke, Massagesofas, elektrische Betten, medizinische Stühle und andere elektrische Geräte. Es kann diese Geräte öffnen, schließen, schieben, ziehen, anheben und absenken.
Es kann hydraulische und pneumatische Produkte ersetzen, um den Stromverbrauch zu sparen.

Kennzeichen:
Hochwertige Produkte und hochwertige Dienstleistungen
Metallgehäuse, geeignet für den Einsatz in sehr rauen Umgebungen
Metallgetriebe, hochfestes verschleißfestes Getriebe
Teleskoprohr aus Edelstahl und Außenrohr aus Aluminiumlegierung, gute Korrosionsbeständigkeit
Starker Schub, bis zu 120N / 12 kg
Zwei Geschwindigkeits optionen
Mehrere Hublänge optionen, von 50 mm bis 300 mm
Fortschrittliche wasserdichte und staubdichte Technologie
Niedrige Stromverbrauch und niedrige Lärm

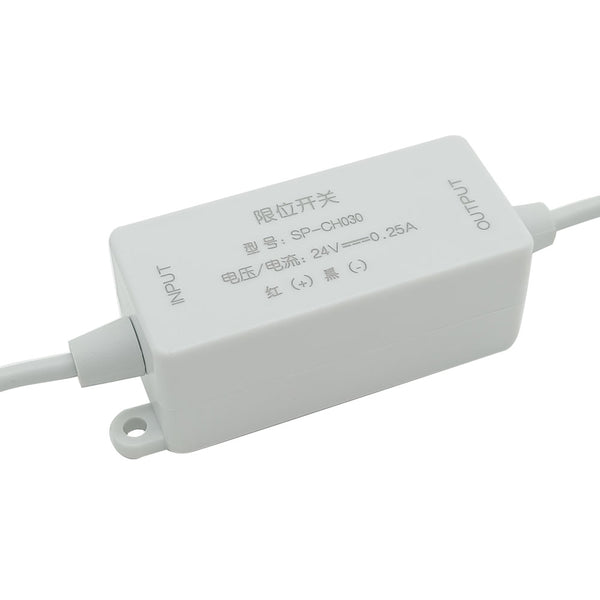

Externer Überstromschutz, der Linearantrieb stoppt automatisch wenn die Hubstange die Endposition erreicht.
Hohe Selbsthemmung, nach dem Stoppen automatisch verriegeln, und es ist keine Stromversorgung erforderlich.
Wartungsfrei

Spezifikationen:
Optionale Arbeitsspannung: 12V DC oder 24V DC. Sofern Sie nicht nur eine 12V Stromversorgung zur Verfügung haben, empfehlen wir Ihnen, einen Linearantrieb mit 24V Arbeitsspannung zu wählen.
Hubbereich: 200 mm
Optionale Geschwindigkeit: 9.5mm±1mm/s, oder 26mm±2mm/s
Das Obige ist die Geschwindigkeit ohne Last, und die tatsächliche Arbeitsgeschwindigkeit wird sich allmählich verlangsamen, wenn die Last zunimmt.
Max. Last: 120N / 12 kg bei 6.5mm/s, oder 30N / 3 kg bei 22mm/s
Linearantrieb kann maximale Tragfähigkeit erreichen, wenn es in vertikaler Richtung arbeitet, und die Zugkraft ist geringer als die Schubkraft.
Bitte verwenden Sie ein 12V/3A oder 24V/3A Netzteil, um einen Linearaktuator mit Strom zu versorgen.

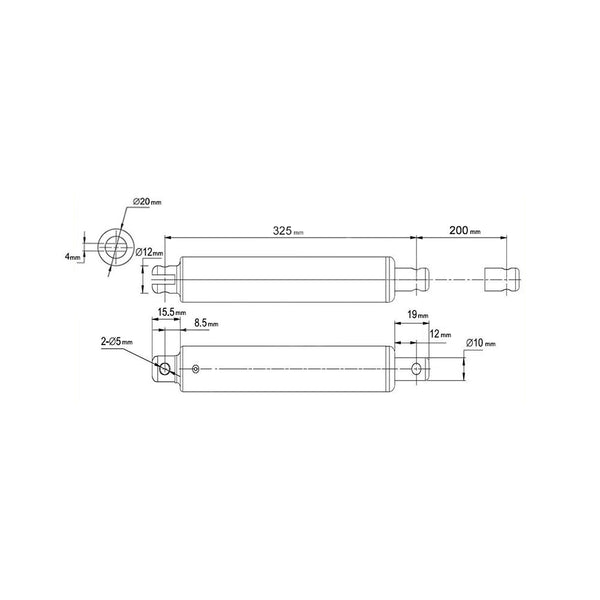

Außenrohrdurchmesser: 20mm

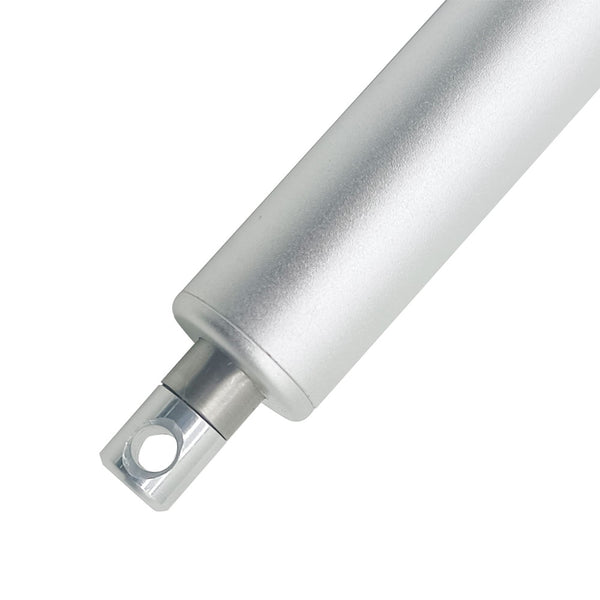

Teleskoprohrdurchmesser: 10mm

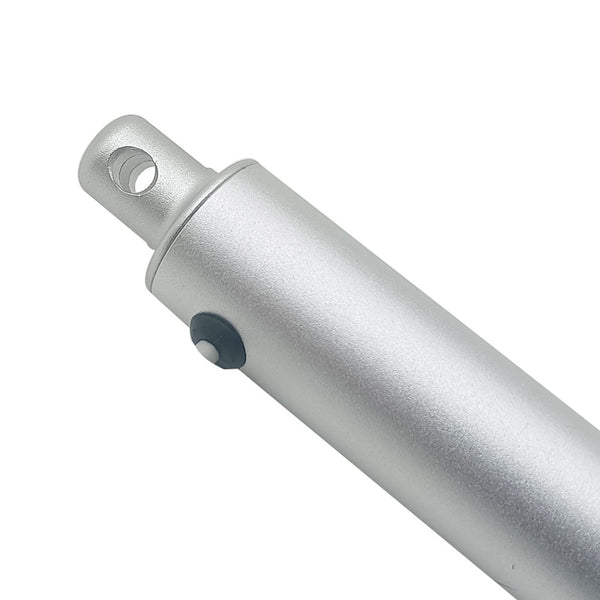

Durchmesser der Befestigungslöcher: 5mm

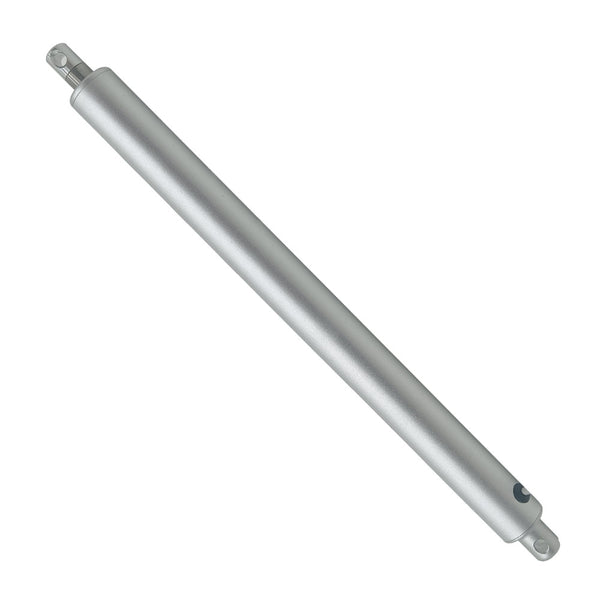

Gehäusematerial: Aluminiumlegierung

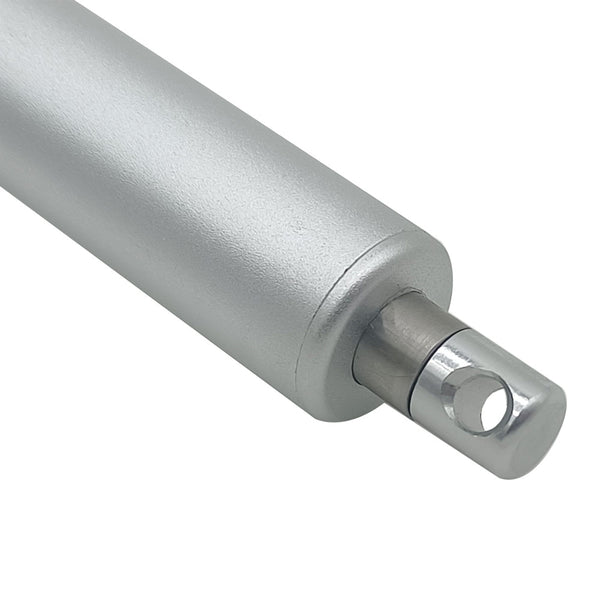

Hubstangenmaterial: Edelstahl
Zahnradmaterial: Stahllegierung
Motortyp: Gebürsteter Gleichstrommotor
Einschaltdauer: 10%

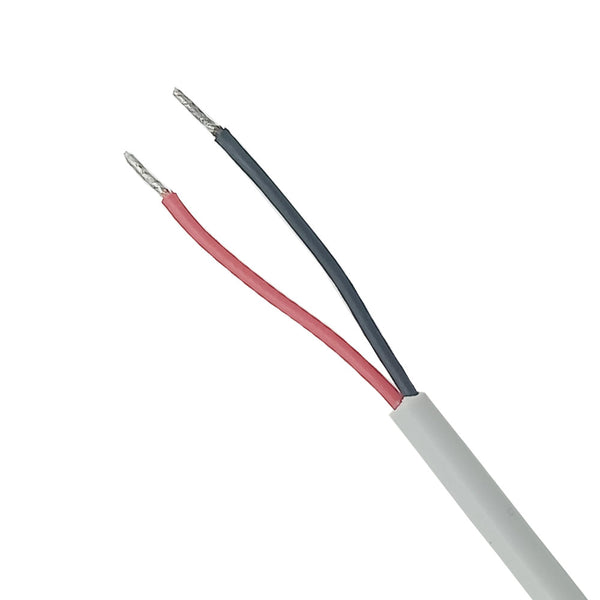

Steckerstandard: Gewöhnlicher zweiadriger Draht
Zertifizierungen: CE
Umgebungstemperatur: -26℃ bis 85℃
Betriebsgeräusch: ca. 38dB~42dB (Linearantriebe mit unterschiedlichen Parametern haben unterschiedliche Geräuschpegel.)
Schutzklasse: IP54

Montagehalterungen:
Dieser Linearantrieb enthält keine festen Montagehalterungen.

Bedienung:

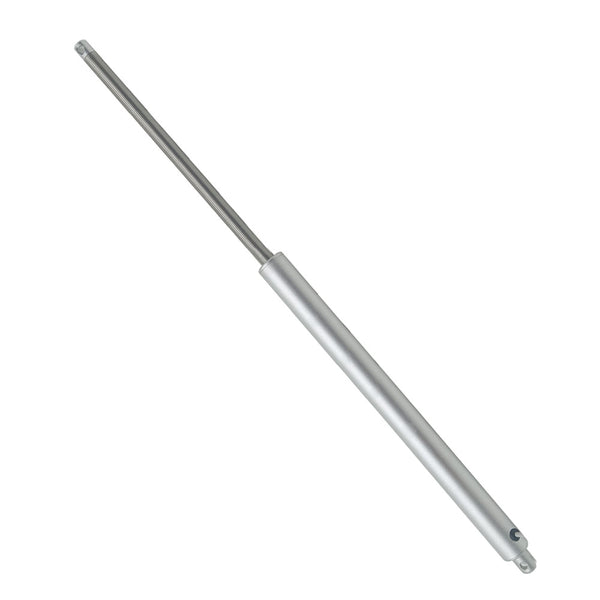

Wenn der Linearaktuator an eine Gleichstromversorgung angeschlossen ist, die Hubstange wird sich nach außen erstrecken; nach dem Umschalten der Leistung in die umgekehrte Richtung, die Hubstange fährt nach innen ein.
Die Bewegungsrichtung der Hubstange kann durch Umpolen der Gleichstromversorgung geändert werden.

Anmerkung:
1. Wenn Sie zwei oder mehr Linearantriebe betreiben möchten, um die Bewegung vollständig zu synchronisieren, Bitte kontaktieren Sie uns für spezifische Lösungen.
2. Wenn Sie ein Netzteil für den Linearantrieb benötigen, klicken Sie bitte hier um sie zu kaufen.
3. Wenn Sie externe Endschalter verwenden möchten, um den Linearantrieb an einer beliebigen Position zu stoppen, klicken Sie bitte hier um zu kaufen.
4. Wenn Sie einen Fernbedienungsschalter verwenden möchten, um Linearantriebe drahtlos zu bedienen, klicken Sie bitte hier um zu kaufen.

Unterschiedliche Geschwindigkeiten und entsprechender Maximaler Schubkraft:
Geschwindigkeit ohne Last Volllastgeschwindigkeit Max. Last Arbeitsstrom
12V-Version 24V-Version
Keine Last Voll Last Keine Last Voll Last
26mm±2mm/second 22mm±2mm/second 30N / 3 Kgs 0.15A 0.52A 0.08A 0.3A
9.5mm±1mm/second 6.5mm±1mm/second 120N / 12 Kgs 0.1A 0.4A 0.05A 0.25A

Anmerkung:
1. Die obigen Daten sind die maximale Tragfähigkeit, die erreicht werden kann, wenn der Linearantrieb in vertikaler Richtung läuft. Wenn das Gewicht Ihrer Ausrüstung (z. B. einer Kellertür) 100 kg beträgt und Sie einen Linearantrieb zum Öffnen dieser Tür verwenden möchten, müssen Sie die tatsächlich auf den Linearantrieb wirkende Kraft gemäß Ihrer Installationsmethode berechnen. Diese Kraft beträgt in der Regel das 2-5 fache des Gewichts der Kellertür. Wenn Sie nicht wissen, wie man es berechnet, wenden Sie sich bitte an uns, um Hilfe zu erhalten.
2. Das Obige ist die Geschwindigkeit ohne Last, und die tatsächliche Arbeitsgeschwindigkeit wird sich allmählich verlangsamen, wenn die Last zunimmt. Die Geschwindigkeit bei voller Last beträgt etwa 60–70% der Geschwindigkeit ohne Last.
3. Unterschiedliche Geschwindigkeiten entsprechen unterschiedlichen Höchstlasten. Bitte wählen Sie die richtige Geschwindigkeit entsprechend der Geschwindigkeit und der maximalen Belastung, die Sie benötigen.
4. Linearantriebe sind nicht für den Dauerbetrieb mit maximaler Last geeignet, wir empfehlen ihn bei etwa der Hälfte der Maximallast arbeiten zu lassen, um eine längere Lebensdauer zu erreichen.
5. Die maximale Zugkraft der Linearantrieb ist etwas geringer als seine maximale Schubkraft.

Retoure oder Austausch:
Die Linearantriebe sind kundenspezifische Produkte, wir müssen sie gemäß den in Ihrer Bestellung angegebenen Parametern herstellen, damit wir keine Rücksendungen akzeptieren oder Bestellungen stornieren können. Bestellen Kunden ungeeignete Linearantriebe selbst, nehmen wir auch keinen Umtausch an, bitte haben Sie Verständnis.
