Applikation:
Einführung:

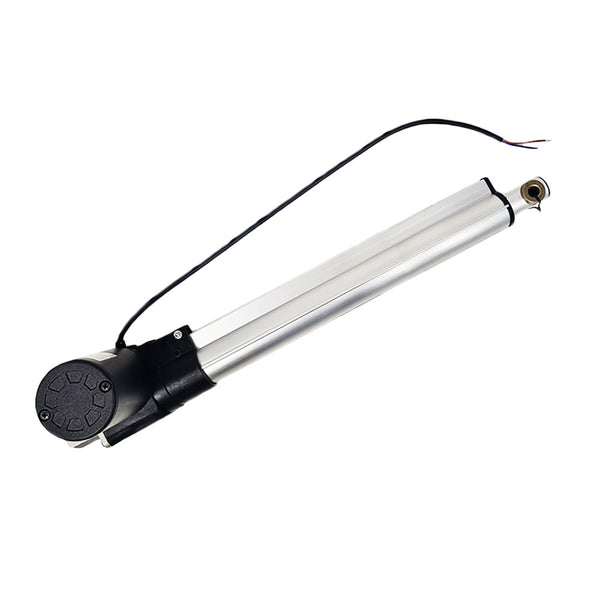

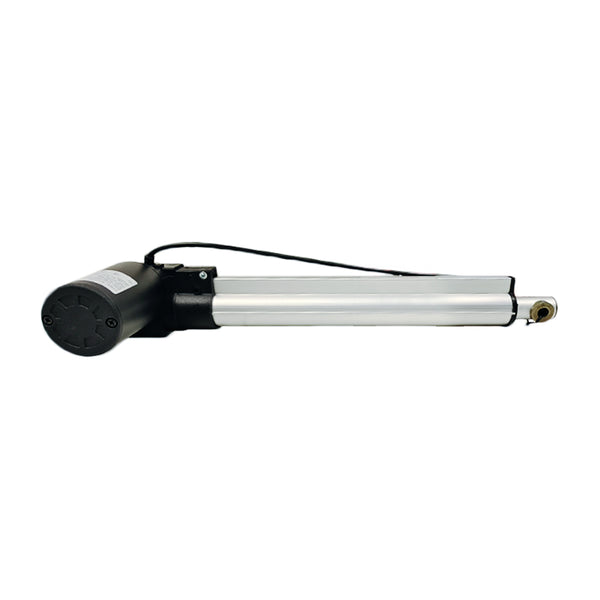

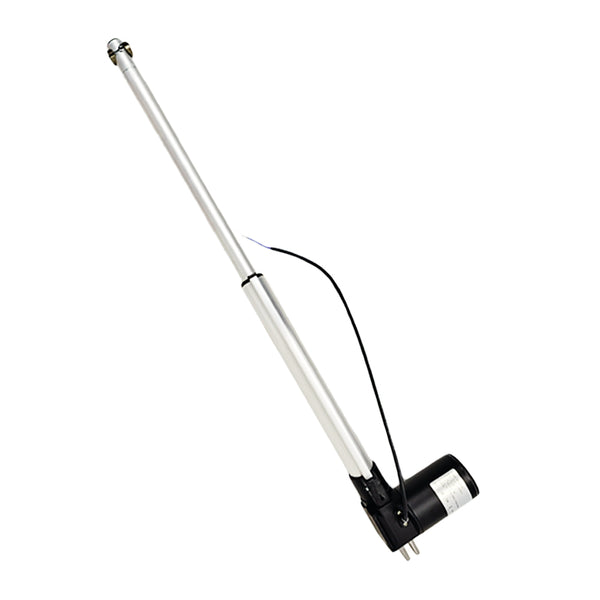

Dies ist ein Linearantrieb, der speziell für Kellertür-Szenarien entwickelt wurde. Er verfügt nur über eine Schubfunktion und keine Zugkraft.
Wenn der Linearantrieb sich im vollständig eingefahrenen Zustand befindet, falls ein Stromausfall eintritt, kann der Linearantrieb manuell ausgefahren oder eingefahren werden, um die Kellertür manuell zu öffnen oder zu schließen.
Wenn der Linearantrieb sich im ausgefahrenen Zustand befindet, falls ein Stromausfall eintritt, bleibt der Linearantrieb stationär. Der Linearantrieb kann manuell ausgefahren werden, um die Kellertür zu öffnen, aber er kann nicht manuell eingefahren werden, um die Kellertür zu schließen. Sie müssen warten, bis die Stromversorgung wiederhergestellt ist, bevor Sie den Linearantrieb betätigen können, um ihn einzufahren und die Kellertür zu schließen.
Kennzeichen:
Hochwertige Produkte und hochwertige Dienstleistungen
Hochfestes verschleißfestes Getriebe
Teleskoprohr und Außenrohr aus Aluminiumlegierung, gute Korrosionsbeständigkeit
Robustes Design, Hochleistungs Gleichstrommotor
Starker Schub, bis zu 6000N / 600 kg (ohne Zugkraft)
Mehrere Geschwindigkeits optionen, von 5 mm/s bis 18 mm/s
Mehrere Hublänge optionen, von 10 mm bis 2000 mm
Wir können jede Hublänge von 10 mm bis 2000 mm anpassen, z. B. 270 mm, 380 mm, 460 mm usw.
Fortschrittliche wasserdichte und staubdichte Technologie
Niedrige Stromverbrauch und niedrige Lärm
Eingebaute zwei Endlagenschalter, der Linearantrieb stoppt automatisch wenn die Hubstange die Endposition erreicht.
Eingebauter Endschaltersignalausgang ist optional.
Eingebauter Hallsensor ist optional, sodass Sie mit dem Synchronregler 2, 3 oder 4 Linearantriebe voll synchron betreiben können.
Mit Selbsthemmungsfunktion, um die Lastposition nach dem Stopp zu halten, und es ist keine Stromversorgung erforderlich.
Wartungsfrei
Spezifikationen:
Optionale Arbeitsspannung: 12V DC oder 24V DC, und 24V ist die am häufigsten verwendete Betriebsspannung.
Hubbereich: 250 mm
Optionale Geschwindigkeit: 5±1mm/s, 9±2mm/s, 14±3mm/s, 18±4mm/s
Das Obige ist die Geschwindigkeit ohne Last, und die tatsächliche Arbeitsgeschwindigkeit wird sich allmählich verlangsamen, wenn die Last zunimmt.
Max. Last: 6000N / 600 kg bei 5mm/s
Linearantrieb kann maximale Tragfähigkeit erreichen, wenn es in vertikaler Richtung arbeitet, und die Zugkraft ist geringer als die Schubkraft.
Leerlaufstrom: 1~2A bei 12V oder 0.5~1A bei 24V
Volllaststrom: 6~12A bei 12V oder 3~6A bei 24V
Bitte verwenden Sie ein 12V/10A oder 24V/5A Netzteil, um einen Linearantriebe mit Strom zu versorgen, oder verwenden Sie ein 12V/20A oder 24V/10A Netzteil, um zwei Linearantriebe mit Strom zu versorgen, oder verwenden Sie ein 12V/50A oder 24V/25A Netzteil, um drei oder vier Linearantriebe mit Strom zu versorgen.
Wellendurchmesser: 24mm
Der Durchmesser der Befestigungslöcher für die Front- und Rückverbinder: 10 mm
Gehäusematerial: Aluminiumlegierung
Hubstangenmaterial: Aluminiumlegierung
Zahnradmaterial: Polymer-Kunststoff
Motortyp: Gebürsteter Gleichstrommotor

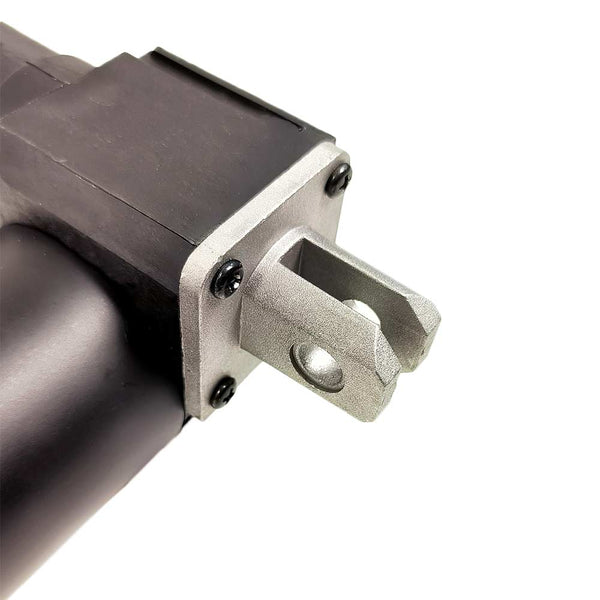

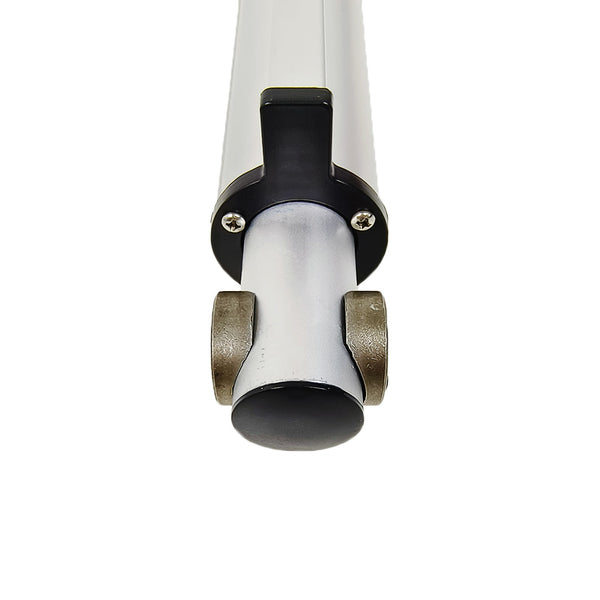

Der Frontsteckverbinderstil kann angepasst werden: Standardmäßig ist es ein Steckverbinder mit offenem Loch, der mit Schlitzstecker, Innengewindestecker usw. angepasst werden kann. Sie können Zeichnungen zur Anpassung bereitstellen.
Die Ausrichtung der Front- und Rücksteckverbinder ist standardmäßig; wir können sie während der Produktion entsprechend den Kundenanforderungen um 90 Grad drehen.
Einschaltdauer: 10%, max. 3 Minuten Dauerbetrieb
Lebensdauer: ca. 25.000 Zyklen
Stromkabel: Zweidrähtiges Kabel für normale Linearantriebe; Sechsadriges Kabel für Linearantriebe mit eingebauten Hall-Sensoren; vier-, fünf- oder sechsadriges Kabel für Linearantriebe mit eingebauten Endschaltersignalausgängen.
Kabellänge der normalen Linearantrieb: 1000±10% mm, die Länge kann auch an Ihre spezifischen Anforderungen angepasst werden.
Zertifizierungen: CE
Umgebungstemperatur: -26℃ bis 85℃
Betriebsgeräusch: ca. 42dB~46dB (Linearantriebe mit unterschiedlichen Parametern haben unterschiedliche Geräuschpegel.)
Schutzklasse: IP54, nicht für den Außenbereich geeignet.

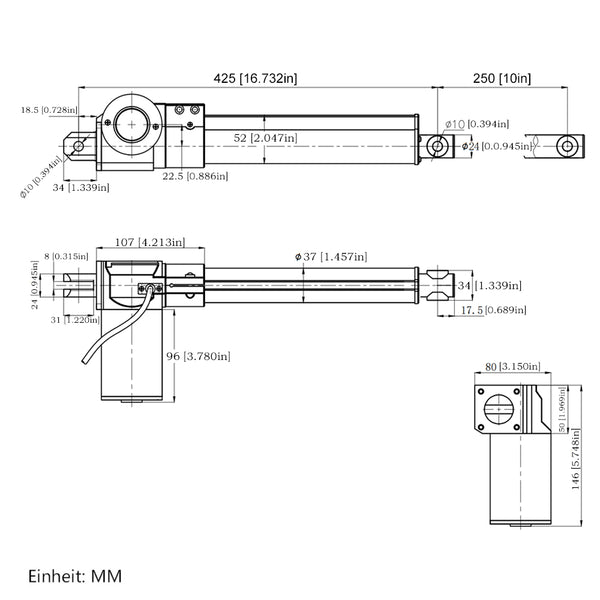

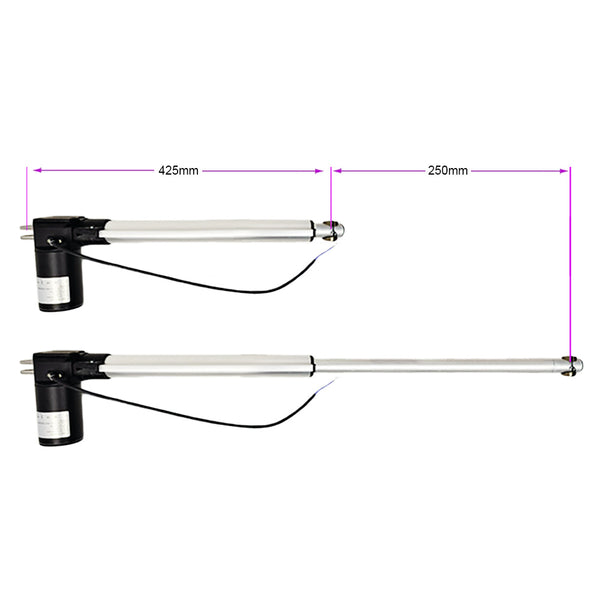

Hub und Länge (Modell 0041532-7):
Hub: 250 mm
Einzugslänge: Wenn der Linearantrieb vollständig eingefahren ist, beträgt der Mittenabstand zwischen den beiden Montagelöchern 425 mm.
Ausfahrlänge: Wenn der Linearantrieb vollständig ausgefahren ist, beträgt der Mittenabstand zwischen den beiden Montagelöchern 675 mm.
Der Linearantrieb verfügt über zwei eingebaute Endschalter. Wenn der Linearantrieb vollständig eingefahren oder ausgefahren ist, stoppt er automatisch.
Wir können die Position der eingebauten Endschalter während der Produktion anpassen, um die vom Kunden angegebenen Hub- und Einzugslängen zu erreichen. Geben Sie beispielsweise die Hublänge von 230 mm und die Einzugslänge von 450 mm an.
Beachten: Die angegebene Einzugslänge muss größer als die ursprüngliche Länge sein, und der angegebene Hub muss kleiner als der ursprüngliche Hub sein.

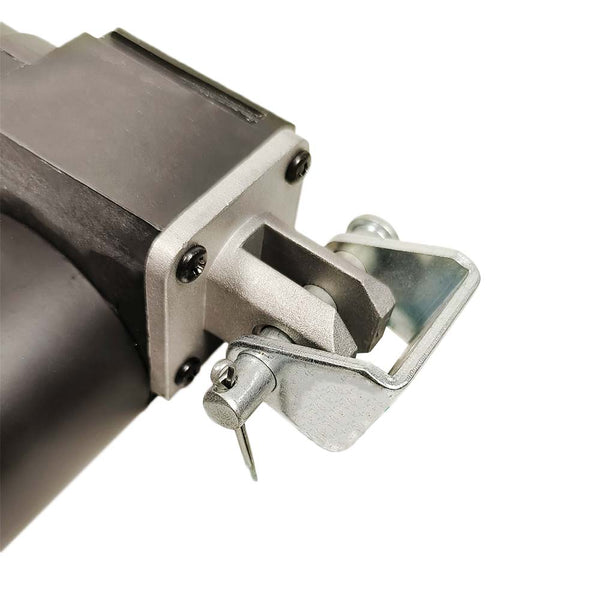

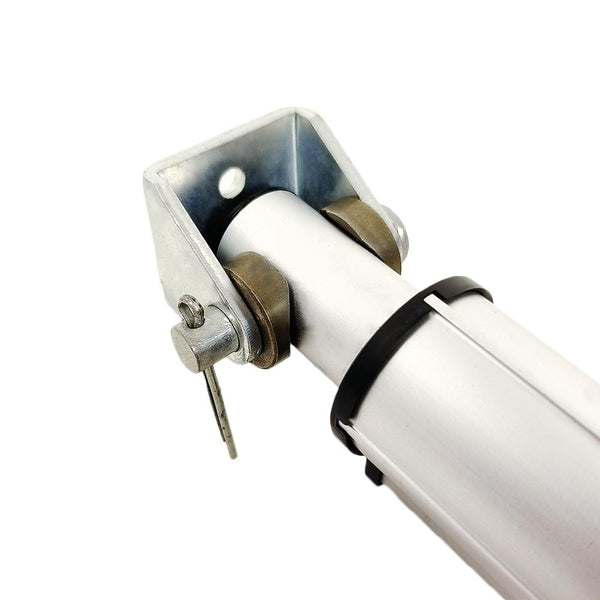

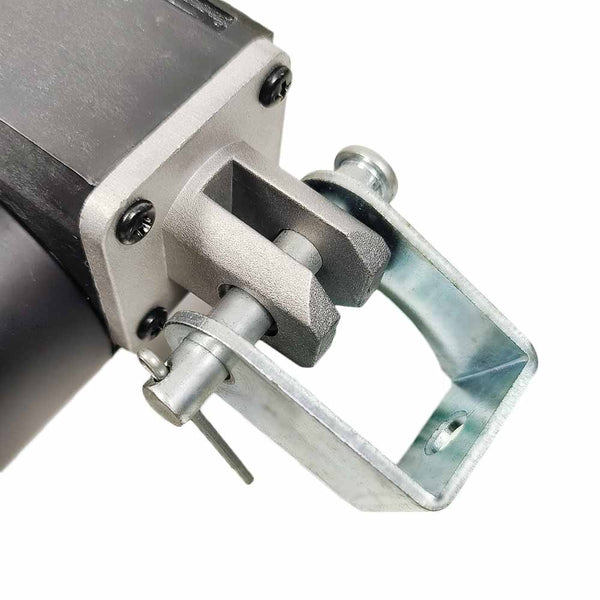

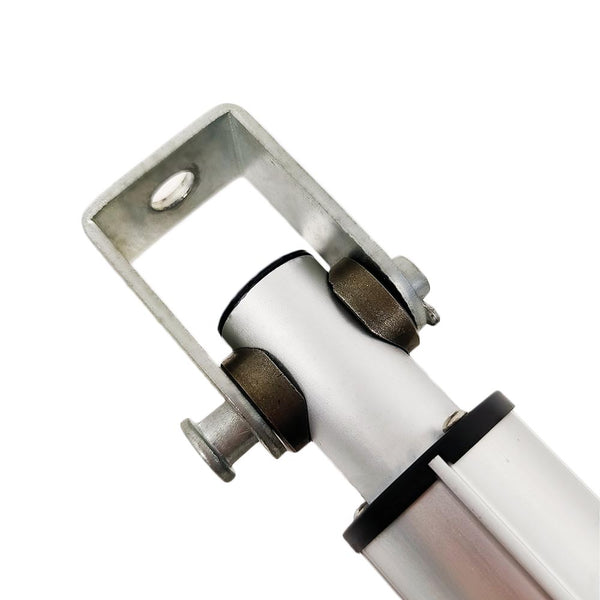

Montagehalterungen:
1. Dieser Linearantrieb enthält keine festen Montagehalterungen. klicken Sie bitte hier um sie zu kaufen.
2. Jeder Linearantrieb würde zwei Montagehalterungen benötigen, einer um den Kopf des Linearantriebs zu befestigen, und eine andere um die Unterseite des Linearantriebs zu befestigen.

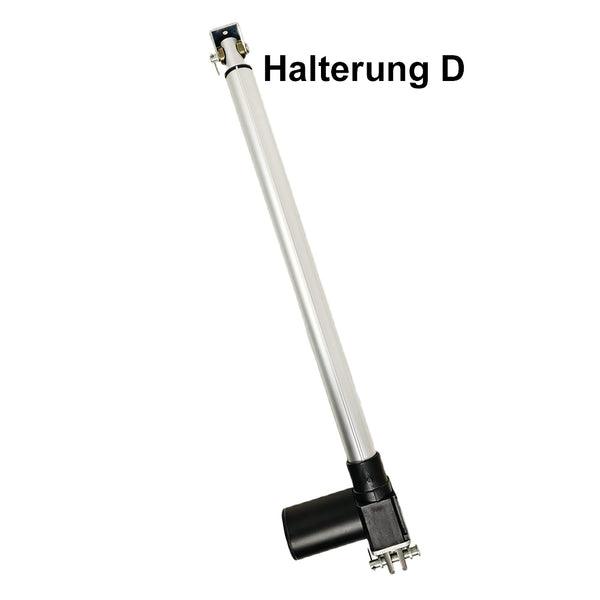

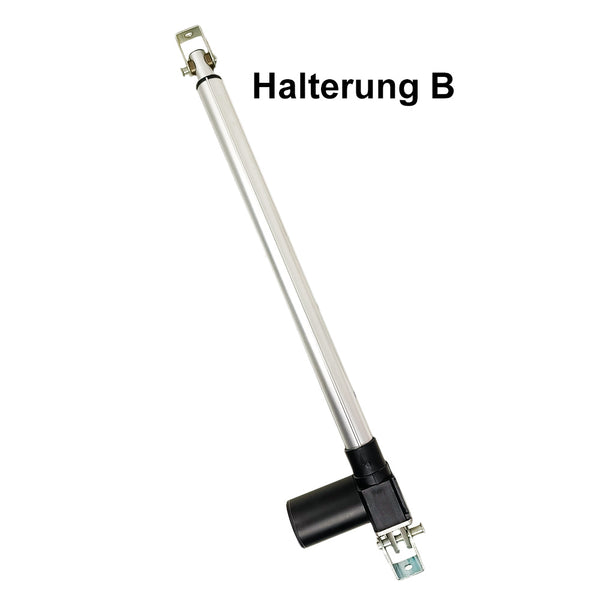

3. Kompatible Montagehalterungen: Halterung B und Halterung D .
4. Dieser Linearantrieb ist auch mit zwei flachen Montagehalterungen kompatible: Flache Platten Halterung zur Fixierung des Kopfes (Modell 0043073) und Flache Platten Halterung zur Fixierungder Unterseite (Modell 0043074) .
5. Der Frontsteckverbinderstil des Linearantriebs kann angepasst werden: Standardmäßig ist es ein Steckverbinder mit offenem Loch, der mit Schlitzstecker, Innengewindestecker usw. angepasst werden kann. Und Sie können Zeichnungen zur Anpassung bereitstellen. Wenn Sie eine Anpassung benötigen, klicken Sie hier , um die Anpassungsoption zu erwerben.
6. Die Fischaugen Gelenklager des Linearantriebs kann individuell angepasst und in Kombination mit dem Innengewindestecker verwendet werden. Wenn Sie eine Anpassung benötigen, klicken Sie hier , um die Anpassungsoption zu erwerben.
7. Die Ausrichtung der Front- und Rücksteckverbinder des Linearantriebs ist standardmäßig; wir können sie während der Produktion entsprechend den Kundenanforderungen um 90 Grad drehen. Um den Frontstecker um 90 Grad zu drehen, klicken Sie hier , um die Drehoption zu erwerben.
Bedienung:
Wenn das braune Stromkabel mit dem Pluspol der Gleichstromversorgung und das blaue Stromkabel mit dem Minuspol der Gleichstromversorgung verbunden wird, fährt die Hubstange nach außen aus. Nach dem Umpolen der Versorgungsspannung fährt die Hubstange nach innen ein.
Wenn der Linearantrieb sich im vollständig eingefahrenen Zustand befindet, falls ein Stromausfall eintritt, kann die Hubstange manuell ausgefahren oder eingefahren werden, um die Kellertür manuell zu öffnen oder zu schließen.
Wenn der Linearantrieb sich im ausgefahrenen Zustand befindet, falls ein Stromausfall eintritt, bleibt der Linearantrieb stationär. Die Hubstange kann manuell ausgefahren werden, um die Kellertür zu öffnen, aber er kann nicht manuell eingefahren werden, um die Kellertür zu schließen. Sie müssen warten, bis die Stromversorgung wiederhergestellt ist, bevor Sie den Linearantrieb betätigen können, um ihn einzufahren und die Kellertür zu schließen.
Anmerkung: Nachdem die Hubstange manuell ausgefahren wurde, muss sie manuell in ihre Ausgangsposition zurückgeschoben werden. Dies ist hilfreich für die nächste Operation nach der Wiederherstellung der Stromversorgung.
Anmerkung:
1. Wenn Sie ein Netzteil für den Linearantrieb benötigen, klicken Sie bitte hier um sie zu kaufen.
2. Wenn Sie externe Endschalter verwenden möchten, um den Linearantrieb an einer beliebigen Position zu stoppen, klicken Sie bitte hier um zu kaufen.
3. Wenn Sie einen Fernbedienungsschalter verwenden möchten, um Linearantriebe drahtlos zu bedienen, klicken Sie bitte hier um zu kaufen.
4. Wenn Sie zwei, drei oder vier Linearaktuatoren vollständig synchron steuern möchten, müssen Sie diesen Linearaktuatoren Hall Effekt Sensor hinzufügen, und einen Synchronisation Controller kaufen. klicken Sie bitte hier um zu kaufen.
Unterschiedliche Geschwindigkeiten und entsprechender Maximaler Schubkraft:
| Leerlaufdrehzahl | Volllastgeschwindigkeit | Maximaler Schubkraft | Selbsthemmungskraft |
| 5mm/s | 3.5mm/s | 6000N / 600 kg | 6500N / 650 kg |
| 9mm/s | 7mm/s | 3000N / 300 kg | 3300N / 330 kg |
| 14mm/s | 10mm/s | 2500N / 250 kg | 2800N / 280 kg |
| 18mm/s | 13mm/s | 1500N / 150 kg | 1700N / 170 kg |
Anmerkung:
1. Die obigen Daten sind die maximale Tragfähigkeit, die erreicht werden kann, wenn der Linearantrieb in vertikaler Richtung läuft. Wenn das Gewicht Ihrer Ausrüstung (z. B. einer Kellertür) 100 kg beträgt und Sie einen Linearantrieb zum Öffnen dieser Tür verwenden möchten, müssen Sie die tatsächlich auf den Linearantrieb wirkende Kraft gemäß Ihrer Installationsmethode berechnen. Diese Kraft beträgt in der Regel das 2-5 fache des Gewichts der Kellertür. Wenn Sie nicht wissen, wie man es berechnet, wenden Sie sich bitte an uns, um Hilfe zu erhalten.
2. Das Obige ist die Geschwindigkeit ohne Last, und die tatsächliche Arbeitsgeschwindigkeit wird sich allmählich verlangsamen, wenn die Last zunimmt. Die Geschwindigkeit bei voller Last beträgt etwa 60–70% der Geschwindigkeit ohne Last.
3. Unterschiedliche Geschwindigkeiten entsprechen unterschiedlichen Höchstlasten. Bitte wählen Sie die richtige Geschwindigkeit entsprechend der Geschwindigkeit und der maximalen Belastung, die Sie benötigen.
4. Linearantriebe sind nicht für den Dauerbetrieb mit maximaler Last geeignet, wir empfehlen ihn bei etwa der Hälfte der Maximallast arbeiten zu lassen, um eine längere Lebensdauer zu erreichen.
Produktionszeit:
Die Linearantriebe sind kundenspezifische Produkte, und diese Produkte sind nicht auf Lager, wir brauchen 3~7 Arbeitstage, um sie nach den in Ihrer Bestellung angegebenen Parametern herzustellen.
Retoure oder Austausch:
Die Linearantriebe sind kundenspezifische Produkte, wir müssen sie gemäß den in Ihrer Bestellung angegebenen Parametern herstellen, damit wir keine Rücksendungen akzeptieren oder Bestellungen stornieren können. Bestellen Kunden ungeeignete Linearantriebe selbst, nehmen wir auch keinen Umtausch an, bitte haben Sie Verständnis.
Wir können 3D CAD Modell Dateien im STEP-Format für Linearantriebe zur Verfügung stellen. Bitte kontaktieren Sie uns per E-Mail, wenn Sie sie benötigen.
