50MM 6V 12V 24V 188N Mikro Elektrischer Linearantrieb Mini Elektrozylinder H (Modell 0041645)

Normaler Preis €46,00

Wie steuert man einen Linearantrieb? Nutzung manueller Steuerungen zur Steuerung von Linearantrieben
Bitte klicken Sie hie: https://www.linear-antrieb.de/blogs/news/wie-steuert-man-einen-linearantrieb-manuell-steuerung-linearantrieb


Video :

Der Mikro elektrische Linearantriebe H Werbevideo

Messen Sie den Arbeitsstrom des Mikro elektrische Linearantriebe H bei verschiedenen Schubkräften

So Verwenden Sie die Fernbedienungsteuerungkit des Elektrozylinder zu steuern (Modell 0020317)

So betreiben Sie zwei elektrische Linearantrieben mit Funkfernsteuerung (Modell 0020503)

So verwenden Sie den drahtlose Steuerung steuert die Geschwindigkeit des Linearantriebs aus der Ferne (Modell 0020153)

So Verwenden Sie die Drehzahlregler des Elektrozylinder zu steuern (Modell 0044009)

So Verwenden Sie die Steuerung des Elektrozylinder zu steuern (Modell 0043011)

So Verwenden Sie die Kippschalter des Elektrozylinder zu steuern (Modell 0043013)

So schließen Sie zwei externe Endschalter an einen elektrischen Linearantrieb an (Modell 0010013)

Applikation:
Diese Miniatur-Linearaktuatoren sind klein, leicht, leise und sehr langlebig. Geeignet für Anwendungen, die wenig Platz und kleine Lasten erfordern. Hauptsächlich verwendet für kleine Türen, Fenster, Möbel, Medizin- und Gesundheitsgeräte, landwirtschaftliche Maschinen, Fahrzeuge, Schiffe, Drohnen, Flugzeugmodelle, Automodelle, Schiffsmodelle, Robotik, Fernbedienungen und so weiter. Es kann diese Geräte öffnen, schließen, schieben, ziehen, anheben und absenken.

Kennzeichen:
Hochwertige Produkte und hochwertige Dienstleistungen
Hochfestes Gehäuse aus metallischer Zinklegierung schützt Motor und Getriebe
Metallgetriebe, hochfestes verschleißfestes Getriebe
Teleskoprohr aus Edelstahl und Außenrohr aus Aluminiumlegierung, gute Korrosionsbeständigkeit
Starker Schub, bis zu 188N / 19 kg
Mehrere Geschwindigkeitsoptionen, von 5 mm/Sekunde bis 150 mm/Sekunde
Mehrere Hublänge optionen, von 10 mm bis 100 mm
Fortschrittliche wasserdichte und staubdichte Technologie
Niedrige Stromverbrauch und niedrige Lärm
Eingebaute zwei Endschalter (nicht einstellbar), der Linearantrieb stoppt automatisch wenn die Hubstange die Endposition erreicht.
Hohe Selbsthemmung, nach dem Stoppen automatisch verriegeln, und es ist keine Stromversorgung erforderlich.
Wartungsfrei

Spezifikationen:
Optionale Arbeitsspannung: 6V DC, 12V DC oder 24V DC
Optionaler Hub: 50mm

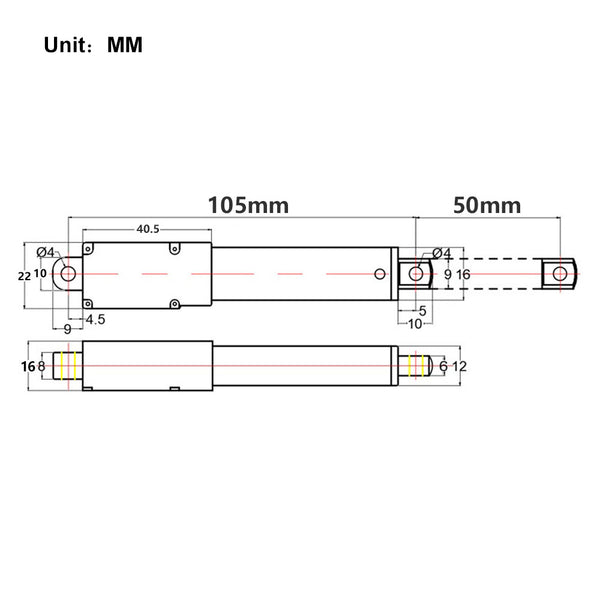

Einbaulänge: 55mm + Hub
Optionale Geschwindigkeit: 5mm±1mm/s, 7mm±2mm/s, 9.5mm±2mm/s, 15mm±3mm/s, 30mm±5mm/s, 50mm±10mm/s, 150mm±20mm/s
Das Obige ist die Geschwindigkeit ohne Last, und die tatsächliche Arbeitsgeschwindigkeit wird sich allmählich verlangsamen, wenn die Last zunimmt.
Max. Last: 188N / 19 kg bei 5mm/s
Linearantrieb kann maximale Tragfähigkeit erreichen, wenn es in vertikaler Richtung arbeitet, und die Zugkraft ist geringer als die Schubkraft.
Leerlaufstrom: 0.02~0.04A bei 12V, oder 0.01~0.02A bei 24V, oder 0.04~0.08A bei 6V
Volllaststrom: 0.2~0.3A bei 12V, oder 0.1~0.15A bei 24V, oder 0.4~0.6A bei 6V
Außenrohrdurchmesser: 12*16mm
Teleskoprohrdurchmesser: 6*9mm
Durchmesser der Befestigungslöcher: 4mm
Gehäusematerial: Zinklegierung
Hubstangenmaterial: Edelstahl
Außenrohrmaterial: Aluminiumlegierung
Zahnradmaterial: Stahllegierung
Motortyp: Gebürsteter Gleichstrommotor
Einschaltdauer: 10%
Steckerstandard: Gewöhnlicher zweiadriger Draht
Zertifizierungen: CE
Umgebungstemperatur: -26℃ bis 85℃
Betriebsgeräusch: ca. 45dB~55dB (Linearantriebe mit unterschiedlichen Parametern haben unterschiedliche Geräuschpegel.)
Schutzklasse: IP54

Montagehalterungen:
1. Dieser Linearantrieb enthält keine festen Montagehalterungen.klicken Sie bitte hier um sie zu kaufen.
2. Jeder Linearantrieb würde zwei Montagehalterungen benötigen, einer um den Kopf des Linearantriebs zu befestigen, und eine andere um die Unterseite des Linearantriebs zu befestigen.
3. Kompatible Montagehalterungen: Halterung F.

Bedienung:
Wenn der Linearaktuator an eine Gleichstromversorgung angeschlossen ist, die Hubstange wird sich nach außen erstrecken; nach dem Umschalten der Leistung in die umgekehrte Richtung, die Hubstange fährt nach innen ein.
Die Bewegungsrichtung der Hubstange kann durch Umpolen der Gleichstromversorgung geändert werden.

Anmerkung:
1. Wenn Sie ein Netzteil für den Linearantrieb benötigen, klicken Sie bitte hier um sie zu kaufen.
2. Wenn Sie externe Endschalter verwenden möchten, um den Linearantrieb an einer beliebigen Position zu stoppen, klicken Sie bitte hier um zu kaufen.
3. Wenn Sie einen Fernbedienungsschalter verwenden möchten, um Linearantriebe drahtlos zu bedienen, klicken Sie bitte hier um zu kaufen.
4. Dieser Linearantrieb ist das kundenspezifische Produkt, wir müssen 7 bis 10 Werktage aufwenden, um sie gemäß den in Ihrer Bestellung angegebenen Parametern herzustellen.

Unterschiedliche Geschwindigkeiten und entsprechender Maximaler Schubkraft:


Geschwindigkeit ohne Last Maximaler Schubkraft
5mm/s 188N / 19 kg
7mm/s 128N / 13 kg
9.5mm/s 96N / 9.8 kg
15mm/s 64N / 6.5 kg
30mm/s 32N / 3.2 kg
50mm/s 19N / 1.9 kg
150mm/s 6N / 0.6 kg


Anmerkung:
1. Die obigen Daten sind die maximale Tragfähigkeit, die erreicht werden kann, wenn der Linearantrieb in vertikaler Richtung läuft. Wenn das Gewicht Ihrer Ausrüstung (z. B. einer Kellertür) 100 kg beträgt und Sie einen Linearantrieb zum Öffnen dieser Tür verwenden möchten, müssen Sie die tatsächlich auf den Linearantrieb wirkende Kraft gemäß Ihrer Installationsmethode berechnen. Diese Kraft beträgt in der Regel das 2-5 fache des Gewichts der Kellertür. Wenn Sie nicht wissen, wie man es berechnet, wenden Sie sich bitte an uns, um Hilfe zu erhalten.
2. Das Obige ist die Geschwindigkeit ohne Last, und die tatsächliche Arbeitsgeschwindigkeit wird sich allmählich verlangsamen, wenn die Last zunimmt. Die Geschwindigkeit bei voller Last beträgt etwa 60–70% der Geschwindigkeit ohne Last.
3. Unterschiedliche Geschwindigkeiten entsprechen unterschiedlichen Höchstlasten. Bitte wählen Sie die richtige Geschwindigkeit entsprechend der Geschwindigkeit und der maximalen Belastung, die Sie benötigen.
4. Linearantriebe sind nicht für den Dauerbetrieb mit maximaler Last geeignet, wir empfehlen ihn bei etwa der Hälfte der Maximallast arbeiten zu lassen, um eine längere Lebensdauer zu erreichen.
5. Die maximale Zugkraft der Linearantrieb ist etwas geringer als seine maximale Schubkraft.

Retoure oder Austausch:
Die Linearantriebe sind kundenspezifische Produkte, wir müssen sie gemäß den in Ihrer Bestellung angegebenen Parametern herstellen, damit wir keine Rücksendungen akzeptieren oder Bestellungen stornieren können. Bestellen Kunden ungeeignete Linearantriebe selbst, nehmen wir auch keinen Umtausch an, bitte haben Sie Verständnis.

Wir können 3D CAD Modell Dateien im STEP-Format für Linearantriebe zur Verfügung stellen. Bitte kontaktieren Sie uns per E-Mail, wenn Sie sie benötigen.
