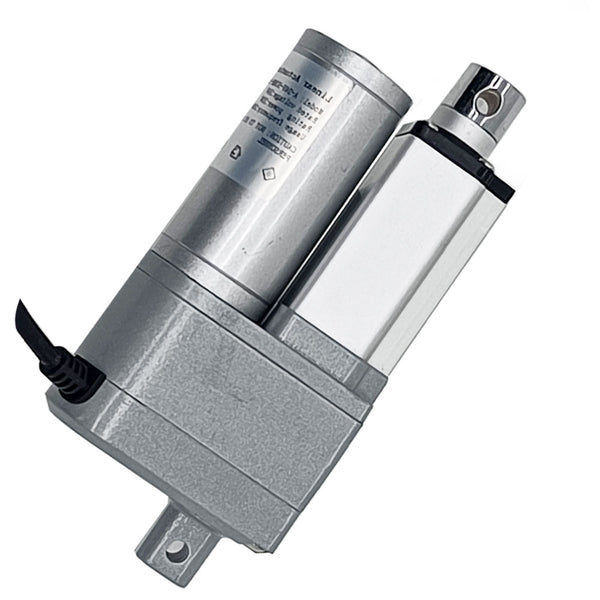

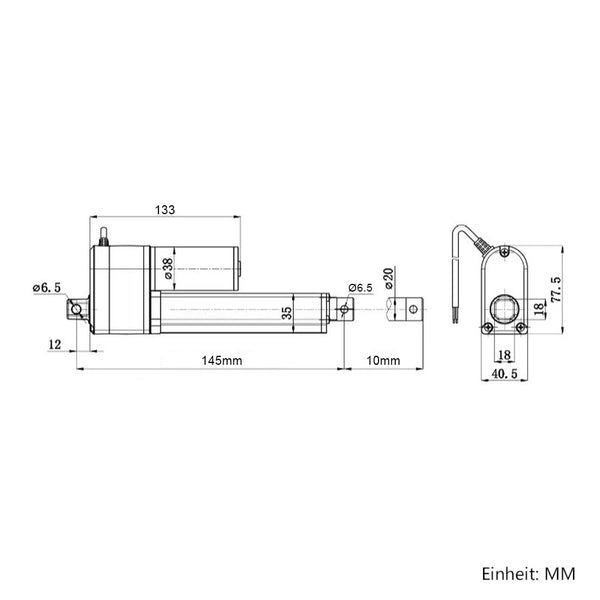

10MM 12V 24V 2000N Elektrischer Linearantrieb mit eingebautem Potentiomete (Modell 0041630-2)

Der Linearantrieb hat ein fünfadriges Kabel.

1. Die roten und schwarzen Linien sind zwei Stromleitungen de Linearantrieb.
Verbinden Sie die Gleichstromversorgung mit zwei Stromkabeln de Linearantrieb. Wenn der Linearantrieb an die Gleichstromversorgung angeschlossen ist, die Hubstange wird sich nach außen erstrecken; nach dem Umschalten der Leistung in die umgekehrte Richtung, die Hubstange fährt nach innen ein.
Die Bewegungsrichtung der Hubstange kann durch Umpolen der Gleichstromversorgung geändert werden.

2. Die weißen, blauen und gelben Drähte sind die drei Ausgangsdrähte des Potentiometers.
Die blauen und gelben Drähte sind mit den beiden Anschlüssen des Potentiometers verbunden, es ist ein fester Widerstandswert.

Wenn sich der Linearantrieb bewegt, ändert sich der Widerstandswert zwischen den Ausgangsleitungen entsprechend. Auf diese Weise können wir durch Messen des Widerstandswerts die entsprechende Bewegungsposition des Linearantriebs ermitteln. Wenn die Linearantrieb nach außen ausgefahren ist, der Widerstandswert zwischen dem weißen und dem blauen Kabel nimmt entsprechend abnehmen, und der Widerstandswert zwischen dem weißen und dem gelben Kabel wird entsprechend zunehmen. Wenn die Linearantrieb nach innen eingefahren ist, der Widerstandswert zwischen dem weißen und dem blauen Kabel erhöht sich entsprechend, und der Widerstandswert zwischen dem weißen und dem gelben Drähten wird entsprechend abnehmen.

Zum Beispiel, Ein Linearantrieb mit einem Hub von 200 mm und einem eingebauten Potentiometer von 10K Ohm.
Wenn der Linearantrieb vollständig eingefahren ist, beträgt der Widerstandswert zwischen dem weißen und dem gelben Kabel 0,8K Ohm und der Widerstandswert zwischen dem weißen und dem blauen Kabel 9,2K Ohm.
Wenn der Linearantrieb auf die 100-mm-Position ausgefahren wird, beträgt der Widerstandswert zwischen dem weißen und dem gelben Kabel 4,5K Ohm und der Widerstandswert zwischen dem weißen und dem blauen Kabel 5,5K Ohm.
Wenn der Linearantrieb vollständig ausgefahren ist, beträgt der Widerstandswert zwischen dem weißen und dem gelben Kabel 9,1K Ohm und der Widerstandswert zwischen dem weißen und dem blauen Kabel 0,8K Ohm.

Der Linearantrieb verfügt über zwei eingebaute Endschalter. Wenn der Linearantrieb vollständig eingefahren oder ausgefahren ist, stoppt er automatisch.
Wir können die Position der eingebauten Endschalter während der Produktion anpassen, um die vom Kunden angegebenen Hub- und Einzugslängen zu erreichen.

Beachten 1: Der angegebene Hub muss kleiner sein als der Standardhub des bestellten Aktuators. Beispielsweise ist ein angegebener Hub von 7 mm kleiner als der Standardhub des bestellten Aktuators (10 mm). In diesem Fall wird die Einzugslänge entsprechend reduziert, sodass sich eine endgültige Einzugslänge von 142 mm ergibt. Alternativ können Sie die ursprüngliche Standard-Einzugslänge von 145 mm beibehalten.

Beachten 2: Die angegebene Einzugslänge muss kleiner sein als die Standard-Einzugslänge des bestellten Aktuators. Beispielsweise ist eine angegebene Einzugslänge von 140 mm kleiner als die Standard-Einzugslänge des bestellten Aktuators (145 mm). In diesem Fall muss der Hub ebenfalls entsprechend reduziert werden, sodass sich ein endgültiger effektiver Hub von 5 mm ergibt.

Anmerkung:

1. Die obigen Daten sind die maximale Tragfähigkeit, die erreicht werden kann, wenn der Linearantrieb in vertikaler Richtung läuft. Wenn das Gewicht Ihrer Ausrüstung (z. B. einer Kellertür) 100 kg beträgt und Sie einen Linearantrieb zum Öffnen dieser Tür verwenden möchten, müssen Sie die tatsächlich auf den Linearantrieb wirkende Kraft gemäß Ihrer Installationsmethode berechnen. Diese Kraft beträgt in der Regel das 2-5 fache des Gewichts der Kellertür. Wenn Sie nicht wissen, wie man es berechnet, wenden Sie sich bitte an uns, um Hilfe zu erhalten.

2. Das Obige ist die Geschwindigkeit ohne Last, und die tatsächliche Arbeitsgeschwindigkeit wird sich allmählich verlangsamen, wenn die Last zunimmt. Die Geschwindigkeit bei voller Last beträgt etwa 60–70% der Geschwindigkeit ohne Last.

3. Unterschiedliche Geschwindigkeiten entsprechen unterschiedlichen Höchstlasten. Bitte wählen Sie die richtige Geschwindigkeit entsprechend der Geschwindigkeit und der maximalen Belastung, die Sie benötigen.

4. Linearantriebe sind nicht für den Dauerbetrieb mit maximaler Last geeignet, wir empfehlen ihn bei etwa der Hälfte der Maximallast arbeiten zu lassen, um eine längere Lebensdauer zu erreichen.

5. Bei Linearaktuatoren mit einem Hub von mehr als 500 mm sollten Sie sie normalerweise nicht mit ihrem maximalen Hub unter schweren Lasten arbeiten lassen. Wenn Sie einen Hub von 600 mm wünschen, empfehlen wir Ihnen, einen Linearantrieb mit einem Hub von 700-800 mm zu wählen.

6. Wenn die Geschwindigkeit des Linearantriebs 100mm/s oder 160mm/s beträgt, die Selbsthemmungskraft ist viel kleiner als die Schubkraft. Bei anderen Geschwindigkeiten ist die Selbsthemmungskraft größer als der Schub.

7. Die maximale Zugkraft der Linearantrieb ist etwas geringer als seine maximale Schubkraft.

1. Dieser Linearantrieb enthält keine festen Montagehalterungen. Klicken Sie bitte hier , um sie zu kaufen. (Jeder Linearantrieb würde zwei Montagehalterungen benötigen, einer um den Kopf des Linearantriebs zu befestigen, und eine andere um die Unterseite des Linearantriebs zu befestigen.)

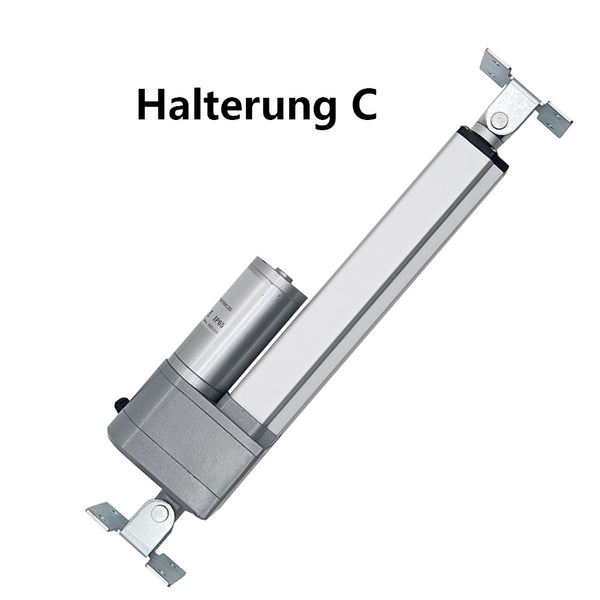

2. Kompatible Montagehalterungen: Halterung A und Halterung C.

3. Dieser Linearantrieb ist auch mit drei flachen Montagehalterungen kompatible: Flachplattenhalterung zur Fixierung des Kopfes (Modell 0043071) , Flachplattenhalterung zur Fixierung der Unterseite (Modell 0043072) und Feste Flache Basis (Modell 0043070) .

4. Der Frontsteckverbinderstil des Linearantriebs kann angepasst werden: Standardmäßig ist es ein Steckverbinder mit offenem Loch, der mit Schlitzstecker, Innengewindestecker usw. angepasst werden kann. Und Sie können Zeichnungen zur Anpassung bereitstellen. Wenn Sie eine Anpassung benötigen, klicken Sie hier , um die Anpassungsoption zu erwerben.

5. Die Fischaugen Gelenklager des Linearantriebs kann individuell angepasst und in Kombination mit dem Innengewindestecker verwendet werden. Wenn Sie eine Anpassung benötigen, klicken Sie hier , um die Anpassungsoption zu erwerben.

6. Die Ausrichtung des Frontsteckverbinders des Linearantriebs ist standardmäßig, wir können ihn während der Produktion entsprechend den Kundenanforderungen um 90 Grad drehen. Um den Frontsteckverbinder um 90 Grad zu drehen, klicken Sie hier , um die Drehoption zu erwerben.

7. Der Linearantrieb kann mit einer manuellen Betätigungsvorrichtung ausgestattet werden. Selbst bei Stromausfall lässt sich seine Teleskopstange mit Handwerkzeugen aus- und einfahren.

8. Wenn Sie ein Netzteil für den Linearantrieb benötigen, klicken Sie bitte hier , um es zu kaufen.

9. Wenn Sie externe Endschalter verwenden möchten, um den Linearantrieb an einer beliebigen Position zu stoppen, klicken Sie bitte hier , um zu kaufen.

10. Wenn Sie einen Fernbedienungsschalter verwenden möchten, um Linearantriebe drahtlos zu bedienen, klicken Sie bitte hier , um zu kaufen.

11. Wenn Sie den 24V Linearantrieb über ein Potentiometer bedienen möchten, klicken Sie hier , um einen Schieberegler mit Potentiometer zu erwerben.

Die Linearantriebe sind kundenspezifische Produkte und nicht auf Lager. Wir brauchen 3~7 Arbeitstage, um sie nach den in Ihrer Bestellung angegebenen Parametern herzustellen und können daher keine Rücksendungen akzeptieren oder Bestellungen stornieren. Wenn die Kunden selbst ungeeignete Linearantriebe bestellen, nehmen wir auch keinen Umtausch an, bitte haben Sie Verständnis.
