Video:
So Verwenden Sie die Drehzahlregler des Elektrozylinder A zu steuern
Merkmal:
Steuern Sie die Vorwärtsdrehung, den Stopp, die Rückwärtsdrehung und die Geschwindigkeitsregulierung des DC-Bürstenmotors.
Steuern Sie das Ausfahren, Stoppen, Einfahren und die Geschwindigkeitsregelung des DC-Linearantriebs.
Spezifikation:
Modell: 0044009
Betriebsspannungsbereich: DC 9V~60V
Nennstrom: 10A
Der maximaler bedienter Strom: 20A

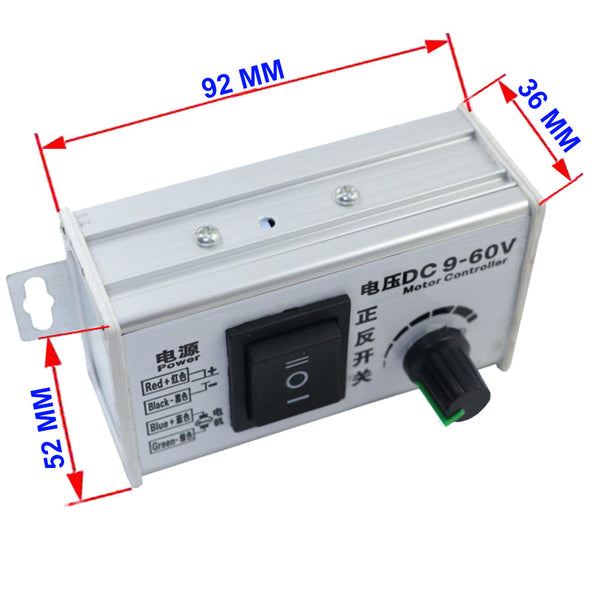

Größe: 92 x 52 x 36 mm
Regelbare Geschwindigkeit Bereich: 5%~100%
Regelbaren Potentionmeter: 100K

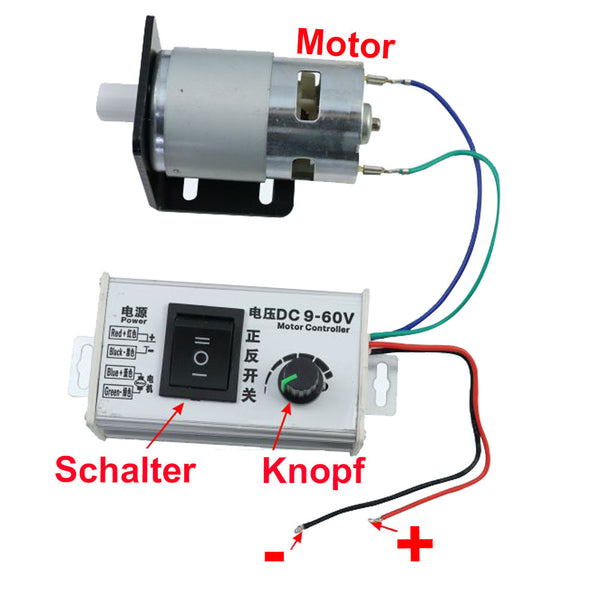

Verdrahtung:
1) Schließen Sie den Pluspol der DC Stromversorgung an das rote Kabel, und schließen Sie den Minuspol der DC Stromversorgung an das schwarze Kabel. Die Pluspol und Minuspol können nicht vertauscht werden, Andernfalls wird der Controller beschädigt.
2) Schließen Sie den Linearantrieb oder den Gleichstrommotor an das blaue Kabel und das grüne Kabel. Sie können diese beiden Drähte vertauschen, um die Bewegungsrichtung zu ändern.
Betrieb für Linearantrieb:
Bringen Sie den Schalter in die Position obere, der Linearantrieb fährt nach außen.
Bringen Sie den Schalter in die Position mittlere, der Linearantrieb stoppt.
Bringen Sie den Schalter in die Position untere, der Linearantrieb fährt nach innen zurück.
Drehen Sie den Knopf, um die Bewegungsgeschwindigkeit de Linearantrieb einzustellen.
Drehen im Uhrzeigersinn, Linearantrieb zu beschleunigen.
Drehen im Gegenuhrzeigersinn, Linearantrieb zu verlangsamen.
Betrieb für Gleichstrommotor:
Bringen Sie den Schalter in die Position obere, der Motor dreht in positive Richtung.
Bringen Sie den Schalter in die Position mittlere, der Motor stoppt.
Bringen Sie den Schalter in die Position untere, der Motor dreht sich in umgekehrter Richtung.
Drehen Sie den Knopf, um die Drehzahl de Gleichstrommotor einzustellen.
Drehen im Uhrzeigersinn, Motor zu beschleunigen.
Drehen im Gegenuhrzeigersinn, Motor zu verlangsamen.
