Lieferumfang:
1 x Fußschalter
1 x Bedienungsanleitung
Einführung:

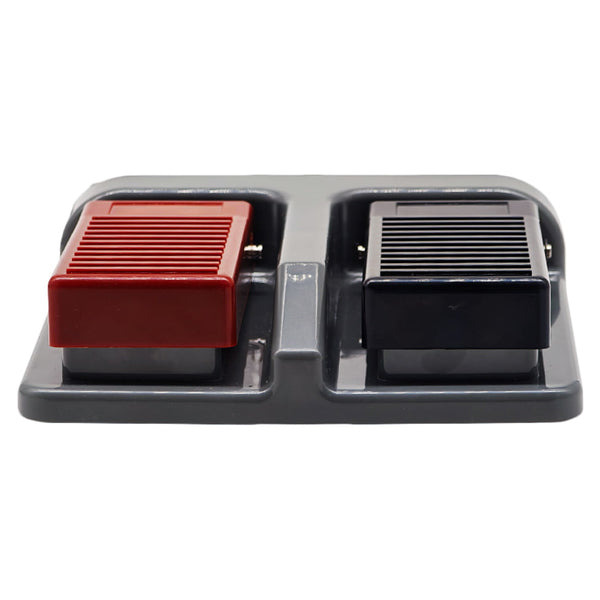

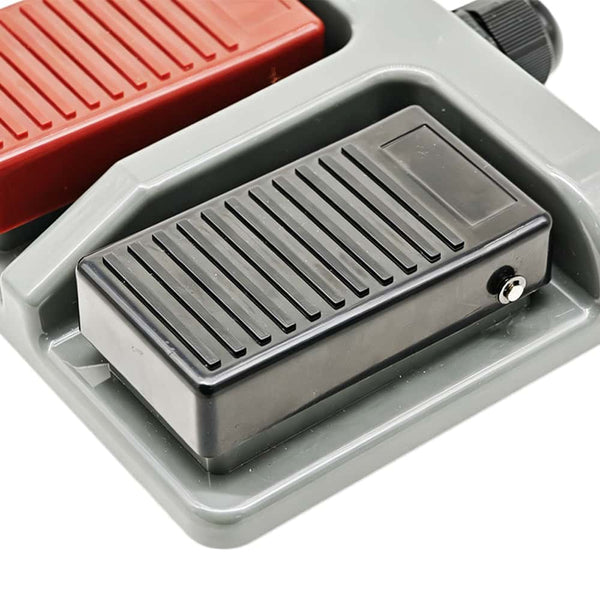

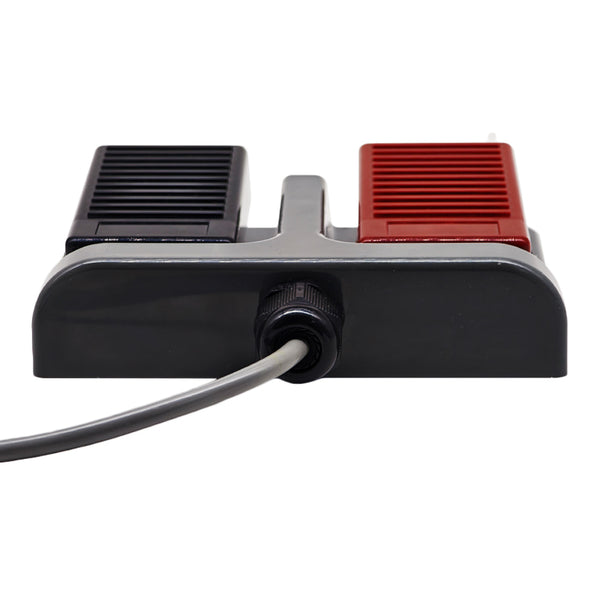

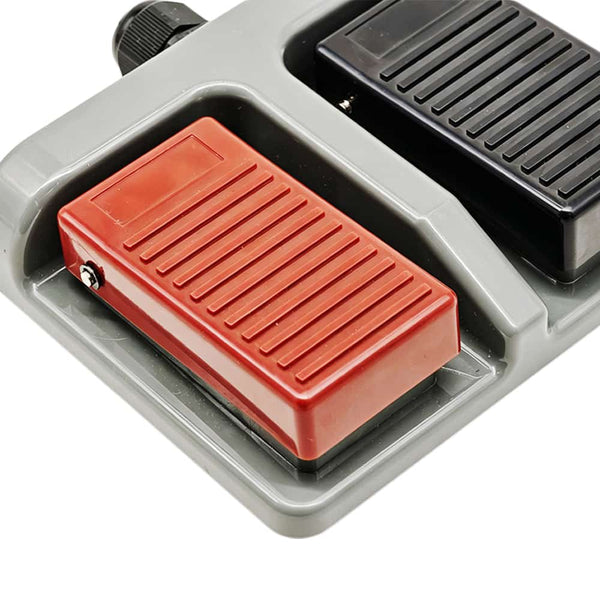

Dieser Fußschalter verfügt über rote und schwarze Tasten, die den Funktionen
"Vorwärts" und "Rückwärts" entsprechen. Wenn Sie einen DC-Motor an diesen
Fußschalter anschließen, können Sie den Motor per Fußpedal in positiver oder
umgekehrter Richtung drehen. Wenn Sie einen DC-Linearantrieb an diesen
Fußschalter anschließen, können Sie den Linearantrieb per Fußpedal zum Ein
oder Ausfahren betätigen.
Produktbeschreibung:
Betriebsspannung: DC 12V ~ 24V
Maximaler Laststrom: 6A
Zwei Tasten: Rote Taste, Schwarze Taste
Betriebsart: Momentan

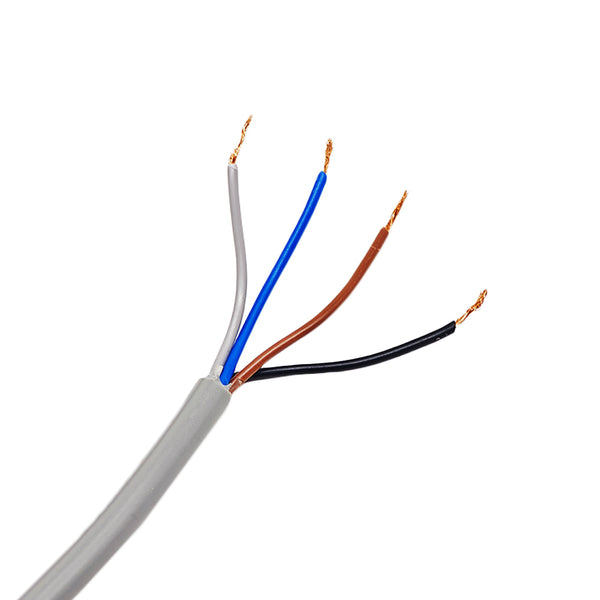

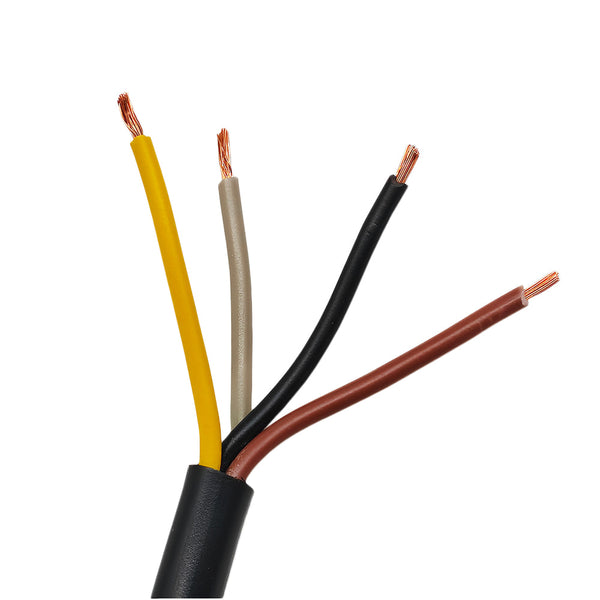

Stromkabel: 300 cm vieradriges Kabel (20 AWG feines vieradriges Kabel und
0,75 Quadratmillimeter vieradriges Kabel optional)

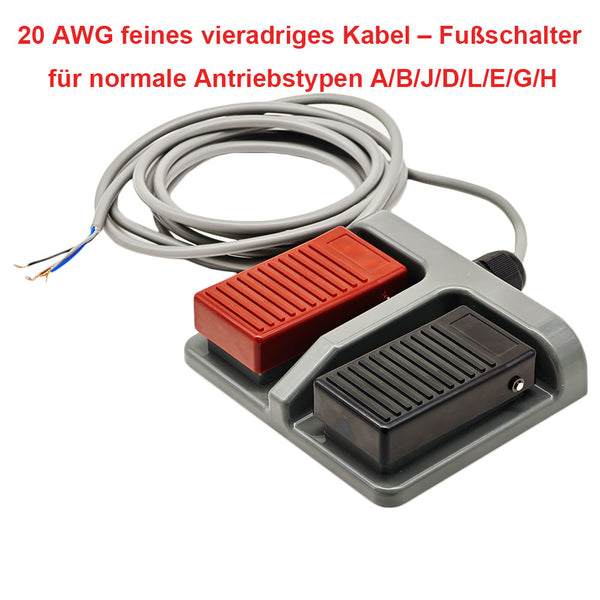

20 AWG feines vieradriges Kabel geeignet für folgende normale Linearantriebe:
Typ
A
/
B
/
J
/
D
/
L
/
E
/
G
/
G2
/
H

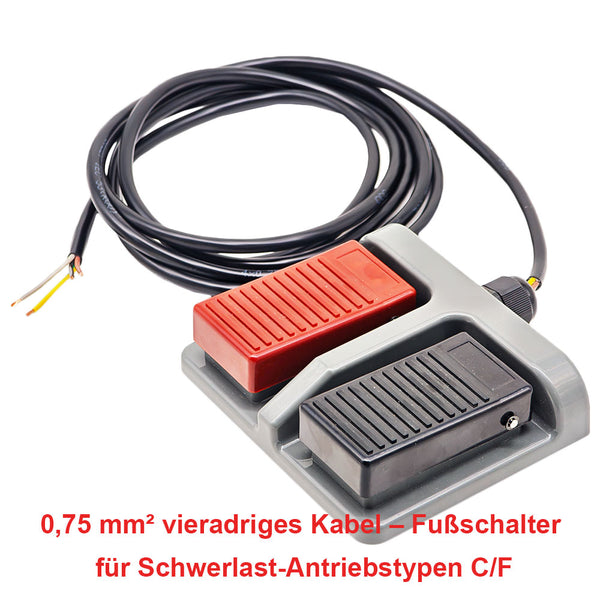

0,75 Quadratmillimeter vieradriges Kabel geeignet für folgende Schwerlast
Linearantriebe: Typ
C
/
F
Kontaktmaterial: Silberkontakte
Betriebstemperatur: -20°C bis +70°C

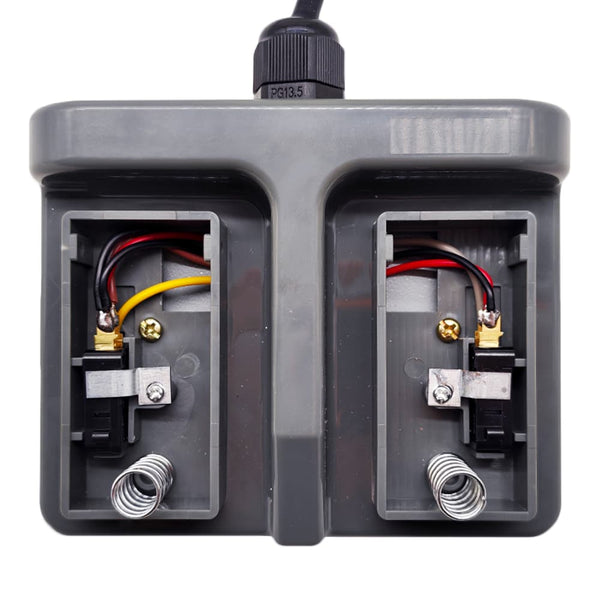

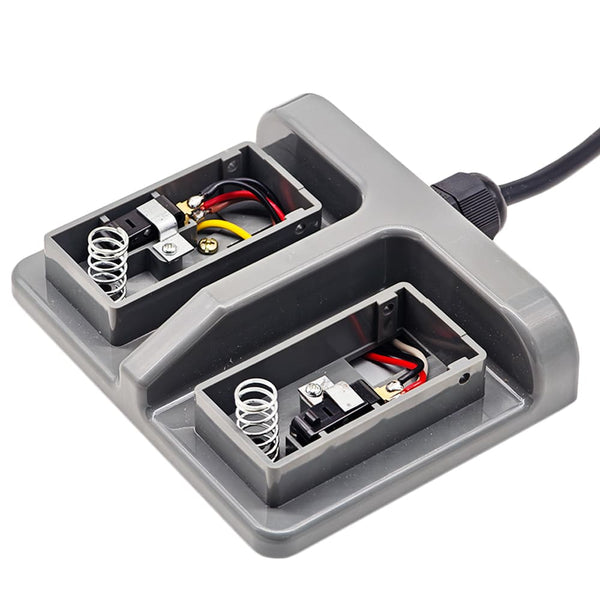

Interne Kabel sind vorverkabelt
Größe: 142 x 150 x 34 mm

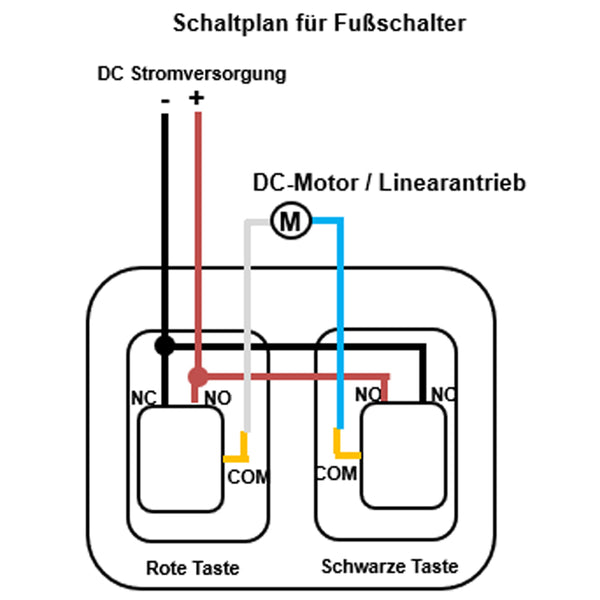

Verdrahtung:
1) Verbinden Sie den Pluspol der DC Stromversorgung mit dem braunen Kabel
des Fußschalters, und verbinden Sie den Minuspol der DC Stromversorgung mit
dem schwarzen Kabel des Fußschalters.
2) Verbinden Sie zwei Drähte des Motors oder des Linearantriebs mit den
beiden verbleibenden Kabeln des Fußschalters. (Sie können diese beiden
Drähte austauschen, um die Drehrichtung des Motors oder die
Bewegungsrichtung des Linearantriebs zu ändern.)
Betrieb :
1) Drücken und halten Sie die rote Taste, Motor dreht in positiver Richtung,
oder Linearantrieb fährt nach außen aus; Lassen Sie die Taste los, Motor
oder Linearantrieb stoppt.
2) Drücken und halten Sie die schwarze Taste, Motor dreht in umgekehrter
Richtung, oder Linearantrieb fährt nach innen ein; Lassen Sie die Taste los,
Motor oder Linearantrieb stoppt.
