Linearantrieb Schieberegler mit Schiebepotentiometer
Lieferumfang:
1 x Schieberegler

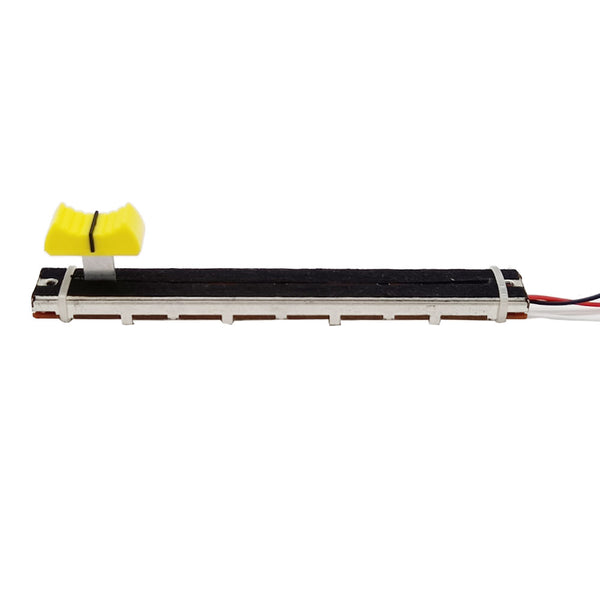

1 x 10K Schiebepotentiometer
1 x Bedienungsanleitung
Merkmal:
Modell: 0043090

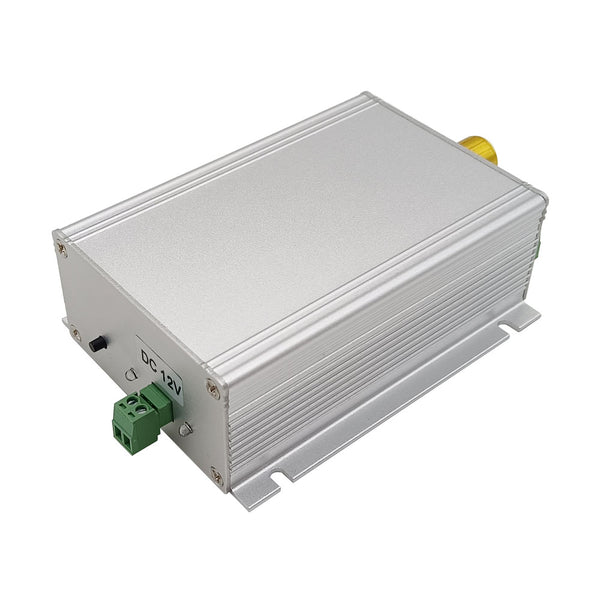

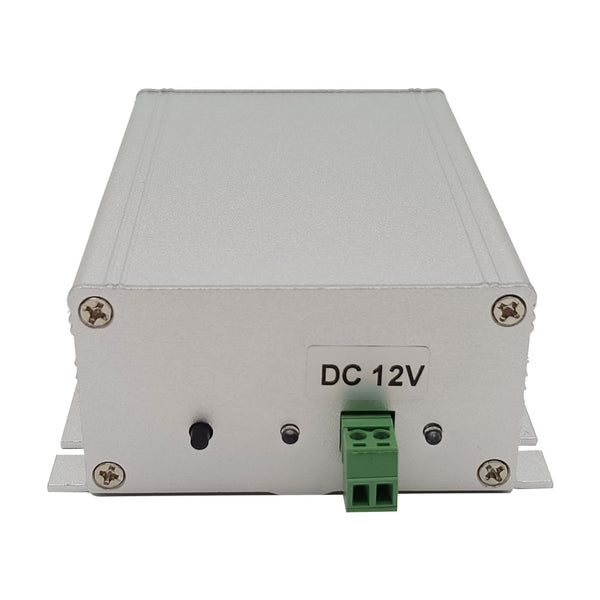

Betriebsspannung:12V DC, bitte verwenden Sie ein Netzteil mit 12V/5A oder mehr, um es mit Strom zu versorgen.
Ausgangsspannung: 12V DC
Nennstrom: 10A

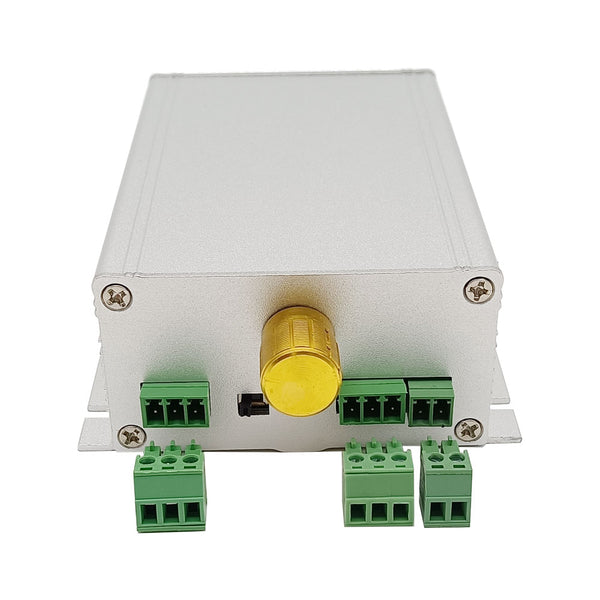

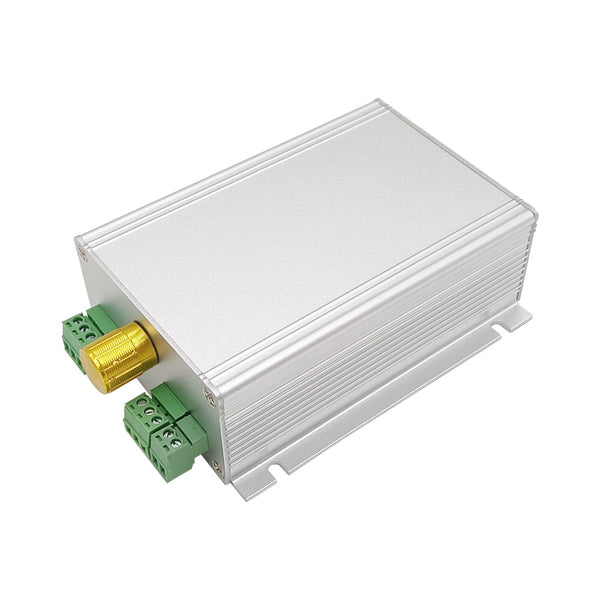

Maße der Controller: 113 x 88 x 39 mm

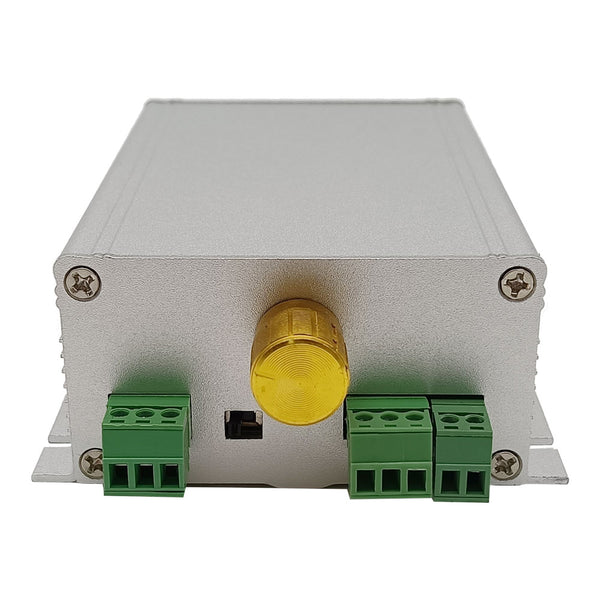

Mit einem Hubsteuerknebelschalter und einer Lerntaste

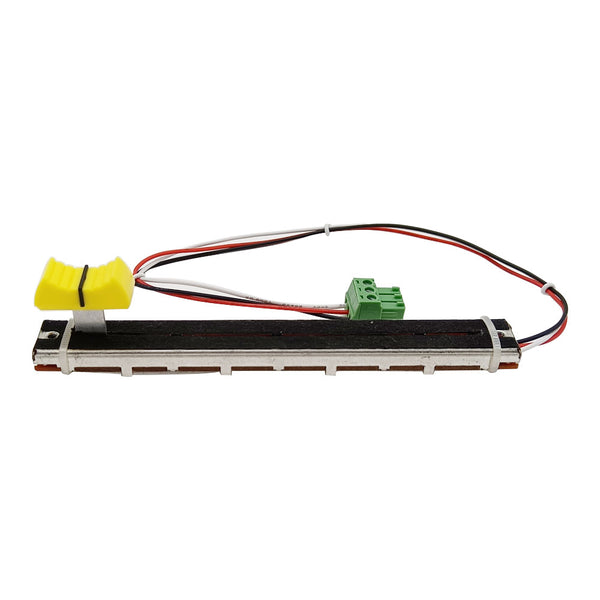

Mit einem extern angeschlossenen 10K Schiebepotentiometer
Mehrere Geschwindigkeits optionen: 5mm/s, 10mm/s, 15mm/s, 20mm/s, 30mm/s, 50mm/s, 100mm/s, 160mm/s
Passend für Linearantriebs Typ A2 mit eingebautes Potentiometer

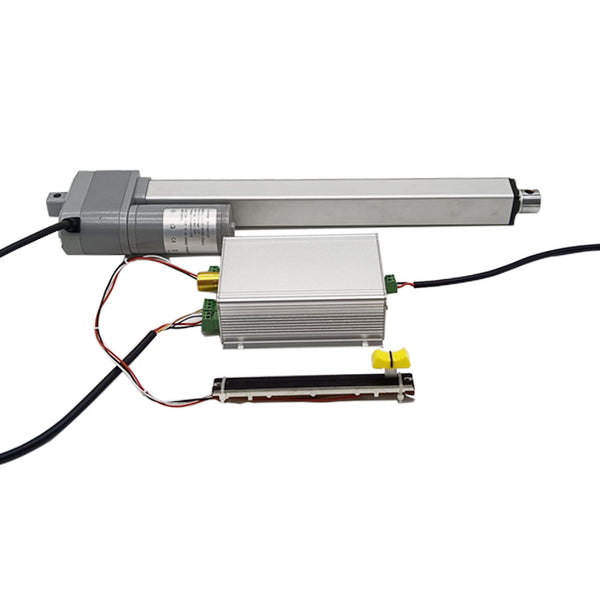

Der Hub des Linearantrieb A2 kann durch Drehen des Knopfes oder Verschieben der Schiebepotentiometer gesteuert werden.

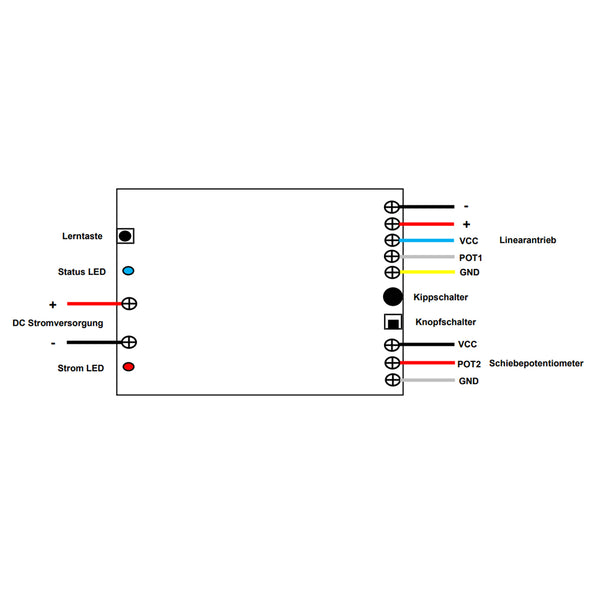

Verdrahtung:
Wenn Sie ein 12VDC Linearantrieb steuern möchten, machen wie folgende:
1) Verbinden sie den Pluspol der DC Stromversorgung an Klemme <+>, und Verbinden sie den Minuspol der DC Stromversorgung an Klemme <−>.
2) Verbinden Sie die fünf Drähte des Linearantriebs in der Reihenfolge Schwarz, Rot, Blau, Weiß und Gelb an die Steuerung, und Sie können die schwarzen und roten Drähte des Linearantriebs austauschen, um die Bewegungsrichtung des Linearantriebs zu ändern.
3) Verbinden Sie die drei Drähte des Schiebepotentiometers in der Reihenfolge schwarz, rot und weiß an die Steuerung.
So koppeln Sie den Controller mit dem Linearantrieb:
Beachten: Wir haben den Controller mit dem Linearantrieb gekoppelt vor dem Verlassen des Werks. Nach dem Ausschalten ist kein erneutes Lernen erforderlich, nur einmal lernen.
Halten Sie nach dem Anschließen des Linearantriebs zuerst die Lerntaste gedrückt und schalten Sie dann die Steuerung ein. Wenn der Linearantrieb beginnt, fährt nach außen aus, können Sie die Lerntaste loslassen. Wenn der Linearantrieb vollständig ausgefahren ist, stoppt er für 2 Sekunden und fährt nach innen ein. Wenn der Linearantrieb vollständig eingefahren ist, speichert die Controller die Daten nach einer Wartezeit von 5 Sekunden und die Paarung erfolgreich war.
Betrieb:
Kippen Sie den Kippschalter nach rechts, was bedeutet, dass der Linearantrieb durch den Knopfschalter gesteuert wird.
Kippen Sie den Kippschalter nach links, was bedeutet, dass der Linearantrieb durch das Schiebepotentiometer gesteuert wird.
1) Die Betrieb durch den Knopfschalter:
Drehen Sie den Knopfschalter auf eine Position in seinem Verfahrweg, der Linearantrieb fährt entsprechend auf die entsprechende Position in seinem Verfahrweg aus oder ein.
2) Die Betrieb durch das Schiebepotentiometer:
Schieben Sie den Griff des Schiebepotentiometers in eine Position in seinem Verfahrweg, der Linearantrieb fährt entsprechend in die entsprechende Position in seinem Verfahrweg ein oder aus.
Wenn der Linearantrieb gestoppt ist, blinkt die Status-LED langsam; Beim Aus- oder Einfahren den Linearantrieb blinkt die Status-LED schnell.
