Lieferumfang:
1 x Fußschalter
1 x Bedienungsanleitung
Einführung:

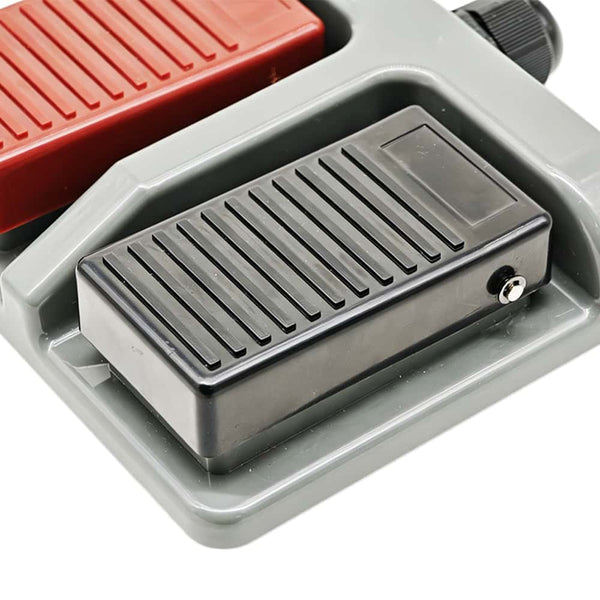

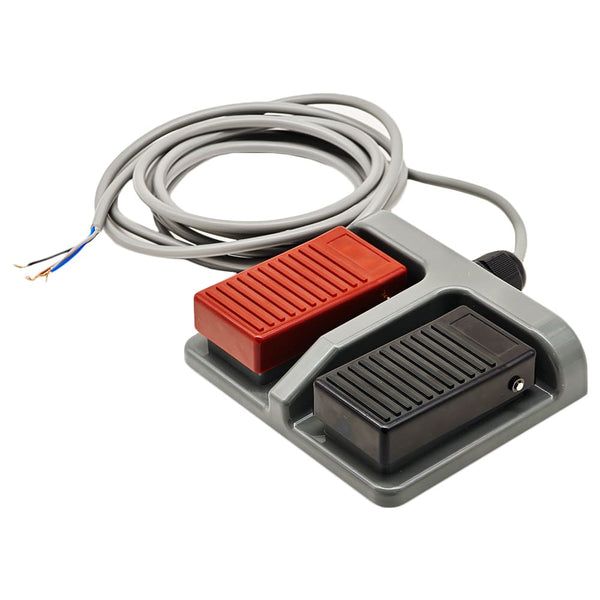

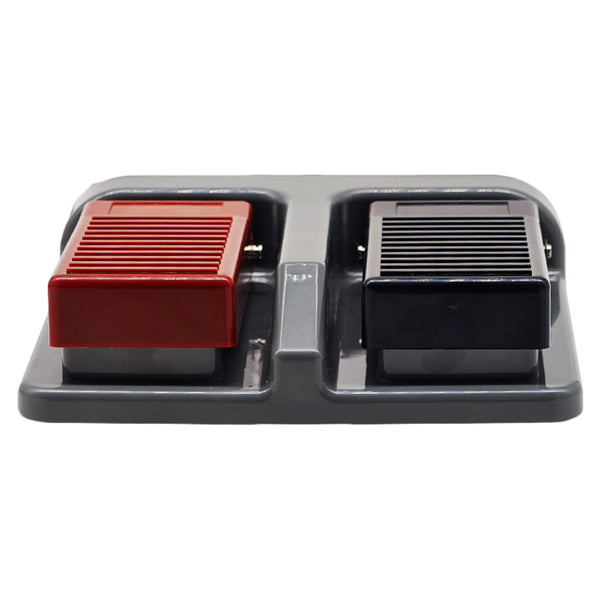

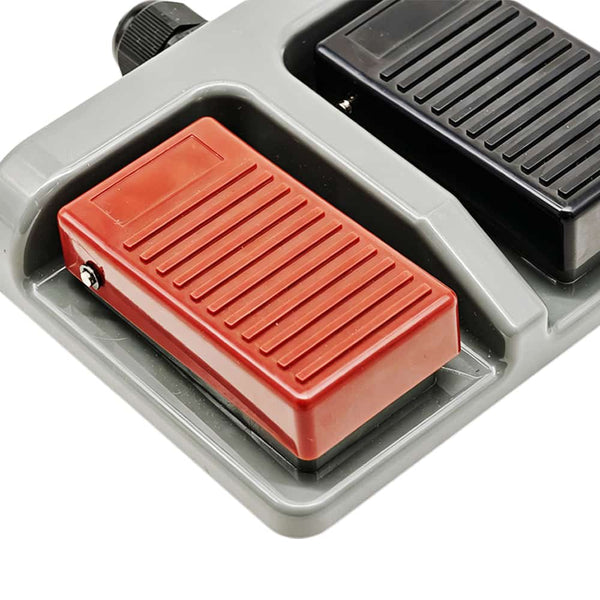

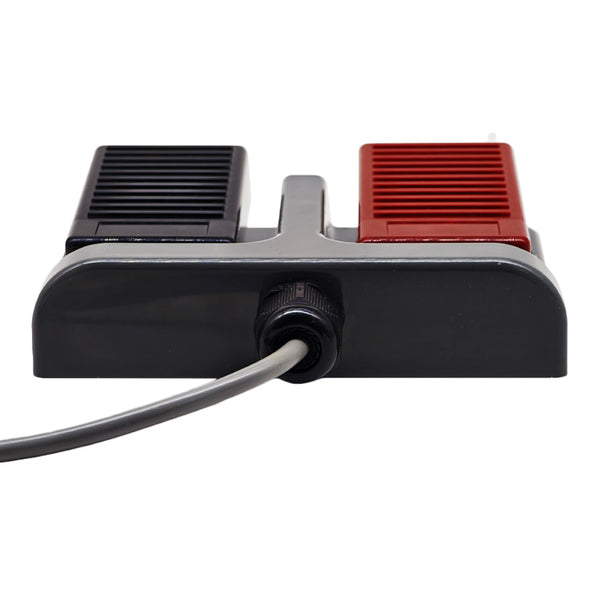

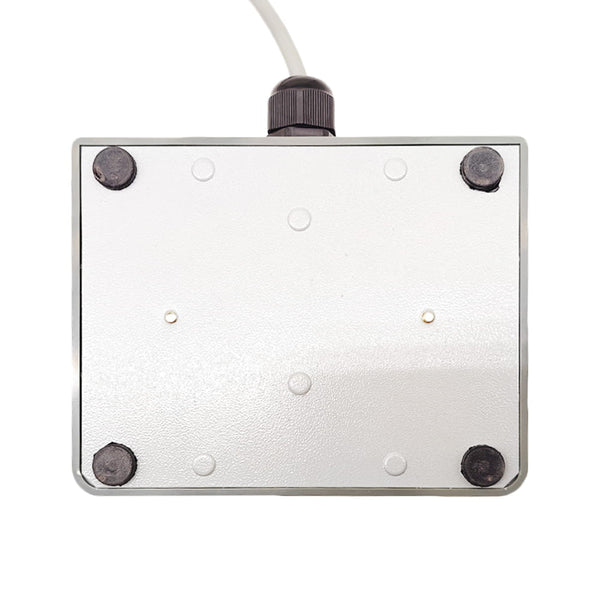

Dieser Fußschalter verfügt über rote und schwarze Tasten, die den Funktionen
"Vorwärts" und "Rückwärts" entsprechen. Jede Taste hat einen Satz
Schließerkontakte. Sie können diesen Fußschalter an die verdrahteten
Steuerklemmen des Empfängers oder an die manuellen Schalterklemmen des
Synchronisationscontrollers für Linearantrieb anschließen und damit den
DC-Motor oder den Linearantrieb steuern.
Produktbeschreibung:
Betriebsspannung: DC 12V ~ 24V
Maximaler Laststrom: 6A
Zwei Tasten: Rote Taste, Schwarze Taste
Betriebsart: Momentan

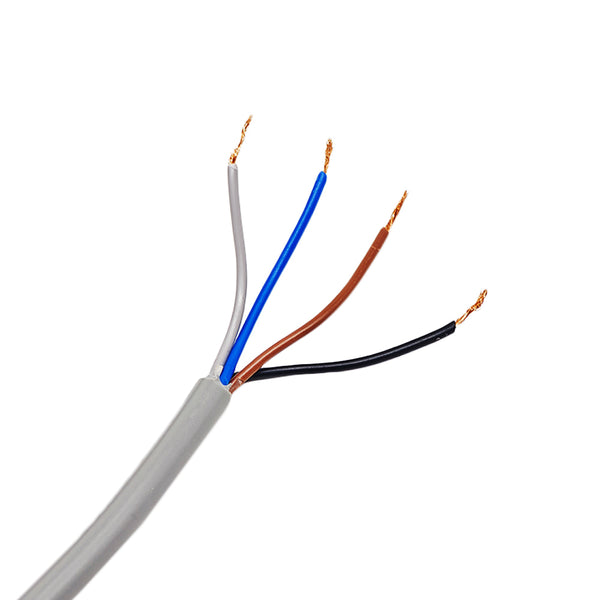

Mit einem 300 cm 20 AWG vieradrigen Kabel
Jede Taste ist mit einem Satz Schließerkontakte ausgestattet.
Kontaktmaterial: Silberkontakte
Betriebstemperatur: -20°C bis +70°C
Interne Kabel sind vorverkabelt
Größe: 142 x 150 x 34 mm
Geeignet für unsere Empfänger mit verdrahteten Steuerklemmen, z. B. Modell
S1FC-DC
,
S1F2-DC
,
S1PF-DC
,
S1PF3-DC
, S1FC-AC, und S1F2-AC.
Geeignet für unsere
Synchronisationscontroller
mit manuellen Schalterklemmen
für Linearantrieb
Verdrahtung:

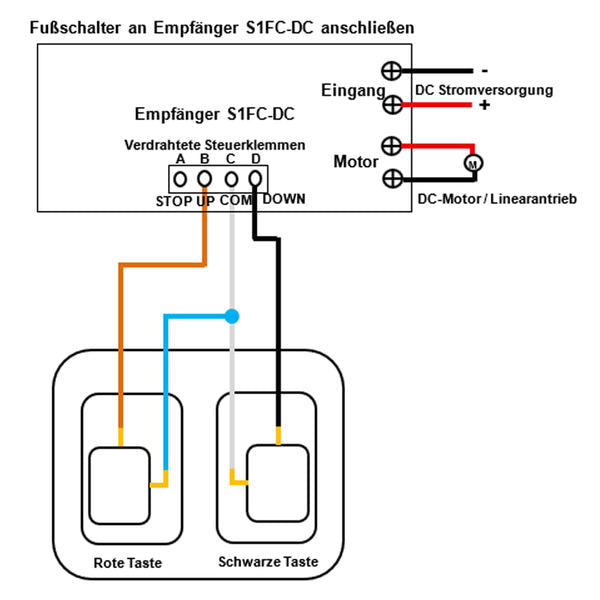

Anschluss an den Empfänger S1FC-DC:
1. Verbinden Sie den Pluspol der DC Stromversorgung mit der Klemme <+> am
Eingang, und verbinden Sie den Minuspol der DC Stromversorgung mit der
Klemme <-> am Eingang.
2. Verbinden Sie die Kabel des Fußschalters wie folgt mit den verdrahteten
Steuerklemmen des Empfängers:
1) Braunes Kabel an die Klemme <UP>
2) Schwarzes Kabel an die Klemme <DOWN>
3) Blaues und weißes Kabel an die Klemme <COM>
3. Verbinden Sie zwei Drähte des Motors oder des Linearantriebs mit den
Klemmen <Motor> des Empfängers. Sie können diese beiden Drähte austauschen,
um die Drehrichtung des Motors oder die Bewegungsrichtung des Linearantriebs
zu ändern.

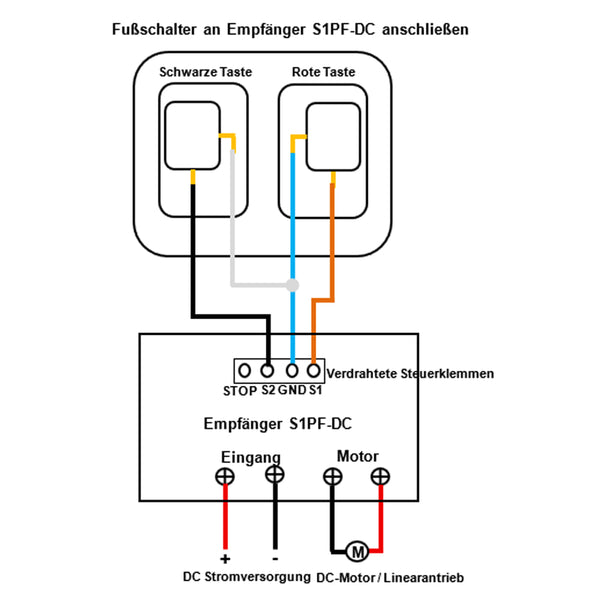

Anschluss an den Empfänger S1PF-DC:
1. Verbinden Sie den Pluspol der DC Stromversorgung mit der Klemme <+> am
Eingang, und verbinden Sie den Minuspol der DC Stromversorgung mit der
Klemme <-> am Eingang.
2. Verbinden Sie die Kabel des Fußschalters wie folgt mit den verdrahteten
Steuerklemmen des Empfängers:
1) Braunes Kabel an die Klemme <S1>
2) Schwarzes Kabel an die Klemme <S2>
3) Blaues und weißes Kabel an die Klemme <GND>
3. Verbinden Sie zwei Drähte des Motors oder des Linearantriebs mit den
Klemmen <Motor> des Empfängers. Sie können diese beiden Drähte austauschen,
um die Drehrichtung des Motors oder die Bewegungsrichtung des Linearantriebs
zu ändern.

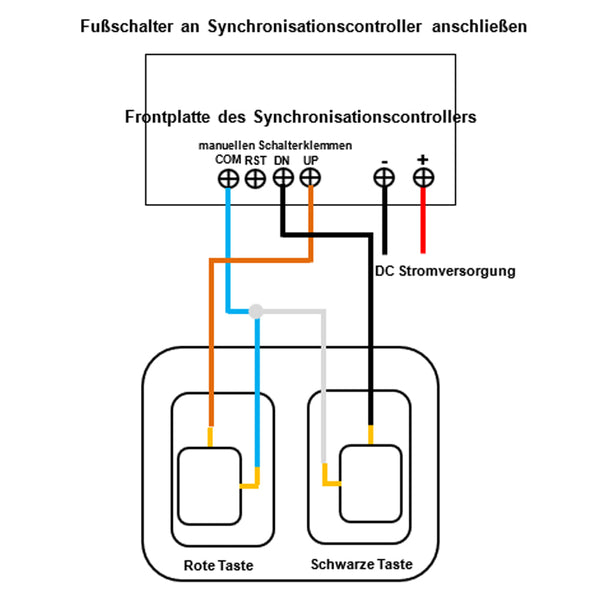

Anschluss an den Synchronregler mit manueller Schaltfunktion:
1. Verbinden Sie den Pluspol der DC Stromversorgung mit der Klemme <+> des
Controllers, und verbinden Sie den Minuspol der DC Stromversorgung mit der
Klemme <-> des Controllers.
2. Verbinden Sie die Kabel des Fußschalters wie folgt mit den manuellen
Schalterklemmen des Controllers:
1) Braunes Kabel an die Klemme <UP>
2) Schwarzes Kabel an die Klemme <DN>
3) Blaues und weißes Kabel an die Klemme <COM>
3. Stecken Sie die Linearantriebe in die entsprechenden Kanalanschlüsse des
Controllers.
Betrieb :
1) Drücken und halten Sie die rote Taste, Motor dreht in positiver Richtung,
oder Linearantrieb fährt nach außen aus; Lassen Sie die Taste los, Motor
oder Linearantrieb stoppt.
2) Drücken und halten Sie die schwarze Taste, Motor dreht in umgekehrter
Richtung, oder Linearantrieb fährt nach innen ein; Lassen Sie die Taste los,
Motor oder Linearantrieb stoppt.
