Dieser Synchronregler ist ideal für acht Linearantriebe A / B / J. Er steuert acht Linearantriebe gleichzeitig und sorgt dafür, dass sie synchron ansteigen oder abfallen. Sie arbeiten völlig synchron ohne Unterschied.
Hauptmerkmale:
- Es kann acht elektrische Linearantriebe A / B / J so betreiben, dass sie vollständig synchron laufen
- Kabelgebundene Steuerung über einen Touch-Steuergriff
- Drahtlose Steuerung über eine Fernbedienung
- Wenn Sie eine externe Antenne verwenden, der Controller hat einen größeren Arbeitsbereich
- Die LED-Anzeige am Bediengriff und an der Fernbedienung zeigt die Hubposition in Echtzeit an
- Sechs Touch-Funktionstasten: ▲, ▼,1, 2, 3 und R
- Die Tasten ▲ und ▼ dienen zum Aus- und Einfahren der Linearantriebe
- Mit den Tasten 1, 2 und 3 werden die Linearantriebe automatisch in drei vorgespeicherte Positionen gefahren
- Taste R ist die Reset-Taste und dient zum Zurücksetzen des Systems im Fehlerfall
- Mit Reset Taste und Pairing-Taste
- Wenn sich Linearantriebe in die Nähe der Endposition bewegen, werden sie automatisch langsamer, um sich selbst zu schützen
- Wenn Linearantriebe vollständig eingefahren sind, behalten sie zum Schutz 1MM Hub bei
Einführung
Wenn Sie mehrere elektrische Linearantriebe zum Anheben und Absenken eines Gerätes verwenden möchten, zum Beispiel zwei, vier oder mehr Linearantriebe. Da der Hochgeschwindigkeits Gleichstrommotoren in Linearantriebe nicht mit genau der gleichen Geschwindigkeit laufen können, ist auch die Bewegungsgeschwindigkeit des Linearantriebe unterschiedlich. Wenn mehrere Linearantriebe gleichzeitig arbeiten, können ihre tatsächlichen Geschwindigkeiten nicht genau gleich sein. In diesem Fall können wir einen Synchronisation Controller verwenden um mehrere Linearantriebe so zu betreiben, dass sie synchron ansteigen oder abfallen. Sie arbeiten völlig synchron ohne Unterschied.
Arbeitsprinzip

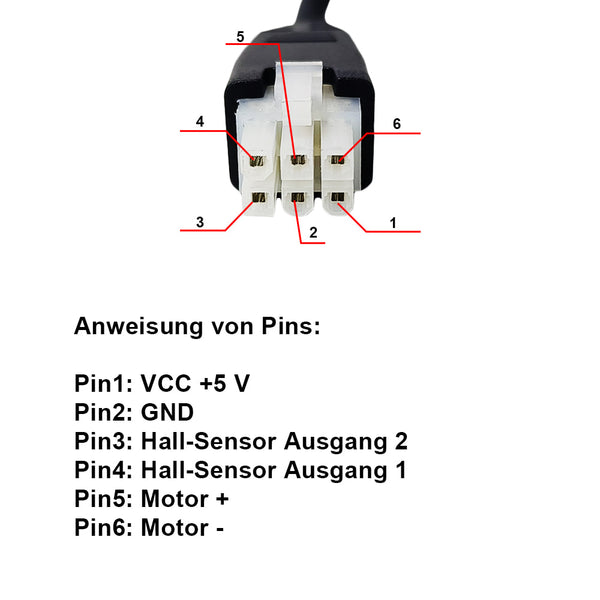

Wenn Sie eine Synchronisation Controller verwenden möchten, um zwei oder mehr Linearantriebe vollständig synchron zu betreiben, müssen Sie jedem Linearantriebe eingebaute Hall Effekt Sensoren hinzufügen. Und wenn Sie Hall-Effekt-Sensoren zusammen mit Linearantrieben gekauft haben, bauen wir während der Produktion Hall-Effekt-Sensoren für Sie in die Linearantriebe ein.
Wenn zwei oder mehr Linearantriebe zusammen laufen, sendet der Hallsensor Hallsignale an die Synchronisation Controller, und die Steuerung passt die Laufgeschwindigkeit jedes Linearantriebs an, sodass alle Linearantriebe mit genau der gleichen Geschwindigkeit laufen.
Spezifikationen
| Parameter | Wert |
|---|---|
| Modell | 0043040 |
| Arbeitsspannung | 10~30V DC, geeignet für 12V oder 24V Linearantrieb |
| Anzahl der angeschlossenen Linearantriebe | 8 |
| Maximaler Ausgangsstrom | 10A / Kanal |
| Arbeitsfrequenz | 433.92 MHz |
| Zwei wählbare Steuermodi | Verriegelungsmodus oder Momentanmodus. Bitte wählen Sie bei der Bestellung den Steuermodus aus, den Sie benötigen |
| Arbeitsabstand | 30m (theoretisch) |

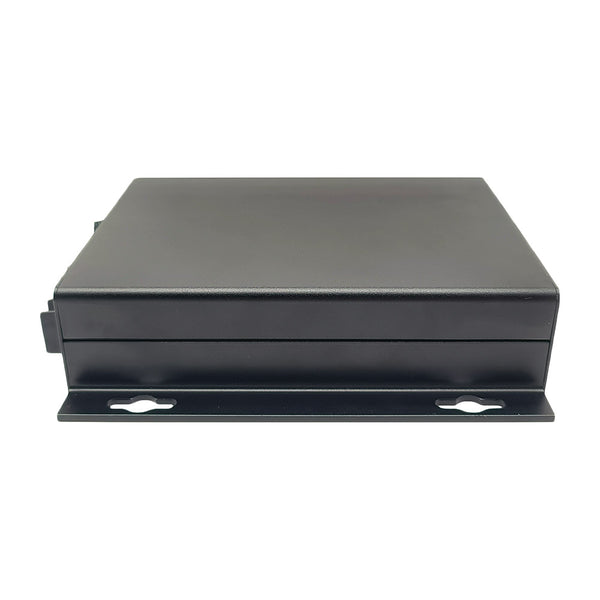

| Maße des Gehäuse | 158 x 150 x 40 mm |
| Betriebstemperatur | -20°C bis +70°C |
| Kabellänge des Touch-Steuergriffs | 2000±10%mm (Falls Sie ein längeres Kabel benötigen, erwerben Sie bitte das Steuergriff-Verlängerungskabel.) |
Auswahl der Stromversorgung
Wenn Sie mit diesem controller 8 Linearantriebe A synchron ansteuern wollen, verwenden Sie bitte ein 12V/50A oder 24V/25A Netzteil.
Wenn Sie mit diesem controller 8 Linearantriebe B/J synchron ansteuern wollen, verwenden Sie bitte ein 12V/100A oder 24V/50A Netzteil.
Verdrahtung

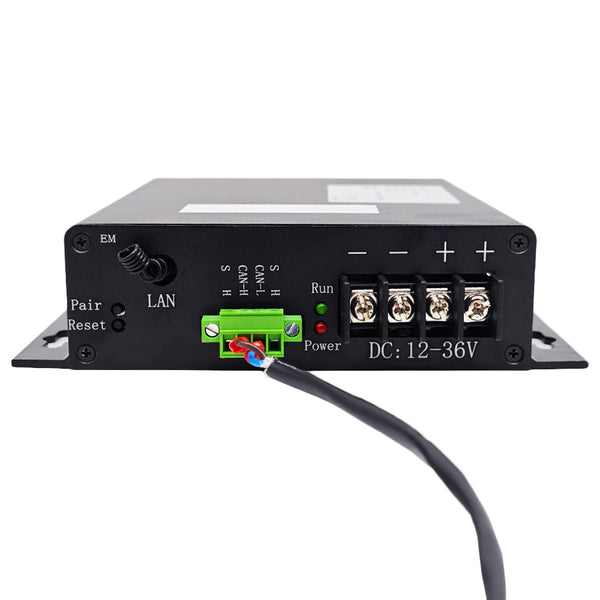

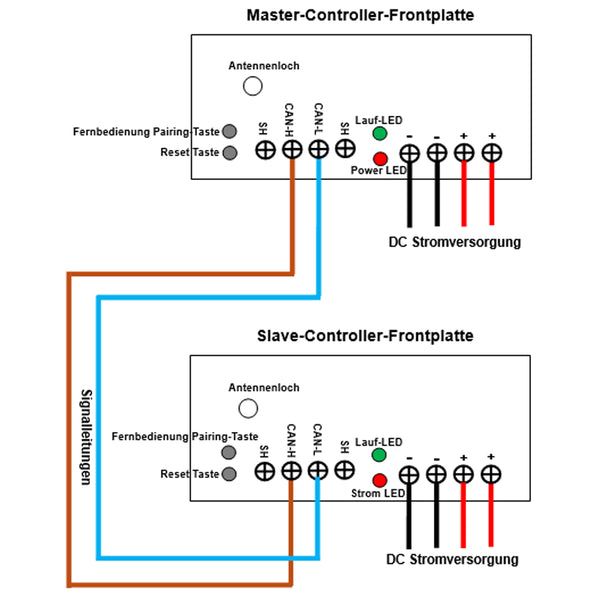

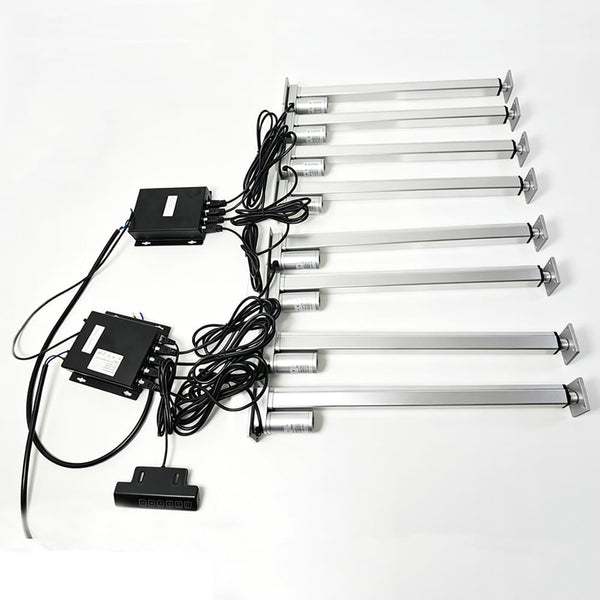

1) Verbinden Sie die Anschlüsse CAN-L und CAN-H des Master-Controllers über Signalleitungen mit den Anschlüssen CAN-L und CAN-H des Slave-Controllers.
2) Stecken Sie den Touch-Steuergriff in die Anschlüsse des Hand-Sets des Master-Controllers.

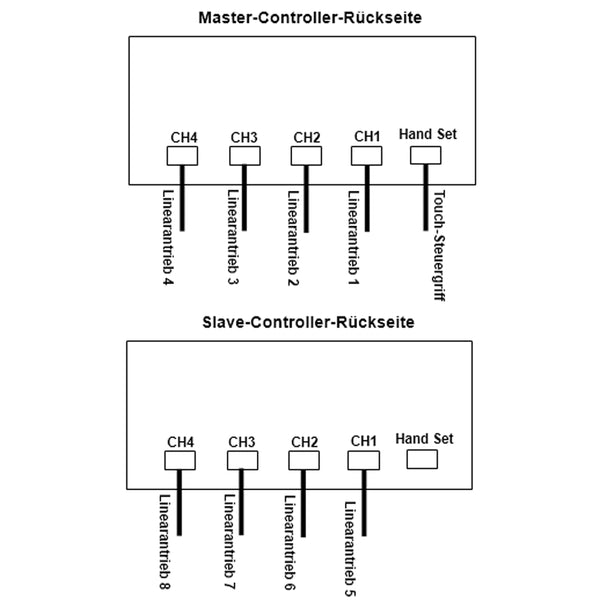

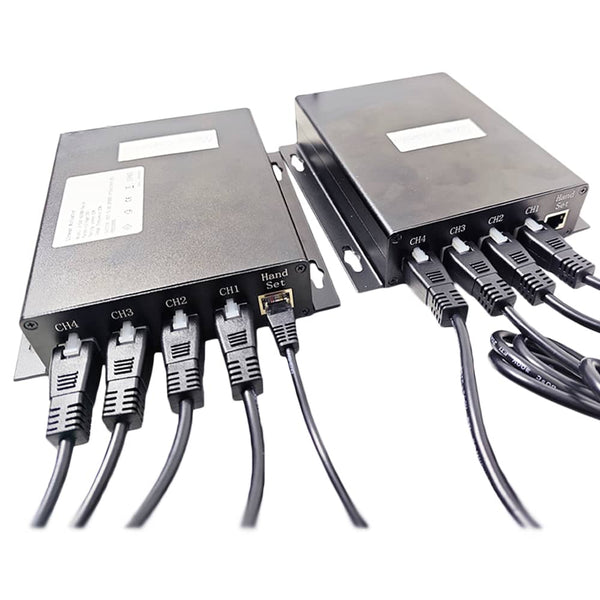

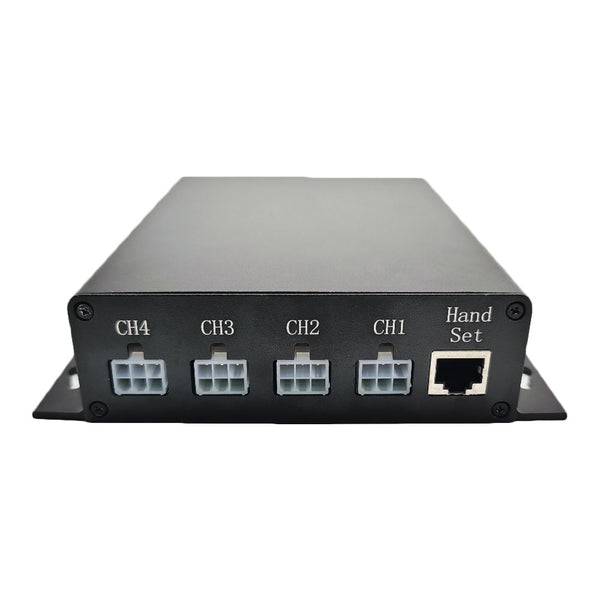

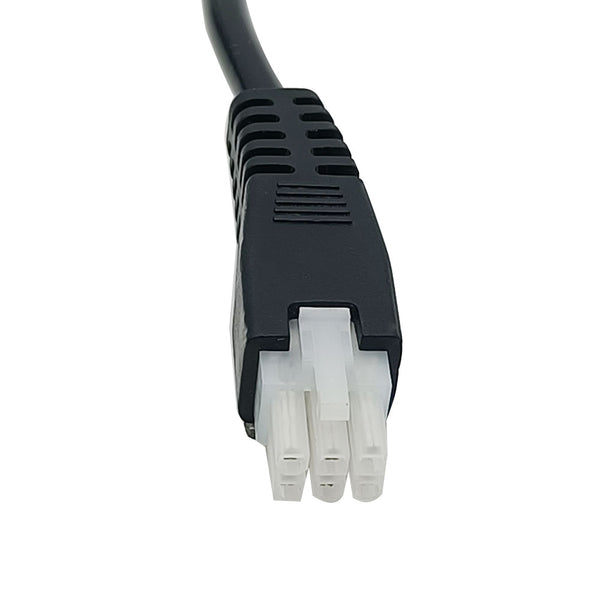

3) Stecken Sie vier Linearantriebe in die Anschlüsse CH1, CH2, CH3 und CH4 des Master-Controllers und die vier verbleibenden Linearantriebe in die Anschlüsse CH1, CH2, CH3 und CH4 des Slave-Controllers.
4) Verbinden Sie den Pluspol der DC-Stromversorgung mit der Klemme <+> der beiden Controller und den Minuspol der DC-Stromversorgung mit der Klemme <-> der beiden Controller.
Betrieb

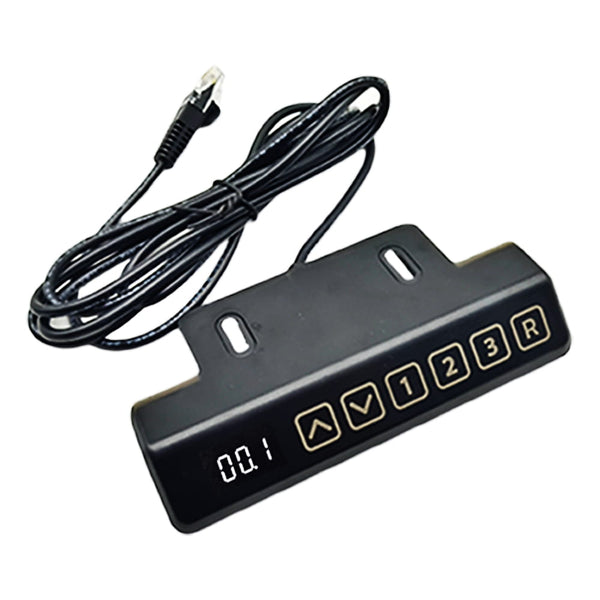

1. Bedienung über den Touch-Steuergriff:
Achtung: Der Griff wird per Touch-Steuerung bedient. Die Berührungsempfindlichkeit kann beim ersten Einschalten automatisch kalibriert werden. Beim Einschalten ist es verboten, den Griff mit den Händen zu berühren, um eine Beeinträchtigung der Empfindlichkeitskalibrierung und eine Beeinträchtigung der Betriebsempfindlichkeit zu verhindern.
1) Drücken und halten Sie die Taste ▲ der Steuergriff, alle Linearantriebe fahren gleichzeitig nach außen; Lassen Sie die Taste los, alle Linearantriebe stoppen.
2) Drücken und halten Sie die Taste ▼ der Steuergriff, alle Linearantriebe ziehen sich gleichzeitig nach innen zurück; Lassen Sie die Taste los, alle Linearantriebe stoppen.
3) Drücken Sie eine der Tasten 1, 2 oder 3 am Steuergriff. Die alle Linearantriebe bewegen sich automatisch in die mit dieser Taste gespeicherte Position und stoppen dann automatisch.
Achtung: Sie müssen sich zunächst drei Positionen dieser drei Tasten merken.
4) Die LED-Anzeige am Steuergriff zeigt die Hubpositionsdaten in Echtzeit an. Wenn beispielsweise die Zahl 03.5 bedeutet, dass die Linearantriebe die Hubposition von 35 mm erreicht haben.

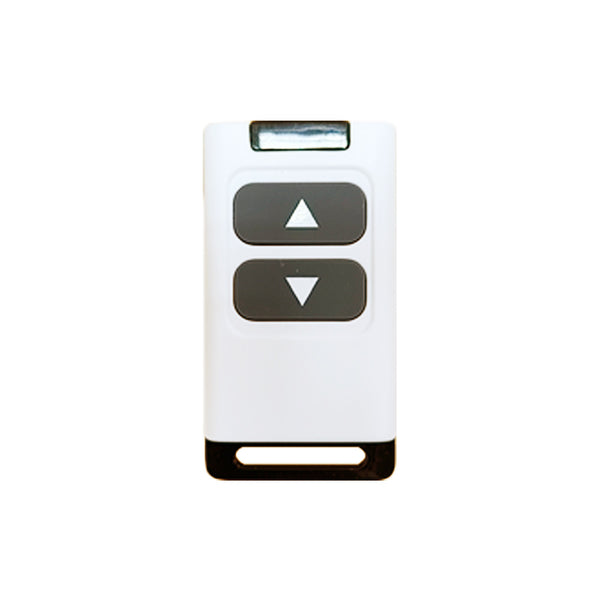

2. Bedienung über die Fernbedienung: (Die Fernbedienung der Synchronregler verfügt über zwei Steuermodi: Verriegelungsmodus und Momentanmodus. Bitte wählen Sie bei der Bestellung den Steuermodus aus, den Sie benötigen.)
2.1 Wenn der Controller im Momentansteuerungsmodus arbeitet:
1) Drücken und halten Sie die Taste ▲ am Fernbedienung, alle Linearantriebe fahren gleichzeitig nach außen; Lassen Sie die Taste los, alle Linearantriebe stoppen.
2) Drücken und halten Sie die Taste ▼ am Fernbedienung, alle Linearantriebe ziehen sich gleichzeitig nach innen zurück; Lassen Sie die Taste los, alle Linearantriebe stoppen.
2.2 Wenn der Controller im Verriegelungssteuerungsmodus arbeitet:
1) Drücken Sie die Taste ▲ der Fernbedienung, alle Linearantriebe fahren gleichzeitig nach außen, sie erreichen gleichzeitig den maximalen Hub und stoppen automatisch.
2) Drücken Sie die Taste ▼ der Fernbedienung, alle Linearantriebe fahren gleichzeitig ein, sie fahren gleichzeitig vollständig ein und stoppen automatisch.
3) Während des Betriebs können Sie auch eine beliebige Taste der Fernbedienung drücken, um alle Linearantriebe gleichzeitig anzuhalten.
So merken Sie sich drei Hubpositionen
1) Der Controller kann insgesamt drei Hubpositionen speichern, und jede Taste speichert eine Hubposition.
2) Fahren Sie zunächst acht Linearantriebe auf die erste geeignete Hubposition, die Sie speichern müssen, und halten Sie dann die Taste 1 des Steuergriffs etwa 5-6 Sekunden lang gedrückt. Der Hubwert blinkt zweimal auf der LED-Anzeige. Das bedeutet, dass die aktuelle Hubposition bereits in der Taste 1 gespeichert ist.
3) Können Sie zwei weitere Hubpositionen in den Tasten 2 und 3 speichern, indem Sie dem oben beschriebenen Vorgang folgen.
Reset-Funktion
Wenn die LED-Anzeige am Steuergriff den Fehlercode anzeigt, müssen Sie das System wie folgt zurücksetzen.
Reset-Betrieb: Drücken und halten Sie die Taste <R> der Steuergriff oder drücken und halten Sie die Taste <Reset> des Master-Controllers, oder drücken und halten Sie die Taste ▲ und ▼ auf der Fernbedienung gleichzeitig, bis alle Linearantriebe vollständig zurückgesetzt sind und die LED-Anzeige am Steuergriff "00.0" anzeigt, Lassen Sie dann die Taste <R> los.
So koppeln Sie die neue Fernbedienung mit dem Controller
Beachten: Wir haben den Fernbedienung mit dem Controller gekoppelt vor dem Verlassen des Werks. Wenn Sie mehr Fernbedienungen koppeln möchten, gehen Sie wie folgt.
1) Drücken und halten Sie die Pairing-Taste am Master-Controller 8–9 Sekunden lang gedrückt, bis das grüne LED schnell blinkt. Dies bedeutet, dass der Controller den Lernstatus einnimmt.
2) Drücken Sie eine beliebige Taste am Fernbedienung. Dies bedeutet, dass die Kopplung erfolgreich ist.
3) Der Controller kann mehrere Fernbedienungen mit verschiedenen kodes lernen.
So löschen Sie alle Fernbedienung codes gespeichert im Synchronregler
Wir haben gekoppelt den Fernbedienung mit dem Controller, wenn Sie nicht möchten dass der Controller mit dem Fernbedienung zu arbeiten, Sie können löschen alle Fernbedienung codes gespeichert im Controller.
Bedienung:
1) Sie müssen das Master-Controller-Gehäuse öffnen, dann sehen Sie ein kleines RF-Empfangsmodul und auf dem Modul befindet sich eine kleine Lerntaste.
2) Drücken Sie die Lerntaste auf der Empfangsmodul 8 Mal schnell und kontinuierlich und lassen Sie die Lerntaste dann los. Die Signal-LED auf der Empfangsmodul blinkt 8 Mal und geht dann aus, was bedeutet, dass alle gespeicherten Codes wurden erfolgreich gelöscht.
Lieferumfang

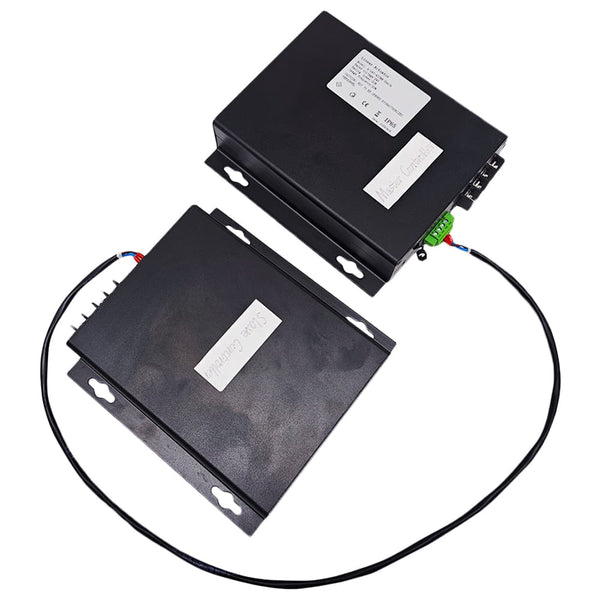

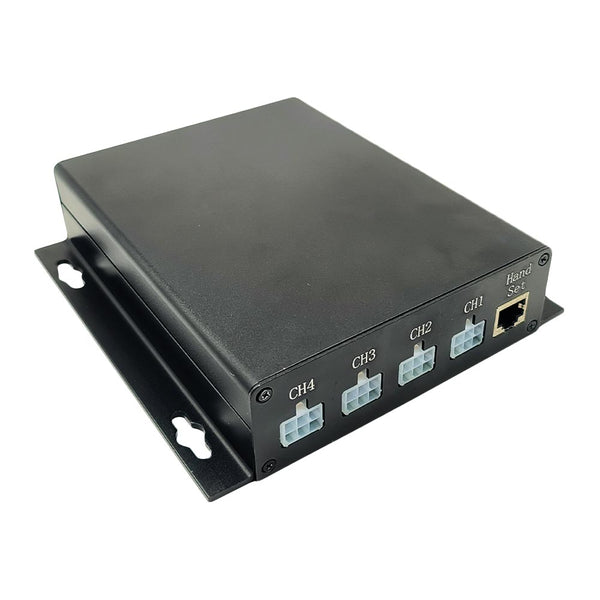

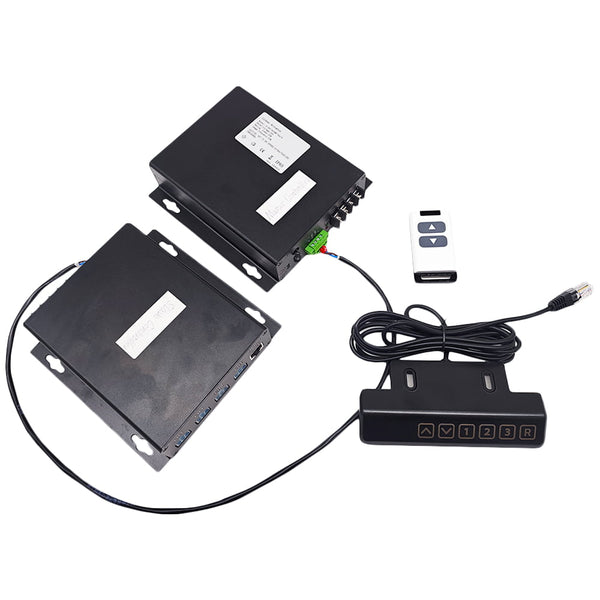

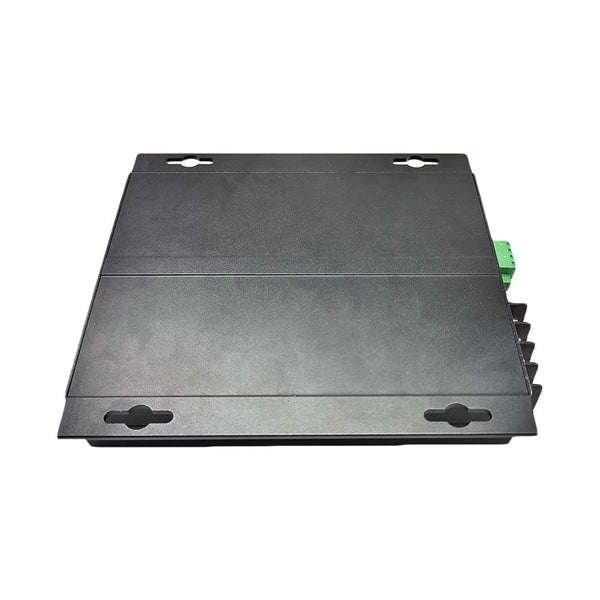

2 x Vierkanal-Synchronregler (Ein Master-Controller und ein Slave-Controller, Eine-Steuerung-Acht, für 8 Linearantriebe A / B / J mit Hall Effekt Sensors)
1 x Touch-Steuergriff
1 x Fernbedienung: CF-2
1 x Bedienungsanleitung
Beachten: Acht Linearantriebe A / B / J Sind nicht enthalten, bitte separat bestellen. Alle Linearantriebe müssen mit dem Synchronregler verbunden werden, damit das System ordnungsgemäß funktioniert. Die Fernbedienung der Synchronregler verfügt über zwei Steuermodi: Verriegelungsmodus und Momentanmodus. Bitte wählen Sie bei der Bestellung den Steuermodus aus, den Sie benötigen
