Lieferumfang:
1 x Manueller Schalter
1 x Bedienungsanleitung
Einführung:
Dieser Manueller Schalter hat drei Drucktasten AUF-Stopp-AB. Jede Taste hat
einen Satz Schließerkontakte. Sie können diesen manuellen Schalter an die
verdrahteten Steuerklemmen des Empfängers anschließen und damit den DC-Motor
oder den Linearantrieb steuern.
Produktbeschreibung:
Drei Drucktaster: AUF, Stopp, AB
Betriebsart: Momentan
Knopfdurchmesser: 30 mm
Lochdurchmesser: 22 mm
Jede Taste ist mit einem Satz Schließerkontakte ausgestattet.
Kontaktmaterial: Silberkontakte
Kontaktnennstrom: 10A
Betriebstemperatur: -20°C bis +70°C
Wasserdichte Gehäuse und Wasserdichtes Connector
Schlagfestes Kunststoffgehäuse
Schutzklasse: IP65
Maße Gehäuse: 105 x 68 x 50 mm
Geeignet für unsere Empfänger mit verdrahteten Steuerklemmen, z. B. Modell
S1FC-DC
,
S1F2-DC
,
S1PF-DC
,
S1PF3-DC
, S1FC-AC, und S1F2-AC.
Verdrahtung:

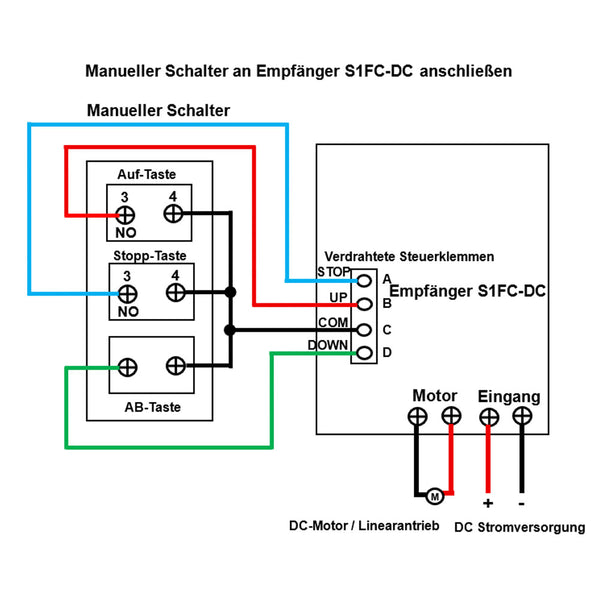

Anschluss an den Empfänger S1FC-DC:
1. Verbinden Sie den Pluspol der DC Stromversorgung mit der Klemme <+> am
Eingang, und verbinden Sie den Minuspol der DC Stromversorgung mit der
Klemme <-> am Eingang.
2. Verbinden Sie den manuellen Schalter wie folgt mit den verdrahteten
Steuerklemmen des Empfängers:
1) Klemme 3 der AUF-Taste an die Klemme <UP>
2) Klemme 3 der AB-Taste an die Klemme <DOWN>
3) Klemme 3 der Stopp-Taste an die Klemme <STOP>
4) Klemmen 4 der Auf-, Ab- und Stopp-Tasten an die Klemme <COM>
3. Verbinden Sie zwei Drähte des Motors oder des Linearantriebs mit den
Klemmen <Motor> des Empfängers. Sie können diese beiden Drähte austauschen,
um die Drehrichtung des Motors oder die Bewegungsrichtung des Linearantriebs
zu ändern.

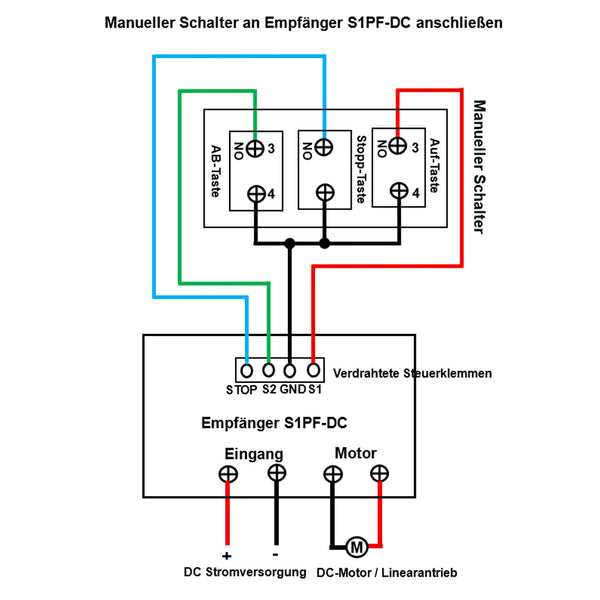

Anschluss an den Empfänger S1PF-DC:
1. Verbinden Sie den Pluspol der DC Stromversorgung mit der Klemme <+> am
Eingang, und verbinden Sie den Minuspol der DC Stromversorgung mit der
Klemme <-> am Eingang.
2. Verbinden Sie den manuellen Schalter wie folgt mit den verdrahteten
Steuerklemmen des Empfängers:
1) Klemme 3 der AUF-Taste an die Klemme <S1>
2) Klemme 3 der AB-Taste an die Klemme <S2>
3) Klemme 3 der Stopp-Taste an die Klemme <STOP>
4) Klemmen 4 der Auf-, Ab- und Stopp-Tasten an die Klemme <GND>
3. Verbinden Sie zwei Drähte des Motors oder des Linearantriebs mit den
Klemmen <Motor> des Empfängers. Sie können diese beiden Drähte austauschen,
um die Drehrichtung des Motors oder die Bewegungsrichtung des Linearantriebs
zu ändern.
Betrieb :
1) Drücken Sie die AUF-Taste, Motor dreht in positiver Richtung, oder
Linearantrieb fährt nach außen aus.
2) Drücken Sie die AB-Taste, Motor dreht in umgekehrter Richtung, oder
Linearantrieb fährt nach innen ein.
3) Drücken Sie die Stopp-Taste, Motor oder Linearantrieb stoppt.
