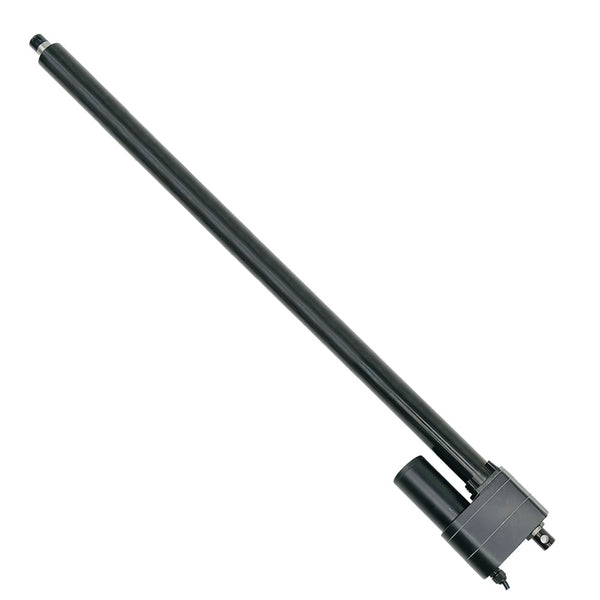

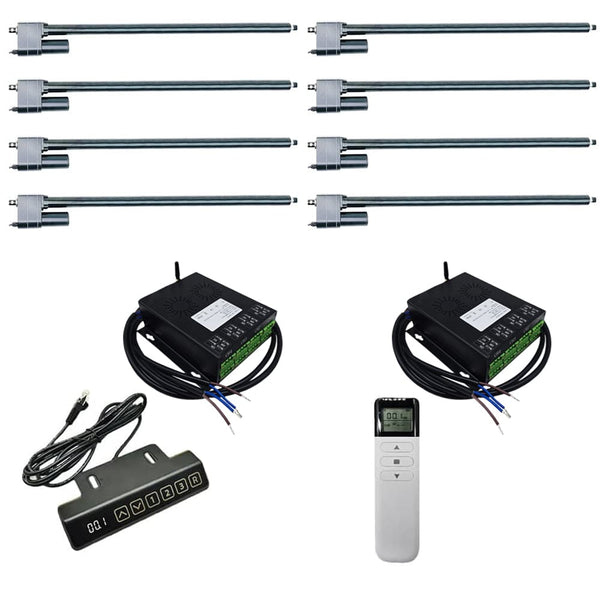

Acht 1500MM 3000N Schwerlast Elektrischer Linearantriebe Synchronsteuerungskit (Modell 0043108-3)

• Hochwertige Produkte und hochwertige Dienstleistungen
• Metallgehäuse, geeignet für den Einsatz in sehr rauen Umgebungen
• Metallgetriebe und hochfestes verschleißfestes Metallzahnräder
• Teleskoprohr und Außenrohr aus Edelstahl, gute Korrosionsbeständigkeit
• Robustes Design, Hochleistungs Gleichstrommotor
• Starker Schub, bis zu 3000 N / 300 kg bei 20mm/s
• Zwei Geschwindigkeitsoptionen, 20±4mm/s, 50±10mm/s
• Mehrere Hublänge optionen, von 1500 mm bis 2000 mm
• Fortschrittliche wasserdichte und staubdichte Technologie
• Niedrige Stromverbrauch und niedrige Lärm
• Eingebaute Kupplung zum Schutz von Getrieben und Motoren
• Eingebauter Motorüberlast- und Überhitzungsschutz
• Eingebaute zwei Endlagenschalter, der Linearantrieb stoppt automatisch wenn die Hubstange die Endposition erreicht
• Eingebauter Hallsensor, sodass Sie mit dem Synchronregler 8 Linearantriebe voll synchron betreiben können
• Eine manuelle Betätigungsvorrichtung ist optional. Sie ermöglicht das Aus- und Einfahren der Teleskopstange des Linearantriebs mit Handwerkzeugen

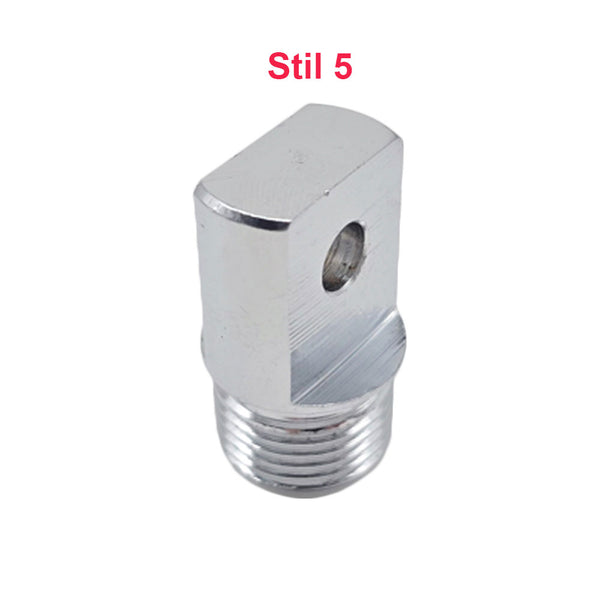

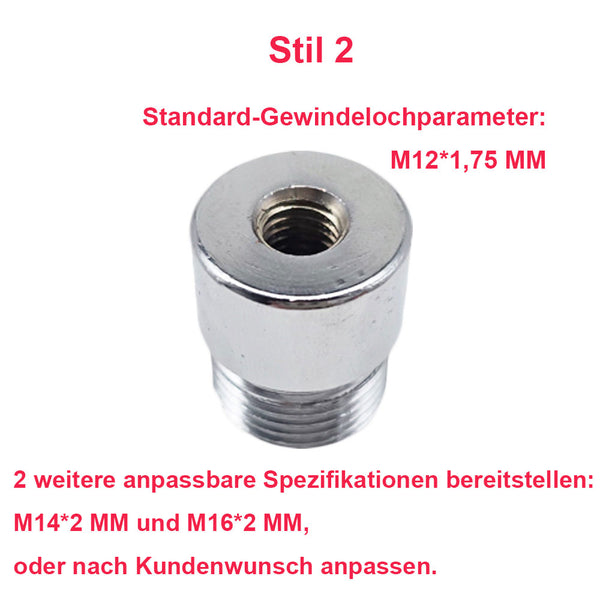

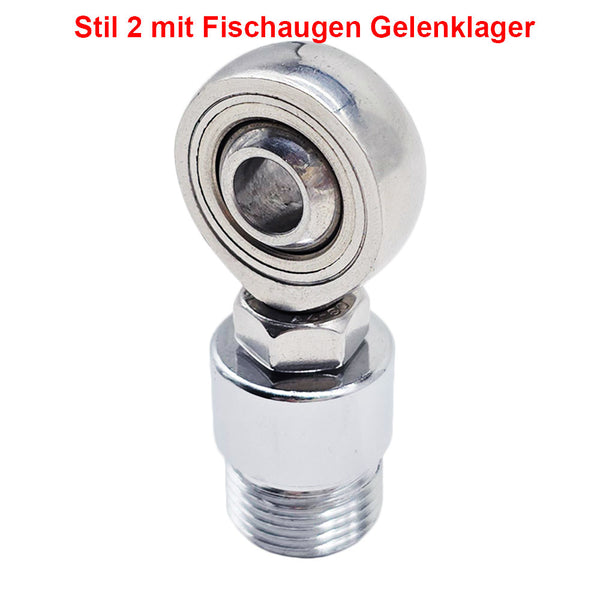

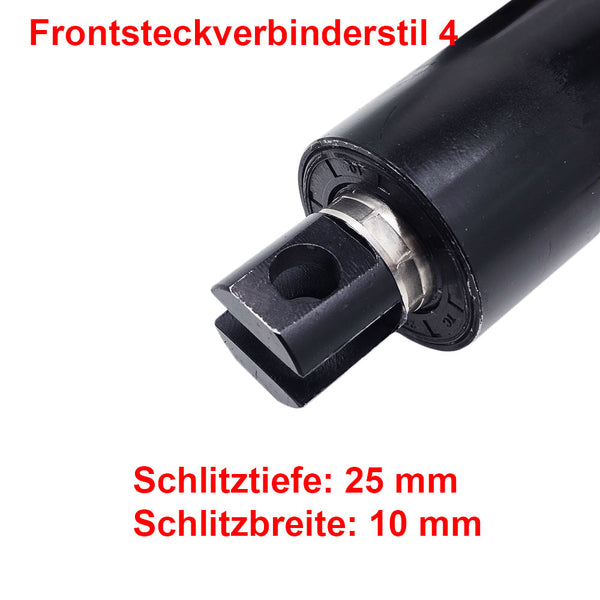

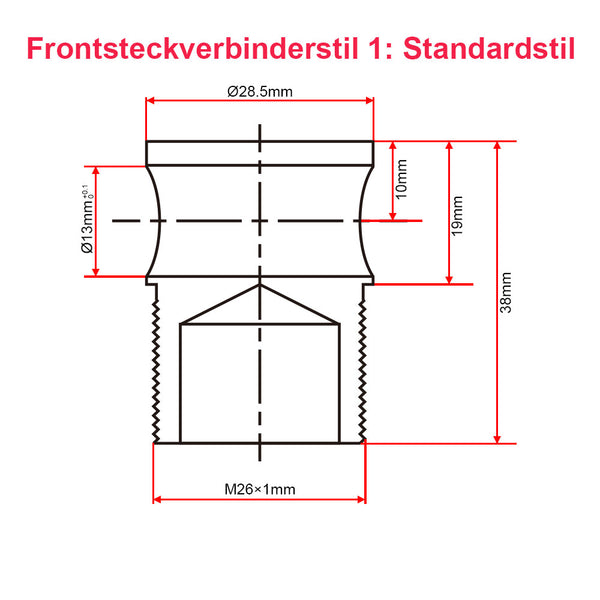

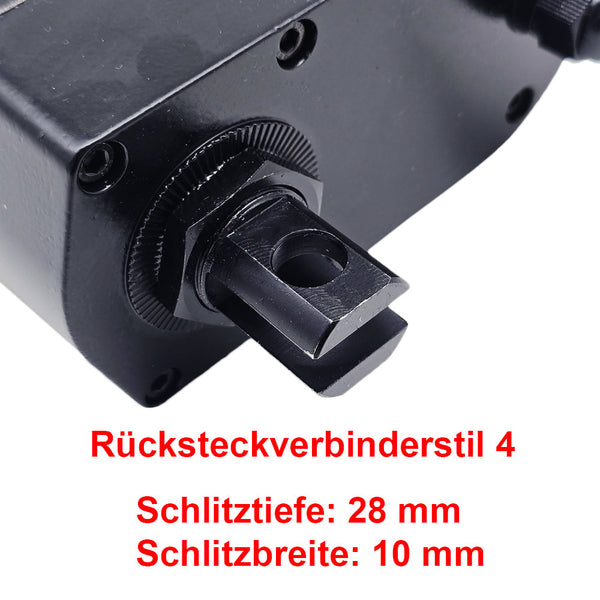

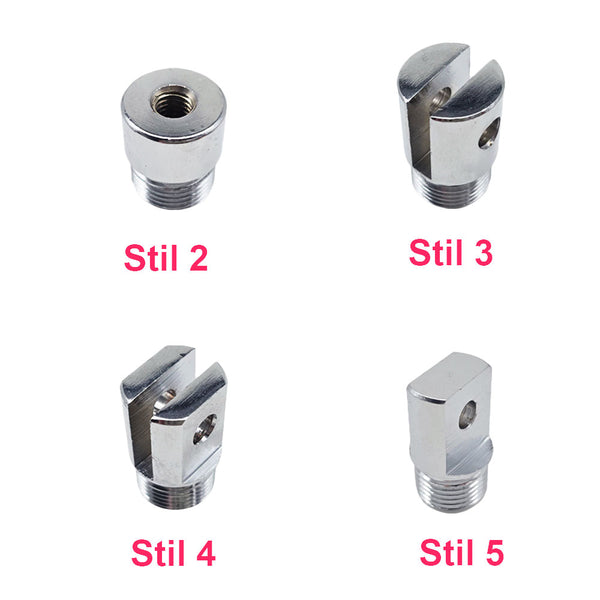

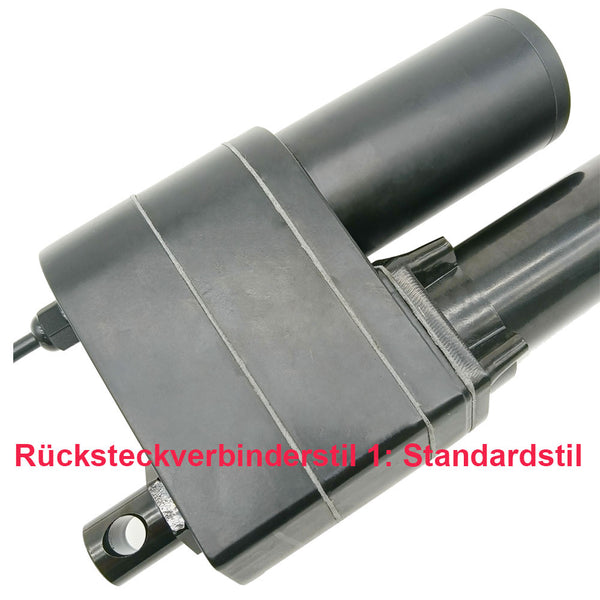

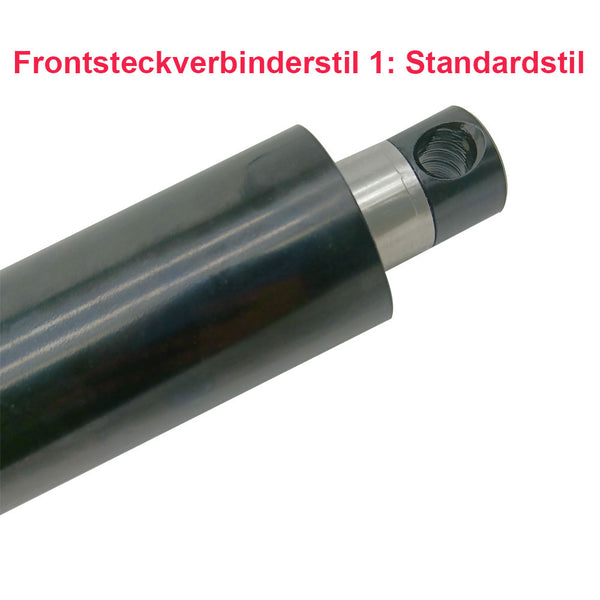

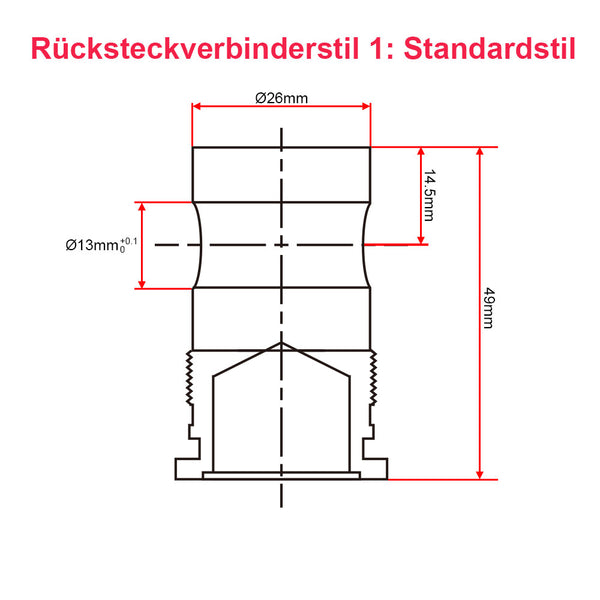

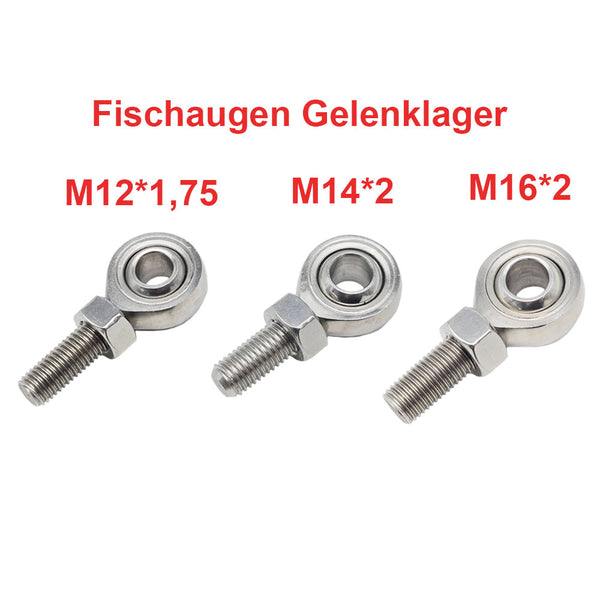

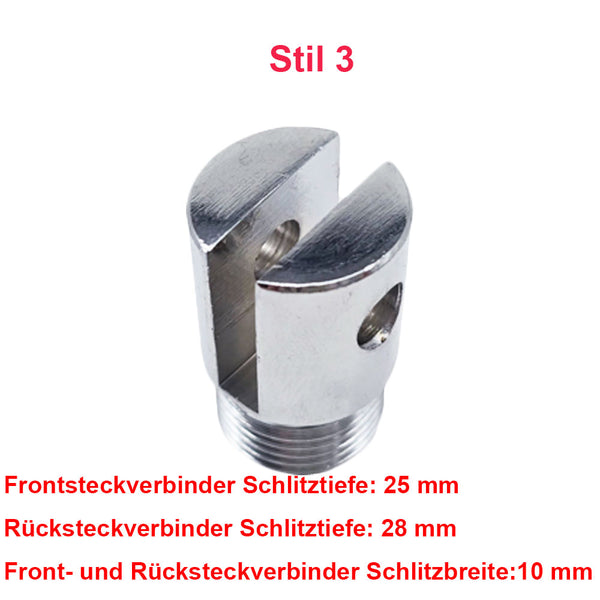

• Die Front- und Rücksteckverbinderstile können angepasst werden: Standardmäßig sind sie Steckverbinder mit offenen Löchern, die mit Schlitzsteckern, Innengewindesteckern usw. angepasst werden können. Sie können Zeichnungen zur Anpassung bereitstellen

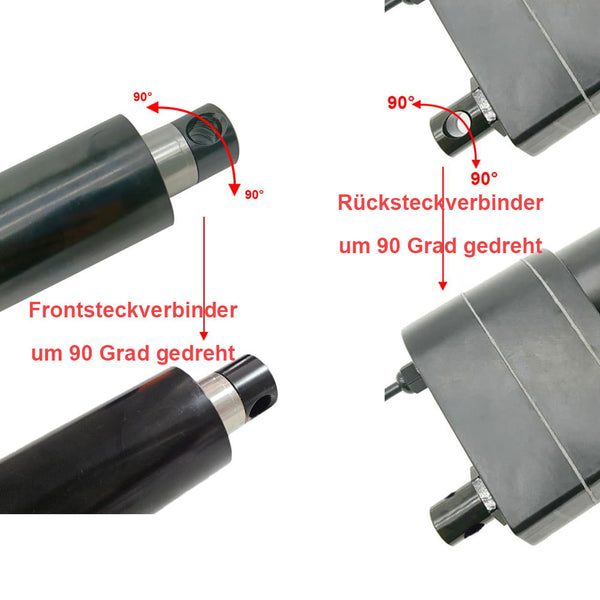

• Die Ausrichtung der Front- und Rücksteckverbinder ist standardmäßig; wir können sie während der Produktion entsprechend den Kundenanforderungen um 90 Grad drehen
• Mit Selbsthemmungsfunktion, um die Lastposition nach dem Stopp zu halten, und es ist keine Stromversorgung erforderlich
• Wartungsfrei

Anmerkung:

1. Die obigen Daten sind die maximale Tragfähigkeit, die erreicht werden kann, wenn jeder Linearantrieb in vertikaler Richtung läuft. Die maximale Tragfähigkeit des gesamten Synchronsystems ist die Summe der maximalen Tragfähigkeiten der acht Linearantriebe. Wenn das Gewicht Ihrer Ausrüstung (z. B. einer Kellertür) 100 kg beträgt und Sie einen Linearantrieb zum Öffnen dieser Tür verwenden möchten, müssen Sie die tatsächlich auf den Linearantrieb wirkende Kraft gemäß Ihrer Installationsmethode berechnen. Diese Kraft beträgt in der Regel das 2-5 fache des Gewichts der Kellertür. Wenn Sie nicht wissen, wie man es berechnet, wenden Sie sich bitte an uns, um Hilfe zu erhalten.

2. Das Obige ist die Geschwindigkeit ohne Last, und die tatsächliche Arbeitsgeschwindigkeit wird sich allmählich verlangsamen, wenn die Last zunimmt. Die Geschwindigkeit bei voller Last beträgt etwa 60–70% der Geschwindigkeit ohne Last.

3. Unterschiedliche Geschwindigkeiten entsprechen unterschiedlichen Höchstlasten. Bitte wählen Sie die richtige Geschwindigkeit entsprechend der Geschwindigkeit und der maximalen Belastung, die Sie benötigen.

4. Linearantriebe sind nicht für den Dauerbetrieb mit maximaler Last geeignet, wir empfehlen ihn bei etwa der Hälfte der Maximallast arbeiten zu lassen, um eine längere Lebensdauer zu erreichen.

5. Bei Linearaktuatoren mit einem Hub von mehr als 500 mm sollten Sie sie normalerweise nicht mit ihrem maximalen Hub unter schweren Lasten arbeiten lassen. Wenn Sie einen Hub von 600 mm wünschen, empfehlen wir Ihnen, einen Linearantrieb mit einem Hub von 700-800 mm zu wählen.

6. Die maximale Zugkraft der Linearantrieb ist etwas geringer als seine maximale Schubkraft.

Der Linearantrieb verfügt über zwei eingebaute Endschalter. Wenn der Linearantrieb vollständig eingefahren oder ausgefahren ist, stoppt er automatisch.
Wir können die Position der eingebauten Endschalter während der Produktion anpassen, um die vom Kunden angegebenen Hub- und Einzugslängen zu erreichen.

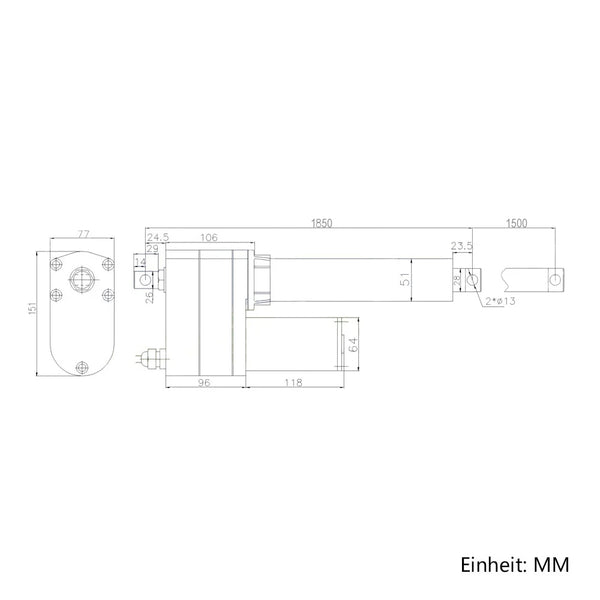

Beispiel für einen Linearantrieb mit einem Hub von 1500 mm:
Einzugslänge: 1850 mm (Mittenabstand zwischen den beiden Montagelöchern, wenn der Linearantrieb vollständig eingefahren ist)
Ausfahrlänge: 3350 mm (Mittenabstand zwischen den beiden Montagelöchern, wenn der Linearantrieb vollständig ausgefahren isthren ist)

Individuelle Regeln:
1) Der angegebene Hub muss kleiner sein als der Standardhub des bestellten Aktuators. Beispielsweise ist ein angegebener Hub von 1450 mm kleiner als der Standardhub des bestellten Aktuators (1500 mm). In diesem Fall wird die Einzugslänge entsprechend reduziert, sodass sich eine endgültige Einzugslänge von 1800 mm ergibt. Alternativ können Sie die ursprüngliche Standard-Einzugslänge von 1850 mm beibehalten.
2) Die angegebene Einzugslänge muss kleiner sein als die Standard-Einzugslänge des bestellten Aktuators. Beispielsweise ist eine angegebene Einzugslänge von 1750 mm kleiner als die Standard-Einzugslänge des bestellten Aktuators (1850 mm). In diesem Fall muss der Hub ebenfalls entsprechend reduziert werden, sodass sich ein endgültiger effektiver Hub von 1400 mm ergibt.

Beachten: Dies ist ein Synchronisationskit für acht Linearantriebe. Die Anzahl der individuellen Optionen für Einbaulänge und Hublänge muss der Anzahl der bestellten Antriebe entsprechen, also ebenfalls acht Stück.

Wenn Sie mehrere elektrische Linearantriebe zum Anheben und Absenken eines Gerätes verwenden möchten, zum Beispiel zwei, vier oder mehr Linearantriebe. Da der Hochgeschwindigkeits Gleichstrommotoren in Linearantriebe nicht mit genau der gleichen Geschwindigkeit laufen können, ist auch die Bewegungsgeschwindigkeit des Linearantriebe unterschiedlich. Wenn mehrere Linearantriebe gleichzeitig arbeiten, können ihre tatsächlichen Geschwindigkeiten nicht genau gleich sein. In diesem Fall können wir einen Synchronisation Controller verwenden um mehrere Linearantriebe so zu betreiben, dass sie synchron ansteigen oder abfallen. Sie arbeiten völlig synchron ohne Unterschied.

Wenn Sie eine Synchronisation Controller verwenden möchten, um zwei oder mehr Linearantriebe vollständig synchron zu betreiben, müssen Sie jedem Linearantriebe eingebaute Hall Effekt Sensoren hinzufügen. Und wenn Sie Hall-Effekt-Sensoren zusammen mit Linearantrieben gekauft haben, bauen wir während der Produktion Hall-Effekt-Sensoren für Sie in die Linearantriebe ein.
Wenn zwei oder mehr Linearantriebe zusammen laufen, sendet der Hallsensor Hallsignale an die Synchronisation Controller, und die Steuerung passt die Laufgeschwindigkeit jedes Linearantriebs an, sodass alle Linearantriebe mit genau der gleichen Geschwindigkeit laufen.

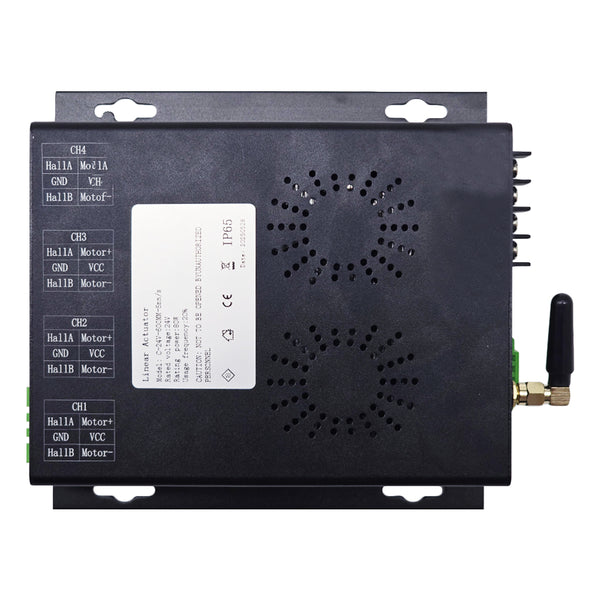

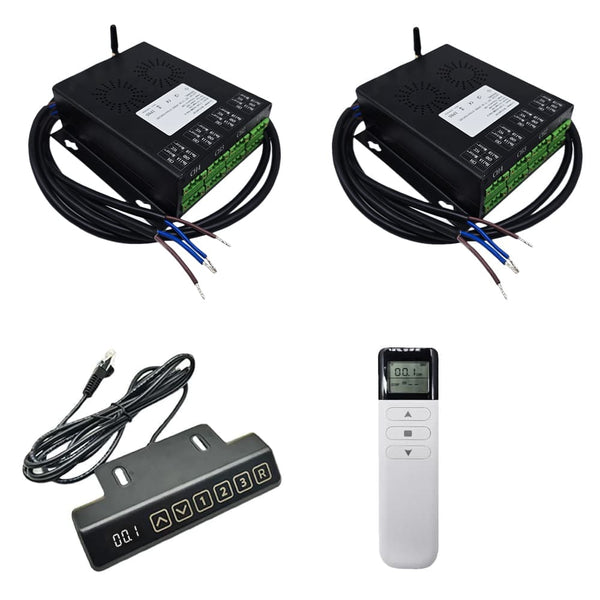

• Es kann acht elektrische Linearantriebe C so betreiben, dass sie vollständig synchron laufen

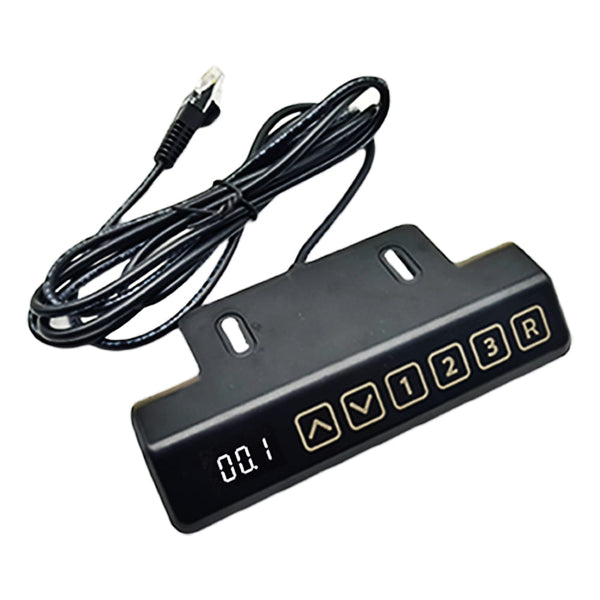

• Kabelgebundene Steuerung über einen Touch-Steuergriff
• Drahtlose Steuerung über eine Fernbedienung
• Die LED-Anzeige am Bediengriff und an der Fernbedienung zeigt die Hubposition in Echtzeit an
• Sechs Touch-Funktionstasten: ▲, ▼,1, 2, 3 und R
• Die Tasten ▲ und ▼ dienen zum Aus- und Einfahren der Linearantriebe
• Mit den Tasten 1, 2 und 3 werden die Linearantriebe automatisch in drei vorgespeicherte Positionen gefahren
• Taste R ist die Reset-Taste und dient zum Zurücksetzen des Systems im Fehlerfall
• Mit Reset Taste und Pairing-Taste
• Wenn sich Linearantriebe in die Nähe der Endposition bewegen, werden sie automatisch langsamer, um sich selbst zu schützen
• Wenn Linearantriebe vollständig eingefahren sind, behalten sie zum Schutz 1MM Hub bei

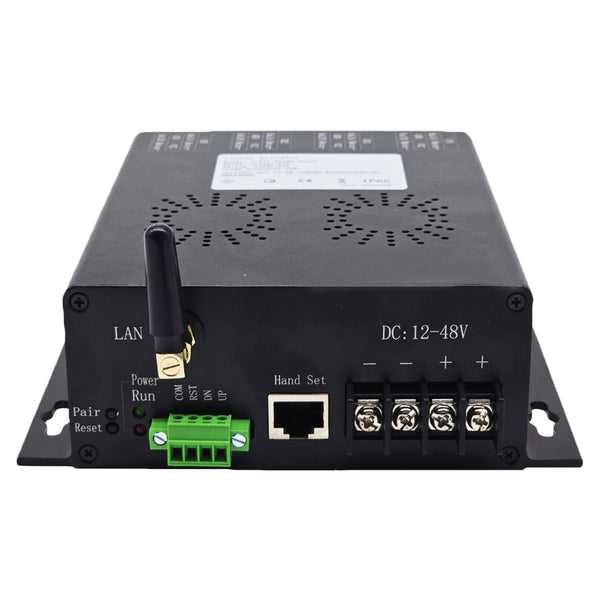

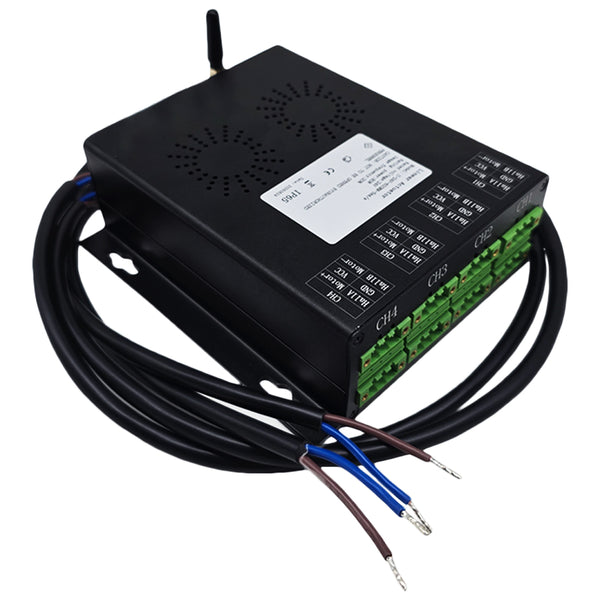

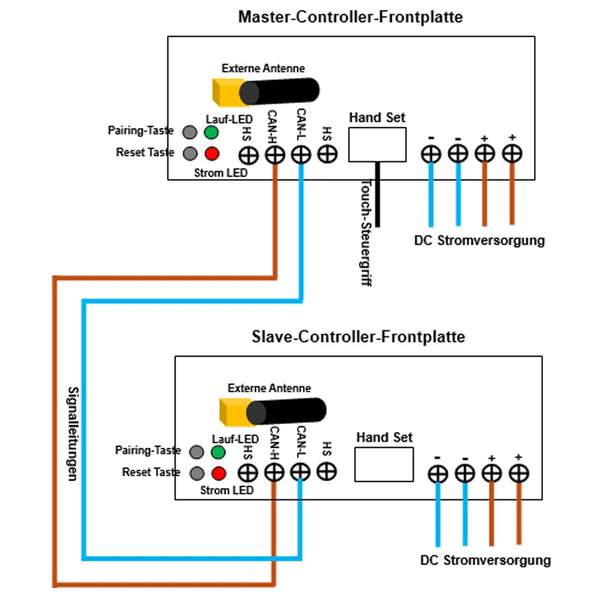

1) Verbinden Sie die Anschlüsse CAN-L und CAN-H des Master-Controllers über Signalleitungen mit den Anschlüssen CAN-L und CAN-H des Slave-Controllers.
2) Stecken Sie den Touch-Steuergriff an den Anschluss des Hand-Set des Master-Controllers. (Beachten: Wenn der Steuergriff an den Anschluss des Hand-Sets des Slave-Controllers gesteckt wird, funktioniert er nicht.)

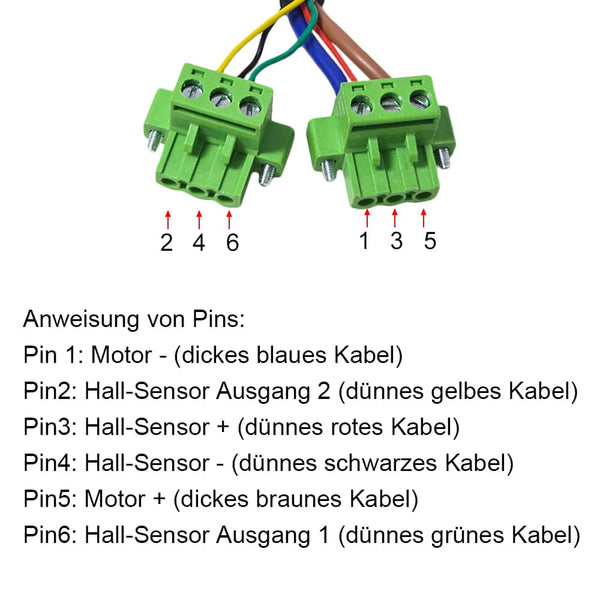

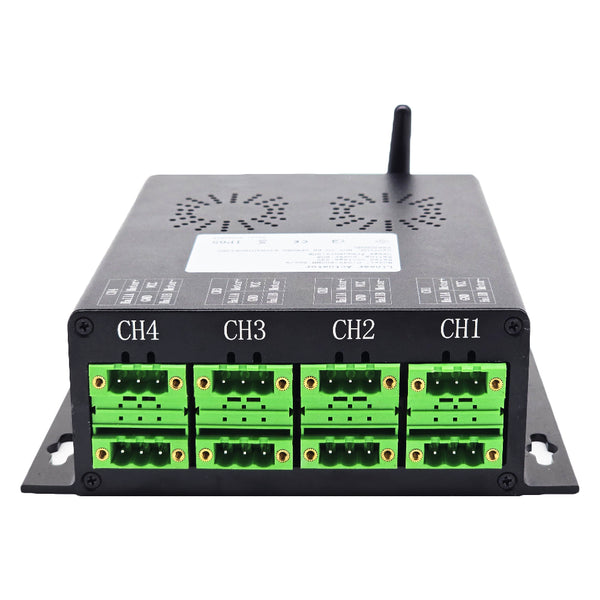

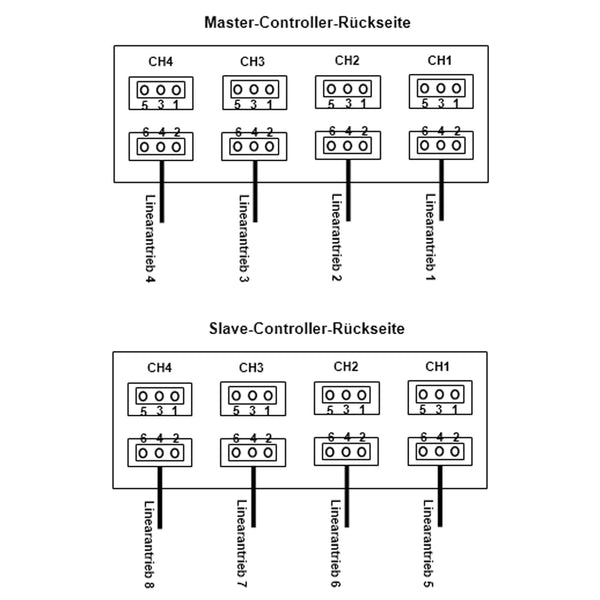

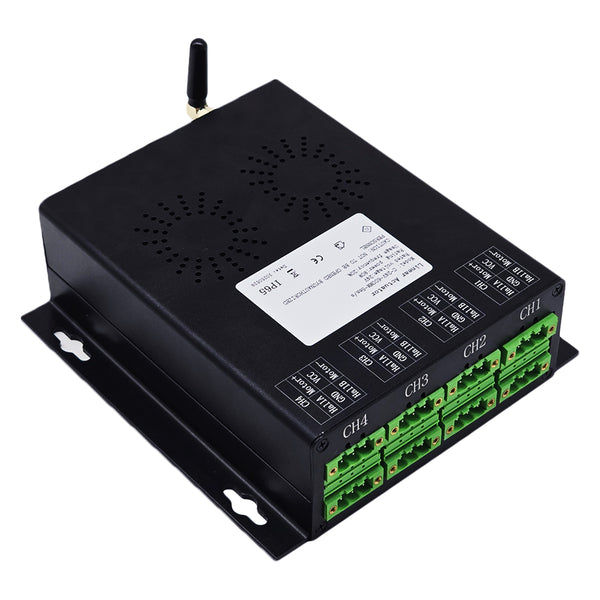

3) Wie in der Abbildung gezeigt, verbinden Sie vier Linearantriebe mit den Kanälen CH1, CH2, CH3 und CH4 am Master-Controller. Anschließend verbinden Sie die übrigen vier Linearantriebe mit den Kanälen CH1, CH2, CH3 und CH4 am Slave-Controller. Achten Sie darauf, dass die beiden Anschlüsse jedes Antriebs in die entsprechenden zwei Ports jedes Kanals eingesteckt werden.

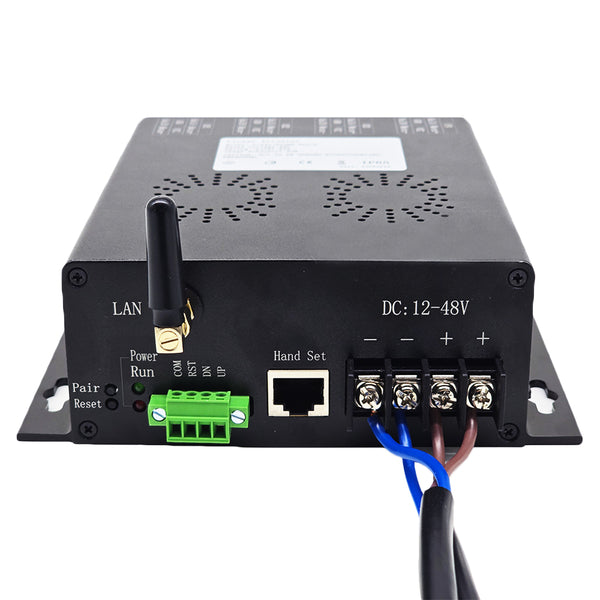

4) Verbinden Sie den Pluspol der DC-Stromversorgung mit der Klemme <+> der beiden Controller und den Minuspol der DC-Stromversorgung mit der Klemme <-> der beiden Controller.

Die Controller verfügt über zwei wählbare Steuerungsmodi, den Verriegelungsmodus und den Momentanmodus. Sie können die Steuerungsmodi wie folgt umschalten:
Drücken Sie die Pairing-Taste auf dem Controller dreimal hintereinander.

1. Bedienung über den Touch-Steuergriff:
Achtung: Der Griff wird per Touch-Steuerung bedient. Die Berührungsempfindlichkeit kann beim ersten Einschalten automatisch kalibriert werden. Beim Einschalten ist es verboten, den Griff mit den Händen zu berühren, um eine Beeinträchtigung der Empfindlichkeitskalibrierung und eine Beeinträchtigung der Betriebsempfindlichkeit zu verhindern.

1) Drücken und halten Sie die Taste ▲ der Steuergriff, alle Linearantriebe fahren gleichzeitig nach außen; Lassen Sie die Taste los, alle Linearantriebe stoppen.
2) Drücken und halten Sie die Taste ▼ der Steuergriff, alle Linearantriebe ziehen sich gleichzeitig nach innen zurück; Lassen Sie die Taste los, alle Linearantriebe stoppen.
3) Drücken Sie eine der Tasten 1, 2 oder 3 am Steuergriff. Die alle Linearantriebe bewegen sich automatisch in die mit dieser Taste gespeicherte Position und stoppen dann automatisch.
Achtung: Sie müssen sich zunächst drei Positionen dieser drei Tasten merken.
4) Die LED-Anzeige am Steuergriff zeigt die Hubpositionsdaten in Echtzeit an. Wenn beispielsweise die Zahl 03.5 bedeutet, dass die Linearantriebe die Hubposition von 35 mm erreicht haben.

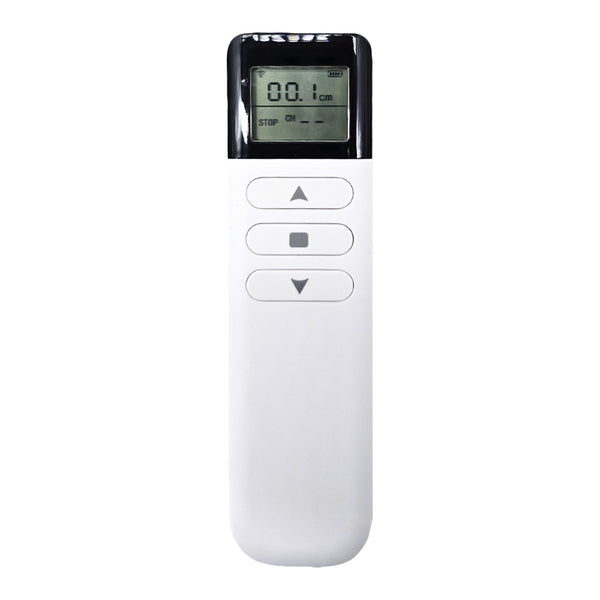

2. Bedienung über die Fernbedienung:
2.1 Wenn der Controller im Momentansteuerungsmodus arbeitet:
1) Drücken und halten Sie die Taste ▲ am Fernbedienung, alle Linearantriebe fahren gleichzeitig nach außen; Lassen Sie die Taste los, alle Linearantriebe stoppen.
2) Drücken und halten Sie die Taste ▼ am Fernbedienung, alle Linearantriebe ziehen sich gleichzeitig nach innen zurück; Lassen Sie die Taste los, alle Linearantriebe stoppen.

2.2 Wenn der Controller im Verriegelungssteuerungsmodus arbeitet:
1) Drücken Sie die Taste ▲ der Fernbedienung, alle Linearantriebe fahren gleichzeitig nach außen, sie erreichen gleichzeitig den maximalen Hub und stoppen automatisch.
2) Drücken Sie die Taste ▼ der Fernbedienung, alle Linearantriebe fahren gleichzeitig ein, sie fahren gleichzeitig vollständig ein und stoppen automatisch.
3) Während des Betriebs können Sie die Stopp-Taste oder auch eine beliebige Taste der Fernbedienung drücken, um alle Linearantriebe gleichzeitig zu stoppen.

Die LED-Anzeige der Fernbedienung zeigt die Hubpositionsdaten der Linearantriebe in Echtzeit an. Zeigt die LED-Anzeige beispielsweise UP 29.5 cm an, bedeutet dies, dass der Linearantrieb auf eine Hubposition von 295 mm ausgefahren ist. Zeigt die LED-Anzeige DN 20.0 cm an, bedeutet dies, dass der Linearantrieb auf eine Hubposition von 200 mm eingefahren ist.

1) Der Controller kann insgesamt drei Hubpositionen speichern, und jede Taste speichert eine Hubposition.
2) Fahren Sie zunächst acht Linearantriebe auf die erste geeignete Hubposition, die Sie speichern müssen, und halten Sie dann die Taste 1 des Steuergriffs etwa 5 Sekunden lang gedrückt. Der Hubwert blinkt auf der LED-Anzeige. Das bedeutet, dass die aktuelle Hubposition bereits in der Taste 1 gespeichert ist.
3) Können Sie zwei weitere Hubpositionen in den Tasten 2 und 3 speichern, indem Sie dem oben beschriebenen Vorgang folgen.

Wenn die LED-Anzeige am Steuergriff den Fehlercode anzeigt, müssen Sie das System wie folgt zurücksetzen.
Reset-Betrieb: Drücken und halten Sie die Taste <R> des Steuergriffs oder die Taste <Reset> des Master-Controllers, bis alle Linearantriebe vollständig zurückgesetzt sind und die LED-Anzeige am Steuergriff "00.0" anzeigt. Lassen Sie dann die Taste los.

Beachten: Wir haben den Fernbedienung mit dem Controller gekoppelt vor dem Verlassen des Werks. Wenn Sie mehr Fernbedienungen koppeln möchten, gehen Sie wie folgt.
1) Drücken und halten Sie die Pairing-Taste am Master-Controller 5–6 Sekunden lang gedrückt, bis das grüne LED schnell blinkt. Dies bedeutet, dass der Controller den Lernstatus einnimmt.
2) Drücken Sie die Tasten ▲ und ▼ der Fernbedienung fünfmal hintereinander. Die CH-Position auf der LED-Anzeige der Fernbedienung wechselt von -- auf 00, steigt dann schrittweise an und wechselt schließlich wieder auf --. Der Controller beendet den Pairing-Status automatisch. Dies bedeutet, dass die Kopplung erfolgreich ist.
3) Der Controller kann mehrere Fernbedienungen mit verschiedenen kodes lernen.
