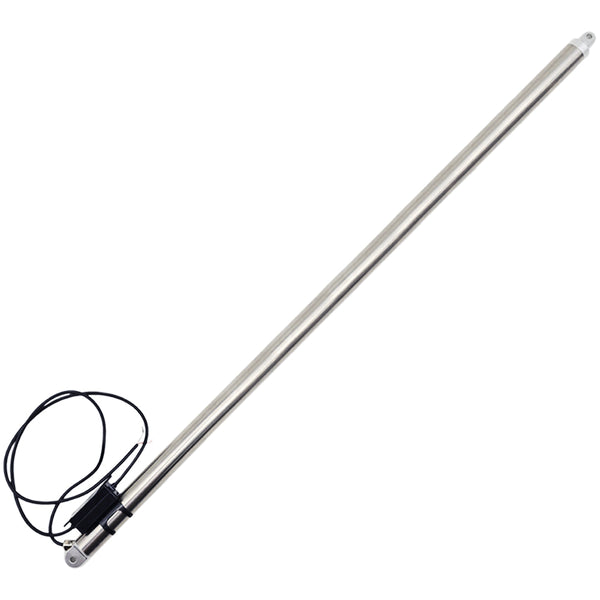

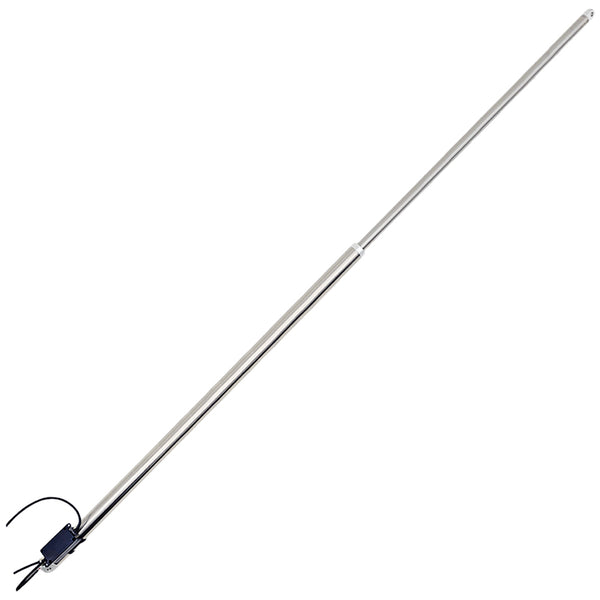

450mm Rohrförmiger Kompakter Linearantrieb aus Edelstahl – 800N Leiser Betrieb für Möbel- und Industrieautomation (Modell 0041970)

Hauptsächlich verwendet für Türen, Schranktüren, Fenstern, Dachfenstern, Lüftungsöffnungen, Kellern, Falltüren, Markisen, Solar-Tracking-Systemen, medizinischen Geräten, Landmaschinen, Fahrzeugen, Schiffen, Aufzugsplattformen, Hubtischen, TV-Aufzügen, Robotern, Schränken, Massagesofas, elektrischen Betten, medizinischen Stühlen sowie weiteren elektrischen Geräten. Es kann diese Geräte öffnen, schließen, schieben, ziehen, anheben und absenken.
Es kann hydraulische und pneumatische Produkte ersetzen, um den Stromverbrauch zu sparen.

Wenn das rote Stromkabel mit dem Pluspol der Gleichstromversorgung und das schwarze Stromkabel mit dem Minuspol der Gleichstromversorgung verbunden wird, fährt die Hubstange nach außen aus. Nach dem Umpolen der Versorgungsspannung fährt die Hubstange nach innen ein.

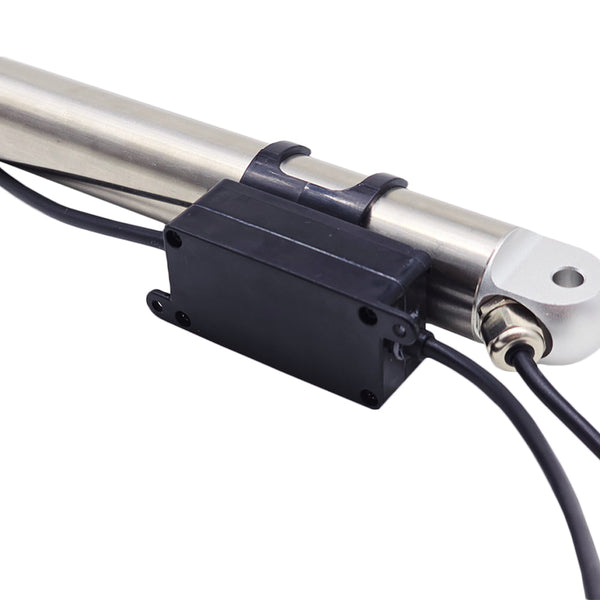

Der Linearantrieb verfügt über zwei eingebaute Endschalter. Wenn der Linearantrieb vollständig eingefahren oder ausgefahren ist, stoppt er automatisch.
Wir können die Position der eingebauten Endschalter während der Produktion anpassen, um die vom Kunden angegebenen Hub- und Einzugslängen zu erreichen.

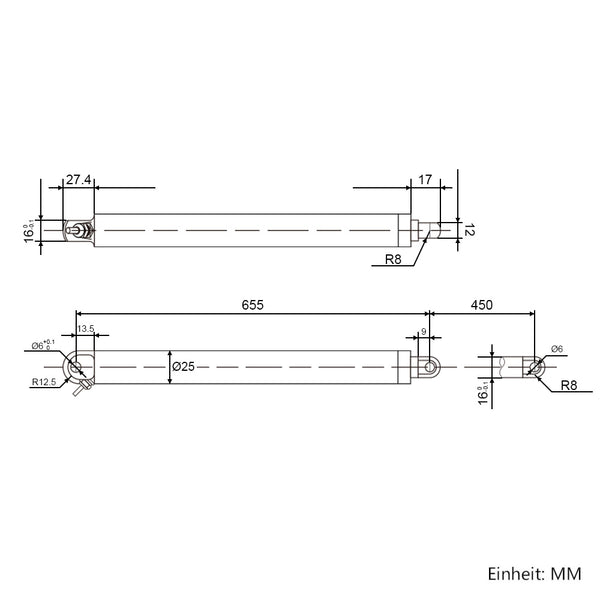

Beachten 1: Der angegebene Hub muss kleiner sein als der Standardhub des bestellten Aktuators. Beispielsweise ist ein angegebener Hub von 430 mm kleiner als der Standardhub des bestellten Aktuators (450 mm). In diesem Fall wird die Einzugslänge entsprechend reduziert, sodass sich eine endgültige Einzugslänge von 635 mm ergibt. Alternativ können Sie die ursprüngliche Standard-Einzugslänge von 655 mm beibehalten.

Beachten 2: Die angegebene Einzugslänge muss kleiner sein als die Standard-Einzugslänge des bestellten Aktuators. Beispielsweise ist eine angegebene Einzugslänge von 630 mm kleiner als die Standard-Einzugslänge des bestellten Aktuators (655 mm). In diesem Fall muss der Hub ebenfalls entsprechend reduziert werden, sodass sich ein endgültiger effektiver Hub von 425 mm ergibt.

Anmerkung:

1. Die obigen Daten sind die maximale Tragfähigkeit, die erreicht werden kann, wenn der Linearantrieb in vertikaler Richtung läuft. Wenn das Gewicht Ihrer Ausrüstung (z. B. einer Schranktür) 10 kg beträgt und Sie einen Linearantrieb zum Öffnen dieser Tür verwenden möchten, müssen Sie die tatsächlich auf den Linearantrieb wirkende Kraft gemäß Ihrer Installationsmethode berechnen. Diese Kraft beträgt in der Regel das 3-5 fache des Gewichts der Schranktür. Wenn Sie nicht wissen, wie man es berechnet, wenden Sie sich bitte an uns, um Hilfe zu erhalten.

2. Das Obige ist die Geschwindigkeit ohne Last, und die tatsächliche Arbeitsgeschwindigkeit wird sich allmählich verlangsamen, wenn die Last zunimmt. Die Geschwindigkeit bei voller Last beträgt etwa 60–70% der Geschwindigkeit ohne Last.

3. Unterschiedliche Geschwindigkeiten entsprechen unterschiedlichen Höchstlasten. Bitte wählen Sie die richtige Geschwindigkeit entsprechend der Geschwindigkeit und der maximalen Belastung, die Sie benötigen.

4. Linearantriebe sind nicht für den Dauerbetrieb mit maximaler Last geeignet, wir empfehlen ihn bei etwa der Hälfte der Maximallast arbeiten zu lassen, um eine längere Lebensdauer zu erreichen.

5. Bei Linearaktuatoren mit einem Hub von mehr als 500 mm sollten Sie sie normalerweise nicht mit ihrem maximalen Hub unter schweren Lasten arbeiten lassen. Wenn Sie einen Hub von 600 mm wünschen, empfehlen wir Ihnen, einen Linearantrieb mit einem Hub von 700-800 mm zu wählen.

6. Die maximale Zugkraft der Linearantrieb ist etwas geringer als seine maximale Schubkraft.

7. Wenn der Hub des Linearantriebs 600 mm überschreitet, verringert sich die Tragfähigkeit um 50 % und die maximale Last beträgt nur noch die Hälfte des in der obigen Tabelle angegebenen Wertes.

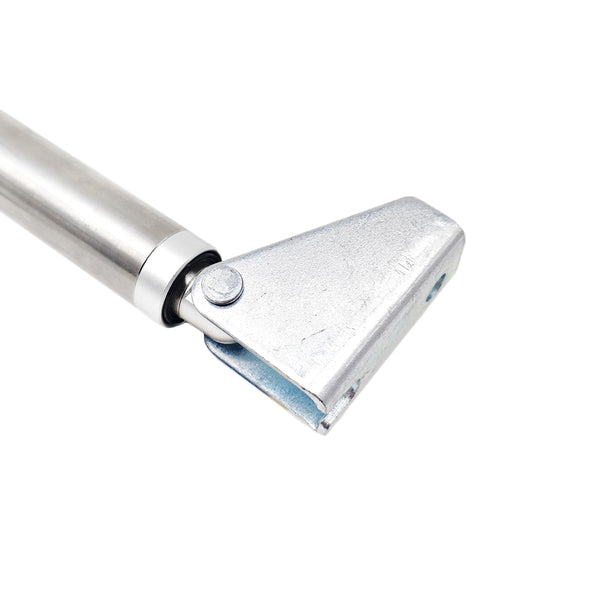

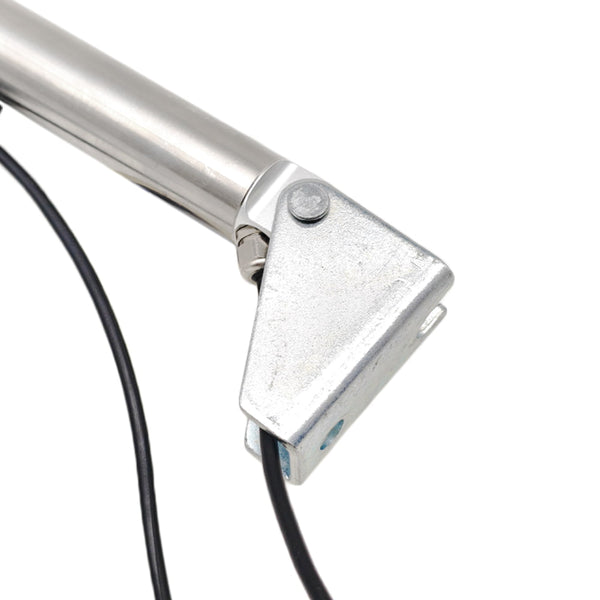

1. Dieser Linearantrieb enthält keine festen Montagehalterungen. Klicken Sie bitte hier , um sie zu kaufen. (Jeder Linearantrieb würde zwei Montagehalterungen benötigen, einer um den Kopf des Linearantriebs zu befestigen, und eine andere um die Unterseite des Linearantriebs zu befestigen.)

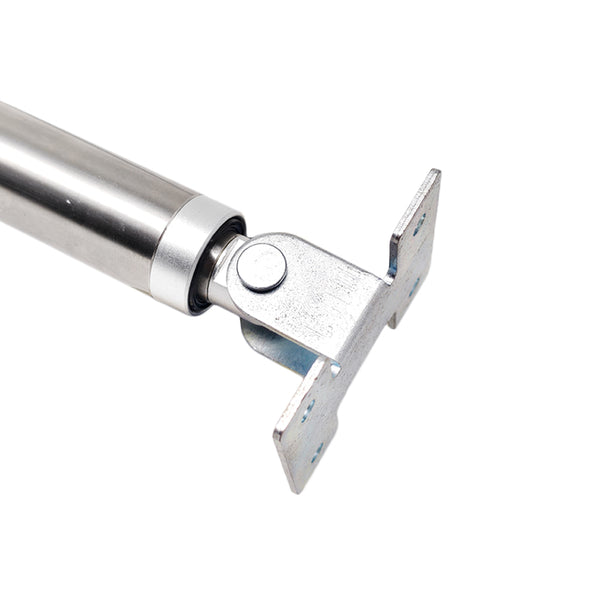

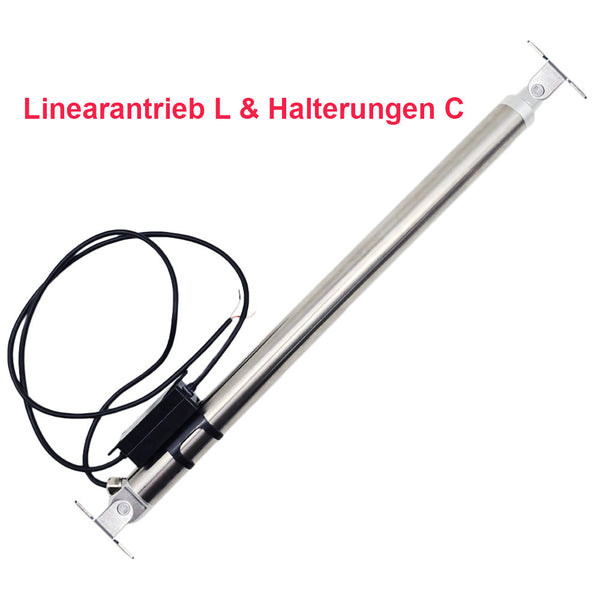

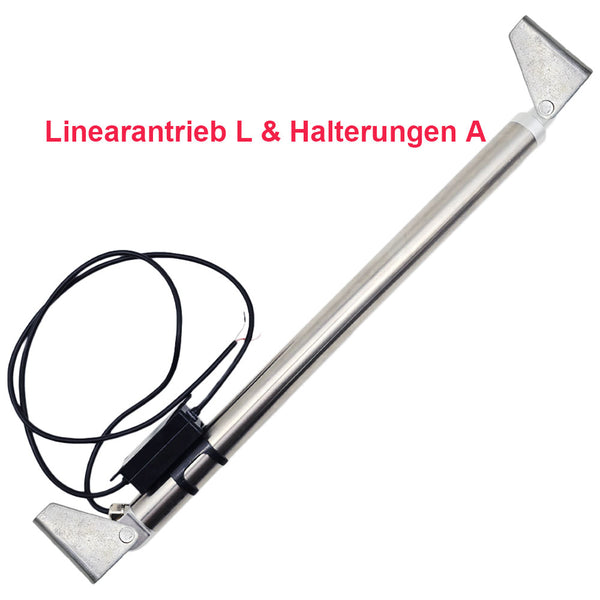

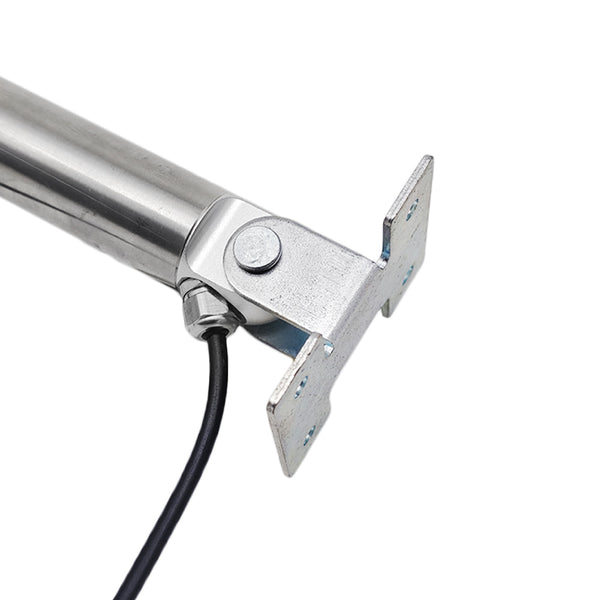

2. Kompatible Montagehalterungen: Halterung A und Halterung C.

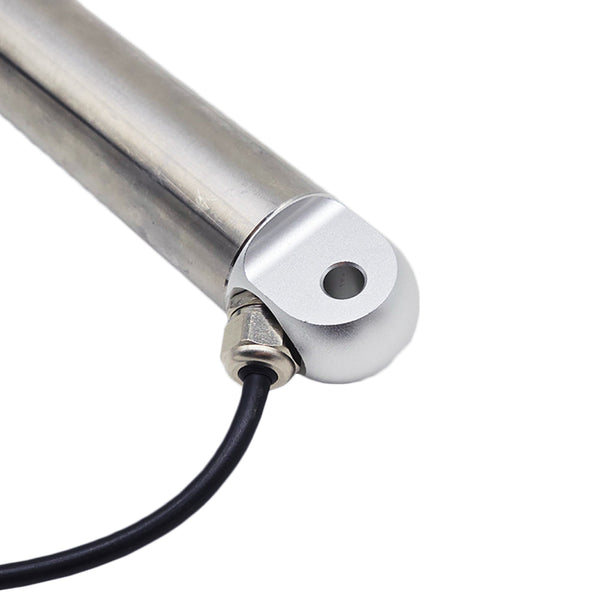

3. Die Ausrichtung des Frontsteckverbinders des Linearantriebs ist standardmäßig, wir können ihn während der Produktion entsprechend den Kundenanforderungen um 90 Grad drehen. Um den Frontsteckverbinder um 90 Grad zu drehen, klicken Sie hier, um die Drehoption zu erwerben.

4. Wenn Sie ein Netzteil für den Linearantrieb benötigen, klicken Sie bitte hier , um es zu kaufen.

5. Wenn Sie externe Endschalter verwenden möchten, um den Linearantrieb an einer beliebigen Position zu stoppen, klicken Sie bitte hier , um zu kaufen.

6. Wenn Sie einen Handschalter/manuellen Schalter verwenden möchten, um Linearantriebe zu bedienen, klicken Sie bitte hier , um zu kaufen.

7. Wenn Sie einen Fernbedienungsschalter verwenden möchten, um Linearantriebe drahtlos zu bedienen, klicken Sie bitte hier , um zu kaufen.

8. Wenn Sie 2, 4 oder mehr Linearantriebe vollständig synchron steuern möchten, müssen Sie diesen Linearantrieben einen Hall-Effekt-Sensor hinzufügen und einen Synchroncontroller erwerben. Klicken Sie bitte hier , um zu kaufen.
