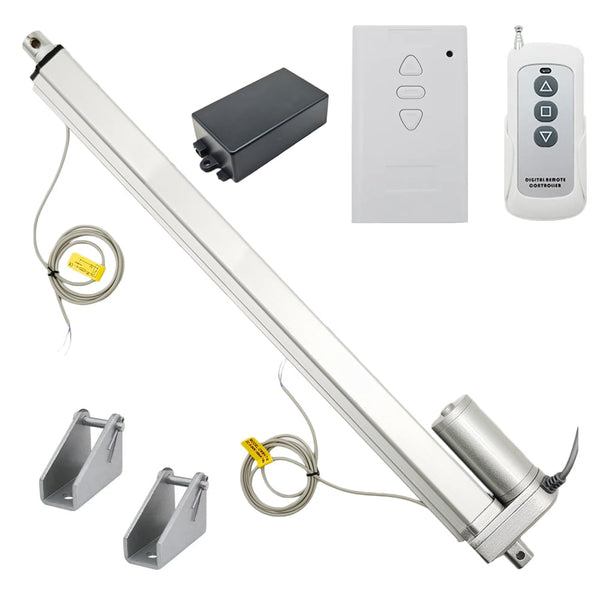

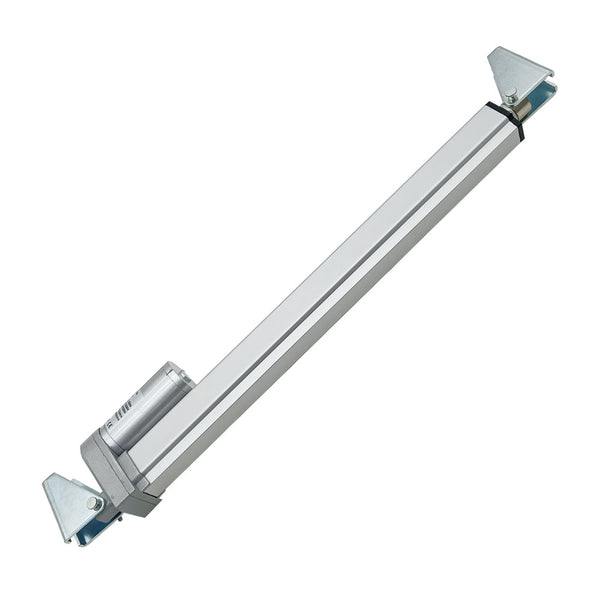

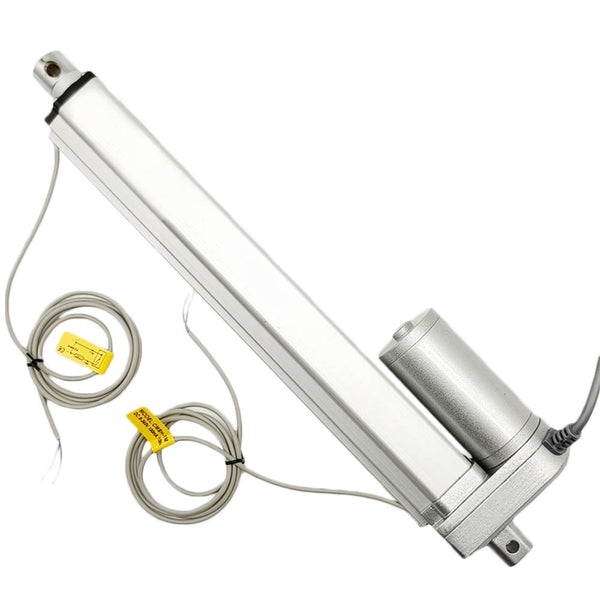

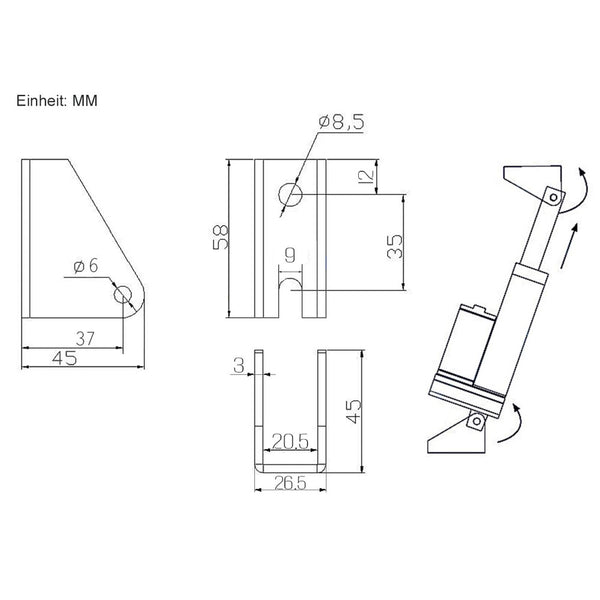

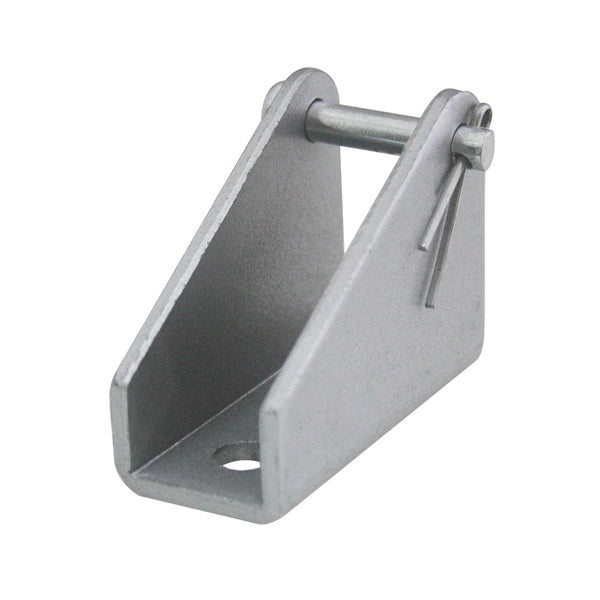

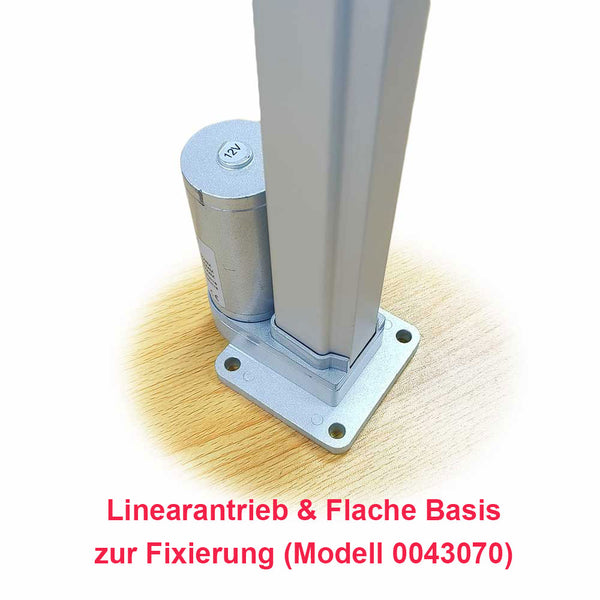

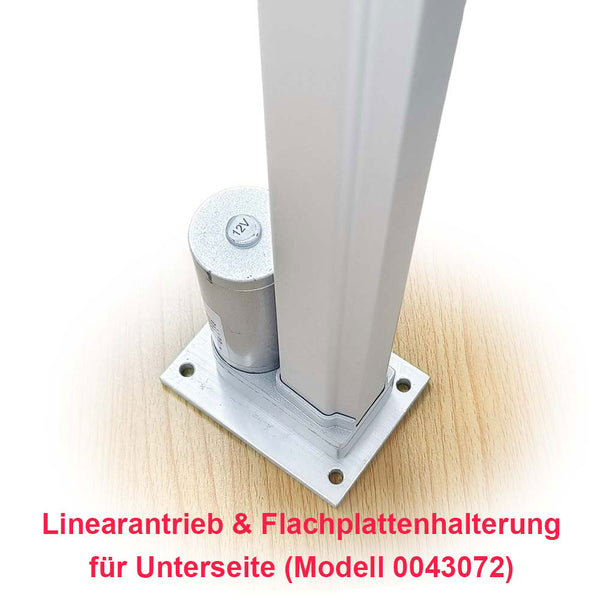

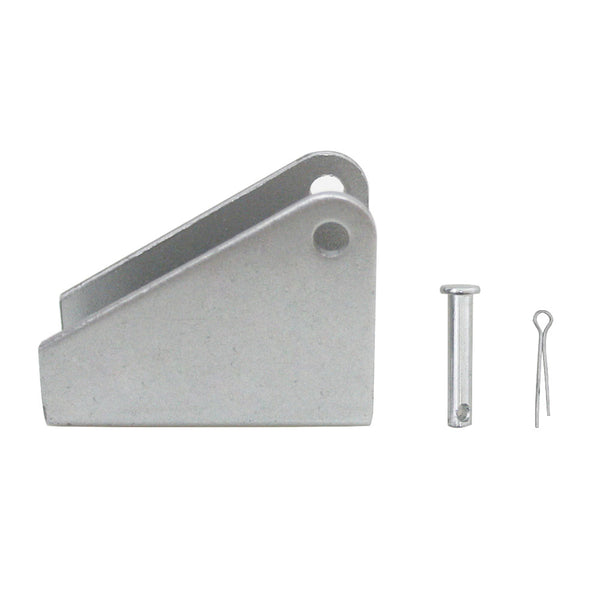

2000N Mikro-Industrie-Linearantrieb mit Fernbedienung und einstellbaren Magnetsensoren (Modell 0043083-3)

• Hochwertige Produkte und hochwertige Dienstleistungen
• Neues Gehäusedesign, hohe Arbeitsstabilität
• Metallgehäuse, geeignet für den Einsatz in sehr rauen Umgebungen
• Metallgetriebe, hochfestes verschleißfestes Getriebe
• Teleskoprohr und Außenrohr aus Aluminiumlegierung, gute Korrosionsbeständigkeit
• Robustes Design, Hochleistungs Gleichstrommotor
• Starker Schub, bis zu 2000 N / 200 kg bei 5mm/s
• Mehrere Geschwindigkeits optionen, von 5 mm/s bis 160 mm/s
• Mehrere Hublänge optionen, von 50 mm bis 1500 mm
• Fortschrittliche wasserdichte und staubdichte Technologie
• Niedrige Stromverbrauch und niedrige Lärm
• Eingebaute zwei Endlagenschalter, der Linearantrieb stoppt automatisch wenn die Hubstange die Endposition erreicht

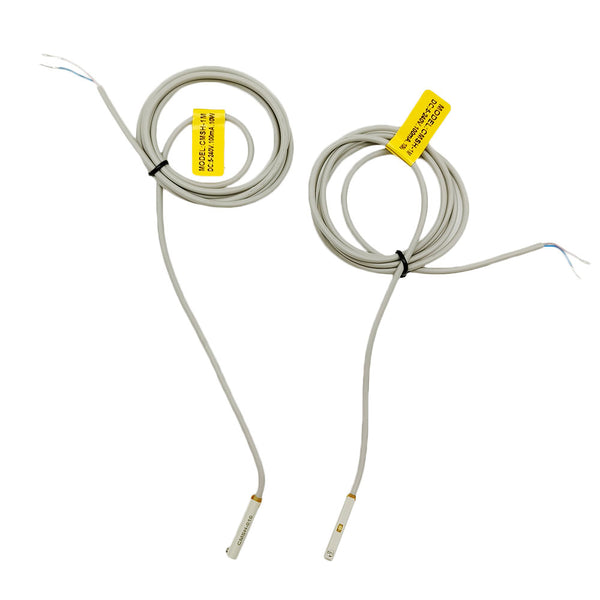

• Ausgestattet mit zwei externen elektronischen Magnetschaltern, die frei gleiten können, kann der Linearantrieb durch die Einstellung der Position dieser beiden Magnetschalter gesteuert werden, um innerhalb der eingestellten Hublänge zu arbeiten
• Externe Magnetschalter müssen in Verbindung mit der Magnetschaltersteuerung verwendet werden
• Eine manuelle Betätigungsvorrichtung ist optional. Sie ermöglicht das Aus- und Einfahren der Teleskopstange des Linearantriebs mit Handwerkzeugen

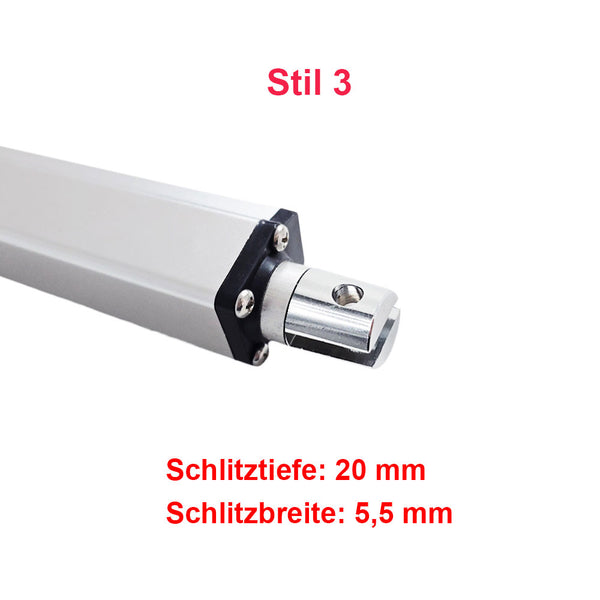

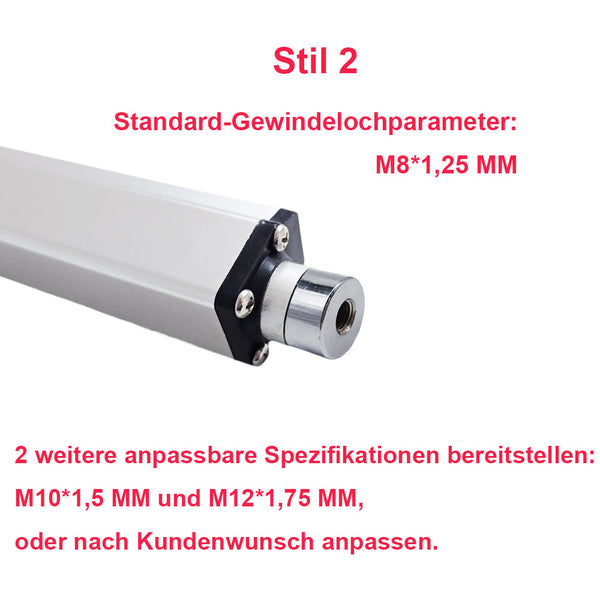

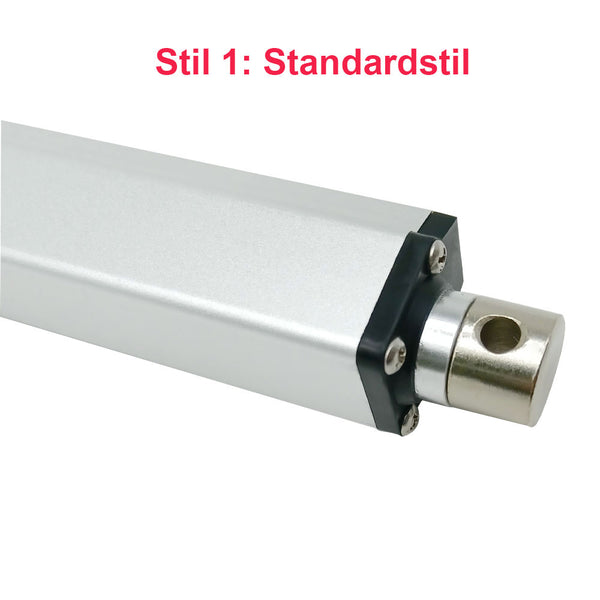

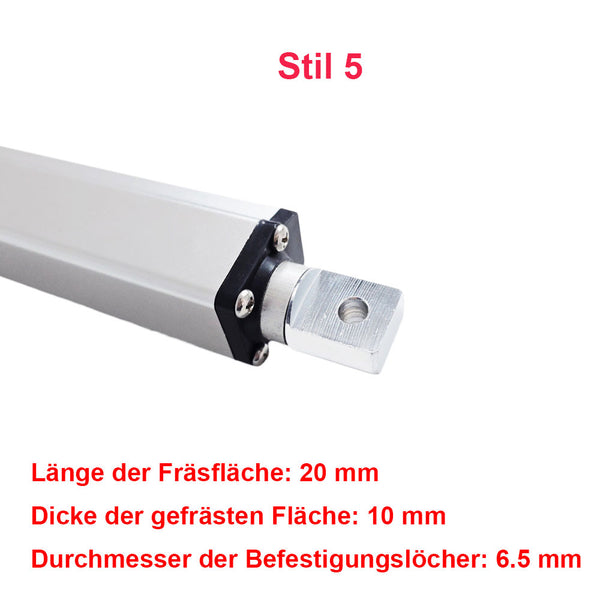

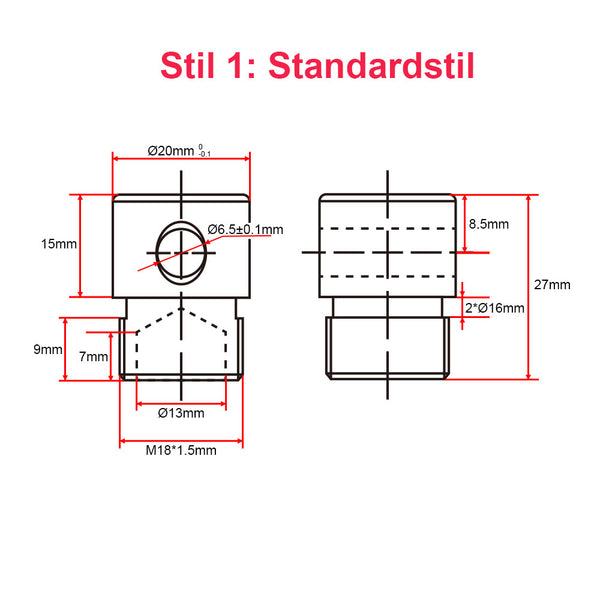

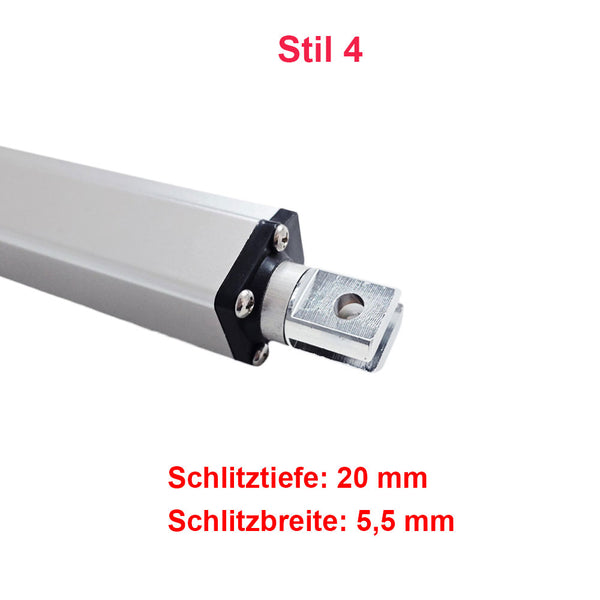

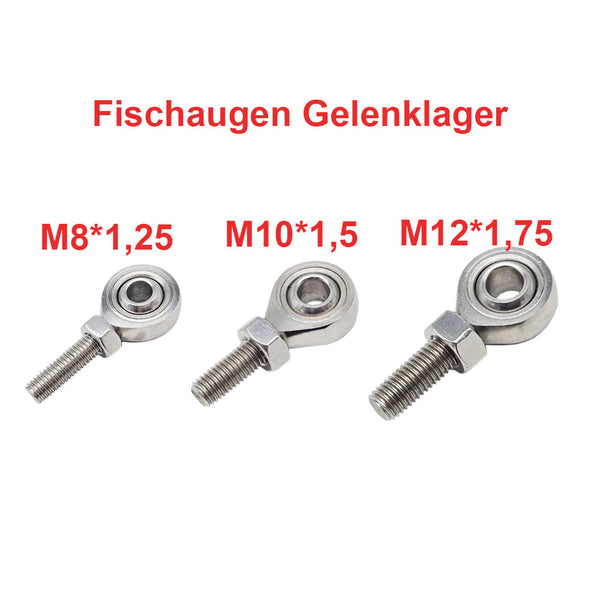

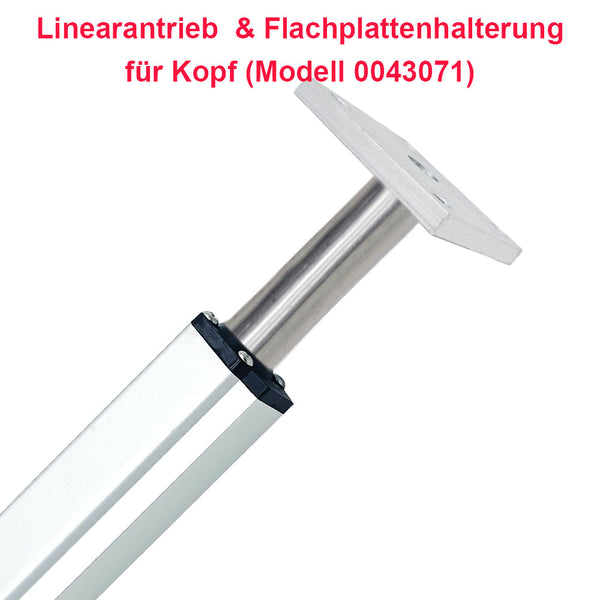

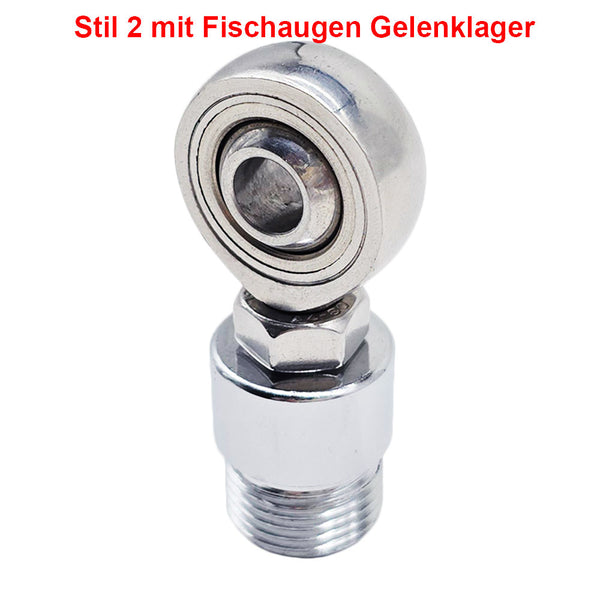

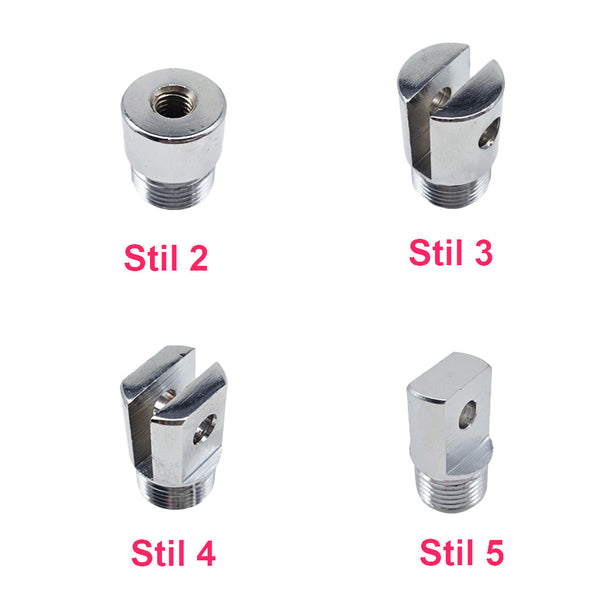

• Der Frontsteckverbinderstil kann angepasst werden: Standardmäßig ist es ein Steckverbinder mit offenem Loch, der mit Schlitzstecker, Innengewindestecker usw. angepasst werden kann. Sie können Zeichnungen zur Anpassung bereitstellen

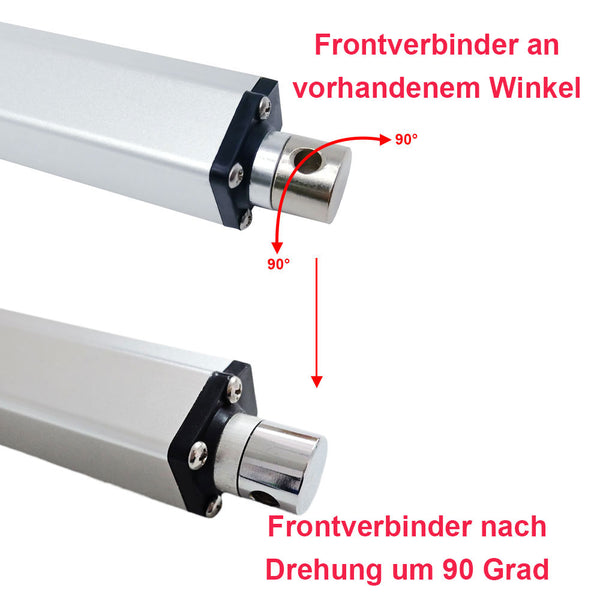

• Die Ausrichtung des Frontsteckverbinders ist standardmäßig, wir können ihn während der Produktion entsprechend den Kundenanforderungen um 90 Grad drehen
• Mit Selbsthemmungsfunktion, um die Lastposition nach dem Stopp zu halten, und es ist keine Stromversorgung erforderlich
• Wartungsfrei

Anmerkung:

1. Die obigen Daten sind die maximale Tragfähigkeit, die erreicht werden kann, wenn der Linearantrieb in vertikaler Richtung läuft. Wenn das Gewicht Ihrer Ausrüstung (z. B. einer Kellertür) 100 kg beträgt und Sie einen Linearantrieb zum Öffnen dieser Tür verwenden möchten, müssen Sie die tatsächlich auf den Linearantrieb wirkende Kraft gemäß Ihrer Installationsmethode berechnen. Diese Kraft beträgt in der Regel das 2-5 fache des Gewichts der Kellertür. Wenn Sie nicht wissen, wie man es berechnet, wenden Sie sich bitte an uns, um Hilfe zu erhalten.

2. Das Obige ist die Geschwindigkeit ohne Last, und die tatsächliche Arbeitsgeschwindigkeit wird sich allmählich verlangsamen, wenn die Last zunimmt. Die Geschwindigkeit bei voller Last beträgt etwa 60–70% der Geschwindigkeit ohne Last.

3. Unterschiedliche Geschwindigkeiten entsprechen unterschiedlichen Höchstlasten. Bitte wählen Sie die richtige Geschwindigkeit entsprechend der Geschwindigkeit und der maximalen Belastung, die Sie benötigen.

4. Linearantriebe sind nicht für den Dauerbetrieb mit maximaler Last geeignet, wir empfehlen ihn bei etwa der Hälfte der Maximallast arbeiten zu lassen, um eine längere Lebensdauer zu erreichen.

5. Bei Linearaktuatoren mit einem Hub von mehr als 500 mm sollten Sie sie normalerweise nicht mit ihrem maximalen Hub unter schweren Lasten arbeiten lassen. Wenn Sie einen Hub von 600 mm wünschen, empfehlen wir Ihnen, einen Linearantrieb mit einem Hub von 700-800 mm zu wählen.

6. Wenn die Geschwindigkeit des Linearantriebs 100mm/s oder 160mm/s beträgt, die Selbsthemmungskraft ist viel kleiner als die Schubkraft. Bei anderen Geschwindigkeiten ist die Selbsthemmungskraft größer als der Schub.

7. Die maximale Zugkraft der Linearantrieb ist etwas geringer als seine maximale Schubkraft.

Der Linearantrieb verfügt über zwei eingebaute Endschalter. Wenn der Linearantrieb vollständig eingefahren oder ausgefahren ist, stoppt er automatisch.
Wir können die Position der eingebauten Endschalter während der Produktion anpassen, um die vom Kunden angegebenen Hub- und Einzugslängen zu erreichen.

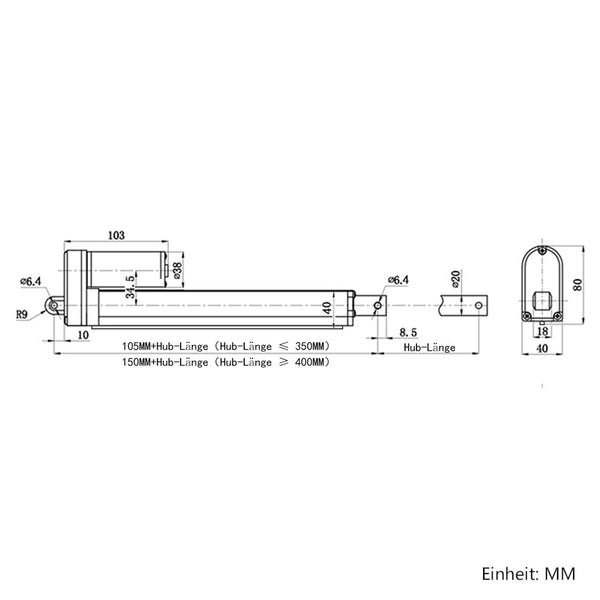

Beispiel für einen Linearantrieb mit einem Hub von 400 mm:
Einzugslänge: 550 mm (Mittenabstand zwischen den beiden Montagelöchern, wenn der Linearantrieb vollständig eingefahren ist)
Ausfahrlänge: 950 mm (Mittenabstand zwischen den beiden Montagelöchern, wenn der Linearantrieb vollständig ausgefahren isthren ist)

Individuelle Regeln:
1) Der angegebene Hub muss kleiner sein als der Standardhub des bestellten Aktuators. Beispielsweise ist ein angegebener Hub von 370 mm kleiner als der Standardhub des bestellten Aktuators (400 mm). In diesem Fall wird die Einzugslänge entsprechend reduziert, sodass sich eine endgültige Einzugslänge von 520 mm ergibt. Alternativ können Sie die ursprüngliche Standard-Einzugslänge von 550 mm beibehalten.
2) Die angegebene Einzugslänge muss kleiner sein als die Standard-Einzugslänge des bestellten Aktuators. Beispielsweise ist eine angegebene Einzugslänge von 530 mm kleiner als die Standard-Einzugslänge des bestellten Aktuators (550 mm). In diesem Fall muss der Hub ebenfalls entsprechend reduziert werden, sodass sich ein endgültiger effektiver Hub von 380 mm ergibt.

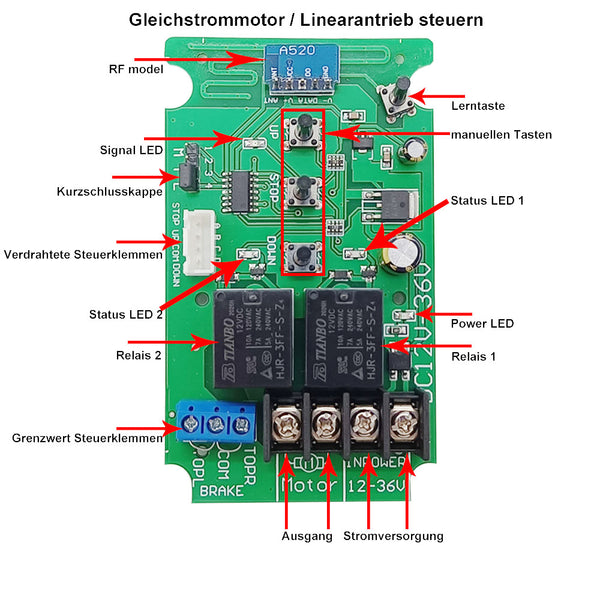

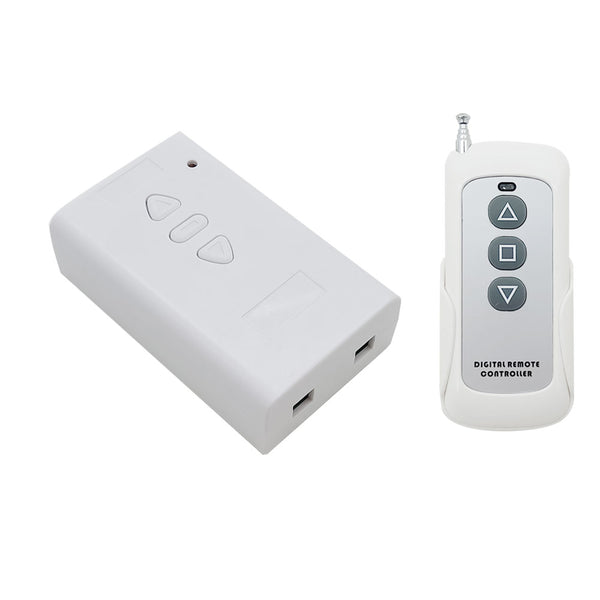

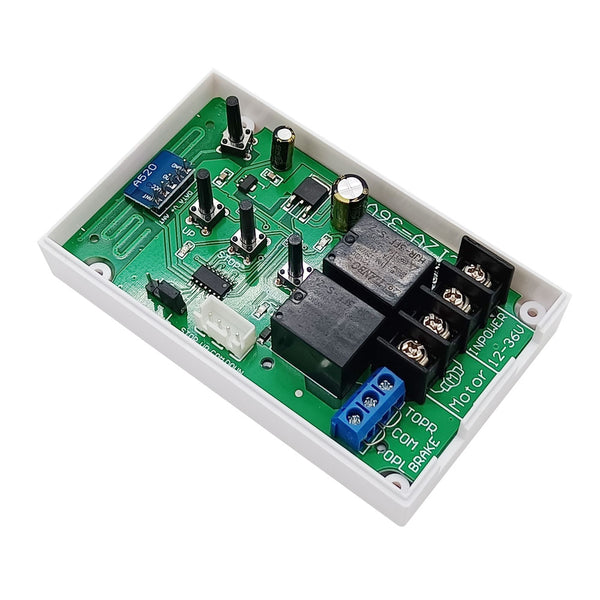

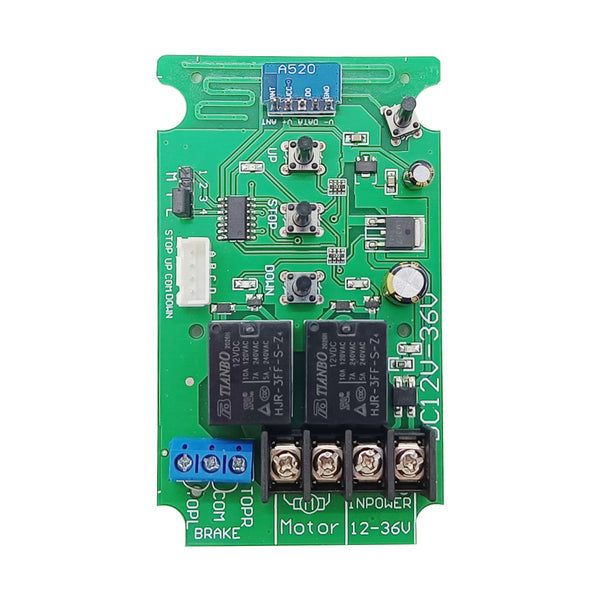

Dieser Empfänger ist eine drahtlose Steuerung für einen einen DC-Linearantrieb. Er und die Fernbedienung bilden ein drahtloses Senderempfängersystem. Wenn Sie einen DC-Linearantrieb an diesen Empfänger anschließen, können Sie den Linearantrieb mit der Fernbedienung zum Ein oder Ausfahren betätigen. Sie können zwei Endschalter an den Empfänger anschließen und damit den Linearantrieb stoppen. Sie können auch einen manuellen Schalter an den Empfänger anschließen und damit den Linearantrieb steuern.

• Drahtlose Steuerung, einfach zu installieren
• Geeignet für DC-Linearantrieb
• Betriebsspannungsbereich DC 9~36V
• Zwei Arbeitsmodi
• Sie können den Linearantrieb zum Ein oder Ausfahren betätigen über die Tasten im Empfänger oder über die Fernbedienung
• Mit drei manuellen Tasten: Sie können den Linearantrieb mit manuellen Tasten steuern
• Mit Grenzwert Steuerklemmen: Sie können Sensoren, Endschalter oder externe Geräte anschließen, um den Linearantrieb zu stoppen
• Mit Verdrahtete Steuerklemmen: Sie können manuelle Schalter anschließen, um den Linearantrieb zu steuern

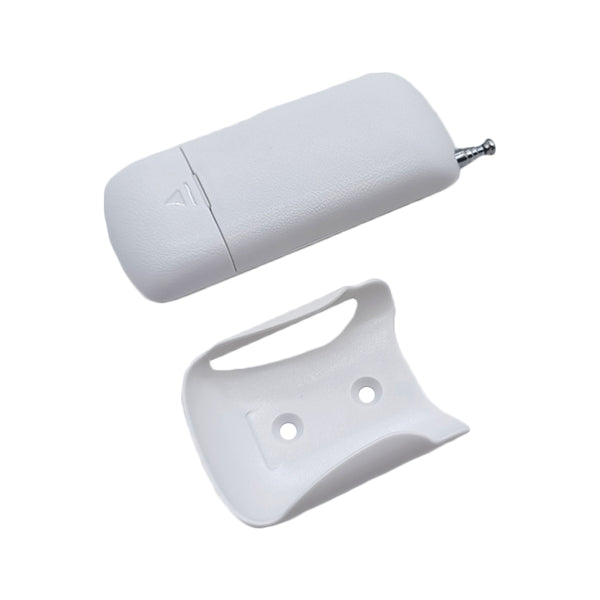

• Sie können den Sender / die Fernbedienung verwenden um den Empfänger von jedem Ort innerhalb eines zuverlässigen Arbeitsabstands aus zu steuern
• Das Funksignal des Senders kann durch Wände, Böden, Türen oder Fenster, aber es wird einige Betriebsreichweite verlieren
• Der Empfänger hat den eingebauten Schutz vor Gegenstrom und übermäßigem Strom
• Der Empfänger arbeitet nur mit dem ausgewählten Sender, der mit dem Empfänger gekoppelt ist
• Ein oder einige Sender / Fernbedienungen können einen oder einige Empfänger steuern gleichzeitig
• Es können zwei oder mehr Empfänger verwendet werden in der gleichen Gegend

Dieser Empfänger kann mit verschiedenen Sendern arbeiten, wie CQ-3-2 (Reichweite von 50 Metern / 150 Fuß), C-2-2 oder C-3-2 (Reichweite von 100 Metern / 300 Fuß), CP-2 oder CP-3 (Reichweite von 500 Metern / 1500 Fuß), CV-2-2 (Reichweite von 500 Metern / 1500 Fuß), CG-3 (Reichweite von 500 Metern / 1500 Fuß) oder CB-3-2 (Reichweite von 1000 Metern / 3000 Fuß).
1) Wenn Sie den Empfänger in den Momentan modus versetzen, es sollte mit Zwei Tasten Sender funktionieren, wie wie CP-2, C-2-2 oder CV-2-2.
2) Wenn Sie den Empfänger in den Verriegelung modus versetzen, es sollte mit drei Tasten Sender funktionieren, wie CQ-3-2, C-3-2, CP-3 oder CB-3-2.

Dieser Empfänger und verschiedene Sender bilden einen kompletten Satz, mit dem unterschiedliche Arbeitsabstände erreicht werden können. Wenn es und der Sender CP-3 beispielsweise einen vollständigen Satz bilden, kann der maximale Arbeitsabstand in einem offenen Bereich 100 Meter erreichen. Wenn es und der Sender CB-3-2 einen vollständigen Satz bilden, kann der maximale Arbeitsabstand in einem offenen Bereich 1000 Meter erreichen.
Der maximale Arbeitsabstand basiert auf theoretischen Daten, die ohne Barrieren und ohne Störungen vorliegen würden. Aber in wirklichem Leben wird es durch Bäume, Mauern oder andere Gebäude behindert und durch andere Funksignale gestört. Daher kann es sein, dass der tatsächliche Arbeitsabstand diesen maximalen Abstand nicht erreicht.
Der mit einer externen Antenne ausgestattete Empfänger hat einen größeren Arbeitsbereich als der mit einer internen Antenne ausgestattete Empfänger.

Der Empfänger kann zur Steuerung des DC 12V / 24V Linearantriebs verwendet werden.

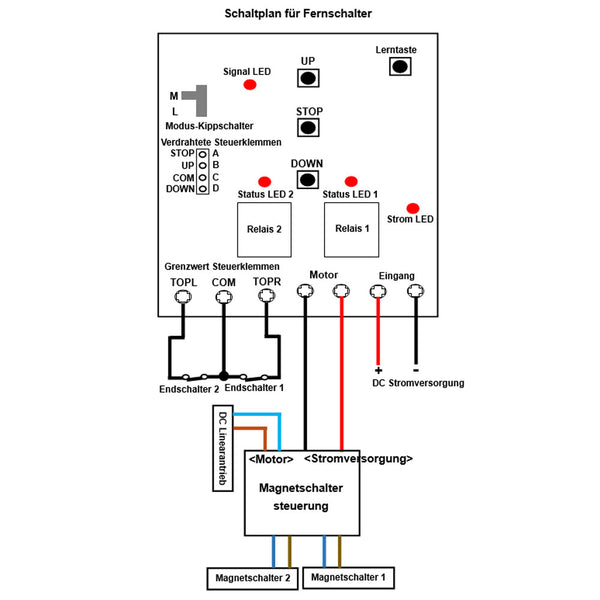

Sie müssen einen Manueller Schalter oder einen Fernschalter anschließen, um den Linearantrieb zu bedienen.

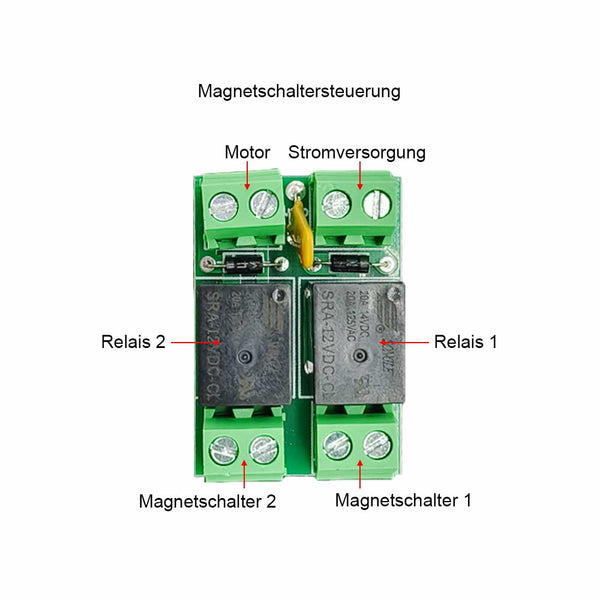

1) Verbinden Sie die beiden Drähte der DC-Stromversorgung mit den beiden Klemmen <Stromversorgung> des manuellen Schalters oder des Fernschalters.

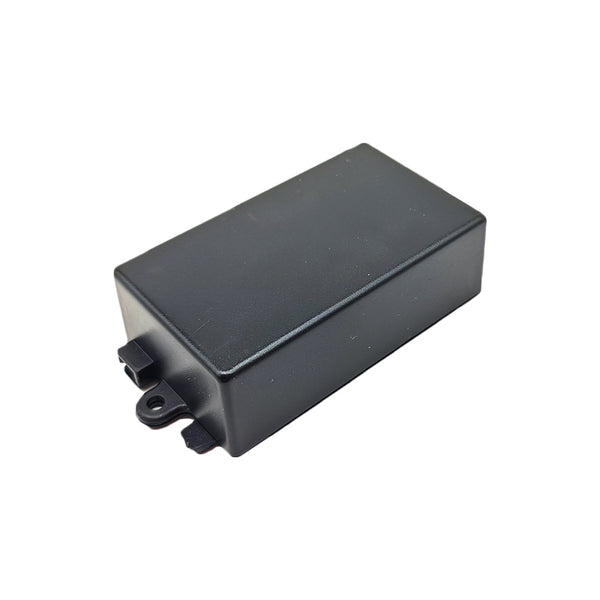

2) Verbinden Sie die beiden Klemmen <Stromversorgung> der Magnetschaltersteuerung mit den beiden Klemmen <Motor> des manuellen Schalters oder des Fernschalters.
3) Verbinden Sie die beiden Drähte des Linearantriebs mit den beiden Klemmen <Motor> der Magnetschaltersteuerung. Sie können diese beiden Drähte austauschen, um die Bewegungsrichtung des Linearantriebs zu ändern.
4) Verbinden Sie die beiden Drähte eines Magnetschalters mit den beiden Klemmen <Magnetschalter 1> der Magnetschaltersteuerung und die beiden Drähte des anderen Magnetschalters mit den beiden Klemmen <Magnetschalter 2> der Magnetschaltersteuerung.
Anmerkung: Die Drähte des Magnetschalters dürfen nicht vertauscht angeschlossen werden. Für die genaue Verdrahtung folgen Sie bitte dem unten abgebildeten Anschlussdiagramm.

Der Empfänger wird vor Verlassen des Werks in den Verriegelungsmodus versetzt. Wenn Sie anderen Kontrolle Modus benutzen möchten, gehen Sie wie folgt:
Achtung: Nach dem Ändern des Steuermodus muss der Empfänger neu gestartet werden.

1) Einstellung des Verriegelungsmodus: Drehen Sie den Modus-Kippschalter im Empfänger auf Position L.

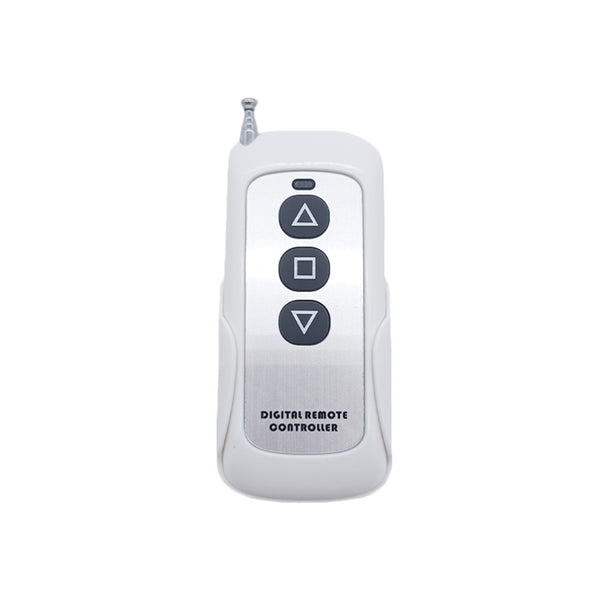

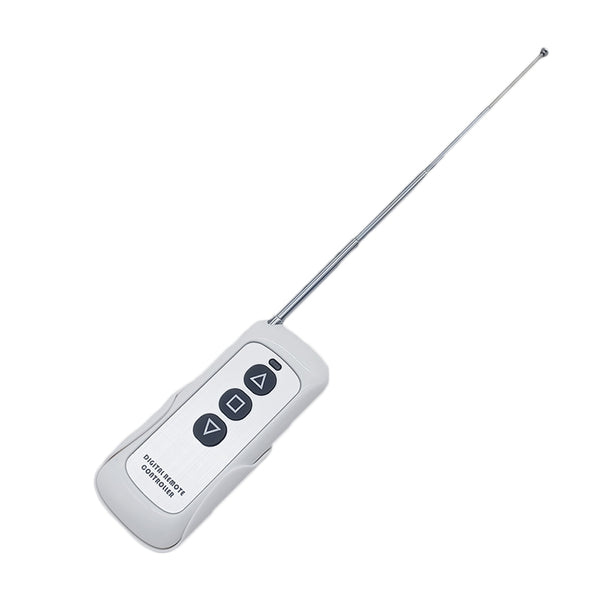

Die Bedienung durch die Fernbedienung, wie bei CP-3 :
Drücken Sie die Taste ▲ an der Fernbedienung: Der Linearantrieb fährt nach außen aus; wenn er sich in die Position eines Magnetschalters bewegt, stoppt der Linearantrieb automatisch.
Drücken Sie die Taste ▼ an der Fernbedienung: Der Linearantrieb fährt nach innen ein; wenn er sich in die Position des anderen Magnetschalters bewegt, stoppt der Linearantrieb automatisch.
Während des Betriebs können Sie die Taste ■ der Fernbedienung drücken, um den Linearantrieb zu stoppen.

Die Bedienung durch den Empfänger:
Drücken Sie die Taste ▲ am Empfänger: Der Linearantrieb fährt nach außen aus; wenn er sich in die Position eines Magnetschalters bewegt, stoppt der Linearantrieb automatisch.
Drücken Sie die Taste ▼ am Empfänger: Der Linearantrieb fährt nach innen ein; wenn er sich in die Position des anderen Magnetschalters bewegt, stoppt der Linearantrieb automatisch.
Während des Betriebs können Sie die Taste ■ am Empfänger drücken, um den Linearantrieb zu stoppen.

2) Einstellung des Momentanmodus: Drehen Sie den Modus-Kippschalter im Empfänger auf Position M.
Die Bedienung durch die Fernbedienung, wie bei CP-3 :
Drücken und halten Sie die Taste ▲ an der Fernbedienung: Der Linearantrieb fährt nach außen aus; wenn er sich in die Position eines Magnetschalters bewegt, stoppt der Linearantrieb automatisch. Während des Betriebs können Sie die Taste loslassen, um den Linearantrieb zu stoppen.
Drücken und halten Sie die Taste ▼ an der Fernbedienung: Der Linearantrieb fährt nach innen ein; wenn er sich in die Position des anderen Magnetschalters bewegt, stoppt der Linearantrieb automatisch. Während des Betriebs können Sie die Taste loslassen, um den Linearantrieb zu stoppen.

Die Bedienung durch den Empfänger:
Drücken und halten die Taste ▲ am Empfänger: Der Linearantrieb fährt nach außen aus; wenn er sich in die Position eines Magnetschalters bewegt, stoppt der Linearantrieb automatisch. Während des Betriebs können Sie die Taste loslassen, um den Linearantrieb zu stoppen.
Drücken und halten die Taste ▼ am Empfänger: Der Linearantrieb fährt nach innen ein; wenn er sich in die Position des anderen Magnetschalters bewegt, stoppt der Linearantrieb automatisch. Während des Betriebs können Sie die Taste loslassen, um den Linearantrieb zu stoppen.

Der Empfänger verfügt über Grenzwert Steuerklemmen, und Sie können externe Geräte (mit normalerweise geschlossenem Kontakt) wie Sensoren und Endschalter an die Grenzwert Steuerklemmen anschließen und diese dann zum Stoppen des Motors oder des Linearantriebs verwenden.
Sie können beispielsweise einen normalerweise geschlossenen Endschalter an die Klemmen <TOPR> und <COM> anschließen, und einen weiteren normalerweise geschlossenen Endschalter an die Klemmen <TOPL> und <COM> anschließen.
Wenn sich der Motor in positiver Richtung dreht oder der Linearantrieb ausgefahren ist, wenn zwei Klemmen <TOPR> und <COM> getrennt sind, Motor oder Linearantrieb stoppt automatisch.
Wenn sich der Motor in Umkehrrichtung dreht oder der Linearantrieb einfährt, wenn zwei Klemmen <TOPL> und <COM> getrennt sind, Motor oder Linearantrieb stoppt automatisch.

Der Empfänger hat Verdrahtete Steuerklemmen, sie können externe Geräte (mit normalerweise offenem Kontakt) wie Handschalter an Verdrahtete Steuerklemmen anschließen, und diese dann zum Steuern des Motors oder des Linearantriebs verwenden.

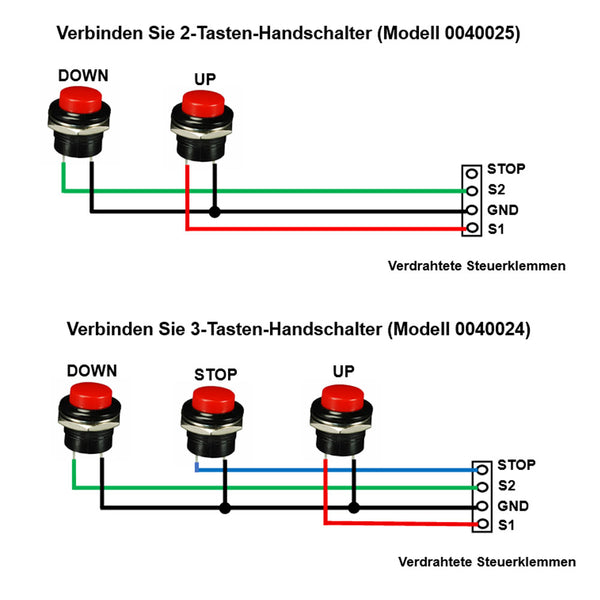

Beispielsweise können Sie den manuellen Schalter gemäß dem folgenden Schaltplan an die verdrahteten Steuerklemmen <STOP>, <UP>, <COM> und <DOWN> anschließen.

1) Steuermodus Verriegelung: Beispielsweise verbinden Sie 3-Tasten-Handschalter (Modell 0040024).
Wenn Sie die Taste UP drücken, werden zwei Klemmen <UP> und <COM> angeschlossen. Der Linearantrieb fährt nach außen aus; wenn er sich in die Position eines Magnetschalters bewegt, werden zwei Klemmen <UP> und <COM> getrennt, und der Linearantrieb stoppt automatisch.
Wenn Sie die Taste DOWN drücken, werden zwei Klemmen <DOWN> und <COM> angeschlossen. Der Linearantrieb fährt nach innen ein; wenn er sich in die Position des anderen Magnetschalters bewegt, werden zwei Klemmen <DOWN> und <COM> getrennt, und der Linearantrieb stoppt automatisch.
Während des Betriebs können Sie die Taste STOP der manuellen Schalter drücken, um den Linearantrieb zu stoppen.

2) Steuermodus Momentan: Beispielsweise verbinden Sie 2-Tasten-Handschalter (Modell 0040025).
Wenn Sie die Taste UP drücken und halten, werden zwei Klemmen <UP> und <COM> angeschlossen. Der Linearantrieb fährt nach außen aus; wenn er sich in die Position eines Magnetschalters bewegt, werden zwei Klemmen <UP> und <COM> getrennt, und der Linearantrieb stoppt automatisch. Während des Betriebs können Sie die Taste loslassen, um den Linearantrieb zu stoppen.
Wenn Sie die Taste DOWN drücken und halten, werden zwei Klemmen <DOWN> und <COM> angeschlossen. Der Linearantrieb fährt nach innen ein; wenn er sich in die Position des anderen Magnetschalters bewegt, werden zwei Klemmen <DOWN> und <COM> getrennt, und der Linearantrieb stoppt automatisch. Während des Betriebs können Sie die Taste loslassen, um den Linearantrieb zu stoppen.

Beachten: Wir haben den Sender vor Verlassen des Werks mit dem Empfänger gekoppelt. Wenn Sie weitere Fernbedienungen koppeln möchten, gehen Sie wie folgt.
1) Drücken Sie die Lerntaste im Empfänger für 1–2 Sekunden. Die Signal-LED im Empfänger leuchtet. Dies bedeutet, dass der Empfänger in den Lernstatus wechselt.
2) Drücken Sie die Taste ▲ am Sender. Die Signal-LED blinkt zweimal. Dann drücken Sie die Taste ▼ am Sender. Die Signal-LED blinkt zweimal. Dann drücken Sie die Taste ■ am Sender. Die Signal-LED blinkt zweimal. Drücken Sie abschließend die Lerntaste im Empfänger. Die Signal-LED erlischt. Dies bedeutet, dass die Kopplung erfolgreich war.
3) Der Empfänger kann mehrere Fernbedienungen mit unterschiedlichen Codes lernen.

Wir haben gekoppelt den Sender mit dem Empfänger. Wenn Sie nicht möchten, dass der Empfänger mit dem Sender arbeitet, können Sie löschen alle Codes gespeichert im Empfänger.
Bedienung: Drücken und halten Sie die Lerntaste im Empfängermodul für 4–5 Sekunden, bis die Signal-LED 3 Mal blinkt und dann ausgeht. Dies bedeutet, dass alle gespeicherten Codes erfolgreich gelöscht wurden.
