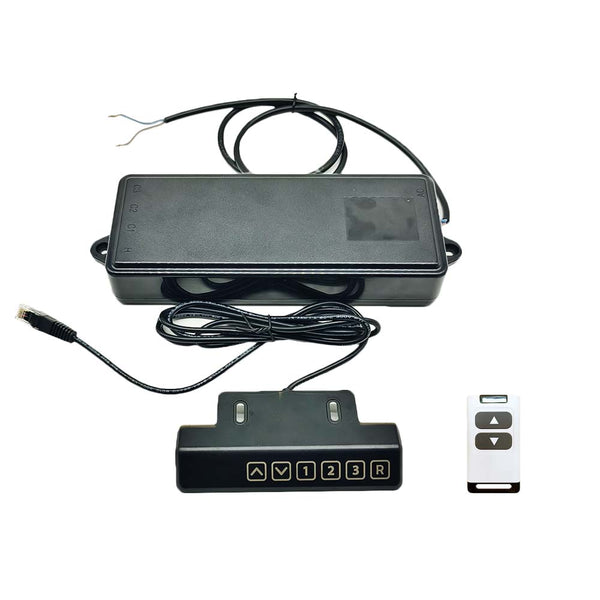

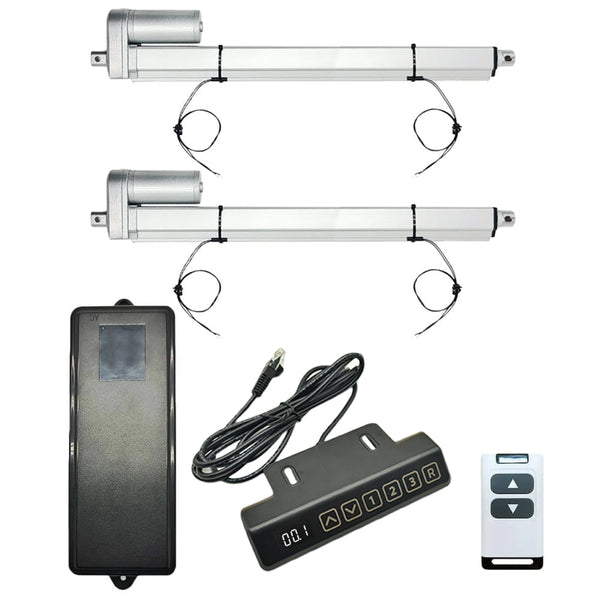

Dies ist ein Synchronsteuerungskit für Mikro-Industrie-Linearantriebe mit
extern einstellbaren Endschaltern, bestehend aus zwei industriellen
Mikro-Linearantrieben mit eingebauten Hall-Effekt-Sensoren, einem
Synchronisations-Controller, einem Touch-Steuergriff und einer
CF-2-Fernbedienung.
Jeder Linearantrieb ist mit zwei externen, normalerweise offenen
magnetischen Reedschaltern ausgestattet, die frei gleiten können. Durch
Anschließen der beiden Magnetschalter eines beliebigen Antriebs an die
Grenzwert-Steuerklemmen des Synchronisierungsreglers und das Einstellen
ihrer Positionen können Sie alle Linearantriebe so steuern, dass sie
innerhalb eines festgelegten Hublängenbereichs arbeiten. Beispielsweise
können Sie für Linearantriebe mit einem Hub von 500 mm einen Hubbereich von
50 mm bis 400 mm einstellen.
Beachten: Alle Linearantriebe müssen mit dem Synchronregler verbunden werden, damit das System ordnungsgemäß funktioniert.
Die Fernbedienung der Synchronregler verfügt über zwei Steuermodi: Verriegelungsmodus und Momentanmodus.
Bitte wählen Sie bei der Bestellung den Steuermodus aus, den Sie benötigen.
Applikation:
Hauptsächlich verwendet für Türen, Fenster, Keller, Falltüren,
Solar-Tracking-Systeme, medizinische Geräte, Landmaschinen, Fahrzeuge,
Schiffe, Aufzugsplattformen, Hubtische, TV-Aufzüge, Roboter, Schränke,
Massagesofas, elektrische Betten, medizinische Stühle und andere
elektrische Geräte. Es kann diese Geräte öffnen, schließen, schieben,
ziehen, anheben und absenken.
Es kann hydraulische und pneumatische Produkte ersetzen, um den
Stromverbrauch zu sparen.

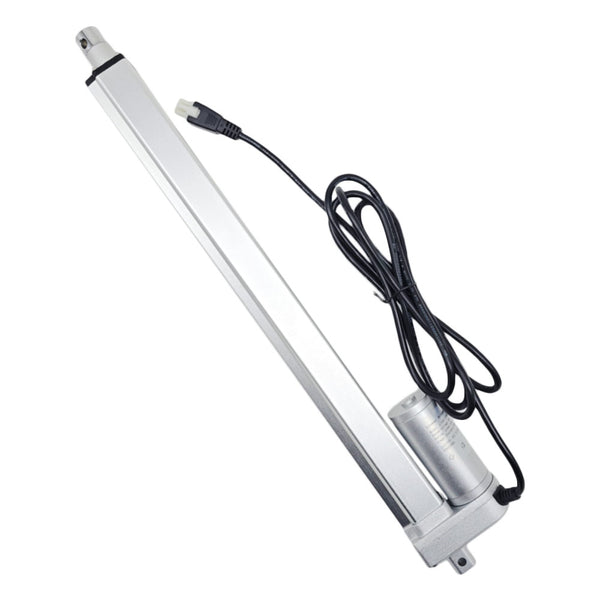

Die Informationen für Elektrischer Linearantrieb
Der Hubbereich von Linearantrieben beträgt 50 mm bis 1500 mm. Wir können jede
Hublänge von 50 mm bis 1500 mm anpassen, z. B. 380 mm, 750 mm, 1250 mm usw.
Wenn Sie ausführliche Informationen zu Linearantrieben mit unterschiedlichen Hüben, wie Detailzeichnungen und Maßzeichnungen, anzeigen möchten, klicken Sie zur Anzeige bitte auf den folgenden Link:
Hauptmerkmale des Antriebs
- Hochwertige Produkte und hochwertige Dienstleistungen
- Neues Gehäusedesign, hohe Arbeitsstabilität
- Metallgehäuse, geeignet für den Einsatz in sehr rauen Umgebungen
- Metallgetriebe, hochfestes verschleißfestes Getriebe
- Teleskoprohr und Außenrohr aus Aluminiumlegierung, gute Korrosionsbeständigkeit
- Robustes Design, Hochleistungs Gleichstrommotor
- Starker Schub, bis zu 2000 N / 200 kg bei 5mm/s
- Mehrere Geschwindigkeits optionen, von 5 mm/s bis 160 mm/s
- Mehrere Hublänge optionen, von 50 mm bis 1500 mm
- Fortschrittliche wasserdichte und staubdichte Technologie
- Niedrige Stromverbrauch und niedrige Lärm
- Eingebaute zwei Endlagenschalter, der Linearantrieb stoppt automatisch wenn die Hubstange die Endposition erreicht
- Eingebauter Hallsensor, sodass Sie mit dem Synchronregler 2, 4 oder mehr Linearantriebe voll synchron betreiben können

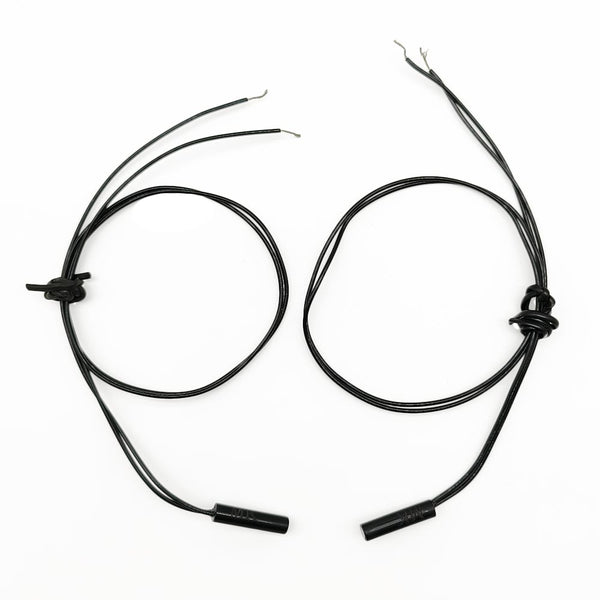

- Ausgestattet mit zwei externen normalerweise offenen magnetischen Reedschaltern, die frei gleiten können, kann der Linearantrieb durch die Einstellung der Position dieser beiden Magnetschalter gesteuert werden, um innerhalb der eingestellten Hublänge zu arbeiten
- Eine manuelle Betätigungsvorrichtung ist optional. Sie ermöglicht das Aus- und Einfahren der Teleskopstange des Linearantriebs mit Handwerkzeugen

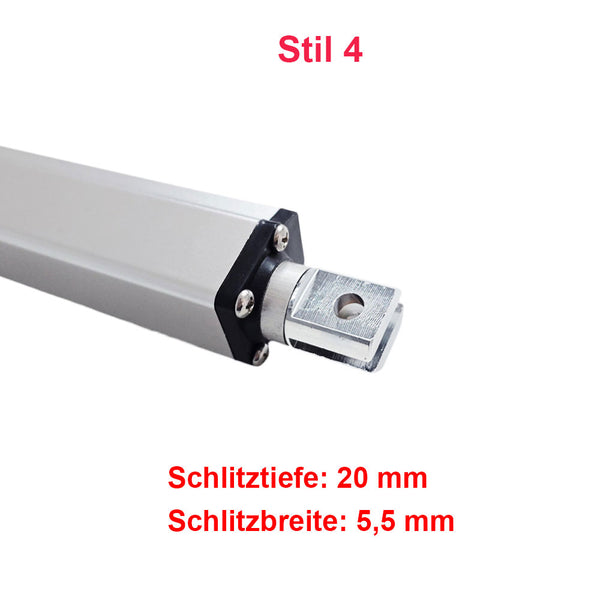

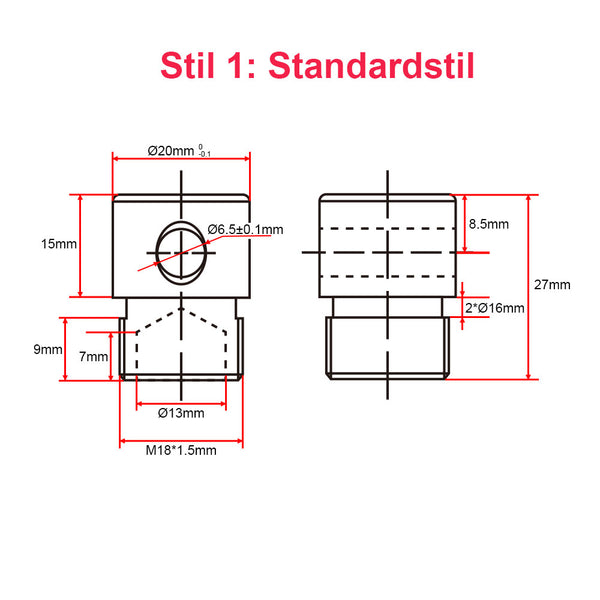

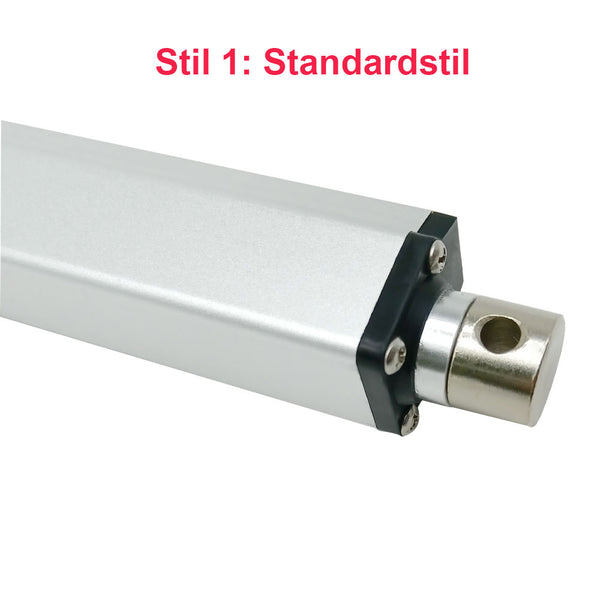

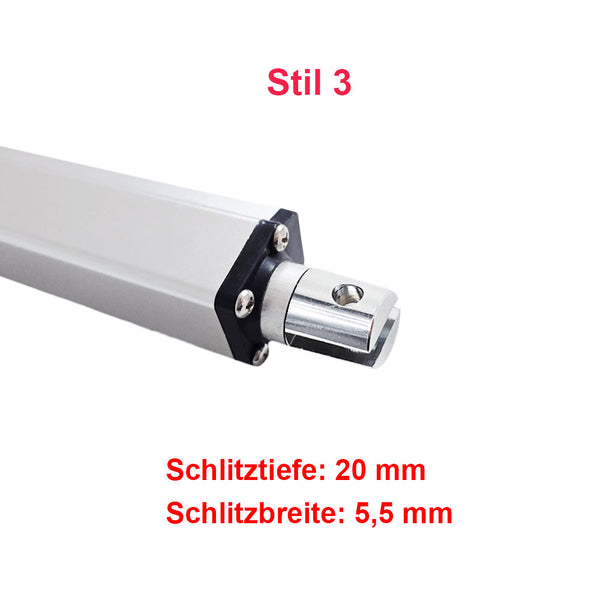

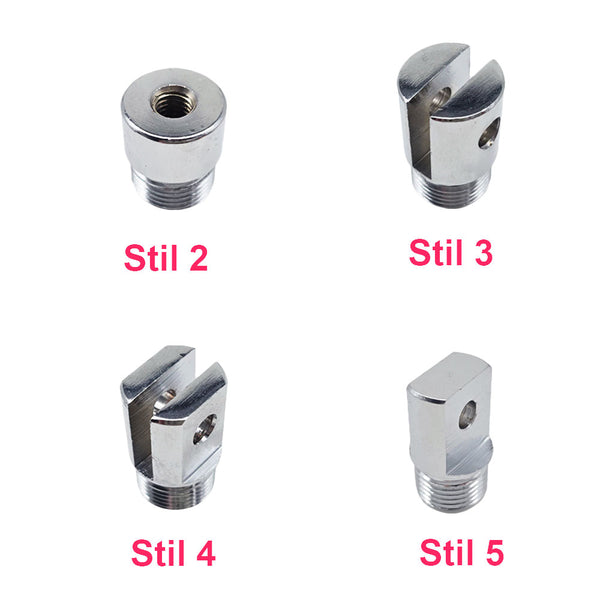

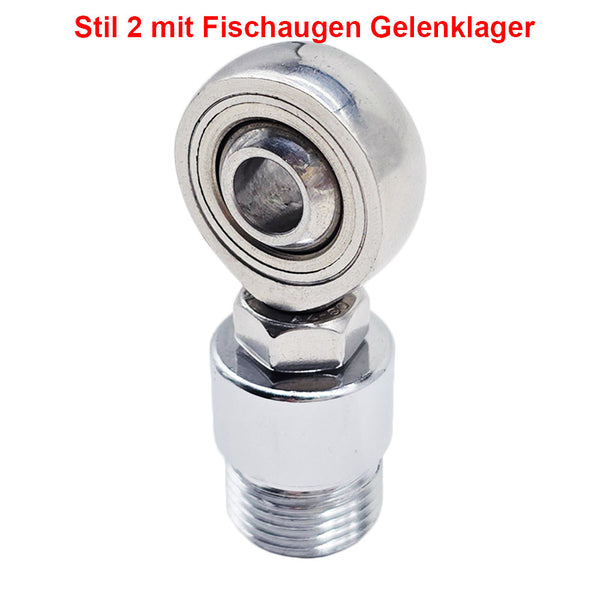

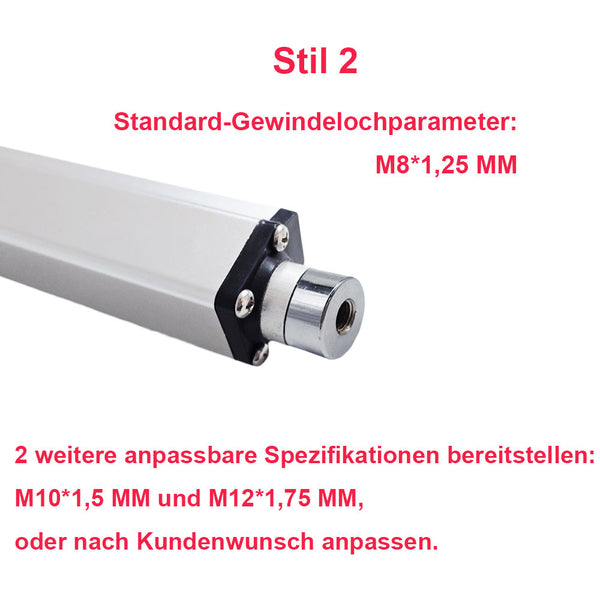

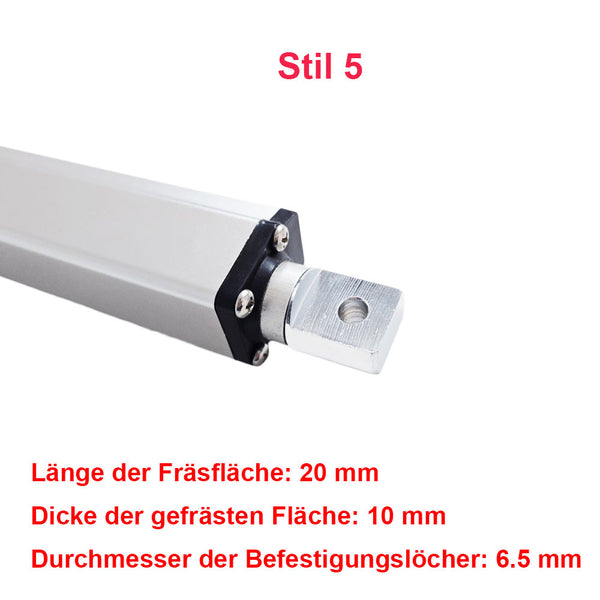

- Der Frontsteckverbinderstil kann angepasst werden: Standardmäßig ist es ein Steckverbinder mit offenem Loch, der mit Schlitzstecker, Innengewindestecker usw. angepasst werden kann. Sie können Zeichnungen zur Anpassung bereitstellen

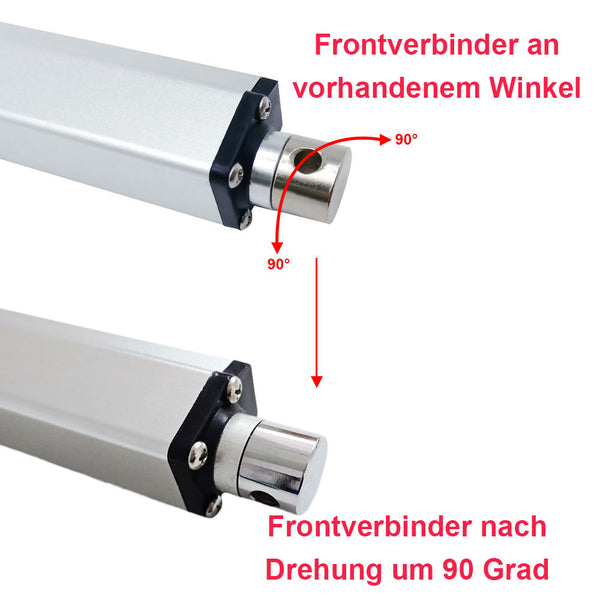

- Die Ausrichtung des Frontsteckverbinders ist standardmäßig, wir können ihn während der Produktion entsprechend den Kundenanforderungen um 90 Grad drehen
- Mit Selbsthemmungsfunktion, um die Lastposition nach dem Stopp zu halten, und es ist keine Stromversorgung erforderlich
- Wartungsfrei
Spezifikationen des Antriebs
| Parameter | Wert |
|---|---|
| Arbeitsspannung | 12V DC oder 24V DC (24V am häufigsten verwendete) |
| Hubbereich | 50 ~ 1500 mm |
| Optionale Geschwindigkeit (ohne Last) | 5±1mm/s, 10±2mm/s, 15±3mm/s, 20±4mm/s, 25±5mm/s, 40±8mm/s, 55±10mm/s, 65±12mm/s, 100±15mm/s, 160±20mm/s (Die tatsächliche Arbeitsgeschwindigkeit wird sich allmählich verlangsamen, wenn die Last zunimmt.) |
| Max. Last | 2000 N / 200 kg bei 5mm/s (Linearantrieb kann maximale Tragfähigkeit erreichen, wenn es in vertikaler Richtung arbeitet, und die Zugkraft ist geringer als die Schubkraft.) |
| Leerlaufstrom | 0.5~1A bei 12V oder 0.3~0.5A bei 24V |
| Volllaststrom | 3~6A bei 12V oder 1.5~3A bei 24V |
| Empfohlenes Netzteil | 12V/10A oder 24V/5A |
| Wellendurchmesser | 20mm |
| Durchmesser der Befestigungslöcher für die Front- und Rücksteckverbinder | 6mm |
| Gehäusematerial | Aluminiumlegierung |
| Hubstangenmaterial | Aluminiumlegierung |
| Zahnradmaterial | Stahllegierung |
| Motortyp | Gebürsteter Gleichstrommotor |
| Einschaltdauer | 20%, max. 5 Minuten Dauerbetrieb |
| Lebensdauer | ca. 25.000 Zyklen |

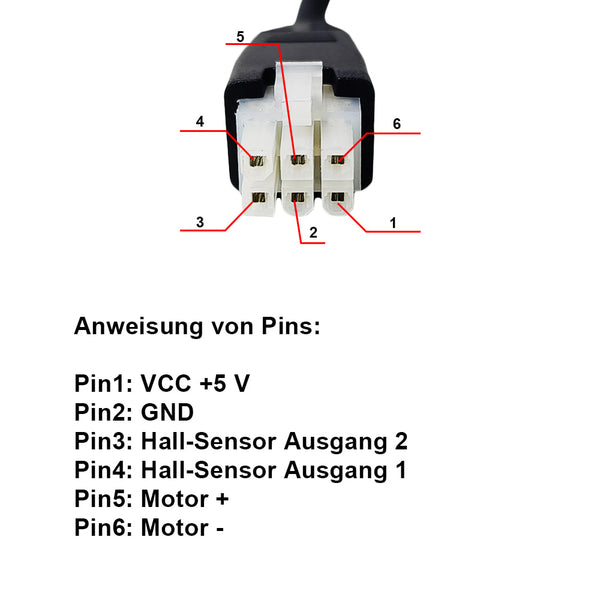

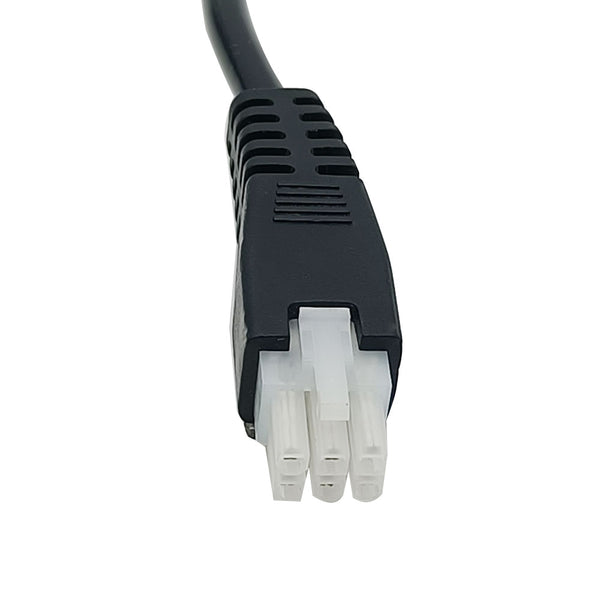

| Stromkabel (Steckerstandard) | 6 poliger Stecker |
| Kabellänge des Linearantriebs | 2000±10% mm, die Länge kann auch an Ihre spezifischen Anforderungen angepasst werde. |
| Zertifizierungen | CE |
| Umgebungstemperatur | -26℃ bis 85℃ |
| Betriebsgeräusch | ca. 46dB~56dB (Linearantriebe mit unterschiedlichen Parametern haben unterschiedliche Geräuschpegel) |
| Schutzklasse | IP65 |
Unterschiedliche Geschwindigkeiten und entsprechender Maximaler Schubkraft
| Geschwindigkeit ohne Last | Volllastgeschwindigkeit | Maximaler Schubkraft | Selbsthemmungskraft |
|---|---|---|---|
| 5mm/s | 2.5mm/s | 2000 N / 200 kg | 2200 N / 220 kg |
| 10mm/s | 5mm/s | 1000 N / 100 kg | 1100 N / 110 kg |
| 15mm/s | 7.5mm/s | 800 N / 80 kg | 900 N / 90 kg |
| 20mm/s | 10mm/s | 700 N / 70 kg | 800 N / 80 kg |
| 25mm/s | 13mm/s | 600 N / 60 kg | 700 N / 70 kg |
| 40mm/s | 20mm/s | 350 N / 35 kg | 400 N / 40 kg |
| 55mm/s | 28mm/s | 250 N / 25 kg | 300 N / 30 kg |
| 65mm/s | 33mm/s | 200 N / 20 kg | 250 N / 25 kg |
| 100mm/s | 50mm/s | 150 N / 15 kg | 100 N / 10 kg |
| 160mm/s | 80mm/s | 100 N / 10 kg | 50 N / 5 kg |
Anmerkung:
1. Die obigen Daten sind die maximale Tragfähigkeit, die erreicht werden kann, wenn jeder Linearantrieb in vertikaler Richtung läuft. Die maximale Tragfähigkeit des gesamten Synchronsystems ist die Summe der maximalen Tragfähigkeiten der zwei Linearantriebe. Wenn das Gewicht Ihrer Ausrüstung (z. B. einer Kellertür) 100 kg beträgt und Sie einen Linearantrieb zum Öffnen dieser Tür verwenden möchten, müssen Sie die tatsächlich auf den Linearantrieb wirkende Kraft gemäß Ihrer Installationsmethode berechnen. Diese Kraft beträgt in der Regel das 2-5 fache des Gewichts der Kellertür. Wenn Sie nicht wissen, wie man es berechnet, wenden Sie sich bitte an uns, um Hilfe zu erhalten.
2. Das Obige ist die Geschwindigkeit ohne Last, und die tatsächliche Arbeitsgeschwindigkeit wird sich allmählich verlangsamen, wenn die Last zunimmt. Die Geschwindigkeit bei voller Last beträgt etwa 60–70% der Geschwindigkeit ohne Last.
3. Unterschiedliche Geschwindigkeiten entsprechen unterschiedlichen Höchstlasten. Bitte wählen Sie die richtige Geschwindigkeit entsprechend der Geschwindigkeit und der maximalen Belastung, die Sie benötigen.
4. Linearantriebe sind nicht für den Dauerbetrieb mit maximaler Last geeignet, wir empfehlen ihn bei etwa der Hälfte der Maximallast arbeiten zu lassen, um eine längere Lebensdauer zu erreichen.
5. Bei Linearaktuatoren mit einem Hub von mehr als 500 mm sollten Sie sie normalerweise nicht mit ihrem maximalen Hub unter schweren Lasten arbeiten lassen. Wenn Sie einen Hub von 600 mm wünschen, empfehlen wir Ihnen, einen Linearantrieb mit einem Hub von 700-800 mm zu wählen.
6. Wenn die Geschwindigkeit des Linearantriebs 100mm/s oder 160mm/s beträgt, die Selbsthemmungskraft ist viel kleiner als die Schubkraft. Bei anderen Geschwindigkeiten ist die Selbsthemmungskraft größer als der Schub.
7. Die maximale Zugkraft der Linearantrieb ist etwas geringer als seine maximale Schubkraft.

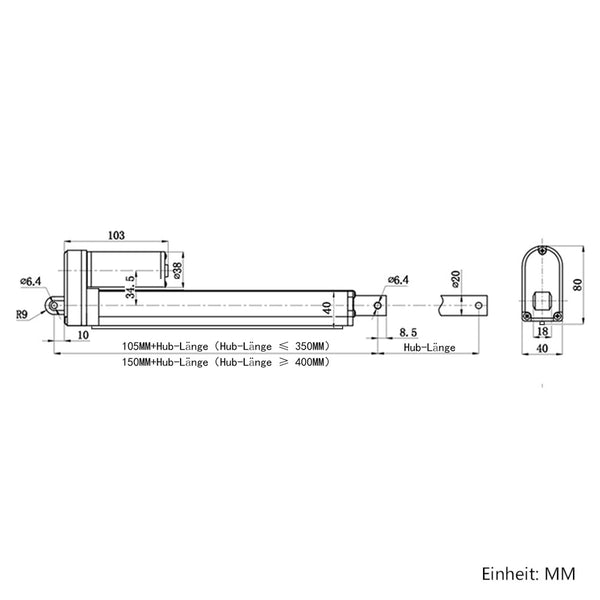

Individuelle Einbaulänge und Hublänge
Der Linearantrieb verfügt über zwei eingebaute Endschalter. Wenn der
Linearantrieb vollständig eingefahren oder ausgefahren ist, stoppt er
automatisch.
Wir können die Position der eingebauten Endschalter während der
Produktion anpassen, um die vom Kunden angegebenen Hub- und
Einzugslängen zu erreichen.
Beispiel für einen Linearantrieb mit einem Hub von 400 mm:
Einzugslänge: 550 mm (Mittenabstand zwischen den beiden Montagelöchern,
wenn der Linearantrieb vollständig eingefahren ist)
Ausfahrlänge: 950 mm (Mittenabstand zwischen den beiden Montagelöchern,
wenn der Linearantrieb vollständig ausgefahren isthren ist)
Individuelle Regeln:
1) Der angegebene Hub muss kleiner sein als der Standardhub des
bestellten Aktuators. Beispielsweise ist ein angegebener Hub von 370 mm
kleiner als der Standardhub des bestellten Aktuators (400 mm). In diesem
Fall wird die Einzugslänge entsprechend reduziert, sodass sich eine
endgültige Einzugslänge von 520 mm ergibt. Alternativ können Sie die
ursprüngliche Standard-Einzugslänge von 550 mm beibehalten.
2) Die angegebene Einzugslänge muss kleiner sein als die Standard-Einzugslänge
des bestellten Aktuators. Beispielsweise ist eine angegebene
Einzugslänge von 530 mm kleiner als die Standard-Einzugslänge des
bestellten Aktuators (550 mm). In diesem Fall muss der Hub ebenfalls
entsprechend reduziert werden, sodass sich ein endgültiger effektiver
Hub von 380 mm ergibt.
Beachten: Dies ist ein Synchronisationskit für
zwei Linearantriebe. Die Anzahl der individuellen Optionen für Einbaulänge und Hublänge muss der Anzahl der bestellten Antriebe entsprechen, also ebenfalls
zwei Stück.

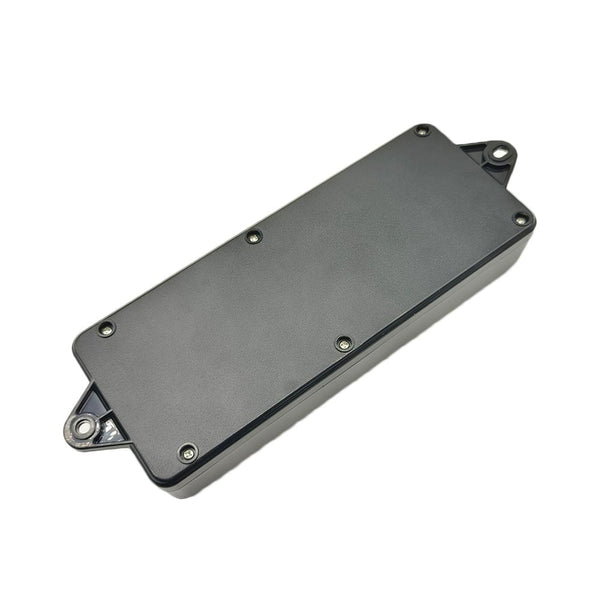

Die informationen für Synchronregler
Einführung zum Synchronregler
Wenn Sie mehrere elektrische Linearantriebe zum Anheben und Absenken eines Gerätes verwenden möchten, zum Beispiel zwei, vier oder mehr Linearantriebe. Da der Hochgeschwindigkeits Gleichstrommotoren in Linearantriebe nicht mit genau der gleichen Geschwindigkeit laufen können, ist auch die Bewegungsgeschwindigkeit des Linearantriebe unterschiedlich. Wenn mehrere Linearantriebe gleichzeitig arbeiten, können ihre tatsächlichen Geschwindigkeiten nicht genau gleich sein. In diesem Fall können wir einen Synchronisation Controller verwenden um mehrere Linearantriebe so zu betreiben, dass sie synchron ansteigen oder abfallen. Sie arbeiten völlig synchron ohne Unterschied.
Arbeitsprinzip des Synchronreglers
Wenn Sie eine Synchronisation Controller verwenden möchten, um zwei oder
mehr Linearantriebe vollständig synchron zu betreiben, müssen Sie jedem
Linearantriebe eingebaute Hall Effekt Sensoren hinzufügen. Und wenn Sie
Hall-Effekt-Sensoren zusammen mit Linearantrieben gekauft haben, bauen
wir während der Produktion Hall-Effekt-Sensoren für Sie in die
Linearantriebe ein.
Wenn zwei oder mehr Linearantriebe zusammen laufen, sendet der
Hallsensor Hallsignale an die Synchronisation Controller, und die
Steuerung passt die Laufgeschwindigkeit jedes Linearantriebs an, sodass
alle Linearantriebe mit genau der gleichen Geschwindigkeit laufen.

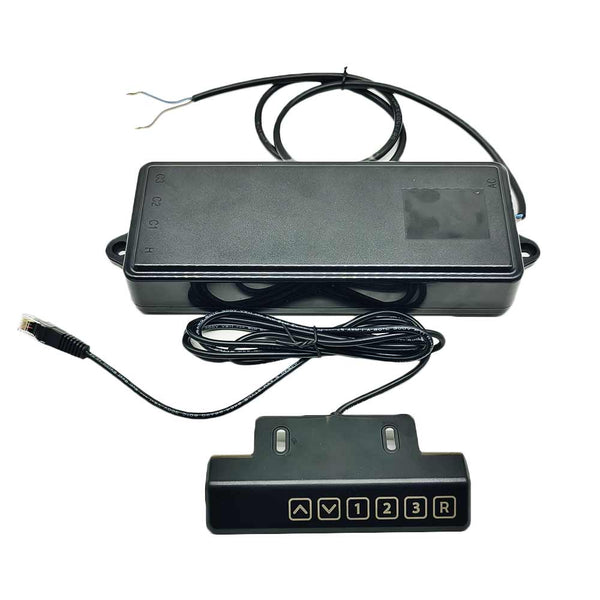

Hauptmerkmale des Synchronreglers
- Es kann zwei elektrische Linearantriebe A so betreiben, dass sie vollständig synchron laufen

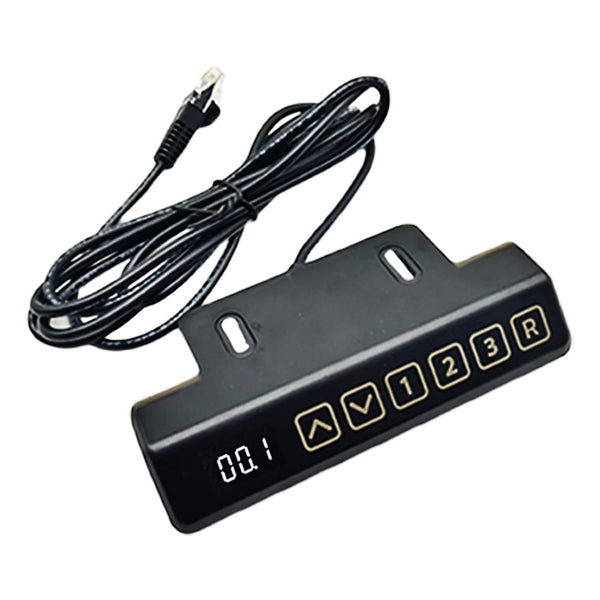

- Kabelgebundene Steuerung über einen Touch-Steuergriff
- Drahtlose Steuerung über eine Fernbedienung
- Die LED-Anzeige am Steuergriff zeigt die Hubposition in Echtzeit an
- Sechs Touch-Funktionstasten: ▲, ▼,1, 2, 3 und R
- Die Tasten ▲ und ▼ dienen zum Aus- und Einfahren der Linearantriebe
- Mit den Tasten 1, 2 und 3 werden die Linearantriebe automatisch in drei vorgespeicherte Positionen gefahren
- Taste R ist die Reset-Taste und dient zum Zurücksetzen des Systems im Fehlerfall
- Wenn sich Linearantriebe in die Nähe der Endposition bewegen, werden sie automatisch langsamer, um sich selbst zu schützen
- Wenn Linearantriebe vollständig eingefahren sind, behalten sie zum Schutz 1MM Hub bei
Spezifikationen des Synchronreglers
| Parameter | Wert |
|---|---|
| Arbeitsspannung | 10~30V DC, geeignet für 12V oder 24V Linearantrieb |
| Anzahl der angeschlossenen Linearantriebe | 2 |
| Maximaler Ausgangsstrom | 10A / Kanal |
| Arbeitsfrequenz | 433.92 MHz |
| Zwei wählbare Steuermodi | Verriegelungsmodus oder Momentanmodus. Bitte wählen Sie bei der Bestellung den Steuermodus aus, den Sie benötigen. |
| Arbeitsabstand | 30m (theoretisch) |
| Betriebstemperatur | -20°C bis +70°C |

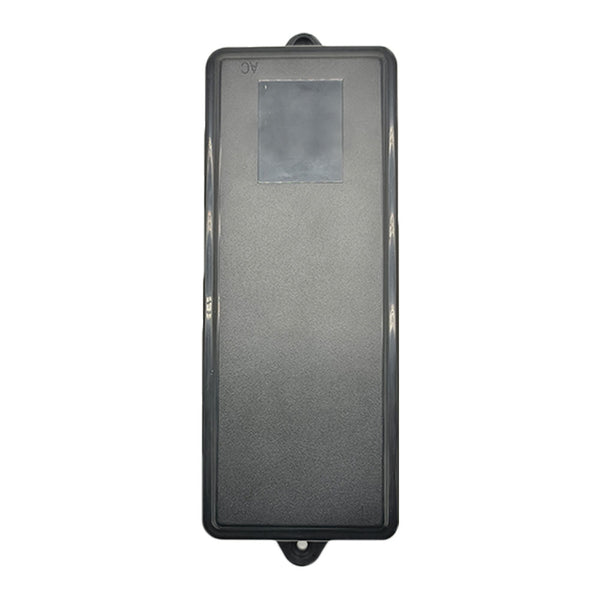

| Maße des Gehäuse | 240 x 95 x 43 mm |
| Kabellänge des Touch-Steuergriffs | 2000±10%mm (Falls Sie ein längeres Kabel benötigen, erwerben Sie bitte das Steuergriff-Verlängerungskabel.) |

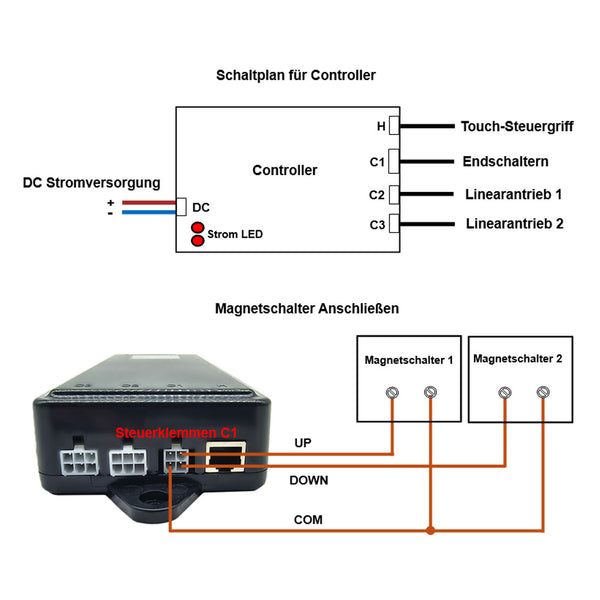

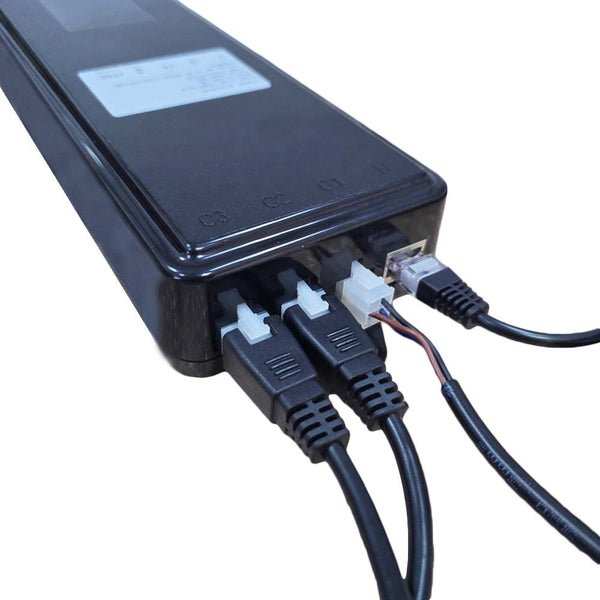

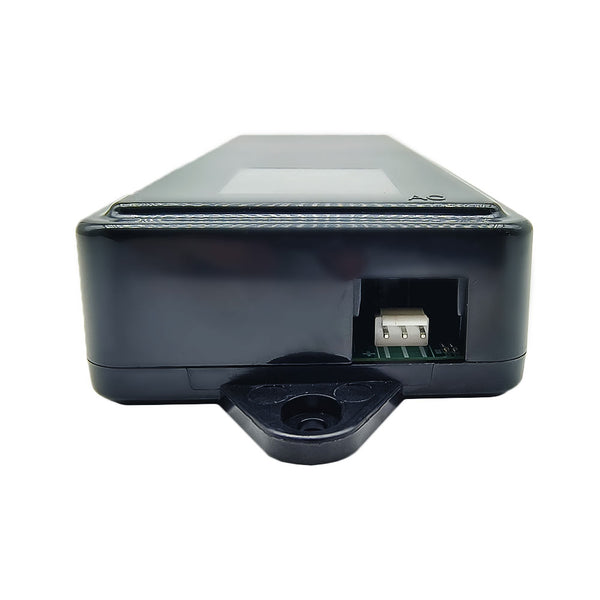

Verdrahtung des Synchronreglers

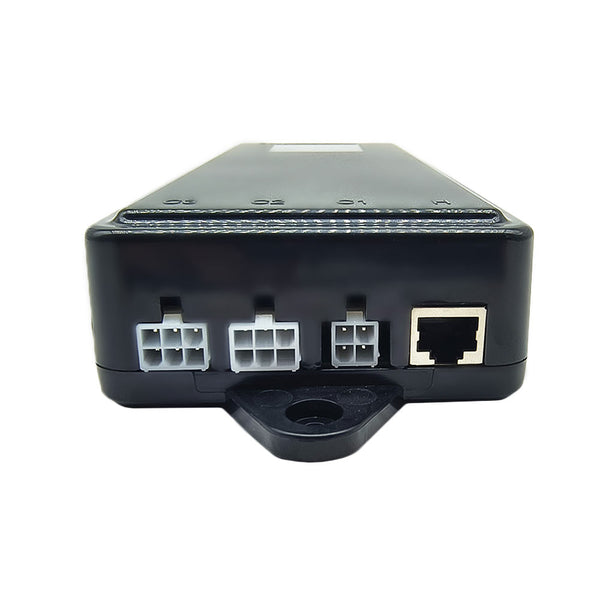

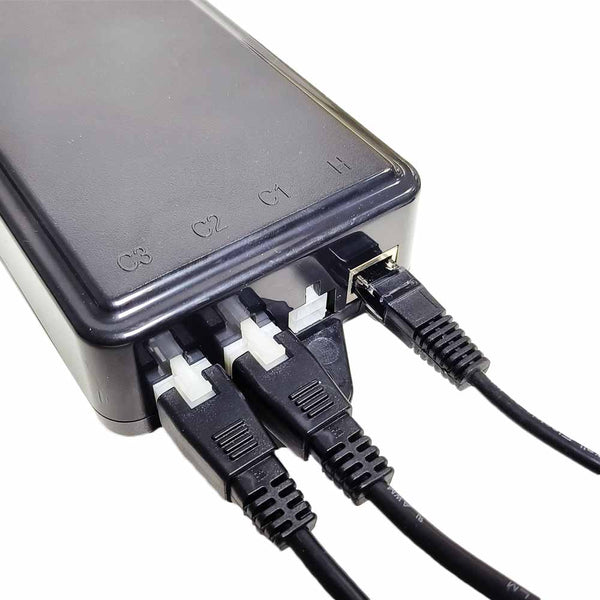

1) Stecken Sie den Touch-Steuergriff in die Anschlüsse H der Controller.
2) Stecken Sie zwei Linearantriebe in die Anschlüsse C2 und C3 der
Controller.
3) Verbinden sie den Pluspol der DC Stromversorgung mit dem braunen
Kabel des Controllers, und verbinden Sie den Minuspol der DC
Stromversorgung mit dem blauen Kabel der Controller
4) Verbinden Sie die beiden Drähte des einen Magnetschalters eines
beliebigen Linearantriebs mit den Drähten UP und COM der
Grenzwert-Steuerklemmen des Synchronisierungsreglers und die beiden
Drähte des anderen Magnetschalters mit den Drähten DOWN und COM. Für die
spezifische Verdrahtung folgen Sie bitte dem Anschlussdiagramm unten.
ACHTUNG: Schließen Sie den AC Stromversorgung nicht direkt an das
Controller an!
Bedienung des Synchronreglers
1. Bedienung über den Touch-Steuergriff:
Achtung: Der Griff wird per Touch-Steuerung bedient. Die
Berührungsempfindlichkeit kann beim ersten Einschalten automatisch
kalibriert werden. Beim Einschalten ist es verboten, den Griff mit den
Händen zu berühren, um eine Beeinträchtigung der
Empfindlichkeitskalibrierung und eine Beeinträchtigung der
Betriebsempfindlichkeit zu verhindern.
1) Drücken und halten Sie die Taste ▲ des Steuergriffs; alle
Linearantriebe fahren gleichzeitig nach außen. Wenn sie sich in die
Position eines Magnetschalters bewegen, stoppen alle Linearantriebe
gleichzeitig automatisch. Während des Betriebs können Sie die Taste
loslassen, um alle Linearantriebe gleichzeitig zu stoppen.
2) Drücken und halten Sie die Taste ▼ des Steuergriffs; alle
Linearantriebe ziehen sich gleichzeitig nach innen zurück. Wenn sie sich
in die Position des anderen Magnetschalters bewegen, stoppen alle
Linearantriebe gleichzeitig automatisch. Während des Betriebs können Sie
die Taste loslassen, um alle Linearantriebe gleichzeitig zu stoppen.
3) Drücken Sie eine der Tasten 1, 2 oder 3 am Steuergriff. Die alle Linearantriebe bewegen sich automatisch in die mit dieser Taste
gespeicherte Position und stoppen dann automatisch.
Achtung: Sie müssen sich zunächst drei Positionen dieser drei Tasten
merken.
4) Die LED-Anzeige am Steuergriff zeigt die Hubpositionsdaten in
Echtzeit an. Wenn beispielsweise die Zahl 03.5 bedeutet, dass die
Linearantriebe die Hubposition von 35 mm erreicht haben.

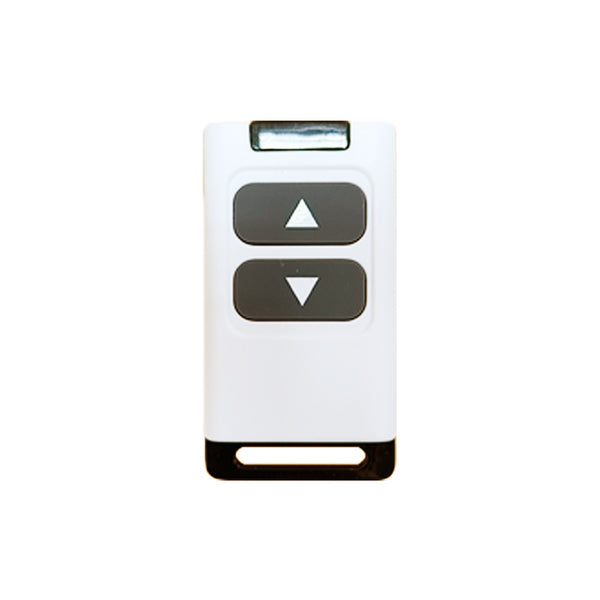

2. Bedienung über die Fernbedienung:
(Die Fernbedienung der
Synchronregler verfügt über zwei Steuermodi: Verriegelungsmodus und
Momentanmodus. Bitte wählen Sie bei der Bestellung den Steuermodus aus,
den Sie benötigen.)
2.1 Wenn der Controller im Momentansteuerungsmodus arbeitet:
1) Drücken und halten Sie die Taste ▲ der Fernbedienung; alle
Linearantriebe fahren gleichzeitig nach außen. Wenn sie sich in die
Position eines Magnetschalters bewegen, stoppen alle Linearantriebe
gleichzeitig automatisch. Während des Betriebs können Sie die Taste
loslassen, um alle Linearantriebe gleichzeitig zu stoppen.
2) Drücken und halten Sie die Taste ▼ der Fernbedienung; alle
Linearantriebe ziehen sich gleichzeitig nach innen zurück. Wenn sie sich
in die Position des anderen Magnetschalters bewegen, stoppen alle
Linearantriebe gleichzeitig automatisch. Während des Betriebs können Sie
die Taste loslassen, um alle Linearantriebe gleichzeitig zu stoppen
2.2 Wenn der Controller im Verriegelungssteuerungsmodus arbeitet:
1) Drücken Sie die Taste ▲ der Fernbedienung; alle Linearantriebe fahren
gleichzeitig nach außen. Wenn sie sich in die Position eines
Magnetschalters bewegen, stoppen alle Linearantriebe gleichzeitig
automatisch.
2) Drücken Sie die Taste ▼ der Fernbedienung; alle Linearantriebe ziehen
sich gleichzeitig nach innen zurück. Wenn sie sich in die Position des
anderen Magnetschalters bewegen, stoppen alle Linearantriebe
gleichzeitig automatisch.
3) Während des Betriebs können Sie auch eine beliebige Taste der
Fernbedienung drücken, um alle Linearantriebe gleichzeitig anzuhalten.
Wie der Synchronregler drei Hubpositionen merkt
1) Der Controller kann insgesamt drei Hubpositionen speichern, und jede
Taste speichert eine Hubposition.
2) Fahren Sie zunächst zwei Linearantriebe auf die erste geeignete
Hubposition, die Sie speichern müssen, und halten Sie dann die Taste 1
des Steuergriffs etwa 5-6 Sekunden lang gedrückt. Der Hubwert blinkt
zweimal auf der LED-Anzeige. Das bedeutet, dass die aktuelle Hubposition
bereits in der Taste 1 gespeichert ist.
3) Können Sie zwei weitere Hubpositionen in den Tasten 2 und 3 speichern,
indem Sie dem oben beschriebenen Vorgang folgen.
Reset-Funktion des Synchronreglers
Wenn die LED-Anzeige am Steuergriff den Fehlercode anzeigt, müssen Sie
das System wie folgt zurücksetzen.
Reset-Betrieb: Drücken und halten Sie die Taste <R> der Steuergriff, bis
alle Linearantriebe vollständig zurückgesetzt sind und die LED-Anzeige
am Steuergriff "00.1" anzeigt, Lassen Sie dann die Taste <R> los.
Beschreibung der Fehlercodes des Synchronreglers
Der Steuergriff ist mit einem LED-Anzeigebildschirm ausgestattet. Wenn
beim Betrieb des Systems ein Fehler auftritt, wird der Fehlercode auf
der Anzeige angezeigt. Der Fehlercode und seine Bedeutung sind wie folgt.
E01: Die Linearantriebe stoßen während der Bewegung auf Widerstand und
müssen zurückgezogen werden. Anschließend wird der Fehlercode
automatisch gelöscht.
E02: Die Linearantriebe sind nicht synchronisiert, und müssen
zurückgesetzt werden.
E03: Die Eingangsspannung der Stromversorgung ist zu niedrig. Bitte
überprüfen Sie die Stromversorgungsspannung oder ersetzen Sie sie durch
eine geeignete Stromversorgung.
E04: Der Tisch ist geneigt, die Linearantriebe stoppen und müssen
zurückgesetzt werden.
E05: Überlastung des Linearantriebs 1. Überprüfen Sie, ob die Last zu
groß ist.
E06: Überlastung des Linearantriebs 2. Überprüfen Sie, ob die Last zu
groß ist.
E09: Der Gesamtstrom der Stromversorgung ist zu hoch. Überprüfen Sie, ob
die Gesamtlast überlastet ist.
E10: Das Hall-Signal des Linearantriebs 1 ist anormal. Überprüfen Sie,
ob das Verbindungskabel vom Linearantrieb zur Steuerung zuverlässig ist.
Tauschen Sie den Linearantrieb 1 und das Verbindungskabel aus und prüfen
Sie, ob der Linearantrieb feststeckt. Setzen Sie das System anschließend
zurück.
E11: Das Hall-Signal des Linearantriebs 2 ist anormal. Überprüfen Sie,
ob das Verbindungskabel vom Linearantrieb zur Steuerung zuverlässig ist.
Tauschen Sie den Linearantrieb 2 und das Verbindungskabel aus und prüfen
Sie, ob der Linearantrieb feststeckt. Setzen Sie das System anschließend
zurück.
E14: Die Linearantriebe sind überhitzt und müssen eine Zeit lang ruhen,
dann wird der Fehlercode automatisch gelöscht.
E16: Die Linearantriebe verlieren während des Betriebs plötzlich Strom
und müssen zurückgesetzt werden.
So koppeln Sie die neue Fernbedienung mit dem Synchronregler
Beachten: Wir haben den Fernbedienung mit dem Controller gekoppelt vor
dem Verlassen des Werks. Wenn Sie mehr Fernbedienungen koppeln möchten,
gehen Sie wie folgt.
1) Sie müssen das Controller-Gehäuse öffnen, dann sehen Sie ein kleines
RF-Empfangsmodul und auf dem Modul befindet sich eine kleine Lerntaste.
2) Drücken Sie die Lerntaste auf dem Empfängermodul für 1~2 Sekunden,
die Signal-LED auf dem Empfangsmodul wird leuchtet. Dies bedeutet, dass
der Controller den Lernstatus einnimmt.
3) Drücken Sie eine beliebige Taste am Sender, wenn die Signal-LED
erlischt. Dies bedeutet, dass das Lernen erfolgreich ist.
4) Der Controller kann mehrere Fernbedienungen mit verschiedenen kodes
lernen.
So löschen Sie alle Fernbedienung codes gespeichert im Synchronregler
Wir haben gekoppelt den Fernbedienung mit dem Controller, wenn Sie nicht
möchten dass der Controller mit dem Fernbedienung zu arbeiten, Sie
können löschen alle Fernbedienung codes gespeichert im Controller.
Bedienung: Drücken Sie die Lerntaste auf der Empfangsmodul 8 Mal schnell
und kontinuierlich und lassen Sie die Lerntaste dann los. Die Signal-LED
auf der Empfangsmodul blinkt 8 Mal und geht dann aus, was bedeutet, dass
alle gespeicherten Codes wurden erfolgreich gelöscht.
Feste Halterung und weiteres Zubehör des Linearantriebs
1. Jeder Linearantrieb würde zwei Montagehalterungen benötigen, einer um den Kopf des Linearantriebs zu befestigen, und eine andere um die Unterseite des Linearantriebs zu befestigen. Dieses Kit enthält keine festen Montagehalterungen, bitte kaufen Sie diese aus dem Dropdown-Menü.
2. Kompatible Montagehalterungen: Halterung A und Halterung C.

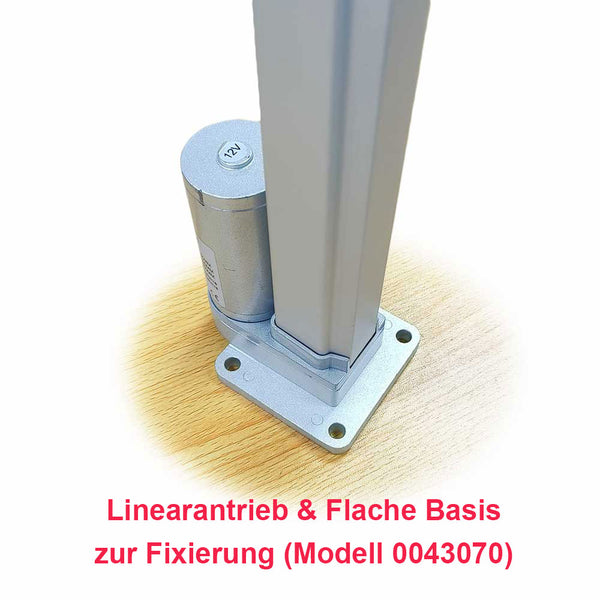

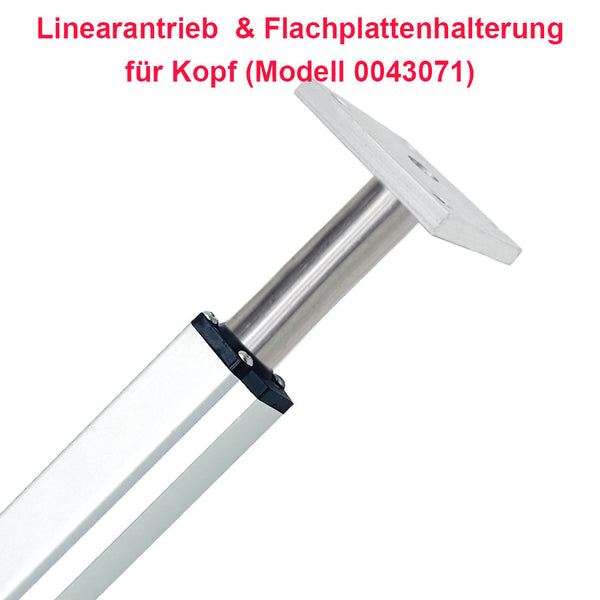

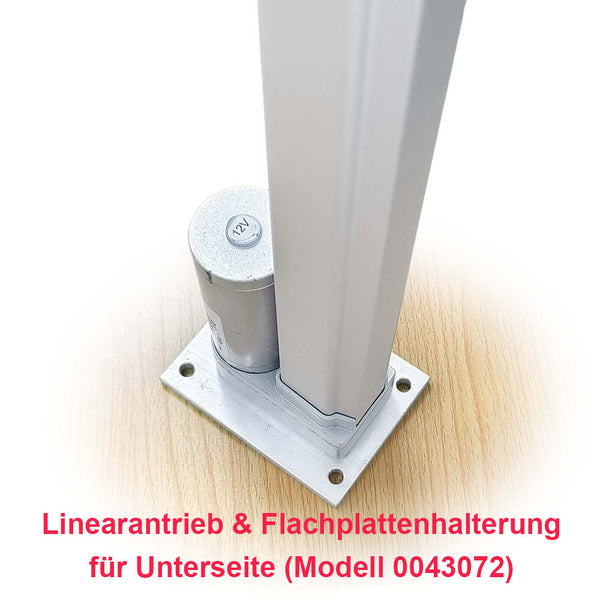

3. Dieser Linearantrieb ist auch mit drei flachen Montagehalterungen kompatible: Flachplattenhalterung zur Fixierung des Kopfes (Modell 0043071) , Flachplattenhalterung zur Fixierung der Unterseite (Modell 0043072) und Feste Flache Basis (Modell 0043070) .
4. Der Frontsteckverbinderstil des Linearantriebs kann angepasst werden: Standardmäßig ist es ein Steckverbinder mit offenem Loch, der mit Schlitzstecker, Innengewindestecker usw. angepasst werden kann. Und Sie können Zeichnungen zur Anpassung bereitstellen. Wenn Sie eine Anpassung benötigen, klicken Sie hier , um die Anpassungsoption zu erwerben. (Die Anzahl der bestellten Frontsteckverbinderstile muss der Anzahl der im Set enthaltenen Antriebe entsprechen.)

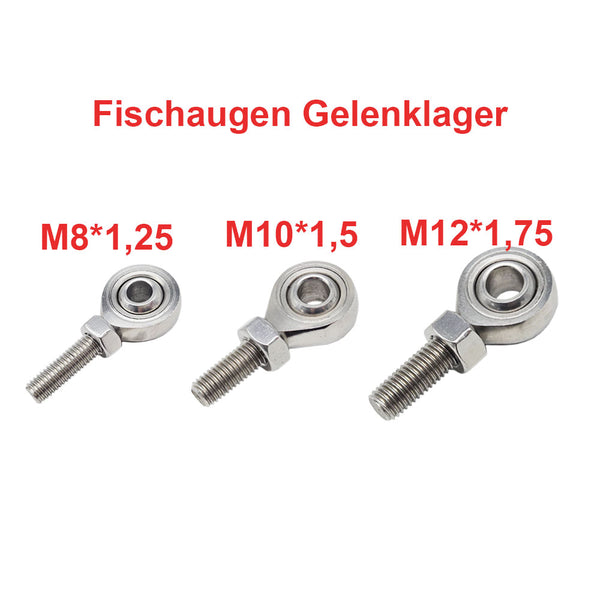

5. Die Fischaugen Gelenklager des Linearantriebs kann individuell angepasst und in Kombination mit dem Innengewindestecker verwendet werden. Wenn Sie eine Anpassung benötigen, klicken Sie hier , um die Anpassungsoption zu erwerben. (Die Anzahl der bestellten Fischaugen-Gelenklager muss der Anzahl der bestellten Frontsteckverbinder des Stils 2 entsprechen.)
6. Die Ausrichtung des Frontsteckverbinders des Linearantriebs ist standardmäßig, wir können ihn während der Produktion entsprechend den Kundenanforderungen um 90 Grad drehen. Um den Frontsteckverbinder um 90 Grad zu drehen, klicken Sie hier , um die Drehoption zu erwerben. (Die Anzahl der bestellten 90 Grad drehbaren Frontsteckverbinder Optionen muss der Anzahl der im Set enthaltenen Antriebe entsprechen.)
7. Der Linearantrieb kann mit einer manuellen Betätigungsvorrichtung ausgestattet werden. Bei Stromausfall lässt sich seine Teleskopstange mit Handwerkzeugen aus- und einfahren. Wenn Sie eine manuelle Betätigungsvorrichtung zum Ausrüsten des Linearantriebs benötigen, klicken Sie bitte hier , um zu kaufen. (Die Anzahl der bestellten manuellen Betätigungsvorrichtungen muss der Anzahl der im Set enthaltenen Antriebe entsprechen.)
8. Sie müssen ein DC12V/10A oder DC24V/5A Schaltnetzteil verwenden, um dieses Kit mit Strom zu versorgen. Dieses Kit enthält dieses Netzteil nicht, bitte kaufen Sie es aus dem Dropdown-Menü.
Produktionszeit & Retoure oder Austausch
Die Linearantriebe sind kundenspezifische Produkte und nicht auf Lager. Wir brauchen 3~7 Arbeitstage, um sie nach den in Ihrer Bestellung angegebenen Parametern herzustellen und können daher keine Rücksendungen akzeptieren oder Bestellungen stornieren. Wenn die Kunden selbst ungeeignete Linearantriebe bestellen, nehmen wir auch keinen Umtausch an, bitte haben Sie Verständnis.
Erläuterung der Einfuhrzölle und Steuern
1. Unser Shop bietet je nach tatsächlicher Bestellsituation eine oder zwei verschiedene Versandmethoden an. Da wir von Hongkong (China) aus weltweit versenden, fallen unabhängig von der vom Kunden gewählten Versandmethode Einfuhrzölle für das Paket an.
2. Bei kleinen oder leichten Paketen wählen wir einen geeigneten Frachtführer aus, damit wir die Einfuhrzölle bei der Versendung im Namen des Kunden bezahlen können. Daher muss der Kunde bei Erhalt des Pakets keine Einfuhrzölle oder Steuern zahlen.
3. Bei großen oder schweren Paketen erheben die Zollbehörden die Einfuhrzölle und Steuern direkt vom Kunden – unabhängig davon, welchen Frachtführer wir wählen – entweder bei der Zollabfertigung oder bei der Zustellung des Pakets. Die Höhe der Zölle beträgt in der Regel etwa 20 % des Bestellwerts (ohne Versandkosten).
4. Wenn der Kunde wünscht, dass wir die Einfuhrzölle für ihn übernehmen, kontaktieren Sie uns bitte bei der Bestellung und zahlen Sie zusätzlich 20 % des Bestellbetrags als vorausgezahlte Zölle. Wir werden dann die Zölle für den Kunden bezahlen.
5. Wenn der Kunde sich dazu entscheidet, die Einfuhrzölle selbst zu
zahlen, kontaktieren Sie uns bitte, nachdem er die Zölle bezahlt und das
Paket erhalten hat. Wir stellen dem Kunden einen Rabattgutschein in
einer bestimmten Höhe aus, den er für seinen nächsten Einkauf verwenden
kann. Der Rabattbetrag entspricht dem niedrigeren Betrag aus den
tatsächlich vom Kunden gezahlten Einfuhrzöllen oder 20 % des
ursprünglichen Bestellbetrags (ohne Versandkosten).
Bitte beachten Sie: Eine Barerstattung der vom Kunden selbst gezahlten Einfuhrzölle ist nicht möglich. Wir danken Ihnen für Ihr Verständnis.
6. Wenn das Transportunternehmen oder der Zoll den Kunden zur Zahlung der Einfuhrzölle auffordert, wird das Paket zurückgesandt oder vernichtet, wenn der Kunde der Zahlung nicht zustimmt, und der Kunde muss die gesamte Verantwortung und Kosten tragen.
Klicken Sie hier, um die 3D-CAD-Modell-Dateien im STEP-Format herunterzuladen
Video zur Produktbedienungsdemonstration
Lieferumfang
2 x Elektrischer Linearantrieb A mit Hall Effekt Sensor
4 x Normalerweise offener magnetischer Reedschalter
1 x Synchronisation Controller (Eine-Steuerung-Zwei, für 2 Linearantriebe A)
1 x Touch-Steuergriff
1 x Fernbedienung (CF-2)
1 x Bedienungsanleitung
