12V 24V 6000N Zwei Industrie Elektrischer Linearantriebe Synchronsteuerungskit (Modell 0043051)

Normaler Preis €275,00

Video:
Hier ist ein Video über die Verwendung eines Synchronisationscontrollers, um zwei elektrische Linearantriebe voll synchron zu betreiben:
https://youtu.be/LvEVVEb-sLs
https://youtu.be/H7AzZGFQfpU

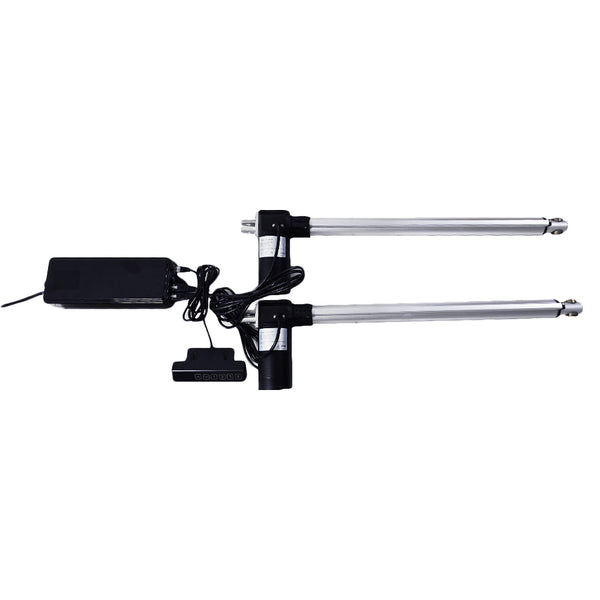

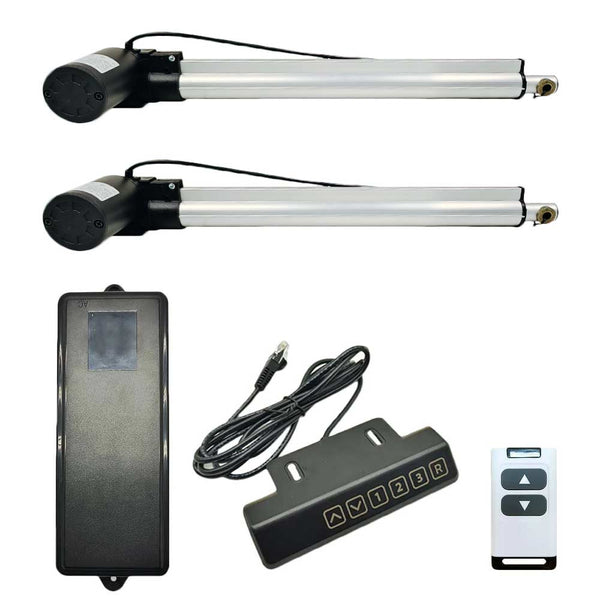

Lieferumfang:

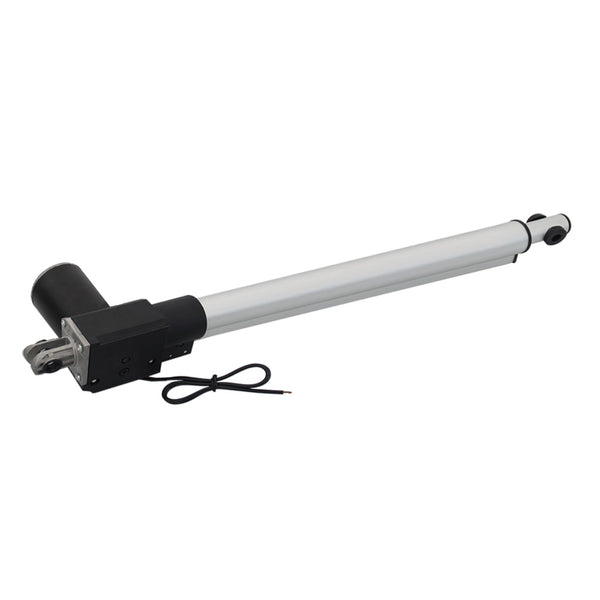

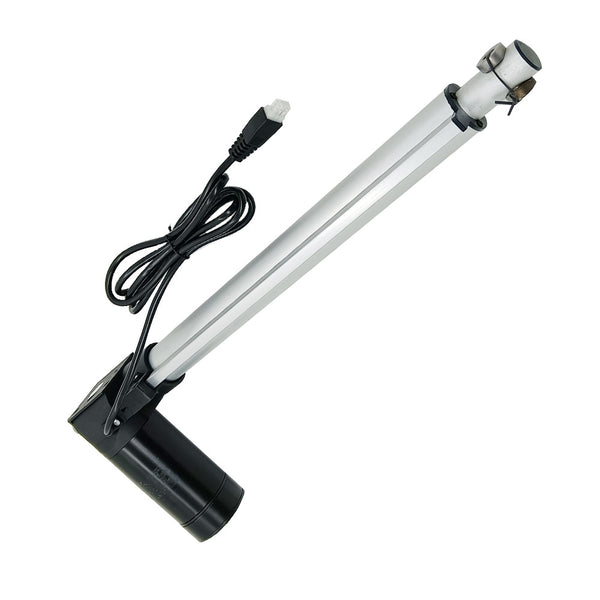

2 x Industrie Elektrischer Linearantrieb B Mit Hall Effekt Sensor

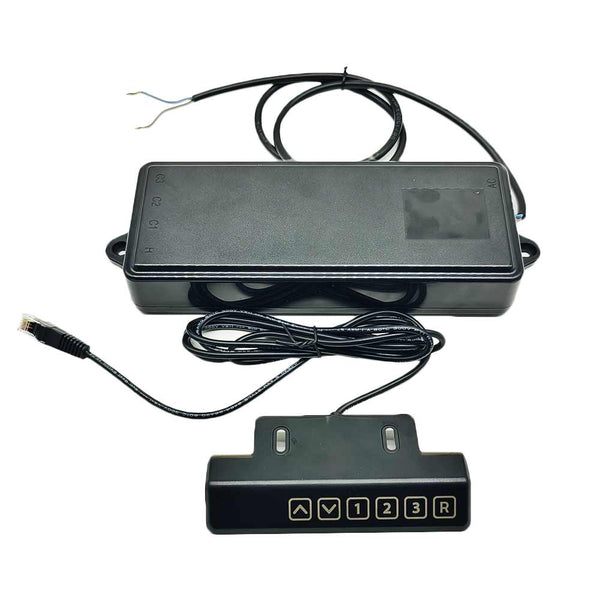

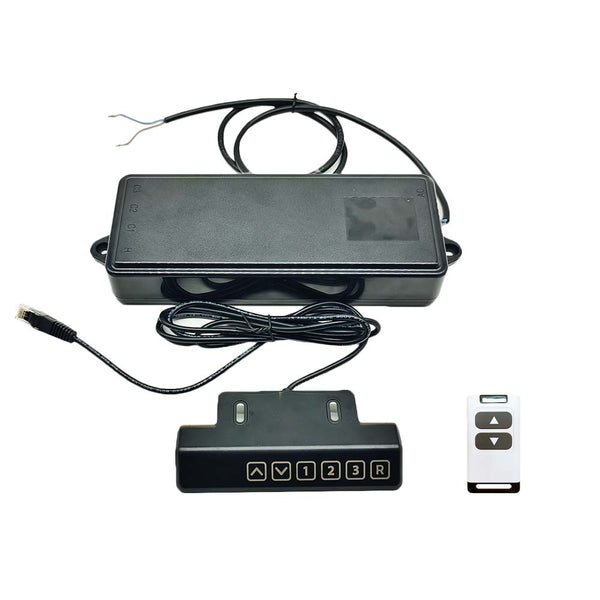

1 x Synchronisation Controller (Eine-Steuerung-Zwei, für 2 Linearantriebe B)

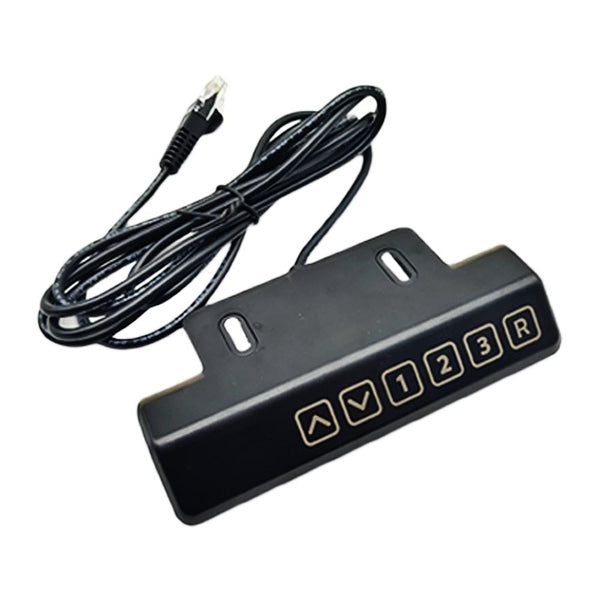

1 x Steuergriff

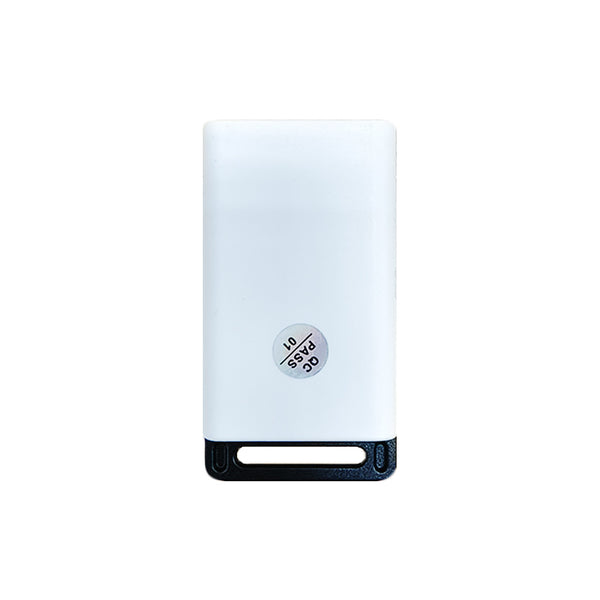

1 x Fernbedienung (CP-3L)
1 x Bedienungsanleitung

Die informationen für Linearantrieb:

Applikation:
Hauptsächlich verwendet für Türen, Fenster, Keller, Falltüren, Solar-Tracking-Systeme, medizinische Geräte, Landmaschinen, Fahrzeuge, Schiffe, Aufzugsplattformen, Hubtische, TV-Aufzüge, Roboter, Schränke, Massagesofas, elektrische Betten, medizinische Stühle und andere elektrische Geräte. Es kann diese Geräte öffnen, schließen, schieben, ziehen, anheben und absenken.
Es kann hydraulische und pneumatische Produkte ersetzen, um den Stromverbrauch zu sparen.

Kennzeichen:
Hochwertige Produkte und hochwertige Dienstleistungen
Hochfestes verschleißfestes Getriebe
Teleskoprohr und Außenrohr aus Aluminiumlegierung, gute Korrosionsbeständigkeit
Robustes Design, Hochleistungs Gleichstrommotor
Starker Schub, bis zu 6000N / 600 kg
Mehrere Geschwindigkeits optionen, von 5 mm/s bis 100 mm/s
Mehrere Hublänge optionen, von 10 mm bis 1500 mm
Fortschrittliche wasserdichte und staubdichte Technologie
Niedrige Stromverbrauch und niedrige Lärm
Eingebaute zwei Endlagenschalter, der Linearantrieb stoppt automatisch wenn die Hubstange die Endposition erreicht.
Eingebauter Hallsensor ist optional, sodass Sie mit dem Synchronregler 2 oder 4 Linearantriebe voll synchron betreiben können.
Hohe Selbsthemmung, nach dem Stoppen automatisch verriegeln, und es ist keine Stromversorgung erforderlich.
Wartungsfrei

Spezifikationen:
Optionale Arbeitsspannung: 12V DC oder 24V DC
Hubbereich: 10 ~ 1500 mm
Optionale Geschwindigkeit: 5±1mm/s, 9±2mm/s, 18±4mm/s, 25±5mm/s, 32±6mm/s, 50±10mm/s, 100±15mm/s
Das Obige ist die Geschwindigkeit ohne Last, und die tatsächliche Arbeitsgeschwindigkeit wird sich allmählich verlangsamen, wenn die Last zunimmt.
Max. Last: 6000N / 600 kg bei 5mm/s
Linearantrieb kann maximale Tragfähigkeit erreichen, wenn es in vertikaler Richtung arbeitet, und die Zugkraft ist geringer als die Schubkraft.
Leerlaufstrom: 1~2A bei 12V oder 0.5~1A bei 24V
Volllaststrom: 6~12A bei 12V oder 3~6A bei 24V
Bitte verwenden Sie ein 12V/10A oder 24V/5A Netzteil, um einen Linearaktuator mit Strom zu versorgen, oder verwenden Sie ein 12V/20A oder 24V/10A Netzteil, um zwei Linearantriebe mit Strom zu versorgen.

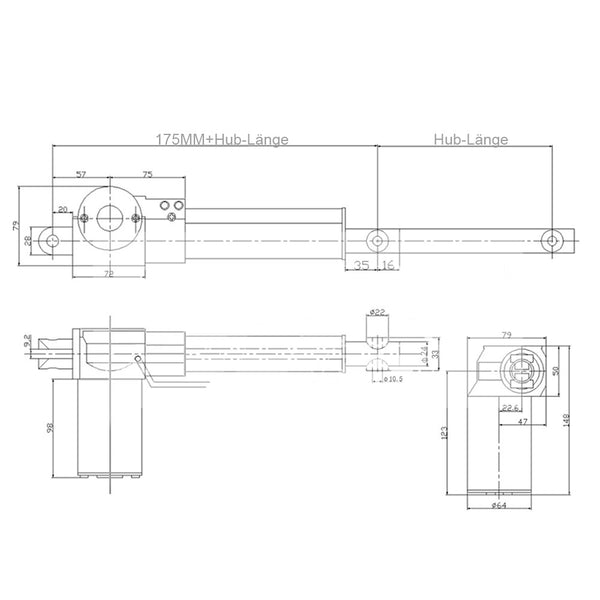

Wellendurchmesser: 24mm
Durchmesser der Befestigungslöcher: 10mm
Gehäusematerial: Aluminiumlegierung
Hubstangenmaterial: Aluminiumlegierung
Zahnradmaterial: Polymer-Kunststoff
Motortyp: Gebürsteter Gleichstrommotor
Einschaltdauer: 10%, max. 3 Minuten Dauerbetrieb

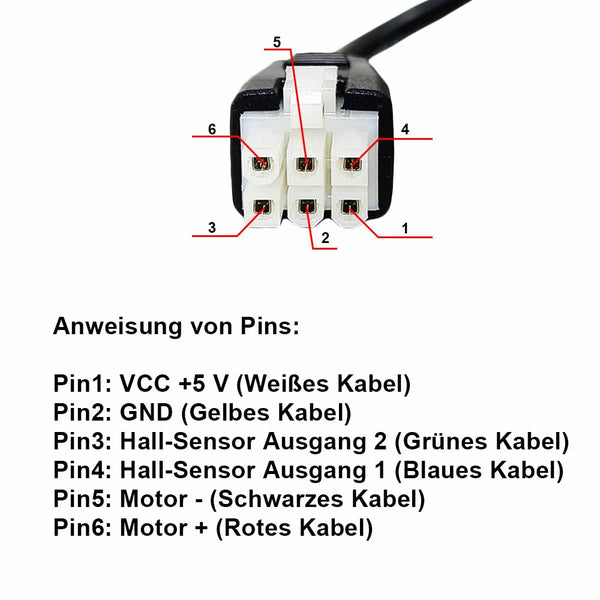

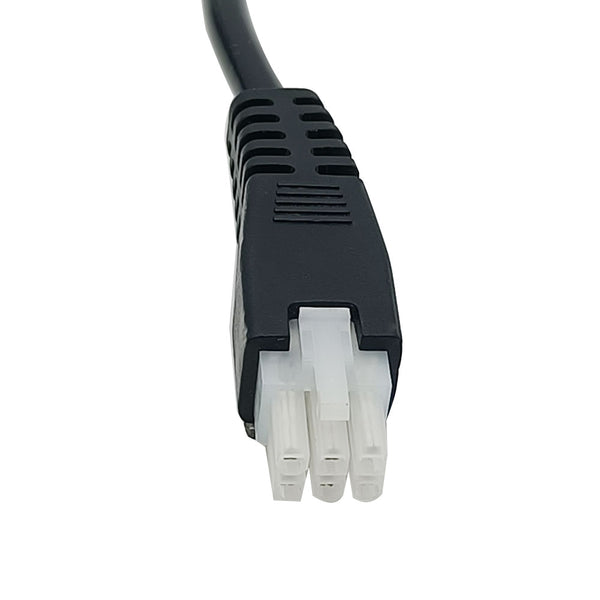

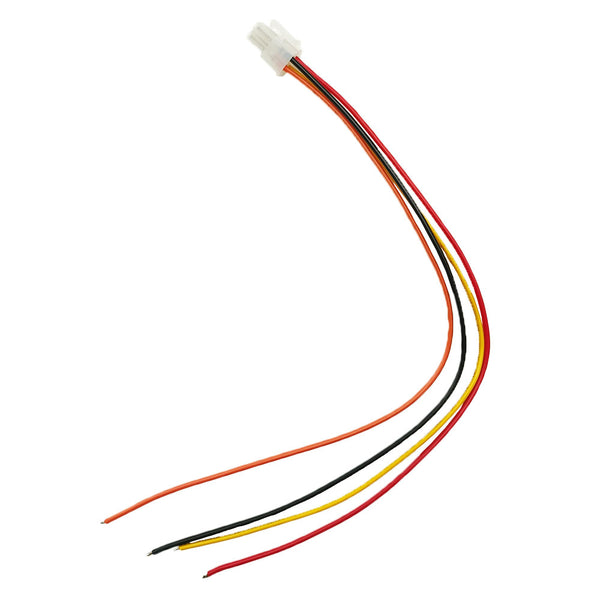

Steckerstandard: Gewöhnlicher zweiadriger Kabel (Standard 4 poliger Stecker ist optional), oder 6 poliger Stecker (mit Hall Effekt Sensor)
Zertifizierungen: CE
Umgebungstemperatur: -26℃ bis 85℃
Betriebsgeräusch: ca. 42dB~46dB (Linearantriebe mit unterschiedlichen Parametern haben unterschiedliche Geräuschpegel.)
Schutzklasse: IP54

Schub- und Geschwindigkeitstabelle:

Geschwindigkeit Schubkraft
5mm/s 6000N / 600 kg
9mm/s 3000N / 300 kg
18mm/s 2000N / 200 kg
25mm/s 1000N / 100 kg
32mm/s 800N / 80 kg
50mm/s 600N / 60 kg
100mm/s 300N / 30 kg

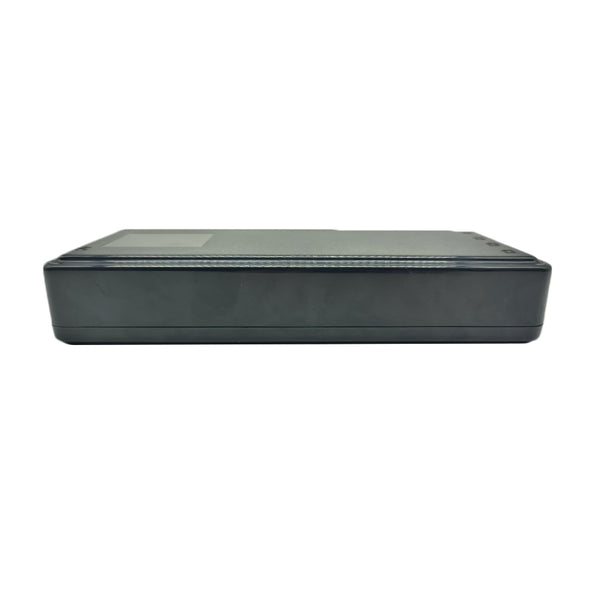

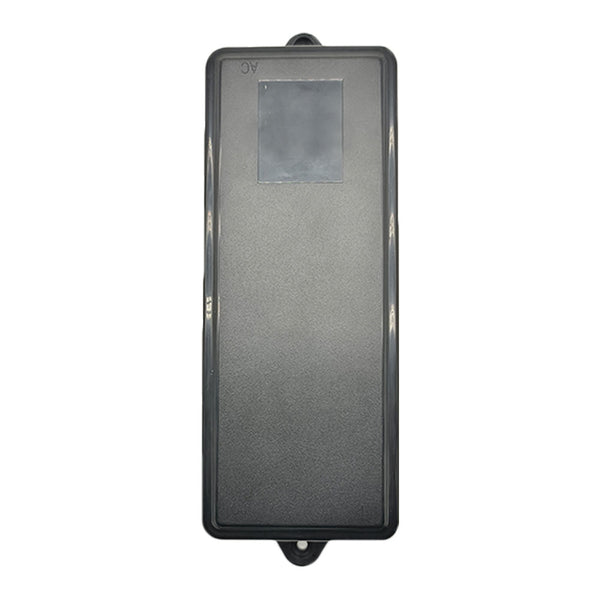

Die informationen für Synchronregler:

Einführung:
Wenn Sie mehrere elektrische Linearantriebe zum Anheben und Absenken eines Gerätes verwenden möchten, zum Beispiel zwei oder vier Linearantriebe. Da der Hochgeschwindigkeits Gleichstrommotoren in Linearantriebe nicht mit genau der gleichen Geschwindigkeit laufen können, ist auch die Bewegungsgeschwindigkeit des Linearantriebe unterschiedlich. Wenn mehrere Linearantriebe gleichzeitig arbeiten, können ihre tatsächlichen Geschwindigkeiten nicht genau gleich sein. In diesem Fall können wir einen Synchronisation Controller verwenden um mehrere Linearantriebe so zu betreiben, dass sie synchron ansteigen oder abfallen. Sie arbeiten völlig synchron ohne Unterschied.

Arbeitsprinzip:
Wenn Sie eine Synchronisation Controller verwenden möchten, um 2 oder 4 Linearantriebe vollständig synchron zu betreiben, müssen Sie jedem Linearantriebe eingebaute Hall Effekt Sensoren hinzufügen. Und wenn Sie einen Hall Effekt Sensor zusammen mit einem Linearantriebe gekauft haben, installieren wir für Sie den Hall Effekt Sensor im Linearantriebe.
Wenn 2 oder 4 Linearantriebe zusammen laufen, sendet der Hallsensor Hallsignale an die Synchronisation Controller, und die Steuerung passt die Laufgeschwindigkeit jedes Linearantriebs an, sodass alle Linearantriebe mit genau der gleichen Geschwindigkeit laufen.

Merkmal:
Es kann zwei elektrische Linearantriebe B so betreiben, dass sie vollständig synchron laufen.
Kabelgebundene Steuerung über einen Steuergriff.
Drahtlose Steuerung über eine Fernbedienung.
Drei Funktionstasten: Auf, Ab und Stopp.
Mit Reset Taste.

Parameter:
Arbeitsspannung: 12V oder 24V DC
Arbeitsfrequenz: 433.92 MHz
Arbeitsabstand: 100m (theoretisch)
Nennstrom: 20A bei 12V oder 10A bei 24V

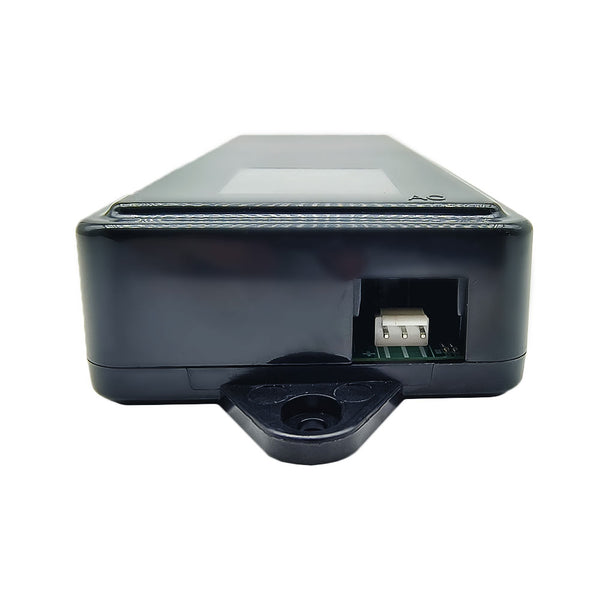

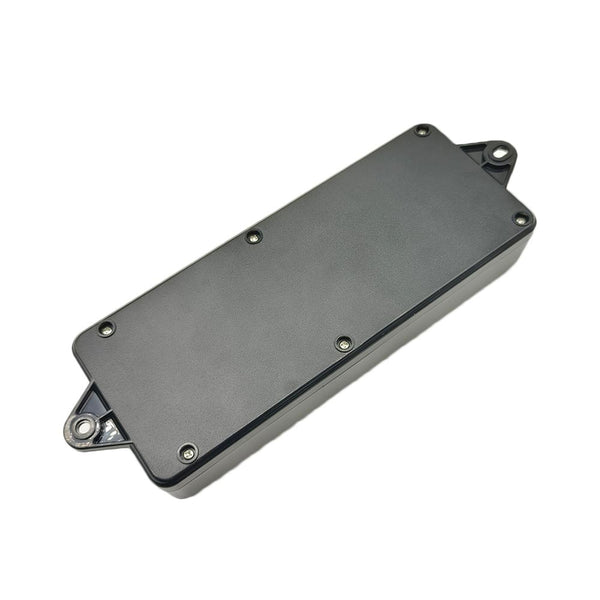

Maße des Gehäuse: 145 x 90 x 40 mm
Betriebstemperatur: -20°C bis +70°C

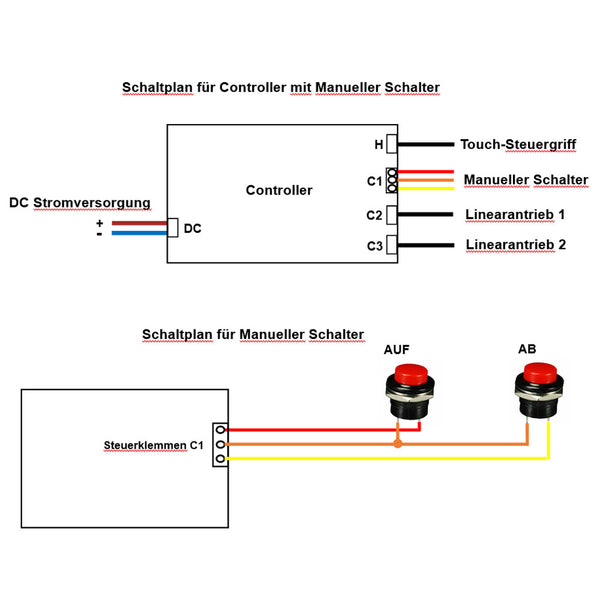

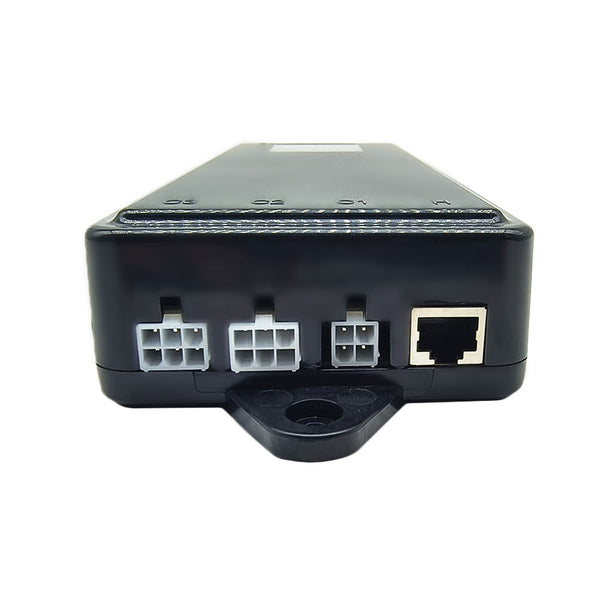

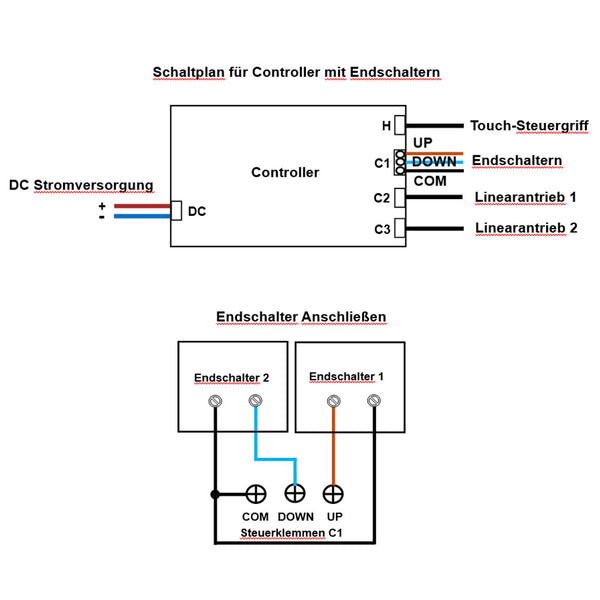

Verdrahtung:
1) Verbinden sie den Pluspol der DC Stromversorgung an Klemme + des Controllers, und Verbinden sie den Minuspol der DC Stromversorgung an Klemme − des Controllers.

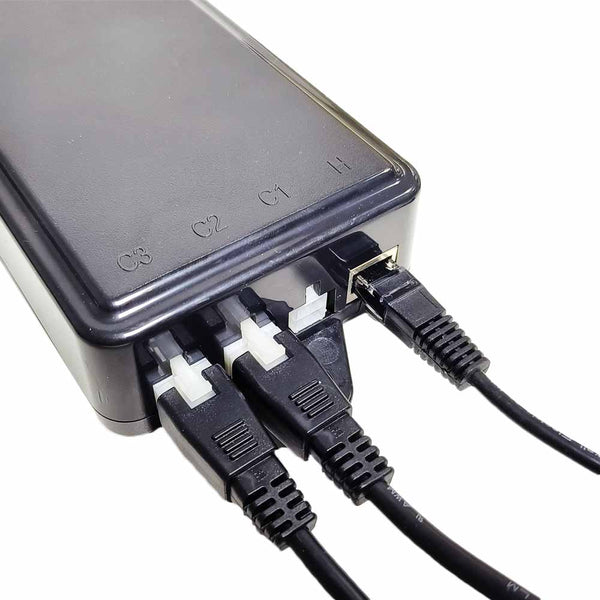

2) Stecken Sie zwei Linearantriebe in die Steuerung.
3) Stecken Sie den Steuergriff in die Steuerung.

Bedienung über den Steuergriff:
1) Drücken Sie die UP Taste des Steuergriffs, zwei Linearantriebe fahren gleichzeitig nach außen, sie erreichen gleichzeitig den maximalen Hub und stoppen automatisch.
2) Drücken Sie die DOWN Taste des Steuergriffs, zwei Linearantriebe fahren gleichzeitig ein, sie fahren gleichzeitig vollständig ein und stoppen automatisch.
3) Während des Betriebs können Sie auch die Stopptaste drücken, um zwei Linearantriebe gleichzeitig zu stoppen.

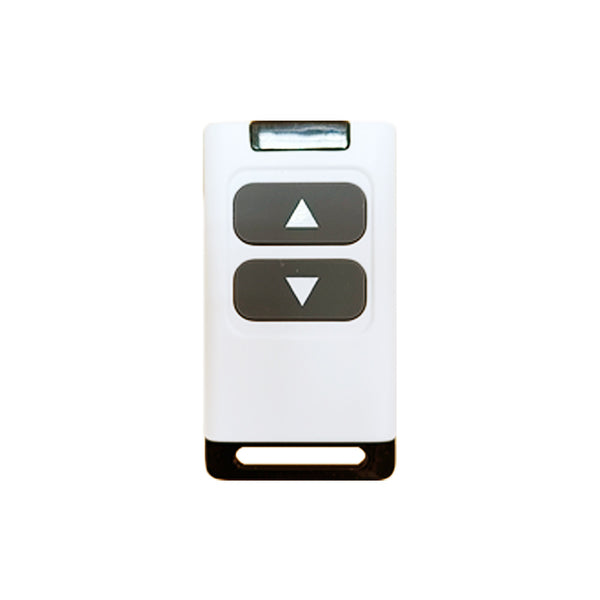

Bedienung über die Fernbedienung:
1) Drücken Sie die Taste ▲ der Fernbedienung, zwei Linearantriebe fahren gleichzeitig nach außen, sie erreichen gleichzeitig den maximalen Hub und stoppen automatisch.
2) Drücken Sie die Taste ▼ der Fernbedienung, zwei Linearantriebe fahren gleichzeitig ein, sie fahren gleichzeitig vollständig ein und stoppen automatisch.
3) Während des Betriebs können Sie auch die Stopptaste drücken, um zwei Linearantriebe gleichzeitig zu stoppen.

Anmerkung: Während des Betriebs können Sie auch die Stopptaste drücken, um zwei Linearantriebe gleichzeitig zu stoppen.

Reset Funktion:
Wenn dieses System längere Zeit läuft und Sie feststellen, dass es nicht mehr vollständig synchronisiert ist, können Sie den Controller mit der Reset Taste zurücksetzen.
Betrieb: Halten Sie die Reset Taste länger als 5 Sekunden gedrückt, dann wird der Controller zurückgesetzt.

Anmerkung:
1. Jeder Linearantrieb würde zwei Montagehalterungen benötigen, einer um den Kopf des Linearantriebs zu befestigen, und eine andere um die Unterseite des Linearantriebs zu befestigen. Dieses Kit enthält keine festen Montagehalterungen, bitte kaufen Sie diese aus dem Dropdown-Menü.
2. Sie müssen ein DC12V/20A oder DC24V/10A Schaltnetzteil verwenden, um dieses Kit mit Strom zu versorgen. Dieses Kit enthält dieses Netzteil nicht, bitte kaufen Sie es aus dem Dropdown-Menü.
