Anderes Video:
So koppeln Sie die Fernbedienung mit dem Synchronisation Controller
Demonstration des Öffnens einer Kellertür mit zwei Linearantrieben
So wählen Sie den geeigneten Linearantrieb basierend auf dem Gewicht der Falltür aus ?
Bitte klicken Sie hie: https://www.linear-antrieb.de/blogs/news/so-wahlen-sie-den-geeigneten-linearantrieb-basierend-auf-dem-gewicht-der-falltur-aus
Wenn Sie nicht wissen, wie man es berechnet, wenden Sie sich bitte an uns, um Hilfe zu erhalten.
Der Hubbereich von Linearantrieben beträgt 10 mm bis 1000 mm. Wir können jede Hublänge von 10 mm bis 1000 mm anpassen, z. B. 225 mm, 660 mm, 950 mm usw.
Wenn Sie ausführliche Informationen zu Linearantrieben mit unterschiedlichen Hüben, wie Detailzeichnungen und Maßzeichnungen, anzeigen möchten, klicken Sie zur Anzeige bitte auf den folgenden Link:
30MM , 50MM , 100MM , 150MM , 200MM , 250MM , 300MM , 350MM , 400MM , 450MM , 500MM , 600MM , 700MM , 800MM , 900MM , 1000MM

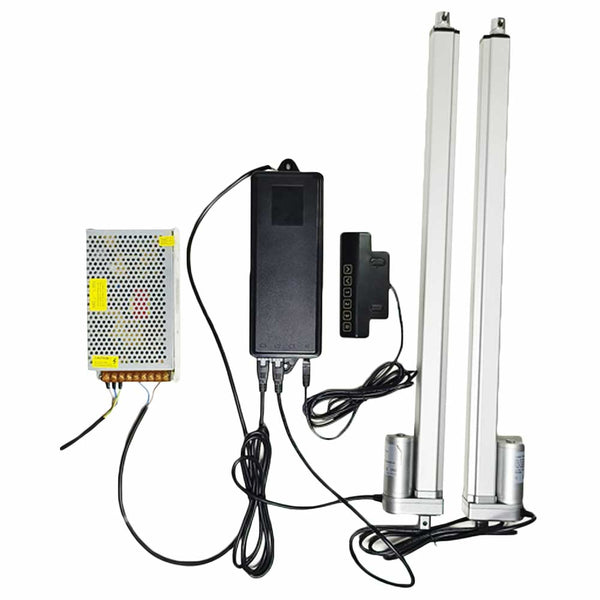

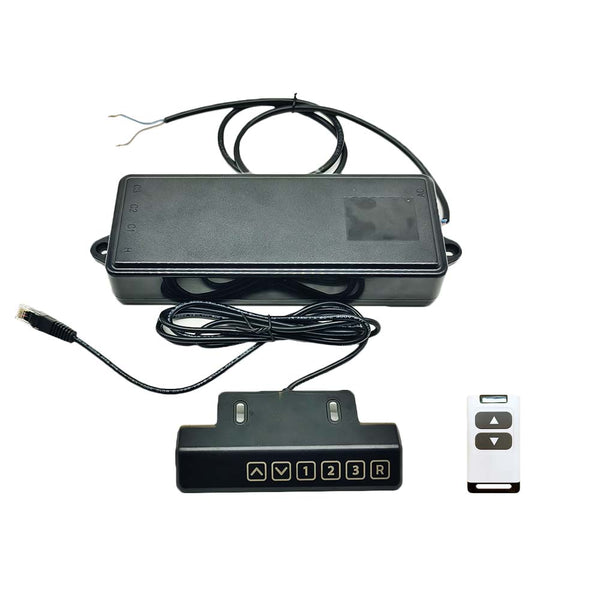

Lieferumfang:
2 x Elektrischer Linearantrieb A mit Hall Effekt Sensor

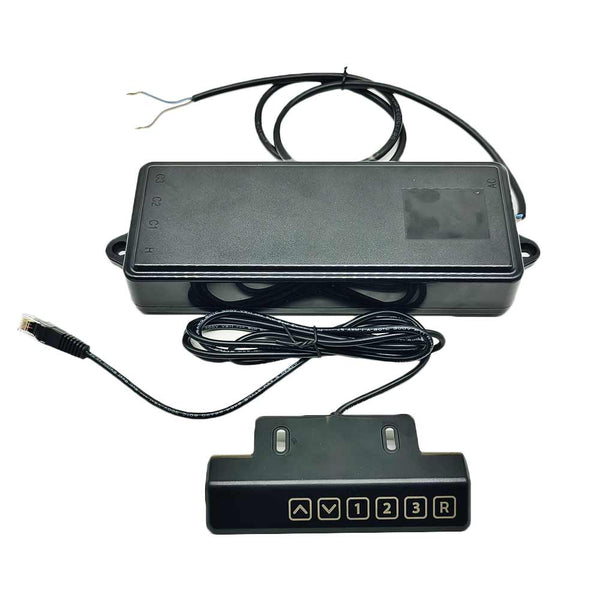

1 x Synchronisation Controller (Eine-Steuerung-Zwei, für 2 Linearantriebe A)
1 x Touch-Steuergriff

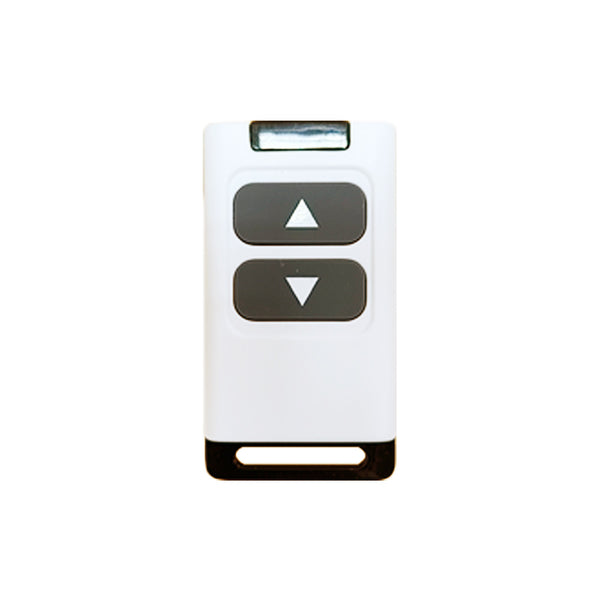

1 x Fernbedienung CF-2 (Modell 0043064)
1 x Bedienungsanleitung
Beachten: Die Fernbedienung der Synchronregler verfügt über zwei Steuermodi: Verriegelungsmodus und Momentanmodus. Bitte wählen Sie bei der Bestellung den Steuermodus aus, den Sie benötigen.
Die informationen für Linearantrieb:
Applikation:
Hauptsächlich verwendet für Türen, Fenster, Keller, Falltüren, Solar-Tracking-Systeme, medizinische Geräte, Landmaschinen, Fahrzeuge, Schiffe, Aufzugsplattformen, Hubtische, TV-Aufzüge, Roboter, Schränke, Massagesofas, elektrische Betten, medizinische Stühle und andere elektrische Geräte. Es kann diese Geräte öffnen, schließen, schieben, ziehen, anheben und absenken.
Es kann hydraulische und pneumatische Produkte ersetzen, um den Stromverbrauch zu sparen.
Kennzeichen:
Hochwertige Produkte und hochwertige Dienstleistungen
Neues Gehäusedesign, hohe Arbeitsstabilität
Metallgehäuse, geeignet für den Einsatz in sehr rauen Umgebungen
Metallgetriebe, hochfestes verschleißfestes Getriebe
Teleskoprohr und Außenrohr aus Aluminiumlegierung, gute Korrosionsbeständigkeit
Robustes Design, Hochleistungs Gleichstrommotor
Starker Schub, bis zu 2000N / 200 kg
Mehrere Geschwindigkeits optionen, von 5 mm/s bis 160 mm/s
Mehrere Hublänge optionen, von 10 mm bis 1000 mm
Wir können jede Hublänge von 10 mm bis 1000 mm anpassen, z. B. 225 mm, 660 mm, 950 mm usw.
Fortschrittliche wasserdichte und staubdichte Technologie
Niedrige Stromverbrauch und niedrige Lärm
Eingebaute zwei Endlagenschalter, der Linearantrieb stoppt automatisch wenn die Hubstange die Endposition erreicht.
Hohe Selbsthemmung, nach dem Stoppen automatisch verriegeln, und es ist keine Stromversorgung erforderlich.
Wartungsfrei
Spezifikationen:
Optionale Arbeitsspannung: 12V DC oder 24V DC. Sofern Sie nicht nur eine 12V Stromversorgung zur Verfügung haben, empfehlen wir Ihnen, einen Linearantrieb mit 24V Arbeitsspannung zu wählen.
Hubbereich: 10 ~ 1000 mm
Optionale Geschwindigkeit: 5±1mm/s, 10±2mm/s, 15±3mm/s, 20±4mm/s, 30±5mm/s, 50±10mm/s, 100±15mm/s, 160±20mm/s
Das Obige ist die Geschwindigkeit ohne Last, und die tatsächliche Arbeitsgeschwindigkeit wird sich allmählich verlangsamen, wenn die Last zunimmt.
Max. Last: 2000N / 200 kg bei 5mm/s
Linearantrieb kann maximale Tragfähigkeit erreichen, wenn es in vertikaler Richtung arbeitet, und die Zugkraft ist geringer als die Schubkraft.
Leerlaufstrom: 0.5~1A bei 12V oder 0.3~0.5A bei 24V
Volllaststrom: 3~6A bei 12V oder 1.5~3A bei 24V
Bitte verwenden Sie ein 12V/6A oder 24V/3A Netzteil, um einen Linearaktuator mit Strom zu versorgen, oder verwenden Sie ein 12V/10A oder 24V/5A Netzteil, um zwei Linearantriebe mit Strom zu versorgen, oder verwenden Sie ein 12V20A oder 24V/10A Netzteil, um vier Linearantriebe mit Strom zu versorgen.
Wellendurchmesser: 20mm
Durchmesser der Befestigungslöcher: 6mm
Gehäusematerial: Aluminiumlegierung
Hubstangenmaterial: Aluminiumlegierung
Zahnradmaterial: Stahllegierung
Motortyp: Gebürsteter Gleichstrommotor
Einschaltdauer: 20%, max. 5 Minuten Dauerbetrieb

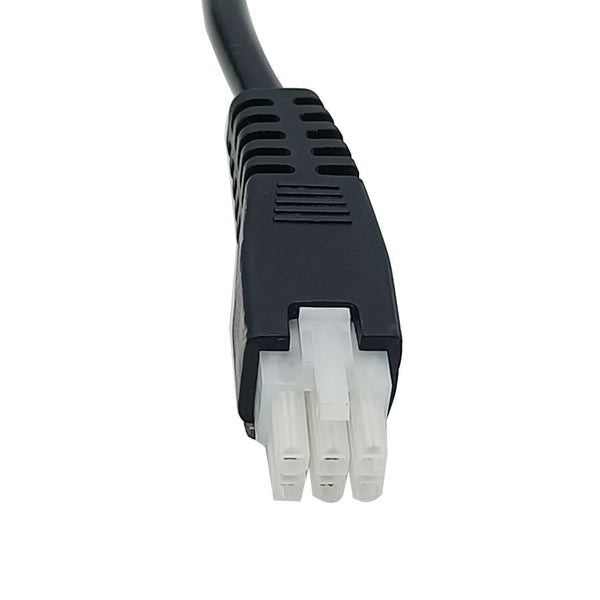

Kabel: Sechsadriges Kabel
Kabellänge: 500±10% mm
Zertifizierungen: CE
Umgebungstemperatur: -26℃ bis 85℃
Betriebsgeräusch: ca. 46dB~56dB (Linearantriebe mit unterschiedlichen Parametern haben unterschiedliche Geräuschpegel.)
Schutzklasse: IP65
Unterschiedliche Geschwindigkeiten und entsprechender Maximaler Schubkraft:
Geschwindigkeit ohne Last | Maximaler Schubkraft |
5mm/s | 2000N / 200 kg |
10mm/s | 1000N / 100 kg |
15mm/s | 800N / 80 kg |
20mm/s | 700N / 70 kg |
30mm/s | 500N / 50 kg |
50mm/s | 300N / 30 kg |
100mm/s | 150N / 15 kg |
160mm/s | 100N / 10 kg |
Anmerkung:
1. Die obigen Daten sind die maximale Tragfähigkeit, die erreicht werden kann, wenn jeder Linearantrieb in vertikaler Richtung läuft. Die maximale Tragfähigkeit des gesamten Synchronsystems ist die Summe der maximalen Tragfähigkeiten der zwei Linearantriebe. Wenn das Gewicht Ihrer Ausrüstung (z. B. einer Kellertür) 100 kg beträgt und Sie einen Linearantrieb zum Öffnen dieser Tür verwenden möchten, müssen Sie die tatsächlich auf den Linearantrieb wirkende Kraft gemäß Ihrer Installationsmethode berechnen. Diese Kraft beträgt in der Regel das 2-5 fache des Gewichts der Kellertür. Wenn Sie nicht wissen, wie man es berechnet, wenden Sie sich bitte an uns, um Hilfe zu erhalten.
2. Das Obige ist die Geschwindigkeit ohne Last, und die tatsächliche Arbeitsgeschwindigkeit wird sich allmählich verlangsamen, wenn die Last zunimmt. Die Geschwindigkeit bei voller Last beträgt etwa 60–70% der Geschwindigkeit ohne Last.
3. Unterschiedliche Geschwindigkeiten entsprechen unterschiedlichen Höchstlasten. Bitte wählen Sie die richtige Geschwindigkeit entsprechend der Geschwindigkeit und der maximalen Belastung, die Sie benötigen.
4. Linearantriebe sind nicht für den Dauerbetrieb mit maximaler Last geeignet, wir empfehlen ihn bei etwa der Hälfte der Maximallast arbeiten zu lassen, um eine längere Lebensdauer zu erreichen.
5. Bei Linearaktuatoren mit einem Hub von mehr als 500 mm sollten Sie sie normalerweise nicht mit ihrem maximalen Hub unter schweren Lasten arbeiten lassen. Wenn Sie einen Hub von 600 mm wünschen, empfehlen wir Ihnen, einen Linearantrieb mit einem Hub von 700-800 mm zu wählen.
6. Wenn die Geschwindigkeit des Linearantriebs 100mm/s oder 160mm/s beträgt, die Selbsthemmungskraft ist viel kleiner als die Schubkraft. Bei anderen Geschwindigkeiten ist die Selbsthemmungskraft größer als der Schub.
7. Die maximale Zugkraft des Linearantriebs ist leicht geringer als seine maximale Schubkraft.

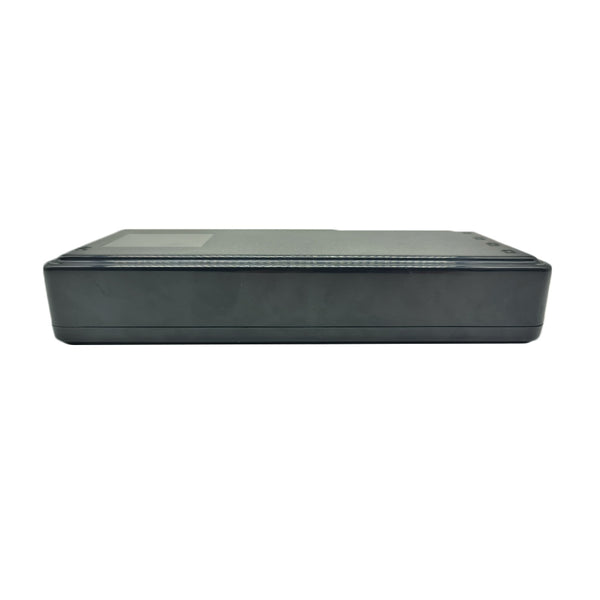

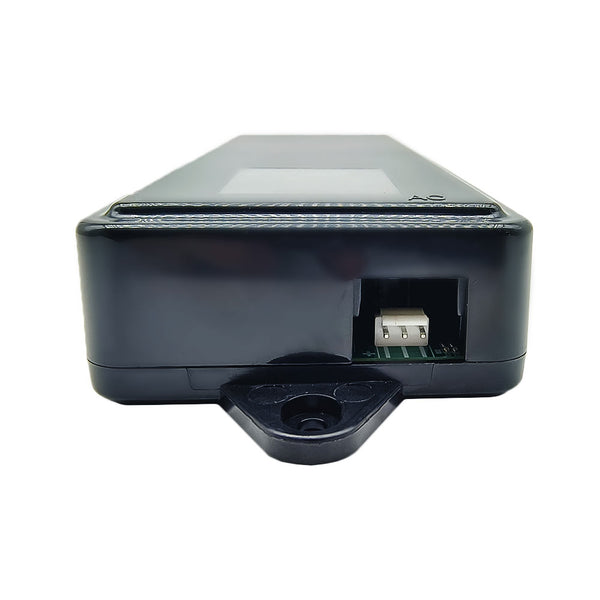

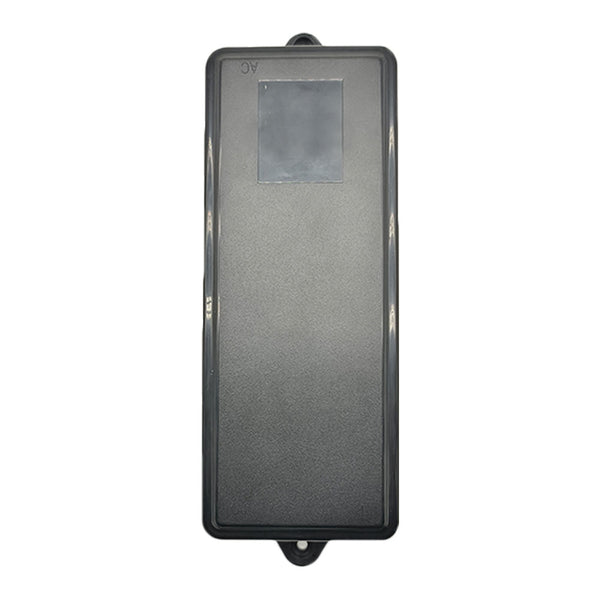

Die informationen für Synchronregler:
Einführung:
Wenn Sie mehrere elektrische Linearantriebe zum Anheben und Absenken eines Gerätes verwenden möchten, zum Beispiel zwei oder vier Linearantriebe. Da der Hochgeschwindigkeits Gleichstrommotoren in Linearantriebe nicht mit genau der gleichen Geschwindigkeit laufen können, ist auch die Bewegungsgeschwindigkeit des Linearantriebe unterschiedlich. Wenn mehrere Linearantriebe gleichzeitig arbeiten, können ihre tatsächlichen Geschwindigkeiten nicht genau gleich sein. In diesem Fall können wir einen Synchronisation Controller verwenden um mehrere Linearantriebe so zu betreiben, dass sie synchron ansteigen oder abfallen. Sie arbeiten völlig synchron ohne Unterschied.
Arbeitsprinzip:
Wenn Sie eine Synchronisation Controller verwenden möchten, um 2 oder 4 Linearantriebe vollständig synchron zu betreiben, müssen Sie jedem Linearantriebe eingebaute Hall Effekt Sensoren hinzufügen. Und wenn Sie einen Hall Effekt Sensor zusammen mit einem Linearantriebe gekauft haben, installieren wir für Sie den Hall Effekt Sensor im Linearantriebe.
Wenn 2 oder 4 Linearantriebe zusammen laufen, sendet der Hallsensor Hallsignale an die Synchronisation Controller, und die Steuerung passt die Laufgeschwindigkeit jedes Linearantriebs an, sodass alle Linearantriebe mit genau der gleichen Geschwindigkeit laufen.
Merkmal:
Es kann zwei elektrische Linearantriebe A so betreiben, dass sie vollständig synchron laufen.
Kabelgebundene Steuerung über einen Touch-Steuergriff oder einen Manueller Schalter (Modell 0040025 optional).
Drahtlose Steuerung über eine Fernbedienung.
Die LED-Anzeige am Steuergriff zeigt die Hubposition in Echtzeit an.
Sechs Touch-Funktionstasten: ▲, ▼,1, 2, 3 und R.
Die Tasten ▲ und ▼ dienen zum Aus- und Einfahren der Linearantriebe.
Mit den Tasten 1, 2 und 3 werden die Linearantriebe automatisch in drei vorgespeicherte Positionen gefahren.
Taste R ist die Reset-Taste und dient zum Zurücksetzen des Systems im Fehlerfall.
Mit Verdrahtete Steuerklemmen: Sie können manuelle Schalter anschließen, um den Linearantriebs zu steuern.
Wenn sich Linearantriebe in die Nähe der Endposition bewegen, werden sie automatisch langsamer, um sich selbst zu schützen.
Wenn Linearantriebe vollständig eingefahren sind, behalten sie zum Schutz 1MM Hub bei.
Parameter:
Arbeitsspannung: 10~30V DC, geeignet für 12V oder 24V Linearantrieb
Anzahl der angeschlossenen Linearantriebe: 2
Maximaler Ausgangsstrom: 10A / Kanal
Arbeitsfrequenz: 433.92 MHz
Zwei wählbare Steuermodi: Verriegelungsmodus oder Momentanmodus. Bitte wählen Sie bei der Bestellung den Steuermodus aus, den Sie benötigen.
Arbeitsabstand: 30m (theoretisch)
Betriebstemperatur: -20°C bis +70°C

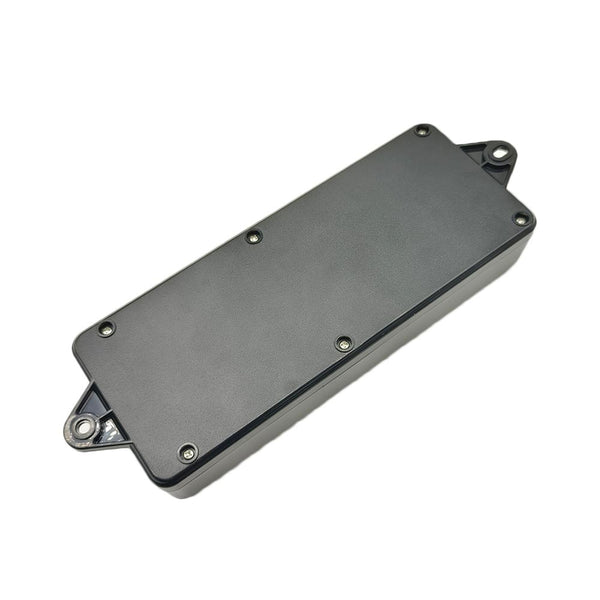

Maße des Gehäuse: 240 x 95 x 43 mm
Kabellänge des Touch-Steuergriffs: 2000±10%mm

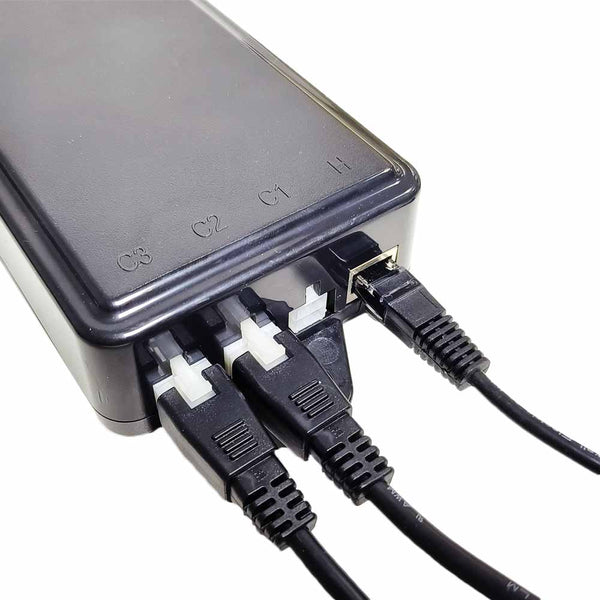

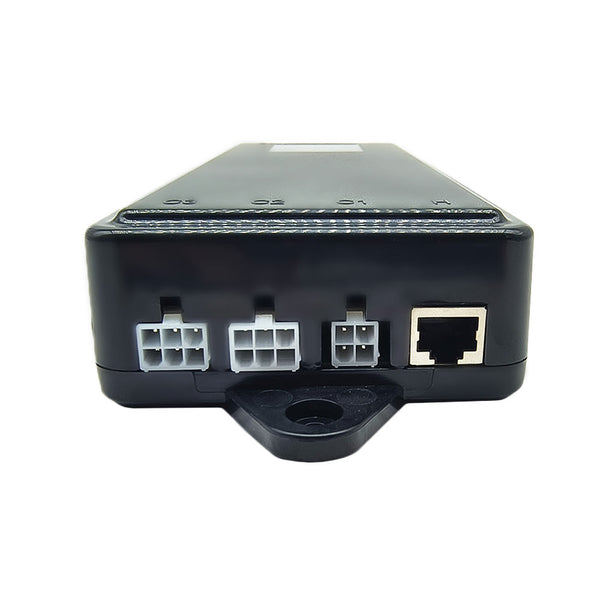

Verdrahtung:
1) Stecken Sie den Touch-Steuergriff in die Anschlüsse H der Controller.
2) Stecken Sie zwei Linearantriebe in die Anschlüsse C2 und C3 der Controller.
3) Stecken Sie den Manueller Schalter in die Anschlüsse C1 der Controller, wenn Sie einen externen manuellen Schalter verwenden müssen.
4) Verbinden sie den Pluspol der DC Stromversorgung mit dem braunen Kabel des Controllers, und verbinden Sie den Minuspol der DC Stromversorgung mit dem blauen Kabel der Controller.
ACHTUNG: Schließen Sie den AC Stromversorgung nicht direkt an das Controller an!
Betrieb:

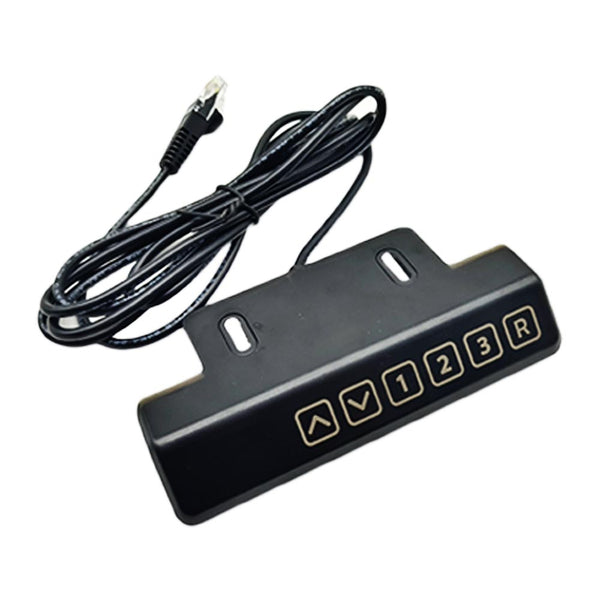

1. Bedienung über den Touch-Steuergriff:
Achtung: Der Griff wird per Touch-Steuerung bedient. Die Berührungsempfindlichkeit kann beim ersten Einschalten automatisch kalibriert werden. Beim Einschalten ist es verboten, den Griff mit den Händen zu berühren, um eine Beeinträchtigung der Empfindlichkeitskalibrierung und eine Beeinträchtigung der Betriebsempfindlichkeit zu verhindern.
1) Drücken und halten Sie die Taste ▲ der Steuergriff, zwei Linearantriebe fahren gleichzeitig nach außen; Lassen Sie die Taste los, zwei Linearantriebe stoppen.
2) Drücken und halten Sie die Taste ▼ der Steuergriff, zwei Linearantriebe ziehen sich gleichzeitig nach innen zurück; Lassen Sie die Taste los, zwei Linearantriebe stoppen.
3) Drücken Sie eine der Tasten 1, 2 oder 3 am Steuergriff. Die zwei Linearantriebe bewegen sich automatisch in die mit dieser Taste gespeicherte Position und stoppen dann automatisch.
Achtung: Sie müssen sich zunächst drei Positionen dieser drei Tasten merken.
4) Die LED-Anzeige am Steuergriff zeigt die Hubpositionsdaten in Echtzeit an. Wenn beispielsweise die Zahl 03.5 bedeutet, dass die Linearantriebe die Hubposition von 35 mm erreicht haben.

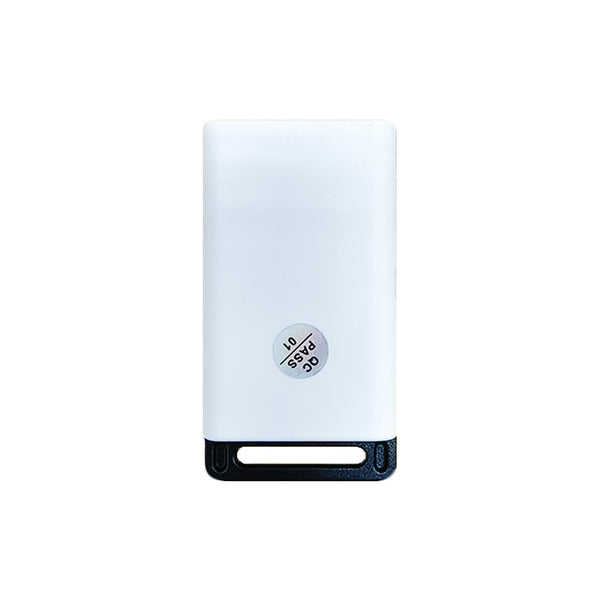

2. Bedienung über die Fernbedienung:(Die Fernbedienung der Synchronregler verfügt über zwei Steuermodi: Verriegelungsmodus und Momentanmodus. Bitte wählen Sie bei der Bestellung den Steuermodus aus, den Sie benötigen.)
2.1 Momentansteuerung Modus:
1) Drücken und halten Sie die Taste ▲ am Fernbedienung, zwei Linearantriebe fahren gleichzeitig nach außen; Lassen Sie die Taste los, zwei Linearantriebe stoppen.
2) Drücken und halten Sie die Taste ▼ am Fernbedienung, zwei Linearantriebe ziehen sich gleichzeitig nach innen zurück; Lassen Sie die Taste los, zwei Linearantriebe stoppen.
2.2 Verriegelungssteuerung Modus:
1) Drücken Sie die Taste ▲ der Fernbedienung, zwei Linearantriebe fahren gleichzeitig nach außen, sie erreichen gleichzeitig den maximalen Hub und stoppen automatisch. Während des Betriebs können Sie erneut die Taste ▲, um zwei Linearantriebe gleichzeitig zu stoppen.
2) Drücken Sie die Taste ▼ der Fernbedienung, zwei Linearantriebe fahren gleichzeitig ein, sie fahren gleichzeitig vollständig ein und stoppen automatisch. Während des Betriebs können Sie erneut die Taste ▼, um zwei Linearantriebe gleichzeitig zu stoppen.
3. Bedienung über den Manueller Schalter:
Sie können einen externen Manueller Schalter (Modell 0040025) an diesen Controller anschließen und dann zwei Linearantriebe darüber bedienen.
1) Der Manueller Schalter verfügt über eine AUF-Taste und eine AB-Taste, und jede Taste verfügt über zwei normalerweise offene Anschlüsse 3 und 4.
2) Stecken Sie ein vieradriges Kabel in die Manueller Schalter Anschlüsse C1 der Controller. Dieses Kabel besteht aus vier Drähten: rotem, gelbem, orangefarbenem und schwarzem Draht.
3) Verbinden Sie die Klemme 3 der zwei Tasten mit dem orangefarbenen Kabel, verbinden Sie die Klemme 4 der AUF-Taste mit dem roten Kabel und verbinden Sie die Klemme 4 der AB-Taste mit dem gelben Kabel.
Die Bedienung:
1) Drücken Sie die Taste AUF der Manueller Schalter, zwei Linearantriebe fahren gleichzeitig nach außen, sie erreichen gleichzeitig den maximalen Hub und stoppen automatisch. Während des Betriebs können Sie erneut die Taste AUF, um zwei Linearantriebe gleichzeitig zu stoppen.
2) Drücken Sie die Taste AB der Manueller Schalter, zwei Linearantriebe fahren gleichzeitig ein, sie fahren gleichzeitig vollständig ein und stoppen automatisch. Während des Betriebs können Sie erneut die Taste AB, um zwei Linearantriebe gleichzeitig zu stoppen.
So merken Sie sich drei Hubpositionen:
1) Der Controller kann insgesamt drei Hubpositionen speichern, und jede Taste speichert eine Hubposition.
2) Fahren Sie zunächst zwei Linearantriebe auf die erste geeignete Hubposition, die Sie speichern müssen, und halten Sie dann die Taste 1 des Steuergriffs etwa 3 Sekunden lang gedrückt. Der Hubwert blinkt auf der LED-Anzeige. Das bedeutet, dass die aktuelle Hubposition bereits in der Taste 1 gespeichert ist.
3) Können Sie zwei weitere Hubpositionen in den Tasten 2 und 3 speichern, indem Sie dem oben beschriebenen Vorgang folgen.
Reset-Funktion:
Wenn die LED-Anzeige am Steuergriff den Fehlercode anzeigt, müssen Sie das System wie folgt zurücksetzen.
Reset-Betrieb: Drücken und halten Sie die Taste <R> der Steuergriff, bis alle Linearantriebe vollständig zurückgesetzt sind und die LED-Anzeige am Steuergriff "00.1" anzeigt, Lassen Sie dann die Taste <R> los.
So koppeln Sie den Sender mit dem Controller:
Beachten: Wir haben den Sender mit dem Controller gekoppelt vor dem Verlassen des Werks.
1) Sie müssen das Controller-Gehäuse öffnen, dann sehen Sie eine kleine RF-Empfängerplatine und auf der Platine befindet sich eine kleine Lerntaste.
2) Drücken Sie die Lerntaste auf der Empfängerplatine für 1~2 Sekunden, die Signal LED auf der Empfängerplatine, dies bedeutet der Controller gibt den Lernstatus ein.
3) Drücken Sie eine beliebige Taste am Sender, wenn die Signal LED erlischt, dies bedeutet dass das Lernen erfolgreich ist.
4) Der Controller kann mehrere Fernbedienungen mit verschiedenen kodes lernen.
So löschen Sie alle Sender codes gespeichert im Controller:
Wir haben gekoppelt den Sender mit dem Controller, wenn Sie nicht möchten dass der Controller mit dem Sender zu arbeiten, Sie können löschen alle Sender codes gespeichert im Controller.
Bedienung: Drücken Sie die Lerntaste auf der Empfängerplatine 8 Mal schnell und kontinuierlich und lassen Sie die Lerntaste dann los. Die Signal LED auf der Empfängerplatine blinkt 8 Mal und geht dann aus, dass alle gespeicherten Codes erfolgreich gelöscht wurden.
Anmerkung:
1. Jeder Linearantrieb würde zwei Montagehalterungen benötigen, einer um den Kopf des Linearantriebs zu befestigen, und eine andere um die Unterseite des Linearantriebs zu befestigen. Dieses Kit enthält keine festen Montagehalterungen, bitte kaufen Sie diese aus dem Dropdown-Menü.
2. Sie müssen ein DC12V/10A oder DC24V/5A Schaltnetzteil verwenden, um dieses Kit mit Strom zu versorgen. Dieses Kit enthält dieses Netzteil nicht, bitte kaufen Sie es aus dem Dropdown-Menü.
Produktionszeit:
Die Linearantriebe sind kundenspezifische Produkte, und diese Produkte sind nicht auf Lager, wir brauchen 3~7 Arbeitstage, um sie nach den in Ihrer Bestellung angegebenen Parametern herzustellen.
Retoure oder Austausch:
Die Linearantriebe sind kundenspezifische Produkte, wir müssen sie gemäß den in Ihrer Bestellung angegebenen Parametern herstellen, damit wir keine Rücksendungen akzeptieren oder Bestellungen stornieren können. Bestellen Kunden ungeeignete Linearantriebe selbst, nehmen wir auch keinen Umtausch an, bitte haben Sie Verständnis.
Wir können 3D CAD Modell Dateien im STEP-Format für Linearantriebe zur Verfügung stellen. Bitte kontaktieren Sie uns per E-Mail, wenn Sie sie benötigen.
