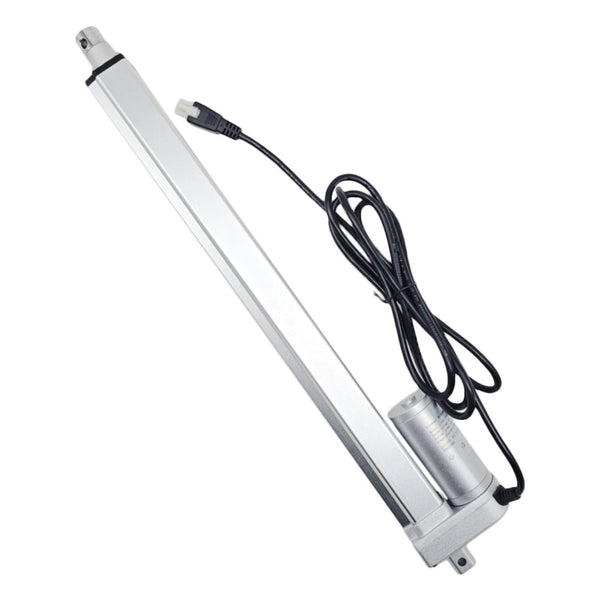

12V 24V 2000N Vier Elektrischer Linearantriebe A Synchronsteuerungskit (Modell 0043050)

• Hochwertige Produkte und hochwertige Dienstleistungen
• Neues Gehäusedesign, hohe Arbeitsstabilität
• Metallgehäuse, geeignet für den Einsatz in sehr rauen Umgebungen
• Metallgetriebe, hochfestes verschleißfestes Getriebe
• Teleskoprohr und Außenrohr aus Aluminiumlegierung, gute Korrosionsbeständigkeit
• Robustes Design, Hochleistungs Gleichstrommotor
• Starker Schub, bis zu 2000 N / 200 kg bei 5mm/s
• Mehrere Geschwindigkeits optionen, von 5 mm/s bis 160 mm/s
• Mehrere Hublänge optionen, von 10 mm bis 1500 mm
• Fortschrittliche wasserdichte und staubdichte Technologie
• Niedrige Stromverbrauch und niedrige Lärm
• Eingebaute zwei Endlagenschalter, der Linearantrieb stoppt automatisch wenn die Hubstange die Endposition erreicht

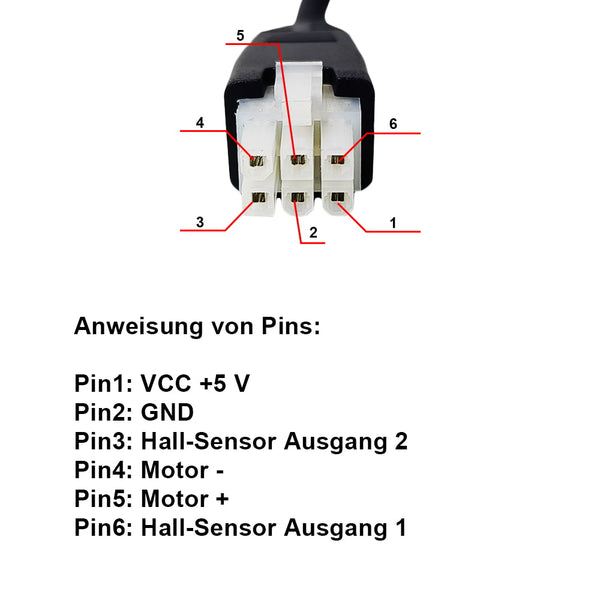

• Eingebauter Hallsensor, sodass Sie mit dem Synchronregler 2, 4 oder mehr Linearantriebe voll synchron betreiben können
• Eine manuelle Betätigungsvorrichtung ist optional. Sie ermöglicht das Aus- und Einfahren der Teleskopstange des Linearantriebs mit Handwerkzeugen
• Der Frontsteckverbinderstil kann angepasst werden: Standardmäßig ist es ein Steckverbinder mit offenem Loch, der mit Schlitzstecker, Innengewindestecker usw. angepasst werden kann. Sie können Zeichnungen zur Anpassung bereitstellen
• Die Ausrichtung des Frontsteckverbinders ist standardmäßig, wir können ihn während der Produktion entsprechend den Kundenanforderungen um 90 Grad drehen
• Mit Selbsthemmungsfunktion, um die Lastposition nach dem Stopp zu halten, und es ist keine Stromversorgung erforderlich
• Wartungsfrei

Anmerkung:

1. Die obigen Daten sind die maximale Tragfähigkeit, die erreicht werden kann, wenn jeder Linearantrieb in vertikaler Richtung läuft. Die maximale Tragfähigkeit des gesamten Synchronsystems ist die Summe der maximalen Tragfähigkeiten der vier Linearantriebe. Wenn das Gewicht Ihrer Ausrüstung (z. B. einer Kellertür) 100 kg beträgt und Sie einen Linearantrieb zum Öffnen dieser Tür verwenden möchten, müssen Sie die tatsächlich auf den Linearantrieb wirkende Kraft gemäß Ihrer Installationsmethode berechnen. Diese Kraft beträgt in der Regel das 2-5 fache des Gewichts der Kellertür. Wenn Sie nicht wissen, wie man es berechnet, wenden Sie sich bitte an uns, um Hilfe zu erhalten.

2. Das Obige ist die Geschwindigkeit ohne Last, und die tatsächliche Arbeitsgeschwindigkeit wird sich allmählich verlangsamen, wenn die Last zunimmt. Die Geschwindigkeit bei voller Last beträgt etwa 60–70% der Geschwindigkeit ohne Last.

3. Unterschiedliche Geschwindigkeiten entsprechen unterschiedlichen Höchstlasten. Bitte wählen Sie die richtige Geschwindigkeit entsprechend der Geschwindigkeit und der maximalen Belastung, die Sie benötigen.

4. Linearantriebe sind nicht für den Dauerbetrieb mit maximaler Last geeignet, wir empfehlen ihn bei etwa der Hälfte der Maximallast arbeiten zu lassen, um eine längere Lebensdauer zu erreichen.

5. Bei Linearaktuatoren mit einem Hub von mehr als 500 mm sollten Sie sie normalerweise nicht mit ihrem maximalen Hub unter schweren Lasten arbeiten lassen. Wenn Sie einen Hub von 600 mm wünschen, empfehlen wir Ihnen, einen Linearantrieb mit einem Hub von 700-800 mm zu wählen.

6. Wenn die Geschwindigkeit des Linearantriebs 100mm/s oder 160mm/s beträgt, die Selbsthemmungskraft ist viel kleiner als die Schubkraft. Bei anderen Geschwindigkeiten ist die Selbsthemmungskraft größer als der Schub.

7. Die maximale Zugkraft der Linearantrieb ist etwas geringer als seine maximale Schubkraft.

Der Linearantrieb verfügt über zwei eingebaute Endschalter. Wenn der Linearantrieb vollständig eingefahren oder ausgefahren ist, stoppt er automatisch.
Wir können die Position der eingebauten Endschalter während der Produktion anpassen, um die vom Kunden angegebenen Hub- und Einzugslängen zu erreichen.

Beispiel für einen Linearantrieb mit einem Hub von 400 mm:
Einzugslänge: 550 mm (Mittenabstand zwischen den beiden Montagelöchern, wenn der Linearantrieb vollständig eingefahren ist)
Ausfahrlänge: 950 mm (Mittenabstand zwischen den beiden Montagelöchern, wenn der Linearantrieb vollständig ausgefahren isthren ist)

Individuelle Regeln:
1) Der angegebene Hub muss kleiner sein als der Standardhub des bestellten Aktuators. Beispielsweise ist ein angegebener Hub von 370 mm kleiner als der Standardhub des bestellten Aktuators (400 mm). In diesem Fall wird die Einzugslänge entsprechend reduziert, sodass sich eine endgültige Einzugslänge von 520 mm ergibt. Alternativ können Sie die ursprüngliche Standard-Einzugslänge von 550 mm beibehalten.
2) Die angegebene Einzugslänge muss kleiner sein als die Standard-Einzugslänge des bestellten Aktuators. Beispielsweise ist eine angegebene Einzugslänge von 530 mm kleiner als die Standard-Einzugslänge des bestellten Aktuators (550 mm). In diesem Fall muss der Hub ebenfalls entsprechend reduziert werden, sodass sich ein endgültiger effektiver Hub von 380 mm ergibt.

Beachten: Dies ist ein Synchronisationskit für vier Linearantriebe. Die Anzahl der individuellen Optionen für Einbaulänge und Hublänge muss der Anzahl der bestellten Antriebe entsprechen, also ebenfalls vier Stück.

Wenn Sie mehrere elektrische Linearantriebe zum Anheben und Absenken eines Gerätes verwenden möchten, zum Beispiel zwei, vier oder mehr Linearantriebe. Da der Hochgeschwindigkeits Gleichstrommotoren in Linearantriebe nicht mit genau der gleichen Geschwindigkeit laufen können, ist auch die Bewegungsgeschwindigkeit des Linearantriebe unterschiedlich. Wenn mehrere Linearantriebe gleichzeitig arbeiten, können ihre tatsächlichen Geschwindigkeiten nicht genau gleich sein. In diesem Fall können wir einen Synchronisation Controller verwenden um mehrere Linearantriebe so zu betreiben, dass sie synchron ansteigen oder abfallen. Sie arbeiten völlig synchron ohne Unterschied.

Wenn Sie eine Synchronisation Controller verwenden möchten, um zwei oder mehr Linearantriebe vollständig synchron zu betreiben, müssen Sie jedem Linearantriebe eingebaute Hall Effekt Sensoren hinzufügen. Und wenn Sie Hall-Effekt-Sensoren zusammen mit Linearantrieben gekauft haben, bauen wir während der Produktion Hall-Effekt-Sensoren für Sie in die Linearantriebe ein.
Wenn zwei oder mehr Linearantriebe zusammen laufen, sendet der Hallsensor Hallsignale an die Synchronisation Controller, und die Steuerung passt die Laufgeschwindigkeit jedes Linearantriebs an, sodass alle Linearantriebe mit genau der gleichen Geschwindigkeit laufen.

• Es kann vier elektrische Linearantriebe A so betreiben, dass sie vollständig synchron laufen
• Kabelgebundene Steuerung über einen Touch-Steuergriff
• Drahtlose Steuerung über eine Fernbedienung
• Wenn Sie eine externe Antenne verwenden, der Controller hat einen größeren Arbeitsbereich
• Die LED-Anzeige am Steuergriff zeigt die Hubposition in Echtzeit an
• Sechs Touch-Funktionstasten: ▲, ▼,1, 2, 3 und R
• Die Tasten ▲ und ▼ dienen zum Aus- und Einfahren der Linearantriebe
• Mit den Tasten 1, 2 und 3 werden die Linearantriebe automatisch in drei vorgespeicherte Positionen gefahren
• Taste R ist die Reset-Taste und dient zum Zurücksetzen des Systems im Fehlerfall
• Zwei wählbare externe Steuerfunktionen: manuelle Schalterfunktion oder Endschalterfunktion, bitte wählen Sie bei der Bestellung die gewünschte externe Steuerfunktion aus
• Mit Reset Taste und Pairing-Taste
• Wenn sich Linearantriebe in die Nähe der Endposition bewegen, werden sie automatisch langsamer, um sich selbst zu schützen
• Wenn Linearantriebe vollständig eingefahren sind, behalten sie zum Schutz 1MM Hub bei

1) Stecken Sie den Touch-Steuergriff in die Anschlüsse Hand Set der Controller.
2) Stecken Sie vier Linearantriebe in die Anschlüsse CH1, CH2, CH3 und CH4 der Controller.
3) Verbinden sie den Pluspol der DC Stromversorgung mit der Klemme <+> des Controllers, und verbinden Sie den Minuspol der DC Stromversorgung mit der Klemme <-> des Controllers.

1. Bedienung über den Touch-Steuergriff:
Achtung: Der Griff wird per Touch-Steuerung bedient. Die Berührungsempfindlichkeit kann beim ersten Einschalten automatisch kalibriert werden. Beim Einschalten ist es verboten, den Griff mit den Händen zu berühren, um eine Beeinträchtigung der Empfindlichkeitskalibrierung und eine Beeinträchtigung der Betriebsempfindlichkeit zu verhindern.

1) Drücken und halten Sie die Taste ▲ der Steuergriff, alle Linearantriebe fahren gleichzeitig nach außen; Lassen Sie die Taste los, alle Linearantriebe stoppen.
2) Drücken und halten Sie die Taste ▼ der Steuergriff, alle Linearantriebe ziehen sich gleichzeitig nach innen zurück; Lassen Sie die Taste los, alle Linearantriebe stoppen.
3) Drücken Sie eine der Tasten 1, 2 oder 3 am Steuergriff. Die alle Linearantriebe bewegen sich automatisch in die mit dieser Taste gespeicherte Position und stoppen dann automatisch.
Achtung: Sie müssen sich zunächst drei Positionen dieser drei Tasten merken.
4) Die LED-Anzeige am Steuergriff zeigt die Hubpositionsdaten in Echtzeit an. Wenn beispielsweise die Zahl 03.5 bedeutet, dass die Linearantriebe die Hubposition von 35 mm erreicht haben.

2. Bedienung über die Fernbedienung: (Die Fernbedienung der Synchronregler verfügt über zwei Steuermodi: Verriegelungsmodus und Momentanmodus. Bitte wählen Sie bei der Bestellung den Steuermodus aus, den Sie benötigen.)
2.1 Wenn der Controller im Momentansteuerungsmodus arbeitet:
1) Drücken und halten Sie die Taste ▲ am Fernbedienung, alle Linearantriebe fahren gleichzeitig nach außen; Lassen Sie die Taste los, alle Linearantriebe stoppen.
2) Drücken und halten Sie die Taste ▼ am Fernbedienung, alle Linearantriebe ziehen sich gleichzeitig nach innen zurück; Lassen Sie die Taste los, alle Linearantriebe stoppen.

2.2 Wenn der Controller im Verriegelungssteuerungsmodus arbeitet:
1) Drücken Sie die Taste ▲ der Fernbedienung, alle Linearantriebe fahren gleichzeitig nach außen, sie erreichen gleichzeitig den maximalen Hub und stoppen automatisch.
2) Drücken Sie die Taste ▼ der Fernbedienung, alle Linearantriebe fahren gleichzeitig ein, sie fahren gleichzeitig vollständig ein und stoppen automatisch.
3) Während des Betriebs können Sie auch eine beliebige Taste der Fernbedienung drücken, um alle Linearantriebe gleichzeitig anzuhalten.

Die externen Steuerklemmen bieten die Wahl zwischen zwei Funktionen: manuelle Schalterfunktion oder Endschalterfunktion. Wenn Sie die manuelle Schalterfunktion wählen, können Sie einen externen manuellen Schalter (z. B. Modell 0040025) anschließen, um die Linearantriebe zu bedienen. Wenn Sie die Endschalterfunktion wählen, können Sie zwei externe Endschalter (z. B. Modell 0010010) anschließen, um die Linearantriebe automatisch zu stoppen.

1. Manuelle Schalterfunktion:
Wenn Sie die manuelle Schalterfunktion wählen, können Sie einen externen manuellen Schalter (z. B. Modell 0040025) an diesen Controller anschließen und dann die Linearantriebe darüber bedienen.
1) Der Manueller Schalter verfügt über eine AUF-Taste und eine AB-Taste, und jede Taste verfügt über zwei normalerweise offene Anschlüsse 3 und 4.
2) Verbinden Sie zwei Klemmen der AUF-Taste mit den Klemmen <UP> und <COM> am Controller und verbinden Sie zwei Klemmen der AB-Taste mit den Klemmen <DOWN> und <COM> am Controller.

Die Bedienung:
1.1 Momentansteuerung Modus:
1) Drücken und halten Sie die Taste AUF der Manueller Schalter, alle Linearantriebe fahren gleichzeitig nach außen; Lassen Sie die Taste los, alle Linearantriebe stoppen.
2) Drücken und halten Sie die Taste AB der Manueller Schalter, alle Linearantriebe ziehen sich gleichzeitig nach innen zurück; Lassen Sie die Taste los, alle Linearantriebe stoppen.

1.2 Verriegelungssteuerung Modus:
1) Drücken Sie die Taste AUF der Manueller Schalter, alle Linearantriebe fahren gleichzeitig nach außen, sie erreichen gleichzeitig den maximalen Hub und stoppen automatisch.
2) Drücken Sie die Taste AB der Manueller Schalter, alle Linearantriebe fahren gleichzeitig ein, sie fahren gleichzeitig vollständig ein und stoppen automatisch.
3) Während des Betriebs können Sie auch eine beliebige Taste von Handschalter drücken, um alle Linearantriebe gleichzeitig zu stoppen.

2. Endschalterfunktion:
Wenn Sie die Endschalterfunktion wählen, können Sie zwei externe Endschalter mit normalerweise offenem Kontakt (z. B. Modell 0010010) an diesen Controller anschließen und dann die Linearantriebe automatisch darüber anhalten.
1) Sie können zwei Endschalter anschließen, und jeder Endschalter verfügt über zwei normalerweise offene Klemmen.
2) Verbinden Sie zwei normalerweise offene Klemmen eines Endschalters an die Klemmen <UP> und <COM>, und Verbinden Sie zwei normalerweise offene Klemmen eines anderen Endschalters an die Klemmen <DOWN> und <COM>.

Die Bedienung:
1) Wenn alle Linearantriebs fahren nach außen und ein Endschalter ausgelöst wird, verbindet er die zwei Klemmen <UP> und <COM> und die alle Linearantriebs stoppt automatisch.
2) Wenn alle Linearantriebs ziehen sich nach innen zurück und ein anderer Endschalter ausgelöst wird, verbindet er die zwei Klemmen <DOWN> und <COM> und die alle Linearantriebs stoppt automatisch.

1) Der Controller kann insgesamt drei Hubpositionen speichern, und jede Taste speichert eine Hubposition.
2) Fahren Sie zunächst vier Linearantriebe auf die erste geeignete Hubposition, die Sie speichern müssen, und halten Sie dann die Taste 1 des Steuergriffs etwa 5-6 Sekunden lang gedrückt. Der Hubwert blinkt zweimal auf der LED-Anzeige. Das bedeutet, dass die aktuelle Hubposition bereits in der Taste 1 gespeichert ist.
3) Können Sie zwei weitere Hubpositionen in den Tasten 2 und 3 speichern, indem Sie dem oben beschriebenen Vorgang folgen.

Wenn die LED-Anzeige am Steuergriff den Fehlercode anzeigt, müssen Sie das System wie folgt zurücksetzen.
Reset-Betrieb: Drücken und halten Sie die Taste <R> der Steuergriff oder drücken und halten Sie die Taste <Reset> der Controller, oder drücken und halten Sie die Taste ▲ und ▼ auf der Fernbedienung gleichzeitig, bis alle Linearantriebe vollständig zurückgesetzt sind und die LED-Anzeige am Steuergriff "00.1" anzeigt, Lassen Sie dann die Taste <R> los.
Wenn Sie einen Controller mit manueller Schaltfunktion ausgewählt haben, können Sie ebenfalls einen Reset durchführen, indem Sie die Klemmen <RST> und <COM> am Controller verbinden.
Spezifischer Betrieb: Verbinden Sie die zwei Klemmen <RST> und <COM>, bis alle Linearantriebe vollständig zurückgesetzt sind und die LED-Anzeige am Steuergriff "00.1" anzeigt, trennen Sie dann die zwei Klemmen <RST> und <COM>.

Der Steuergriff ist mit einem LED-Anzeigebildschirm ausgestattet. Wenn beim Betrieb des Systems ein Fehler auftritt, wird der Fehlercode auf der Anzeige angezeigt. Der Fehlercode und seine Bedeutung sind wie folgt.
E01: Die Linearantriebe stoßen während der Bewegung auf Widerstand und müssen zurückgezogen werden. Anschließend wird der Fehlercode automatisch gelöscht.
E02: Die Linearantriebe sind nicht synchronisiert, und müssen zurückgesetzt werden.
E03: Die Eingangsspannung der Stromversorgung ist zu niedrig. Bitte überprüfen Sie die Stromversorgungsspannung oder ersetzen Sie sie durch eine geeignete Stromversorgung.
E04: Der Tisch ist geneigt, die Linearantriebe stoppen und müssen zurückgesetzt werden.
E05: Überlastung des Linearantriebs 1. Überprüfen Sie, ob die Last zu groß ist.
E06: Überlastung des Linearantriebs 2. Überprüfen Sie, ob die Last zu groß ist.
E07: Überlastung des Linearantriebs 3. Überprüfen Sie, ob die Last zu groß ist.
E08: Überlastung des Linearantriebs 4. Überprüfen Sie, ob die Last zu groß ist.
E09: Der Gesamtstrom der Stromversorgung ist zu hoch. Überprüfen Sie, ob die Gesamtlast überlastet ist.
E10: Das Hall-Signal des Linearantriebs 1 ist anormal. Überprüfen Sie, ob das Verbindungskabel vom Linearantrieb zur Steuerung zuverlässig ist. Tauschen Sie den Linearantrieb 1 und das Verbindungskabel aus und prüfen Sie, ob der Linearantrieb feststeckt. Setzen Sie das System anschließend zurück.
E11: Das Hall-Signal des Linearantriebs 2 ist anormal. Überprüfen Sie, ob das Verbindungskabel vom Linearantrieb zur Steuerung zuverlässig ist. Tauschen Sie den Linearantrieb 2 und das Verbindungskabel aus und prüfen Sie, ob der Linearantrieb feststeckt. Setzen Sie das System anschließend zurück.
E12: Das Hall-Signal des Linearantriebs 3 ist anormal. Überprüfen Sie, ob das Verbindungskabel vom Linearantrieb zur Steuerung zuverlässig ist. Tauschen Sie den Linearantrieb 3 und das Verbindungskabel aus und prüfen Sie, ob der Linearantrieb feststeckt. Setzen Sie das System anschließend zurück.
E13: Das Hall-Signal des Linearantriebs 4 ist anormal. Überprüfen Sie, ob das Verbindungskabel vom Linearantrieb zur Steuerung zuverlässig ist. Tauschen Sie den Linearantrieb 4 und das Verbindungskabel aus und prüfen Sie, ob der Linearantrieb feststeckt. Setzen Sie das System anschließend zurück.
E14: Die Linearantriebe sind überhitzt und müssen eine Zeit lang ruhen, dann wird der Fehlercode automatisch gelöscht.
E16: Die Linearantriebe verlieren während des Betriebs plötzlich Strom und müssen zurückgesetzt werden.

Beachten: Wir haben den Fernbedienung mit dem Controller gekoppelt vor dem Verlassen des Werks. Wenn Sie mehr Fernbedienungen koppeln möchten, gehen Sie wie folgt.
1) Drücken und halten Sie die Pairing-Taste auf dem Controller für 8~9 Sekunden, bis das grüne Licht schnell blinkt. Dies bedeutet, dass der Controller den Lernstatus einnimmt.
2) Drücken Sie eine beliebige Taste am Sender. Dies bedeutet, dass die Kopplung erfolgreich ist.
3) Der Controller kann mehrere Fernbedienungen mit verschiedenen kodes lernen.

Wir haben gekoppelt den Fernbedienung mit dem Controller, wenn Sie nicht möchten dass der Controller mit dem Fernbedienung zu arbeiten, Sie können löschen alle Fernbedienung codes gespeichert im Controller.
Bedienung:
1) Sie müssen das Controller-Gehäuse öffnen, dann sehen Sie ein kleines RF-Empfangsmodul und auf dem Modul befindet sich eine kleine Lerntaste.
2) Drücken Sie die Lerntaste auf der Empfangsmodul 8 Mal schnell und kontinuierlich und lassen Sie die Lerntaste dann los. Die Signal-LED auf der Empfangsmodul blinkt 8 Mal und geht dann aus, was bedeutet, dass alle gespeicherten Codes wurden erfolgreich gelöscht.
