Dies ist ein Mikro-Industrie-Linearantrieb Fernbedienungsset. Es liefert eine maximale Schubkraft von 2000 N. Das Set enthält einen industriellen Mikro-Linearantrieb, einen Empfänger, eine CP-3 Fernbedienung und zwei Befestigungsbügel A.
Wenn Sie einen DC-Linearantrieb mit diesem Funkempfänger verbinden, können Sie den Linearantrieb mit der Fernbedienung aus- oder einfahren.
Applikation:
Hauptsächlich verwendet für Türen, Fenster, Keller, Falltüren, Solar-Tracking-Systeme, medizinische Geräte, Landmaschinen, Fahrzeuge, Schiffe, Aufzugsplattformen, Hubtische, TV-Aufzüge, Roboter, Schränke, Massagesofas, elektrische Betten, medizinische Stühle und andere elektrische Geräte. Es kann diese Geräte öffnen, schließen, schieben, ziehen, anheben und absenken.
Es kann hydraulische und pneumatische Produkte ersetzen, um den Stromverbrauch zu sparen.
Informationen für Linearantrieb
Der Hubbereich von Linearantrieben beträgt 10 mm bis 1500 mm. Wir können jede Hublänge von 10 mm bis 1500 mm anpassen, z. B. 380 mm, 750 mm, 1250 mm usw.
Wenn Sie ausführliche Informationen zu Linearantrieben mit unterschiedlichen Hüben, wie Detailzeichnungen und Maßzeichnungen, anzeigen möchten, klicken Sie zur Anzeige bitte auf den folgenden Link:
Hauptmerkmale des Antriebs
- Hochwertige Produkte und hochwertige Dienstleistungen
- Neues Gehäusedesign, hohe Arbeitsstabilität
- Metallgehäuse, geeignet für den Einsatz in sehr rauen Umgebungen
- Metallgetriebe, hochfestes verschleißfestes Getriebe
- Teleskoprohr und Außenrohr aus Aluminiumlegierung, gute Korrosionsbeständigkeit
- Robustes Design, Hochleistungs Gleichstrommotor
- Starker Schub, bis zu 2000 N / 200 kg bei 5mm/s
- Mehrere Geschwindigkeits optionen, von 5 mm/s bis 160 mm/s
- Mehrere Hublänge optionen, von 10 mm bis 1500 mm
- Fortschrittliche wasserdichte und staubdichte Technologie
- Niedrige Stromverbrauch und niedrige Lärm
- Eingebaute zwei Endlagenschalter, der Linearantrieb stoppt automatisch wenn die Hubstange die Endposition erreicht
- Eine manuelle Betätigungsvorrichtung ist optional. Sie ermöglicht das Aus- und Einfahren der Teleskopstange des Linearantriebs mit Handwerkzeugen
- Der Frontsteckverbinderstil kann angepasst werden: Standardmäßig ist es ein Steckverbinder mit offenem Loch, der mit Schlitzstecker, Innengewindestecker usw. angepasst werden kann. Sie können Zeichnungen zur Anpassung bereitstellen
- Die Ausrichtung des Frontsteckverbinders ist standardmäßig, wir können ihn während der Produktion entsprechend den Kundenanforderungen um 90 Grad drehen
- Mit Selbsthemmungsfunktion, um die Lastposition nach dem Stopp zu halten, und es ist keine Stromversorgung erforderlich
- Wartungsfrei
Spezifikationen des Antriebs
| Parameter | Wert |
|---|---|
| Arbeitsspannung | 12V DC oder 24V DC (24V am häufigsten verwendete) |
| Hubbereich | 10 ~ 1500 mm |
| Optionale Geschwindigkeit (ohne Last) | 5±1mm/s, 10±2mm/s, 15±3mm/s, 20±4mm/s, 25±5mm/s, 40±8mm/s, 55±10mm/s, 65±12mm/s, 100±15mm/s, 160±20mm/s (Die tatsächliche Arbeitsgeschwindigkeit wird sich allmählich verlangsamen, wenn die Last zunimmt.) |
| Max. Last | 2000 N / 200 kg bei 5mm/s (Linearantrieb kann maximale Tragfähigkeit erreichen, wenn es in vertikaler Richtung arbeitet, und die Zugkraft ist geringer als die Schubkraft.) |
| Leerlaufstrom | 0.5~1A bei 12V oder 0.3~0.5A bei 24V |
| Volllaststrom | 3~6A bei 12V oder 1.5~3A bei 24V |
| Empfohlenes Netzteil | 12V/6A oder 24V/3A |
| Wellendurchmesser | 20mm |
| Durchmesser der Befestigungslöcher für die Front- und Rücksteckverbinder | 6mm |
| Gehäusematerial | Aluminiumlegierung |
| Hubstangenmaterial | Aluminiumlegierung |
| Zahnradmaterial | Stahllegierung |
| Motortyp | Gebürsteter Gleichstrommotor |
| Einschaltdauer | 20%, max. 5 Minuten Dauerbetrieb |
| Lebensdauer | ca. 25.000 Zyklen |
| Stromkabel | Gewöhnlicher zweiadriger Kabel |
| Kabellänge des Linearantriebs | 500±10% mm, die Länge kann auch an Ihre spezifischen Anforderungen angepasst werde. |
| Zertifizierungen | CE |
| Umgebungstemperatur | -26℃ bis 85℃ |
| Betriebsgeräusch | ca. 46dB~56dB (Linearantriebe mit unterschiedlichen Parametern haben unterschiedliche Geräuschpegel) |
| Schutzklasse | IP65 |
Unterschiedliche Geschwindigkeiten und entsprechender Maximaler Schubkraft
| Geschwindigkeit ohne Last | Volllastgeschwindigkeit | Maximaler Schubkraft | Selbsthemmungskraft |
|---|---|---|---|
| 5mm/s | 2.5mm/s | 2000 N / 200 kg | 2200 N / 220 kg |
| 10mm/s | 5mm/s | 1000 N / 100 kg | 1100 N / 110 kg |
| 15mm/s | 7.5mm/s | 800 N / 80 kg | 900 N / 90 kg |
| 20mm/s | 10mm/s | 700 N / 70 kg | 800 N / 80 kg |
| 25mm/s | 13mm/s | 600 N / 60 kg | 700 N / 70 kg |
| 40mm/s | 20mm/s | 350 N / 35 kg | 400 N / 40 kg |
| 55mm/s | 28mm/s | 250 N / 25 kg | 300 N / 30 kg |
| 65mm/s | 33mm/s | 200 N / 20 kg | 250 N / 25 kg |
| 100mm/s | 50mm/s | 150 N / 15 kg | 100 N / 10 kg |
| 160mm/s | 80mm/s | 100 N / 10 kg | 50 N / 5 kg |
Anmerkung:
1. Die obigen Daten sind die maximale Tragfähigkeit, die erreicht werden kann, wenn der Linearantrieb in vertikaler Richtung läuft. Wenn das Gewicht Ihrer Ausrüstung (z. B. einer Kellertür) 100 kg beträgt und Sie einen Linearantrieb zum Öffnen dieser Tür verwenden möchten, müssen Sie die tatsächlich auf den Linearantrieb wirkende Kraft gemäß Ihrer Installationsmethode berechnen. Diese Kraft beträgt in der Regel das 2-5 fache des Gewichts der Kellertür. Wenn Sie nicht wissen, wie man es berechnet, wenden Sie sich bitte an uns, um Hilfe zu erhalten.
2. Das Obige ist die Geschwindigkeit ohne Last, und die tatsächliche Arbeitsgeschwindigkeit wird sich allmählich verlangsamen, wenn die Last zunimmt. Die Geschwindigkeit bei voller Last beträgt etwa 60–70% der Geschwindigkeit ohne Last.
3. Unterschiedliche Geschwindigkeiten entsprechen unterschiedlichen Höchstlasten. Bitte wählen Sie die richtige Geschwindigkeit entsprechend der Geschwindigkeit und der maximalen Belastung, die Sie benötigen.
4. Linearantriebe sind nicht für den Dauerbetrieb mit maximaler Last geeignet, wir empfehlen ihn bei etwa der Hälfte der Maximallast arbeiten zu lassen, um eine längere Lebensdauer zu erreichen.
5. Bei Linearaktuatoren mit einem Hub von mehr als 500 mm sollten Sie sie normalerweise nicht mit ihrem maximalen Hub unter schweren Lasten arbeiten lassen. Wenn Sie einen Hub von 600 mm wünschen, empfehlen wir Ihnen, einen Linearantrieb mit einem Hub von 700-800 mm zu wählen.
6. Wenn die Geschwindigkeit des Linearantriebs 100mm/s oder 160mm/s beträgt, die Selbsthemmungskraft ist viel kleiner als die Schubkraft. Bei anderen Geschwindigkeiten ist die Selbsthemmungskraft größer als der Schub.
7. Die maximale Zugkraft der Linearantrieb ist etwas geringer als seine maximale Schubkraft.
Individuelle Einbaulänge und Hublänge
Der Linearantrieb verfügt über zwei eingebaute Endschalter. Wenn der Linearantrieb vollständig eingefahren oder ausgefahren ist, stoppt er automatisch.
Wir können die Position der eingebauten Endschalter während der Produktion anpassen, um die vom Kunden angegebenen Hub- und Einzugslängen zu erreichen.

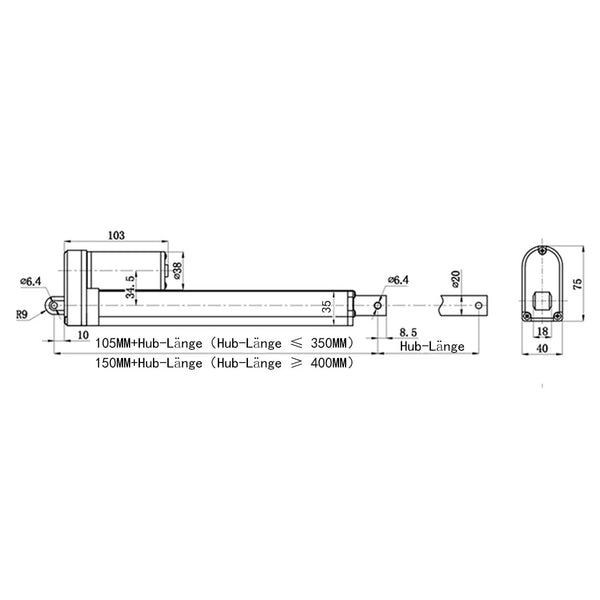

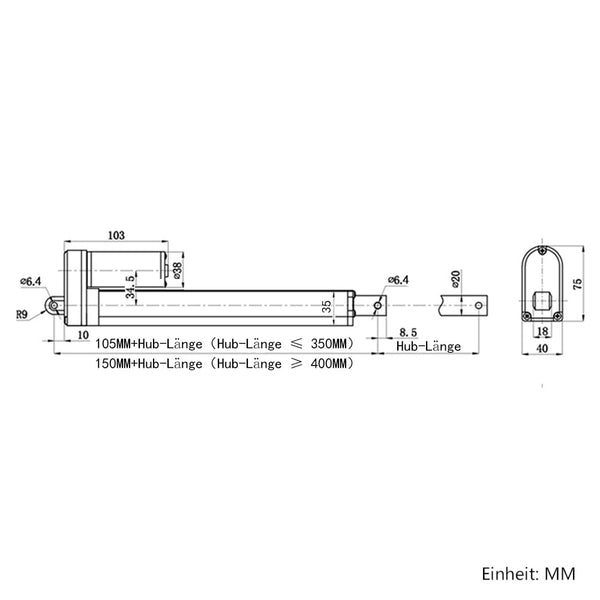

Beispiel für einen Linearantrieb mit einem Hub von 400 mm:
Einzugslänge: 550 mm (Mittenabstand zwischen den beiden Montagelöchern, wenn der Linearantrieb vollständig eingefahren ist)
Ausfahrlänge: 950 mm (Mittenabstand zwischen den beiden Montagelöchern, wenn der Linearantrieb vollständig ausgefahren isthren ist)
Individuelle Regeln:
1) Der angegebene Hub muss kleiner sein als der Standardhub des bestellten Aktuators. Beispielsweise ist ein angegebener Hub von 370 mm kleiner als der Standardhub des bestellten Aktuators (400 mm). In diesem Fall wird die Einzugslänge entsprechend reduziert, sodass sich eine endgültige Einzugslänge von 520 mm ergibt. Alternativ können Sie die ursprüngliche Standard-Einzugslänge von 550 mm beibehalten.
2) Die angegebene Einzugslänge muss kleiner sein als die Standard-Einzugslänge des bestellten Aktuators. Beispielsweise ist eine angegebene Einzugslänge von 530 mm kleiner als die Standard-Einzugslänge des bestellten Aktuators (550 mm). In diesem Fall muss der Hub ebenfalls entsprechend reduziert werden, sodass sich ein endgültiger effektiver Hub von 380 mm ergibt.
Informationen zur drahtlosen Fernbedienung
Applikation
Dieser Empfänger ist eine drahtlose Steuerung für einen Gleichstrommotor oder einen Linearantrieb. Er und die Fernbedienung bilden ein drahtloses Senderempfängersystem. Wenn Sie einen Gleichstrommotor an diesen Empfänger anschließen, können Sie den Motor mit der Fernbedienung in positiver oder umgekehrter Richtung drehen. Wenn Sie einen DC Linearantrieb an diesen Empfänger anschließen, können Sie den Linearantrieb mit der Fernbedienung zum Ein oder Ausfahren betätigen. Sie können zwei Endschalter an den Empfänger anschließen und damit den Motor oder den Linearantrieb stoppen. Sie können auch einen manuellen Schalter an den Empfänger anschließen und damit den Motor oder den Linearantrieb steuern.
Hauptmerkmale
- Drahtlose Steuerung, einfach zu installieren
- Geeignet für Gleichstrommotor oder Linearantrieb
- Betriebsspannungsbereich DC 9~36V
- Zwei Arbeitsmodi
- Sie können den Motor so betreiben dass er sich in positiver oder umgekehrter Richtung dreht über die Tasten im Empfänger oder über die Fernbedienung
- Sie können den Linearantrieb zum Ein oder Ausfahren betätigen über die Tasten im Empfänger oder über die Fernbedienung
- Mit drei manuellen Tasten: Sie können den Motor oder Linearantrieb mit manuellen Tasten steuern
- Mit Grenzwert Steuerklemmen: Sie können Sensoren, Endschalter oder externe Geräte anschließen, um den Motor oder den Linearantrieb zu stoppen
- Mit Verdrahtete Steuerklemmen: Sie können manuelle Schalter anschließen, um den Motor oder den Linearantrieb zu steuern
- Sie können den Sender / die Fernbedienung verwenden um den Empfänger von jedem Ort innerhalb eines zuverlässigen Arbeitsabstands aus zu steuern
- Das Funksignal des Senders kann durch Wände, Böden, Türen oder Fenster, aber es wird einige Betriebsreichweite verlieren
- Der Empfänger hat den eingebauten Schutz vor Gegenstrom und übermäßigem Strom
- Der Empfänger arbeitet nur mit dem ausgewählten Sender, der mit dem Empfänger gekoppelt ist
- Ein oder einige Sender / Fernbedienungen können einen oder einige Empfänger steuern gleichzeitig
- Es können zwei oder mehr Empfänger verwendet werden in der gleichen Gegend
Spezifikationen des Empfängers
| Parameter | Wert |
|---|---|
| Modell | S1FC-DC |
| Betriebsspannung | 9~36V DC |
| Ausgangsspannung | 9~36V DC wie eingangsspannung |
| Arbeitsfrequenz | 433.92 MHz |
| Kanal | 1 CH, kann mit 1 Gleichstrommotor oder 1 Linearantrieb arbeiten |
| Ruhestrom | ≤6mA |
| Nennstrom | 10A, daher darf der maximale Anlaufstrom des Linearantriebs oder des Motors 10A nicht überschreiten |
| Drahtbereich für die Terminals | 22-14 AWG |
| 2 Wählbare Modi | Verriegelung, Momentan |
| Betriebstemperatur | -20°C bis +70°C |
| Gehäusegröße | 100 x 60 x 30 mm |
Spezifikationen der Fernbedienung / des Handsender
| Parameter | Wert |
|---|---|
| Modell | CP-3 |
| Kanal/Knopf | 3 |
| Tastensymbol | ▲■▼ |
| Betriebsspannung | 12V (1 x 23A -12V Batterie, kann 12 Monate benutzt werden) |
| Standby-Strom | 4uA |
| Betriebsstrom | 14mA |
| Betriebsfrequenz | 433Mhz |
| Sendeentfernung | 500m (theoretisch) Wenn Sie die teleskopische Antenne verlängern, wird die Arbeitsreichweite erweitern, die Arbeitsreichweite ist doppelt so große als früher |
| Anpassung Modus | ASK |
| Betriebstemperatur | -20°C bis +70°C |
| Einheit Mass | 92 x 40 x 15 mm |
Passende Fernbedienungen
Dieser Empfänger kann mit verschiedenen Sendern arbeiten, wie CQ-3-2 (Reichweite von 50 Metern / 150 Fuß), C-2-2 oder C-3-2 (Reichweite von 100 Metern / 300 Fuß), CP-2 oder CP-3 (Reichweite von 500 Metern / 1500 Fuß), CV-2-2 (Reichweite von 500 Metern / 1500 Fuß), CG-3 (Reichweite von 500 Metern / 1500 Fuß) oder CB-3-2 (Reichweite von 1000 Metern / 3000 Fuß).
1) Wenn Sie den Empfänger in den Momentan modus versetzen, es sollte mit Zwei Tasten Sender funktionieren, wie wie CP-2, C-2-2 oder CV-2-2.
2) Wenn Sie den Empfänger in den Verriegelung modus versetzen, es sollte mit drei Tasten Sender funktionieren, wie CQ-3-2, C-3-2, CP-3, CG-3 oder CB-3-2.
Arbeitsentfernung
Dieser Empfänger und verschiedene Sender bilden einen kompletten Satz, mit dem unterschiedliche Arbeitsabstände erreicht werden können. Wenn es und der Sender CP-3 beispielsweise einen vollständigen Satz bilden, kann der maximale Arbeitsabstand in einem offenen Bereich 100 Meter erreichen. Wenn es und der Sender CB-3-2 einen vollständigen Satz bilden, kann der maximale Arbeitsabstand in einem offenen Bereich 1000 Meter erreichen.
Der maximale Arbeitsabstand basiert auf theoretischen Daten, die ohne Barrieren und ohne Störungen vorliegen würden. Aber in wirklichem Leben wird es durch Bäume, Mauern oder andere Gebäude behindert und durch andere Funksignale gestört. Daher kann es sein, dass der tatsächliche Arbeitsabstand diesen maximalen Abstand nicht erreicht.
Der mit einer externen Antenne ausgestattete Empfänger hat einen größeren Arbeitsbereich als der mit einer internen Antenne ausgestattete Empfänger.
Verwendung
Der Empfänger kann zur Steuerung des DC 12V / 24V Motors oder des Linearantriebs verwendet werden.
Verdrahtung
Wenn Sie einen 12V / 24V Gleichstrommotor oder einen Linearantrieb steuern möchten, gehen Sie wie folgt vor:
1) Verbinden Sie den Pluspol der DC Stromversorgung an Klemme <+> von Eingangs, und Verbinden Sie den Minuspol der DC Stromversorgung an Klemme <-> von Eingangs.
2) Verbinden Sie zwei Drähte des Motors oder des Linearantriebs an den Klemmen <Motor>. Sie können diese beiden Drähte austauschen, um die Drehrichtung des Motors oder die Bewegungsrichtung des Linearantriebs zu ändern.
Einstellen des verschiedenen Kontrolle Modis
Der Empfänger wird vor Verlassen des Werks in den Verriegelungsmodus versetzt. Wenn Sie anderen Kontrolle Modus benutzen möchten, gehen Sie wie folgt:
Achtung: Nach dem Ändern des Steuermodus muss der Empfänger neu gestartet werden.
1) Einstellung der Modus Verriegelung: Drehen Sie den Modus-Kippschalter im Empfänger auf Position L.
Der Bedienung durch den Sender, wie CP-3:
Drücken Sie die Taste ▲ am Sender: Motor dreht in positiver Richtung, oder Linearantrieb fährt nach außen aus.
Drücken Sie die Taste ▼ am Sender: Motor dreht in umgekehrter Richtung, oder Linearantrieb fährt nach innen ein.
Drücken Sie die Taste ■ am Sender: Motor oder Linearantrieb stoppt.
Die Bedienung durch den Empfänger:
Drücken Sie die Taste ▲ am Empfänger: Motor dreht in positiver Richtung, oder Linearantrieb fährt nach außen aus.
Drücken Sie die Taste ▼ am Empfänger: Motor dreht in umgekehrter Richtung, oder Linearantrieb fährt nach innen ein.
Drücken Sie die Taste ■ am Empfänger: Motor oder Linearantrieb stoppt.
2) Einstellung der Modus Momentan: Drehen Sie den Modus-Kippschalter im Empfänger auf Position M.
Der Betrieb durch den Sender, wie CP-3:
Drücken und halten die Taste ▲ am Sender: Motor dreht in positiver Richtung, oder Linearantrieb fährt nach außen aus.
Lassen Sie die Taste ▲ los: Motor oder Linearantrieb stoppt.
Drücken und halten die Taste ▼ am Sender: Motor dreht in umgekehrter Richtung, oder Linearantrieb fährt nach innen ein.
Lassen Sie die Taste ▼ los: Motor oder Linearantrieb stoppt.
Die Bedienung durch den Empfänger:
Drücken und halten die Taste ▲ am Empfänger: Motor dreht in positiver Richtung, oder Linearantrieb fährt nach außen aus.
Lassen Sie die Taste ▲ los: Motor oder Linearantrieb stoppt.
Drücken und halten die Taste ▼ am Empfänger: Motor dreht in umgekehrter Richtung, oder Linearantrieb fährt nach innen ein.
Lassen Sie die Taste ▼ los: Motor oder Linearantrieb stoppt.
Grenzwert Steuerklemmen (Endschalterfunktion)
Der Empfänger verfügt über Grenzwert Steuerklemmen, und Sie können externe Geräte (mit normalerweise geschlossenem Kontakt) wie Sensoren und Endschalter an die Grenzwert Steuerklemmen anschließen und diese dann zum Stoppen des Motors oder des Linearantriebs verwenden.
Sie können beispielsweise einen normalerweise geschlossenen Endschalter an die Klemmen <TOPR> und <COM> anschließen, und einen weiteren normalerweise geschlossenen Endschalter an die Klemmen <TOPL> und <COM> anschließen.
Wenn sich der Motor in positiver Richtung dreht oder der Linearantrieb ausgefahren ist, wenn zwei Klemmen <TOPR> und <COM> getrennt sind, Motor oder Linearantrieb stoppt automatisch.
Wenn sich der Motor in Umkehrrichtung dreht oder der Linearantrieb einfährt, wenn zwei Klemmen <TOPL> und <COM> getrennt sind, Motor oder Linearantrieb stoppt automatisch.
Verdrahtete Steuerklemmen (Manuelle Schalterfunktion)
Der Empfänger hat Verdrahtete Steuerklemmen, sie können externe Geräte (mit normalerweise offenem Kontakt) wie Handschalter an Verdrahtete Steuerklemmen anschließen, und diese dann zum Steuern des Motors oder des Linearantriebs verwenden.
Beispielsweise können Sie den manuellen Schalter gemäß dem folgenden Schaltplan an die verdrahteten Steuerklemmen <STOP>, <UP>, <COM> und <DOWN> anschließen.
1) Steuermodus Verriegelung: Beispielsweise verbinden Sie 3-Tasten-Handschalter (Modell 0040024).
Wenn Sie die Taste UP drücken, werden zwei Klemmen <UP> und <COM> angeschlossen. Dann dreht sich der Motor in positiver Richtung oder fährt der Linearantrieb aus. Und wenn Sie die Taste STOP drücken, werden zwei Klemmen <STOP> und <COM> angeschlossen. Dann stoppt der Motor oder der Linearantrieb.
Wenn Sie die Taste DOWN drücken, werden zwei Klemmen <DOWN> und <COM> angeschlossen. Dann dreht der Motor in umgekehrter Richtung oder der Linearantrieb fährt ein. Und wenn Sie die Taste STOP drücken, werden zwei Klemmen <STOP> und <COM> angeschlossen. Dann stoppt der Motor oder der Linearantrieb.
2) Steuermodus Momentan: Beispielsweise verbinden Sie 2-Tasten-Handschalter (Modell 0040025).
Wenn Sie die Taste UP drücken und halten, werden zwei Klemmen <UP> und <COM> angeschlossen. Dann dreht sich der Motor in positiver Richtung oder fährt der Linearantrieb aus. Und wenn Sie die Taste UP loslassen, werden zwei Klemmen <UP> und <COM> getrennt. Dann stoppt der Motor oder der Linearantrieb.
Wenn Sie die Taste DOWN drücken und halten, werden zwei Klemmen <DOWN> und <COM> angeschlossen. Dann dreht der Motor in umgekehrter Richtung oder der Linearantrieb fährt ein. Und wenn Sie die Taste DOWN loslassen, werden zwei Klemmen <DOWN> und <COM> getrennt. Dann stoppt der Motor oder der Linearantrieb.
So koppeln Sie den Fernbedienung mit dem Empfänger
Beachten: Wir haben den Sender vor Verlassen des Werks mit dem Empfänger gekoppelt. Wenn Sie weitere Fernbedienungen koppeln möchten, gehen Sie wie folgt.
1) Drücken Sie die Lerntaste im Empfänger für 1–2 Sekunden. Die Signal-LED im Empfänger leuchtet. Dies bedeutet, dass der Empfänger in den Lernstatus wechselt.
2) Drücken Sie die Taste ▲ am Sender. Die Signal-LED blinkt zweimal. Dann drücken Sie die Taste ▼ am Sender. Die Signal-LED blinkt zweimal. Dann drücken Sie die Taste ■ am Sender. Die Signal-LED blinkt zweimal. Drücken Sie abschließend die Lerntaste im Empfänger. Die Signal-LED erlischt. Dies bedeutet, dass die Kopplung erfolgreich war.
3) Der Empfänger kann mehrere Fernbedienungen mit unterschiedlichen Codes lernen.
So löschen Sie alle kodes gespeichert im Empfänger
Wir haben gekoppelt den Sender mit dem Empfänger. Wenn Sie nicht möchten, dass der Empfänger mit dem Sender arbeitet, können Sie löschen alle Codes gespeichert im Empfänger.
Bedienung: Drücken und halten Sie die Lerntaste im Empfängermodul für 4–5 Sekunden, bis die Signal-LED 3 Mal blinkt und dann ausgeht. Dies bedeutet, dass alle gespeicherten Codes erfolgreich gelöscht wurden.
Zubehör

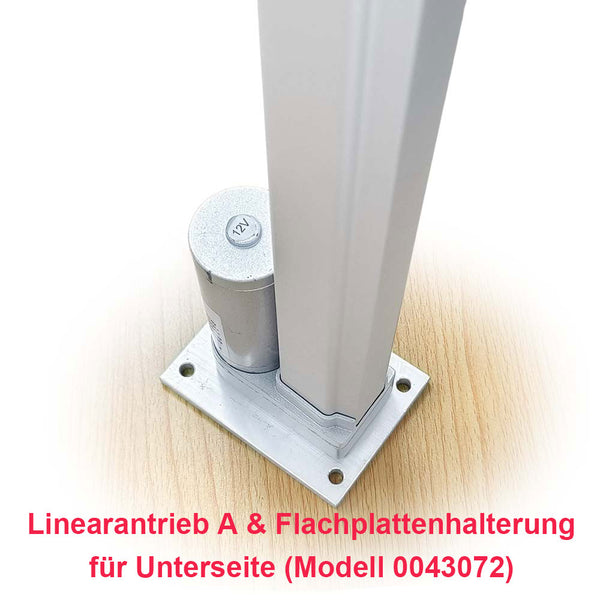

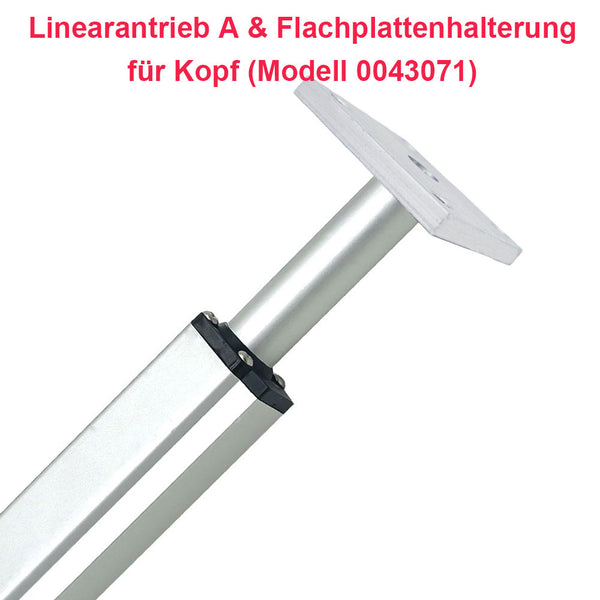

1. Jeder Linearantrieb würde zwei Montagehalterungen benötigen, einer um den Kopf des Linearantriebs zu befestigen, und eine andere um die Unterseite des Linearantriebs zu befestigen. Dieses Kit enthält zwei feste Montagehalterungen A.
Dieser Linearantrieb ist auch mit drei flachen Montagehalterungen kompatible: Flachplattenhalterung zur Fixierung des Kopfes (Modell 0043071) , Flachplattenhalterung zur Fixierung der Unterseite (Modell 0043072) und Feste Flache Basis (Modell 0043070) . Bitte kaufen Sie diese aus dem Dropdown-Menü.
2. Der Frontsteckverbinderstil des Linearantriebs kann angepasst werden: Standardmäßig ist es ein Steckverbinder mit offenem Loch, der mit Schlitzstecker, Innengewindestecker usw. angepasst werden kann. Und Sie können Zeichnungen zur Anpassung bereitstellen. Wenn Sie eine Anpassung benötigen, klicken Sie hier , um die Anpassungsoption zu erwerben.
3. Die Fischaugen Gelenklager des Linearantriebs kann individuell angepasst und in Kombination mit dem Innengewindestecker verwendet werden. Wenn Sie eine Anpassung benötigen, klicken Sie hier , um die Anpassungsoption zu erwerben.
4. Die Ausrichtung des Frontsteckverbinders des Linearantriebs ist standardmäßig, wir können ihn während der Produktion entsprechend den Kundenanforderungen um 90 Grad drehen. Um den Frontsteckverbinder um 90 Grad zu drehen, klicken Sie hier , um die Drehoption zu erwerben.
5. Der Linearantrieb kann mit einer manuellen Betätigungsvorrichtung ausgestattet werden. Bei Stromausfall lässt sich seine Teleskopstange mit Handwerkzeugen aus- und einfahren. Wenn Sie eine manuelle Betätigungsvorrichtung zum Ausrüsten des Linearantriebs benötigen, klicken Sie bitte hier , um zu kaufen.
6. Sie müssen ein DC12V/6A oder DC24V/3A Schaltnetzteil verwenden, um dieses Kit mit Strom zu versorgen. Dieses Kit enthält dieses Netzteil nicht, bitte kaufen Sie es aus dem Dropdown-Menü.
Produktionszeit & Retoure oder Austausch
Die Linearantriebe sind kundenspezifische Produkte und nicht auf Lager. Wir brauchen 3~7 Arbeitstage, um sie nach den in Ihrer Bestellung angegebenen Parametern herzustellen und können daher keine Rücksendungen akzeptieren oder Bestellungen stornieren. Wenn die Kunden selbst ungeeignete Linearantriebe bestellen, nehmen wir auch keinen Umtausch an, bitte haben Sie Verständnis.
Erläuterung der Einfuhrzölle und Steuern
1. Unser Shop bietet je nach tatsächlicher Bestellsituation eine oder zwei verschiedene Versandmethoden an. Da wir von Hongkong (China) aus weltweit versenden, fallen unabhängig von der vom Kunden gewählten Versandmethode Einfuhrzölle für das Paket an.
2. Bei kleinen oder leichten Paketen wählen wir einen geeigneten Frachtführer aus, damit wir die Einfuhrzölle bei der Versendung im Namen des Kunden bezahlen können. Daher muss der Kunde bei Erhalt des Pakets keine Einfuhrzölle oder Steuern zahlen.
3. Bei großen oder schweren Paketen erheben die Zollbehörden die Einfuhrzölle und Steuern direkt vom Kunden – unabhängig davon, welchen Frachtführer wir wählen – entweder bei der Zollabfertigung oder bei der Zustellung des Pakets. Die Höhe der Zölle beträgt in der Regel etwa 20 % des Bestellwerts (ohne Versandkosten).
4. Wenn der Kunde wünscht, dass wir die Einfuhrzölle für ihn übernehmen, kontaktieren Sie uns bitte bei der Bestellung und zahlen Sie zusätzlich 20 % des Bestellbetrags als vorausgezahlte Zölle. Wir werden dann die Zölle für den Kunden bezahlen.
5. Wenn der Kunde sich dazu entscheidet, die Einfuhrzölle selbst zu zahlen, kontaktieren Sie uns bitte, nachdem er die Zölle bezahlt und das Paket erhalten hat. Wir stellen dem Kunden einen Rabattgutschein in einer bestimmten Höhe aus, den er für seinen nächsten Einkauf verwenden kann. Der Rabattbetrag entspricht dem niedrigeren Betrag aus den tatsächlich vom Kunden gezahlten Einfuhrzöllen oder 20 % des ursprünglichen Bestellbetrags (ohne Versandkosten).
Bitte beachten Sie: Eine Barerstattung der vom Kunden selbst gezahlten Einfuhrzölle ist nicht möglich. Wir danken Ihnen für Ihr Verständnis.
6. Wenn das Transportunternehmen oder der Zoll den Kunden zur Zahlung der Einfuhrzölle auffordert, wird das Paket zurückgesandt oder vernichtet, wenn der Kunde der Zahlung nicht zustimmt, und der Kunde muss die gesamte Verantwortung und Kosten tragen.
Klicken Sie hier, um die 3D-CAD-Modell-Dateien im STEP-Format herunterzuladen
Video zur Produktbedienungsdemonstration
Lieferumfang
1 x Elektrischer Linearantrieb A
1 x Empfänger: S1FC-DC
1 x Fernbedienung / Handsender: CP-3
2 x Befestigungsbügel A
1 x Bedienungsanleitung
