12V 24V 12000N Drei Industrie Elektrischer Linearantriebe Synchronsteuerungskit (Modell 0043063)

Normaler Preis €1.435,00

So wählen Sie den geeigneten Linearantrieb basierend auf dem Gewicht der Falltür aus ?
Bitte klicken Sie hie: https://www.linear-antrieb.de/blogs/news/so-wahlen-sie-den-geeigneten-linearantrieb-basierend-auf-dem-gewicht-der-falltur-aus
Wenn Sie nicht wissen, wie man es berechnet, wenden Sie sich bitte an uns, um Hilfe zu erhalten.


Der Hubbereich von Linearantrieben beträgt 10 mm bis 2000 mm. Wir können jede Hublänge von 10 mm bis 2000 mm anpassen, z. B. 770 mm, 1250 mm, 1850 mm usw.

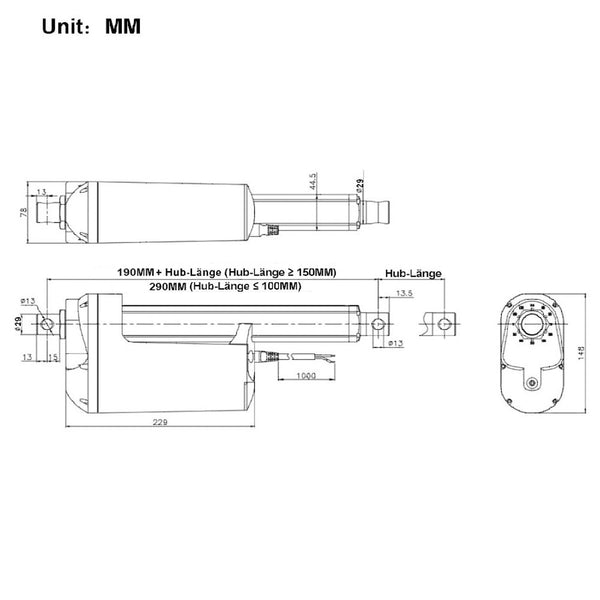

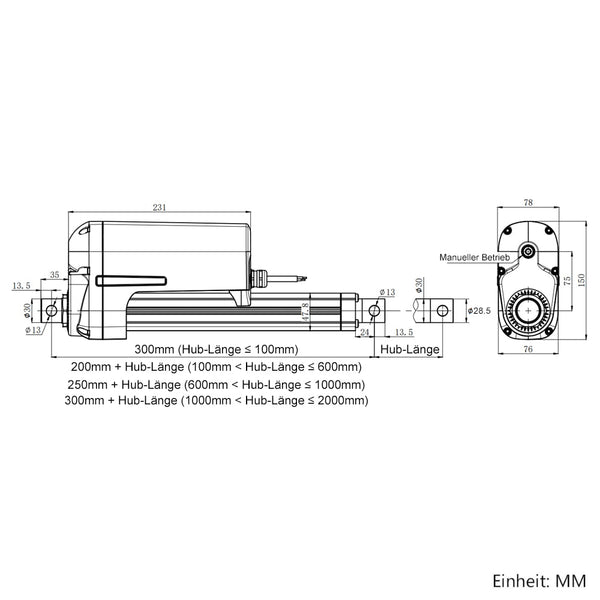

Wenn Sie ausführliche Informationen zu Linearantrieben mit unterschiedlichen Hüben, wie Detailzeichnungen und Maßzeichnungen, anzeigen möchten, klicken Sie zur Anzeige bitte auf den folgenden Link:

50MM , 100MM , 150MM , 200MM , 250MM , 300MM , 350MM , 400MM , 450MM , 500MM , 600MM , 700MM , 800MM , 900MM , 1000MM .

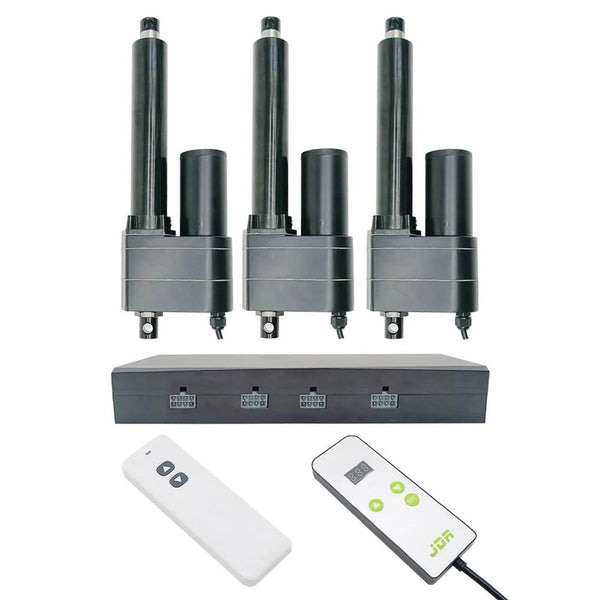

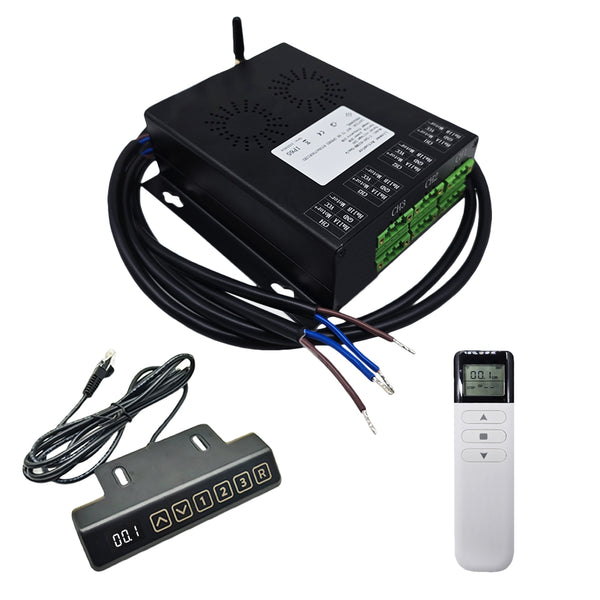

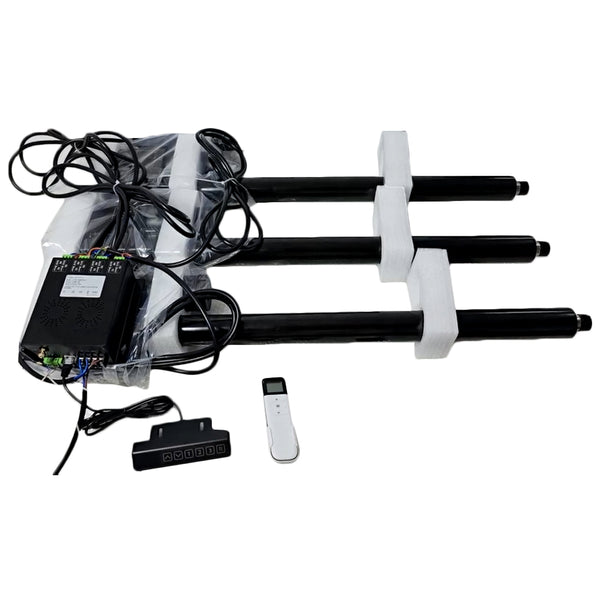

Lieferumfang:

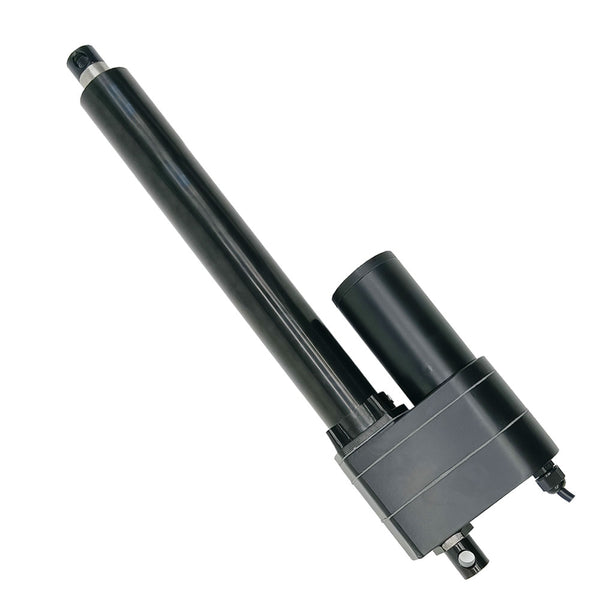

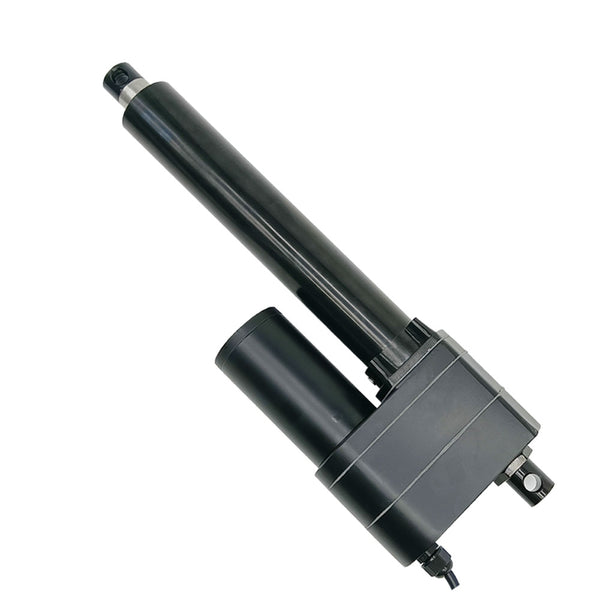

3 x Schwerer Industrie Elektrischer Linearantrieb C5 Mit Hall Effekt Sensor

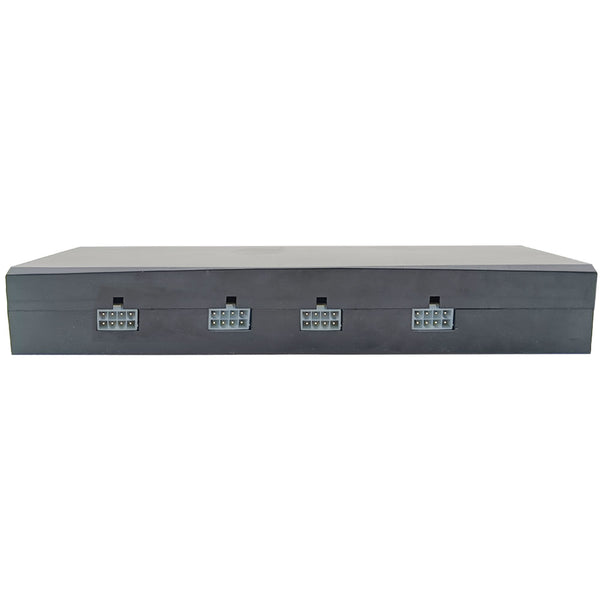

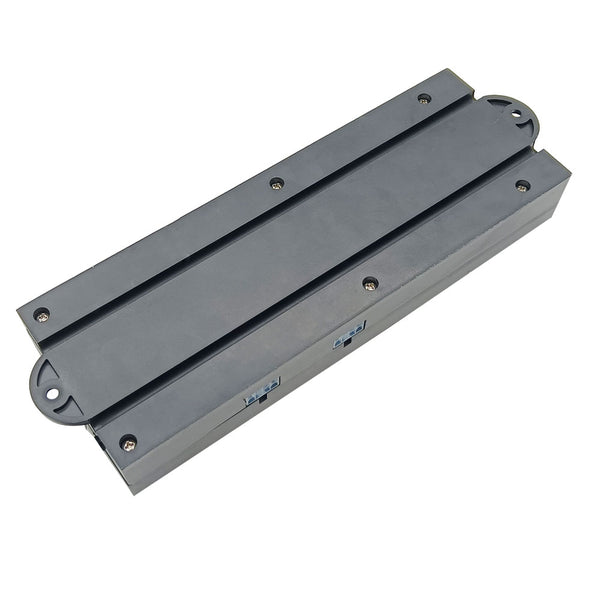

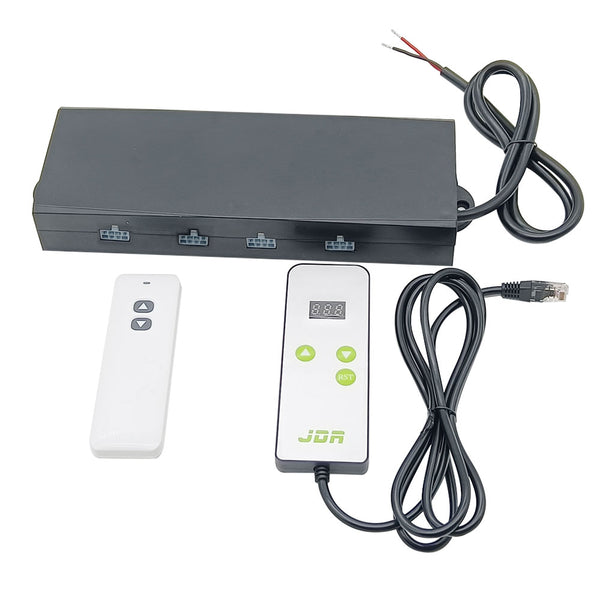

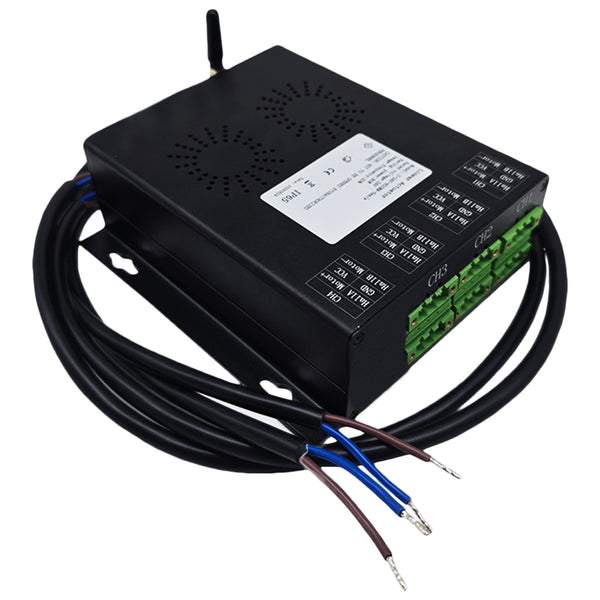

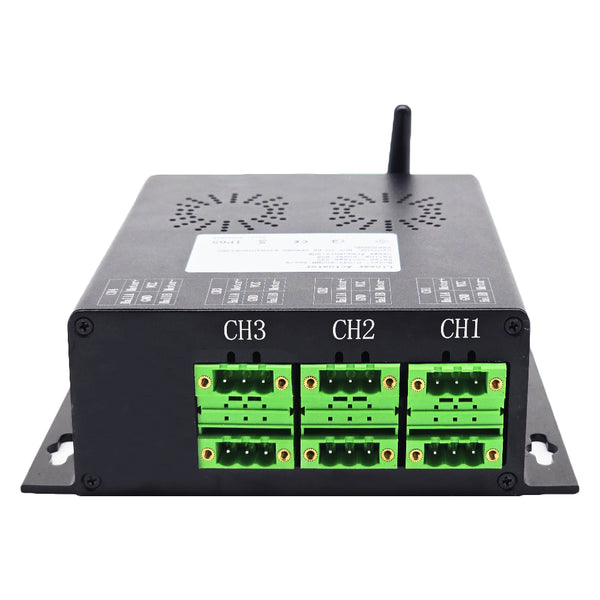

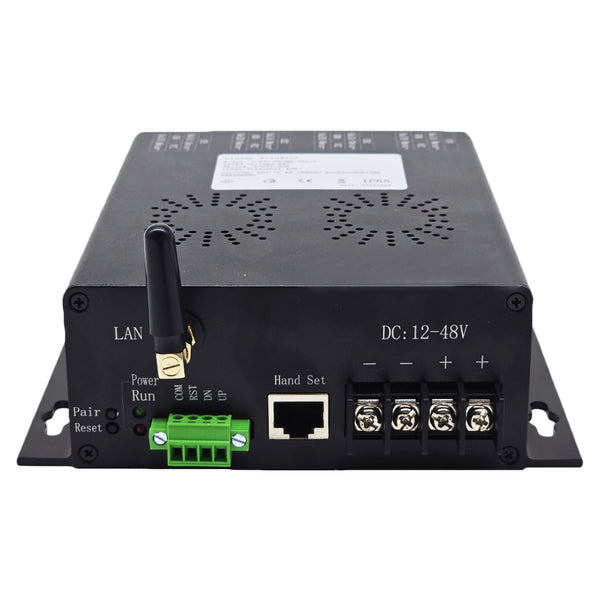

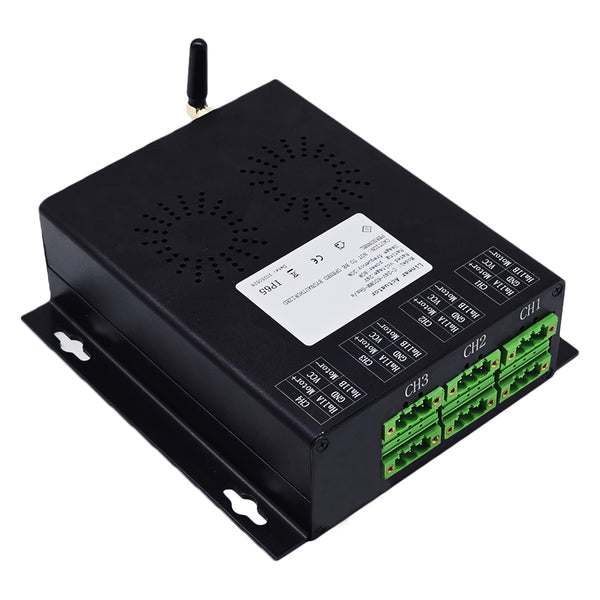

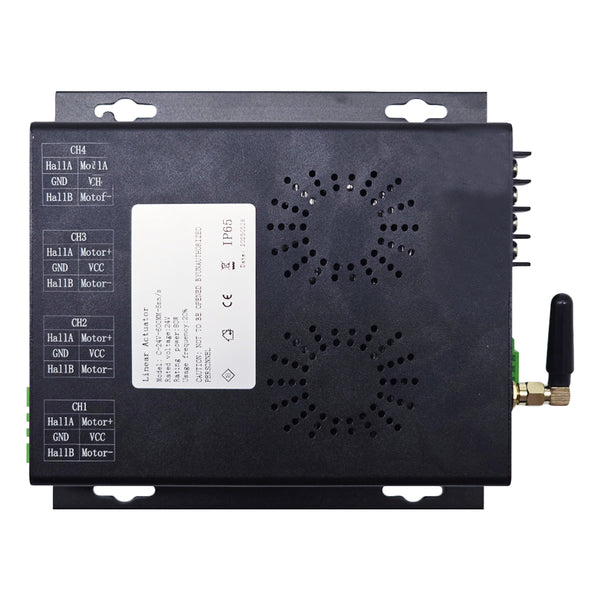

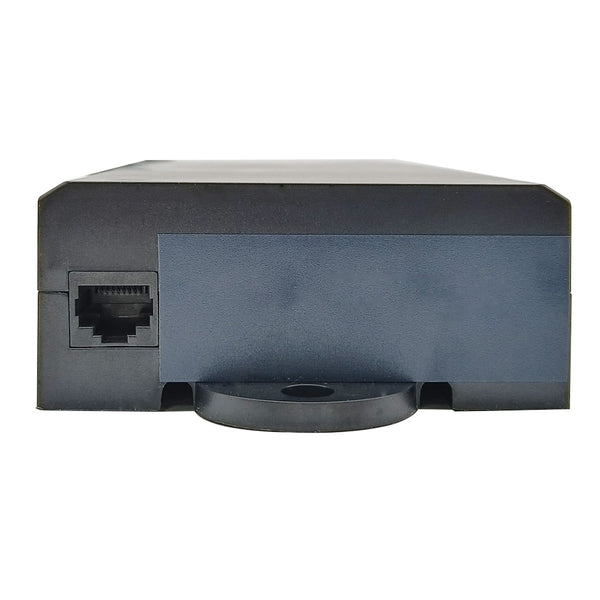

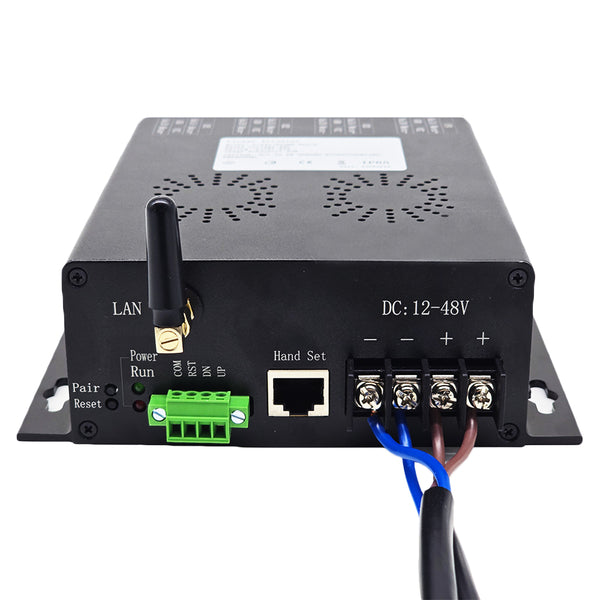

1 x Synchronisation Controller (Eine-Steuerung-Drei, für 3 Linearantriebe C5)

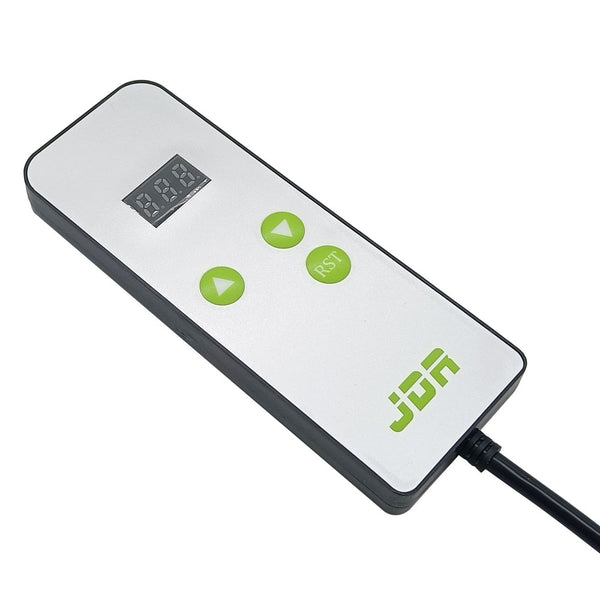

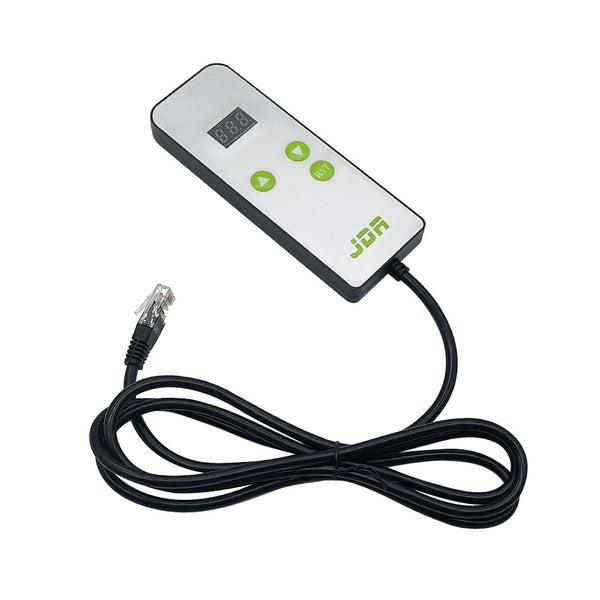

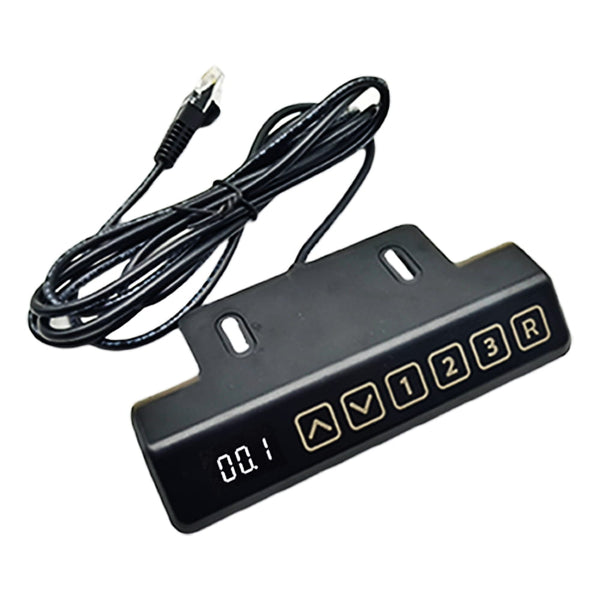

1 x Steuergriff

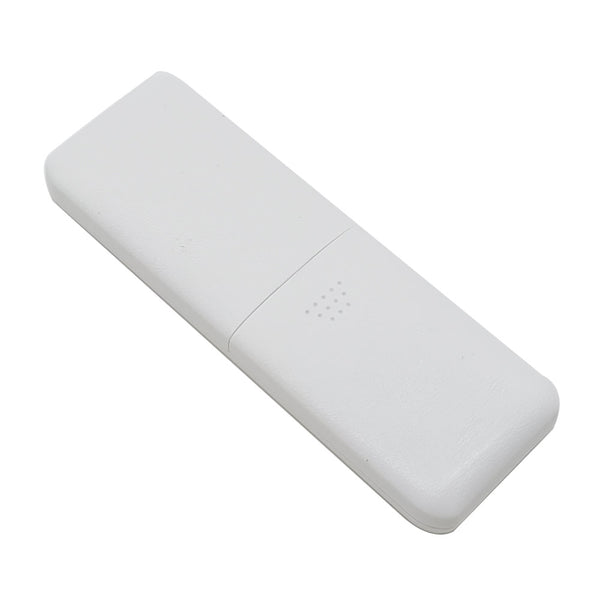

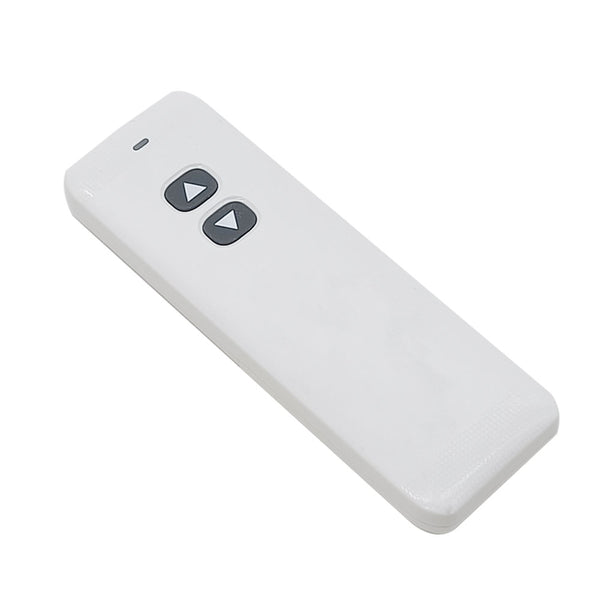

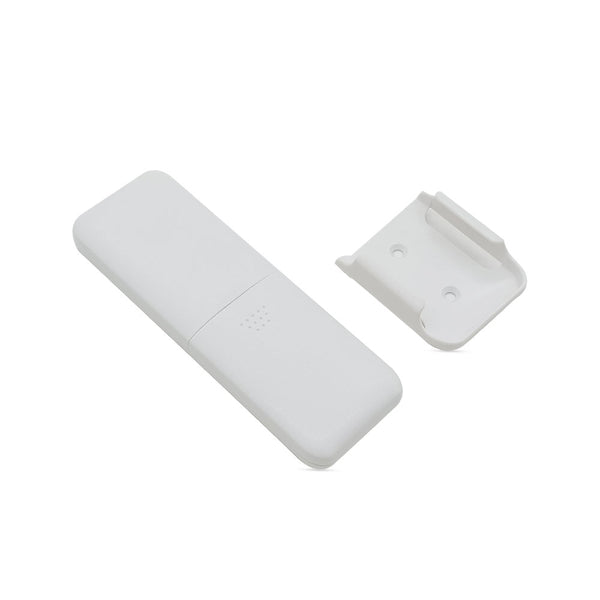

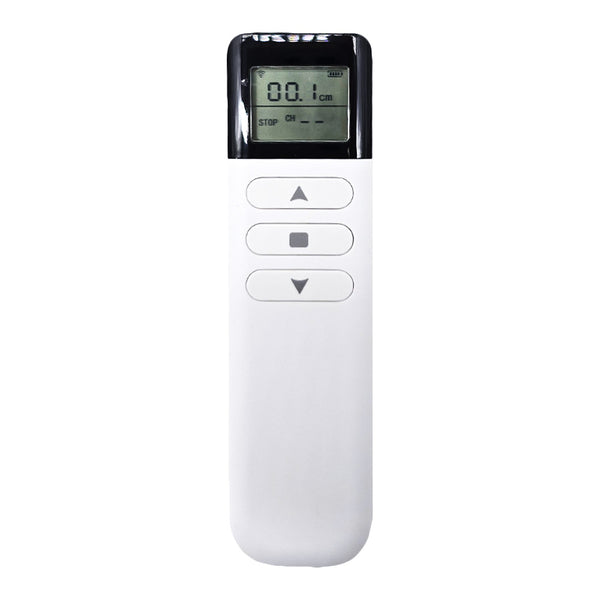

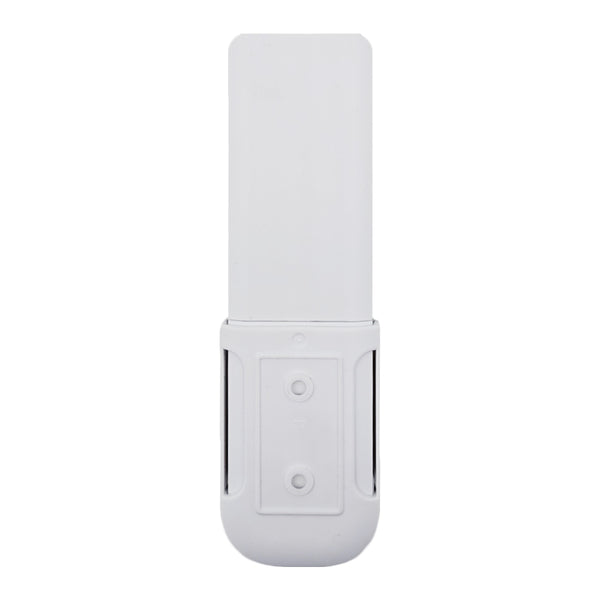

1 x Fernbedienung
1 x Bedienungsanleitung
Beachten: Der Synchronregler verfügt über zwei Steuermodi: Verriegelungsmodus und Momentanmodus. Bitte wählen Sie bei der Bestellung den Steuermodus aus, den Sie benötigen.


Die informationen für Linearantrieb:

Applikation:
Hauptsächlich verwendet für Türen, Fenster, Keller, Falltüren, Solar-Tracking-Systeme, medizinische Geräte, Landmaschinen, Fahrzeuge, Schiffe, Aufzugsplattformen, Hubtische, TV-Aufzüge, Roboter, Schränke, Massagesofas, elektrische Betten, medizinische Stühle und andere elektrische Geräte. Es kann diese Geräte öffnen, schließen, schieben, ziehen, anheben und absenken.
Es kann hydraulische und pneumatische Produkte ersetzen, um den Stromverbrauch zu sparen.

Kennzeichen:
Hochwertige Produkte und hochwertige Dienstleistungen
Metallgehäuse, geeignet für den Einsatz in sehr rauen Umgebungen
Metallgetriebe, hochfestes verschleißfestes Getriebe
Teleskoprohr aus Edelstahl und Außenrohr aus Aluminiumlegierung, gute Korrosionsbeständigkeit
Robustes Design, Hochleistungs Gleichstrommotor
Starker Schub, bis zu 12000N / 1200 kg
Mehrere Geschwindigkeits optionen, von 6 mm/s bis 60 mm/s
Mehrere Hublänge optionen, von 10 mm bis 2000 mm
Wir können jede Hublänge von 10 mm bis 2000 mm anpassen, z. B. 770 mm, 1250 mm, 1850 mm usw.
Fortschrittliche wasserdichte und staubdichte Technologie
Niedrige Stromverbrauch
Eingebauter Motorüberlast- und Überhitzungsschutz
Eingebaute zwei Endlagenschalter, der Linearantrieb stoppt automatisch wenn die Hubstange die Endposition erreicht.
Eingebauter Hallsensor ist optional, sodass Sie mit dem Synchronregler 2, 3 oder 4 Linearantriebe voll synchron betreiben können.
Hohe Selbsthemmung, nach dem Stoppen automatisch verriegeln, und es ist keine Stromversorgung erforderlich.
Wartungsfrei

Spezifikationen:
Optionale Arbeitsspannung: 12V DC oder 24V DC. Sofern Sie nicht nur eine 12V Stromversorgung zur Verfügung haben, empfehlen wir Ihnen, einen Linearantrieb mit 24V Arbeitsspannung zu wählen.
Hubbereich: 10 ~ 2000 mm
Optionale Geschwindigkeit: 6±1mm/s, 8±2mm/s, 12±2mm/s, 16±3mm/s, 20±4mm/s, 25±5mm/s, 38±6mm/s, 60±12mm/s
Wenn die Last zunimmt, verlangsamt sich die Geschwindigkeit des Linearantriebs.
Max. Last: 12000N / 1200 kg bei 6mm/s
Linearantrieb kann maximale Tragfähigkeit erreichen, wenn es in vertikaler Richtung arbeitet, und die Zugkraft ist geringer als die Schubkraft.
Leerlaufstrom: 3~4A bei 12V oder 1.5~2A bei 24V
Volllaststrom: 15~22A bei 12V oder 8~12A bei 24V
Bitte verwenden Sie ein 12V/30A oder 24V/15A Netzteil, um einen Linearaktuator mit Strom zu versorgen, oder verwenden Sie ein 12V/50A oder 24V/25A Netzteil, um zwei Linearantriebe mit Strom zu versorgen, oder verwenden Sie ein 12V/100A oder 24V/50A Netzteil, um drei oder vier Linearantriebe mit Strom zu versorgen.
Wellendurchmesser: 28.5mm
Durchmesser der Befestigungslöcher: 13mm
Gehäusematerial: Aluminiumgusslegierung
Hubstangenmaterial: Rostfreier Stahl
Zahnradmaterial: Stahllegierung
Motortyp: Gebürsteter Gleichstrommotor
Einschaltdauer: 10%, max. 2 Minuten Dauerbetrieb

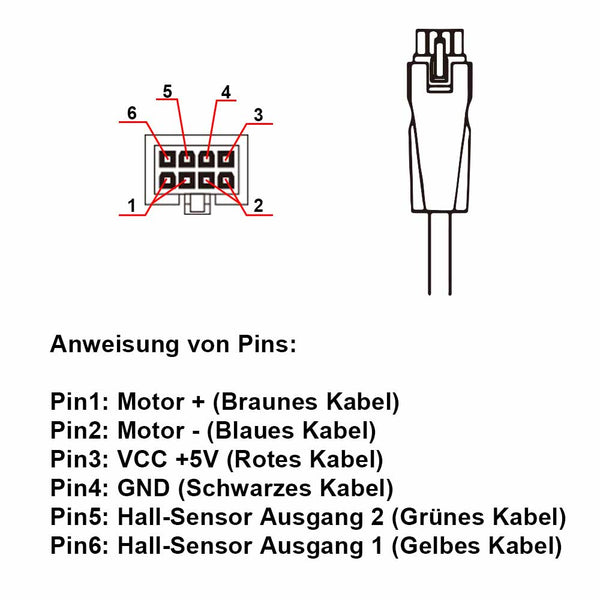

Steckerstandard: Gewöhnlicher zweiadriger Draht, oder 6-adriges Kabel (mit Hall Effekt Sensor)
Zertifizierungen: CE
Umgebungstemperatur: -26℃ bis 85℃
Betriebsgeräusch: ca. 65dB~80dB (Linearantriebe mit unterschiedlichen Parametern haben unterschiedliche Geräuschpegel.)
Schutzklasse: IP66

Unterschiedliche Geschwindigkeiten und entsprechender Maximaler Schubkraft:


Leerlaufdrehzahl Volllastgeschwindigkeit Maximaler Schubkraft Selbsthemmungskraft
6mm/s 5mm/s 12000N / 1200 kg 15000N / 1500 kg
8mm/s 6mm/s 11000N / 1100 kg 12000N / 1200 kg
12mm/s 9mm/s 10000N / 1000 kg 12000N / 1200 kg
16mm/s 10mm/s 7000N / 700 kg 8000N / 800 kg
20mm/s 11mm/s 6500N / 650 kg 8000N / 800 kg
25mm/s 14mm/s 5000N / 500 kg 6000N / 600 kg
38mm/s 24mm/s 3200N / 320 kg 4000N / 400 kg
60mm/s 30mm/s 2000N / 200 kg 3000N / 300 kg


Anmerkung:
1. Die obigen Daten sind die maximale Tragfähigkeit, die erreicht werden kann, wenn jeder Linearantrieb in vertikaler Richtung läuft. Die maximale Tragfähigkeit des gesamten Synchronsystems ist die Summe der maximalen Tragfähigkeiten der drei Linearantriebe. Wenn das Gewicht Ihrer Ausrüstung (z. B. einer Kellertür) 100 kg beträgt und Sie einen Linearantrieb zum Öffnen dieser Tür verwenden möchten, müssen Sie die tatsächlich auf den Linearantrieb wirkende Kraft gemäß Ihrer Installationsmethode berechnen. Diese Kraft beträgt in der Regel das 2-5 fache des Gewichts der Kellertür. Wenn Sie nicht wissen, wie man es berechnet, wenden Sie sich bitte an uns, um Hilfe zu erhalten.
2. Das Obige ist die Geschwindigkeit ohne Last, und die tatsächliche Arbeitsgeschwindigkeit wird sich allmählich verlangsamen, wenn die Last zunimmt. Die Geschwindigkeit bei voller Last beträgt etwa 60–70% der Geschwindigkeit ohne Last.
3. Unterschiedliche Geschwindigkeiten entsprechen unterschiedlichen Höchstlasten. Bitte wählen Sie die richtige Geschwindigkeit entsprechend der Geschwindigkeit und der maximalen Belastung, die Sie benötigen.
4. Linearantriebe sind nicht für den Dauerbetrieb mit maximaler Last geeignet, wir empfehlen ihn bei etwa der Hälfte der Maximallast arbeiten zu lassen, um eine längere Lebensdauer zu erreichen.
5. Bei Linearaktuatoren mit einem Hub von mehr als 500 mm sollten Sie sie normalerweise nicht mit ihrem maximalen Hub unter schweren Lasten arbeiten lassen. Wenn Sie einen Hub von 600 mm wünschen, empfehlen wir Ihnen, einen Linearantrieb mit einem Hub von 700-800 mm zu wählen.
6. Die maximale Zugkraft der Linearantrieb ist etwas geringer als seine maximale Schubkraft.

Die informationen für Synchronregler:

Einführung:
Wenn Sie mehrere elektrische Linearantriebe zum Anheben und Absenken eines Gerätes verwenden möchten, zum Beispiel zwei, drei oder vier Linearantriebe. Da der Hochgeschwindigkeits Gleichstrommotoren in Linearantriebe nicht mit genau der gleichen Geschwindigkeit laufen können, ist auch die Bewegungsgeschwindigkeit des Linearantriebe unterschiedlich. Wenn mehrere Linearantriebe gleichzeitig arbeiten, können ihre tatsächlichen Geschwindigkeiten nicht genau gleich sein. In diesem Fall können wir einen Synchronisation Controller verwenden um mehrere Linearantriebe so zu betreiben, dass sie synchron ansteigen oder abfallen. Sie arbeiten völlig synchron ohne Unterschied.

Arbeitsprinzip:
Wenn Sie eine Synchronisation Controller verwenden möchten, um 2, 3 oder 4 Linearantriebe vollständig synchron zu betreiben, müssen Sie jedem Linearantriebe eingebaute Hall Effekt Sensoren hinzufügen. Und wenn Sie einen Hall Effekt Sensor zusammen mit einem Linearantriebe gekauft haben, installieren wir für Sie den Hall Effekt Sensor im Linearantriebe.
Wenn 2, 3 oder 4 Linearantriebe zusammen laufen, sendet der Hallsensor Hallsignale an die Synchronisation Controller, und die Steuerung passt die Laufgeschwindigkeit jedes Linearantriebs an, sodass alle Linearantriebe mit genau der gleichen Geschwindigkeit laufen.

Merkmal:

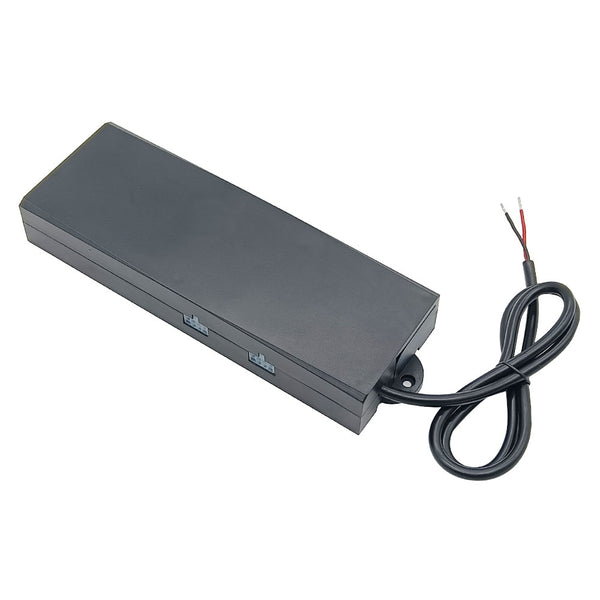

Es kann drei elektrische Linearantriebe C5 so betreiben, dass sie vollständig synchron laufen.
Kabelgebundene Steuerung über einen Steuergriff.
Drahtlose Steuerung über eine Fernbedienung.
Die LED-Anzeige am Steuergriff zeigt die Hubposition in Echtzeit an.
Drei Funktionstasten: ▲, ▼ und RST.

Parameter:
Arbeitsspannung: 12±1 VDC (geeignet für 12V-Linearantrieb) oder 24±2 VDC (geeignet für 24V-Linearantrieb)
Arbeitsfrequenz: 433.92 MHz
Arbeitsabstand: 50m (theoretisch)
Zwei wählbare Steuermodi: Verriegelungsmodus oder Momentanmodus. Bitte wählen Sie bei der Bestellung den Steuermodus aus, den Sie benötigen.
Betriebstemperatur: -20°C bis +70°C
Maße des Gehäuse: 265 x 94 x 40 mm

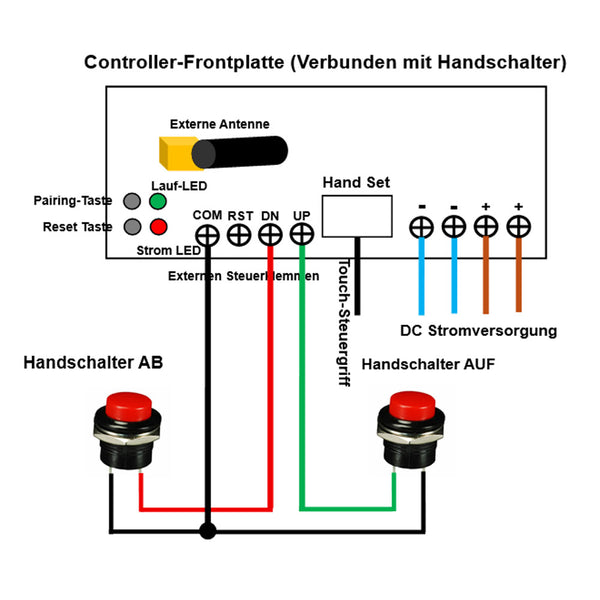

Verdrahtung:

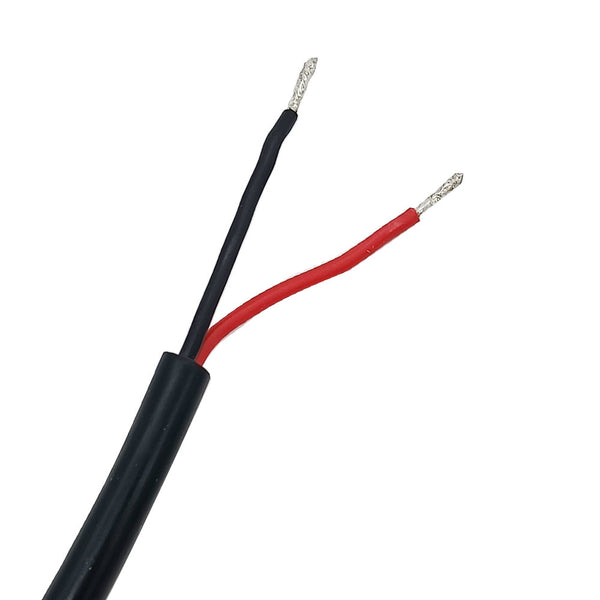

1) Verbinden sie den Pluspol der DC Stromversorgung mit dem roten Kabel des Controllers, und verbinden Sie den Minuspol der DC Stromversorgung mit dem schwarzen Kabel des Controllers.

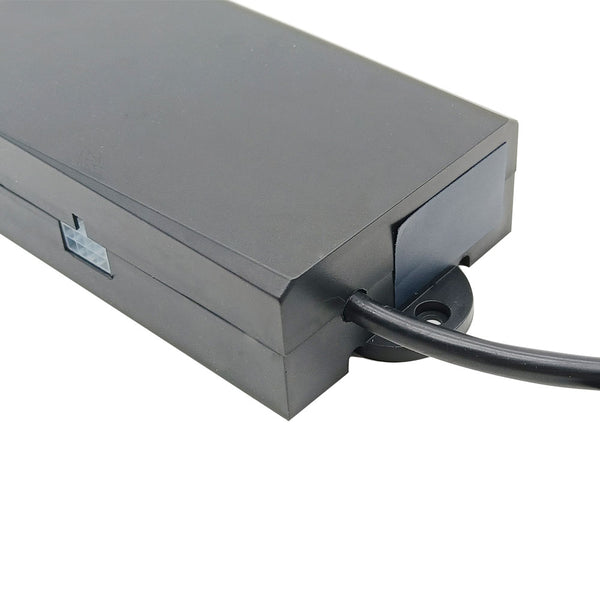

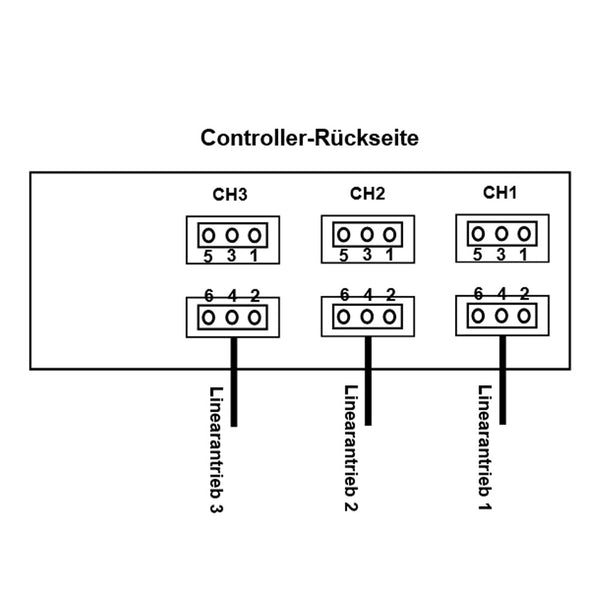

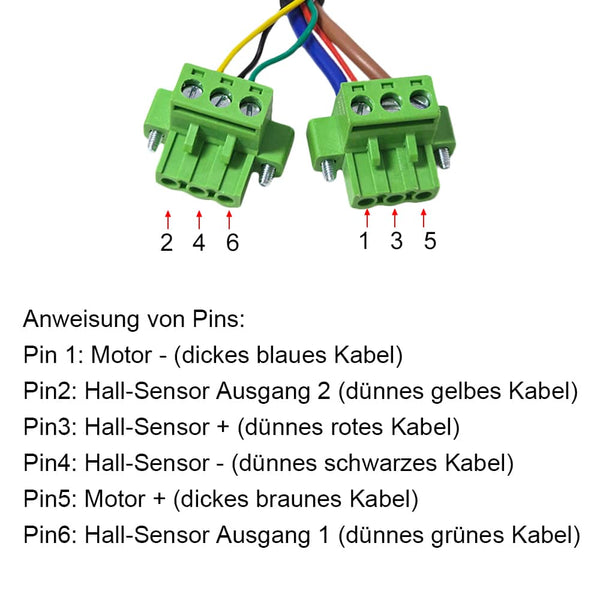

2) Stecken Sie drei Linearantriebe in die Steuerung an.

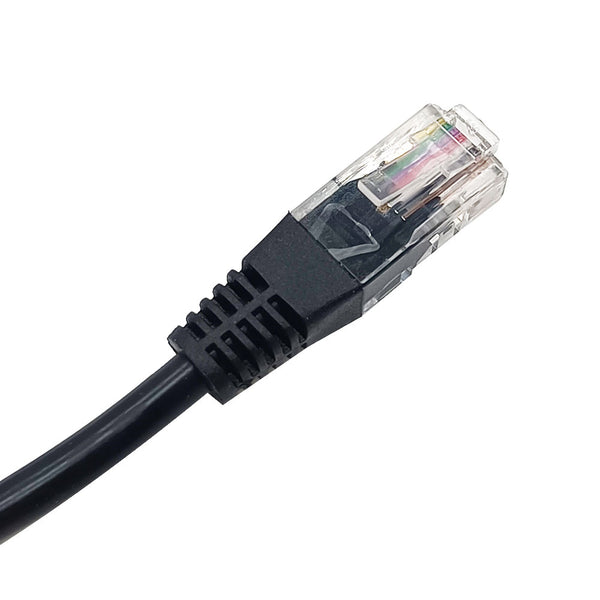

3) Stecken Sie den Steuergriff in die Steuerung.

Betrieb in verschiedenen Steuermodi: ( Der Synchronregler verfügt über zwei Steuermodi: Verriegelungsmodus und Momentanmodus. Bitte wählen Sie bei der Bestellung den Steuermodus aus, den Sie benötigen.)

1. Momentansteuerung Modus:
1.1 Bedienung über den Steuergriff:

1) Drücken und halten Sie die Taste ▲ des Steuergriffs, drei Linearantriebe fahren gleichzeitig nach außen; Lassen Sie die Taste los, drei Linearantriebe stoppen.
2) Drücken und halten Sie die Taste ▼ des Steuergriffs, drei Linearantriebe ziehen sich gleichzeitig nach innen zurück; Lassen Sie die Taste los, drei Linearantriebe stoppen.
3) Sie können auch kurz die Taste <RST> drücken, drei Linearantriebe fahren gleichzeitig nach innen in ihre ursprüngliche Position zurück.
4) Die LED-Anzeige am Steuergriff zeigt die Hubposition in Echtzeit an. Wenn beispielsweise die Zahl 030 bedeutet, dass die Linearantriebe die Hubposition von 30 cm erreicht haben.

1.2 Bedienung über die Fernbedienung:
1) Drücken und halten Sie die Taste ▲ der Fernbedienung, drei Linearantriebe fahren gleichzeitig nach außen; Lassen Sie die Taste los, drei Linearantriebe stoppen.
2) Drücken und halten Sie die Taste ▼ der Fernbedienung, drei Linearantriebe ziehen sich gleichzeitig nach innen zurück; Lassen Sie die Taste los, drei Linearantriebe stoppen.

2. Verriegelungssteuerung Modus:
2.1 Bedienung über den Steuergriff:

1) Drücken Sie die Taste ▲ des Steuergriffs, drei Linearantriebe fahren gleichzeitig nach außen, sie erreichen gleichzeitig den maximalen Hub und stoppen automatisch. Während des Betriebs können Sie auch eine beliebige Taste drücken, um drei Linearantriebe gleichzeitig zu stoppen.
2) Drücken Sie die Taste ▼ des Steuergriffs, drei Linearantriebe ziehen sich gleichzeitig nach innen zurück, sie fahren gleichzeitig vollständig ein und stoppen automatisch. Während des Betriebs können Sie auch eine beliebige Taste drücken, um drei Linearantriebe gleichzeitig zu stoppen.
3) Sie können auch kurz die Taste <RST> drücken, drei Linearantriebe fahren gleichzeitig nach innen in ihre ursprüngliche Position zurück.
4) Die LED-Anzeige am Steuergriff zeigt die Hubposition in Echtzeit an. Wenn beispielsweise die Zahl 030 bedeutet, dass die Linearantriebe die Hubposition von 30 cm erreicht haben.

2.2 Bedienung über die Fernbedienung:
1) Drücken Sie die Taste ▲ der Fernbedienung, drei Linearantriebe fahren gleichzeitig nach außen, sie erreichen gleichzeitig den maximalen Hub und stoppen automatisch. Während des Betriebs können Sie auch eine beliebige Taste drücken, um drei Linearantriebe gleichzeitig zu stoppen.
2) Drücken Sie die Taste ▼ der Fernbedienung, drei Linearantriebe ziehen sich gleichzeitig nach innen zurück, sie fahren gleichzeitig vollständig ein und stoppen automatisch. Während des Betriebs können Sie auch eine beliebige Taste drücken, um drei Linearantriebe gleichzeitig zu stoppen.

Reset-Funktion:
Wenn die LED-Anzeige am Steuergriff den Fehlercode "RST" oder "E05" anzeigt, müssen Sie das System wie folgt zurücksetzen.
Reset-Betrieb: Drücken und halten Sie die Taste ▼ des Steuergriffs für 5-10 Sekunden lang gedrückt, bis alle Linearantriebe vollständig zurückgesetzt sind und die LED-Anzeige am Steuergriff "000" anzeigt, Lassen Sie dann die Taste ▼ los.

Beschreibung der Fehlercodes :
Der Steuergriff ist mit einem LED-Anzeigebildschirm ausgestattet.
Der LED-Bildschirm zeigt "RST“ an: Abnormaler Status, Rücksetzvorgang erforderlich.
LED-Bildschirm zeigt "E01" an: Überlastung des Linearantriebs 1, prüfen Sie, ob die Last zu groß ist.
Der LED-Bildschirm zeigt "E02" an: Überlastung des Linearantriebs 2, prüfen Sie, ob die Last zu groß ist.
Der LED-Bildschirm zeigt "E03" an: Überlastung des Linearantriebs 3, prüfen Sie, ob die Last zu groß ist.
Der LED-Bildschirm zeigt "E05" an: Drei Linearantriebe sind nicht synchronisiert, und Sie müssen einen Reset-Vorgang durchführen.
Der LED-Bildschirm zeigt "E06" an: Unterspannung der Eingangsleistung, prüfen Sie, ob die Versorgungsspannung oder -leistung mit dem Linearantrieb übereinstimmt, ersetzen Sie sie durch eine geeignete Stromversorgung.
Der LED-Bildschirm zeigt "E11" an: HALL-Signal des Linearantriebs 1 anormal, prüfen Sie, ob das Verbindungskabel schlechten Kontakt hat, ersetzen Sie den Linearantrieb oder das Verbindungskabel.
Der LED-Bildschirm zeigt "E12" an: HALL-Signal des Linearantriebs 2 anormal, prüfen Sie, ob das Verbindungskabel schlechten Kontakt hat, ersetzen Sie den Linearantrieb oder das Verbindungskabel.
Der LED-Bildschirm zeigt "E13" an: HALL-Signal des Linearantriebs 3 anormal, prüfen Sie, ob das Verbindungskabel schlechten Kontakt hat, ersetzen Sie den Linearantrieb oder das Verbindungskabel.

Anmerkung:
1. Jeder Linearantrieb würde zwei Montagehalterungen benötigen, einer um den Kopf des Linearantriebs zu befestigen, und eine andere um die Unterseite des Linearantriebs zu befestigen. Dieses Kit enthält keine festen Montagehalterungen, bitte kaufen Sie diese aus dem Dropdown-Menü.
2. Sie müssen ein DC12V/100A oder DC24V/50A Schaltnetzteil verwenden, um dieses Kit mit Strom zu versorgen. Dieses Kit enthält dieses Netzteil nicht, bitte kaufen Sie es aus dem Dropdown-Menü.

Produktionszeit:
Die Linearantriebe sind kundenspezifische Produkte, und diese Produkte sind nicht auf Lager, wir brauchen 6~10 Arbeitstage, um sie nach den in Ihrer Bestellung angegebenen Parametern herzustellen.

Retoure oder Austausch:
Die Linearantriebe sind kundenspezifische Produkte, wir müssen sie gemäß den in Ihrer Bestellung angegebenen Parametern herstellen, damit wir keine Rücksendungen akzeptieren oder Bestellungen stornieren können. Bestellen Kunden ungeeignete Linearantriebe selbst, nehmen wir auch keinen Umtausch an, bitte haben Sie Verständnis.

Wir können 3D CAD Modell Dateien im STEP-Format für Linearantriebe zur Verfügung stellen. Bitte kontaktieren Sie uns per E-Mail, wenn Sie sie benötigen.
