Eine-Steuerung-Sechs Synchronisation Controller Für Sechs Schwerlast Linearantriebe/Elektrozylinder C / F (Modell 0043311)

Wenn Sie mehrere elektrische Linearantriebe zum Anheben und Absenken eines Gerätes verwenden möchten, zum Beispiel zwei, vier oder mehr Linearantriebe. Da der Hochgeschwindigkeits Gleichstrommotoren in Linearantriebe nicht mit genau der gleichen Geschwindigkeit laufen können, ist auch die Bewegungsgeschwindigkeit des Linearantriebe unterschiedlich. Wenn mehrere Linearantriebe gleichzeitig arbeiten, können ihre tatsächlichen Geschwindigkeiten nicht genau gleich sein. In diesem Fall können wir einen Synchronisation Controller verwenden um mehrere Linearantriebe so zu betreiben, dass sie synchron ansteigen oder abfallen. Sie arbeiten völlig synchron ohne Unterschied.

Wenn Sie eine Synchronisation Controller verwenden möchten, um zwei oder mehr Linearantriebe vollständig synchron zu betreiben, müssen Sie jedem Linearantriebe eingebaute Hall Effekt Sensoren hinzufügen. Und wenn Sie Hall-Effekt-Sensoren zusammen mit Linearantrieben gekauft haben, bauen wir während der Produktion Hall-Effekt-Sensoren für Sie in die Linearantriebe ein.
Wenn zwei oder mehr Linearantriebe zusammen laufen, sendet der Hallsensor Hallsignale an die Synchronisation Controller, und die Steuerung passt die Laufgeschwindigkeit jedes Linearantriebs an, sodass alle Linearantriebe mit genau der gleichen Geschwindigkeit laufen.

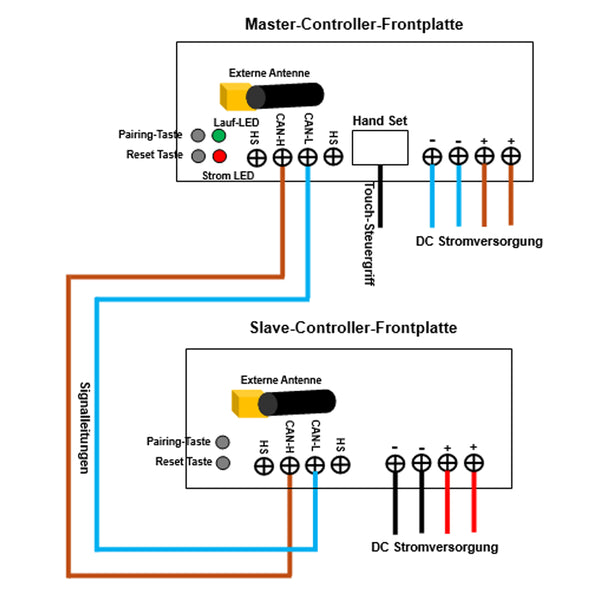

1) Verbinden Sie die Anschlüsse CAN-L und CAN-H des Master-Controllers über Signalleitungen mit den Anschlüssen CAN-L und CAN-H des Slave-Controllers.

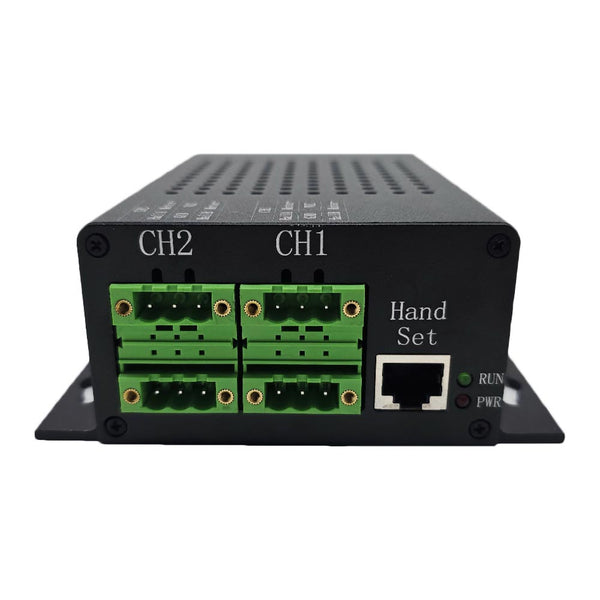

2) Stecken Sie den Touch-Steuergriff an den Anschluss des Hand-Set des Master-Controllers. (Beachten: Wenn der Steuergriff an den Anschluss des Hand-Sets des Slave-Controllers gesteckt wird, funktioniert er nicht.)

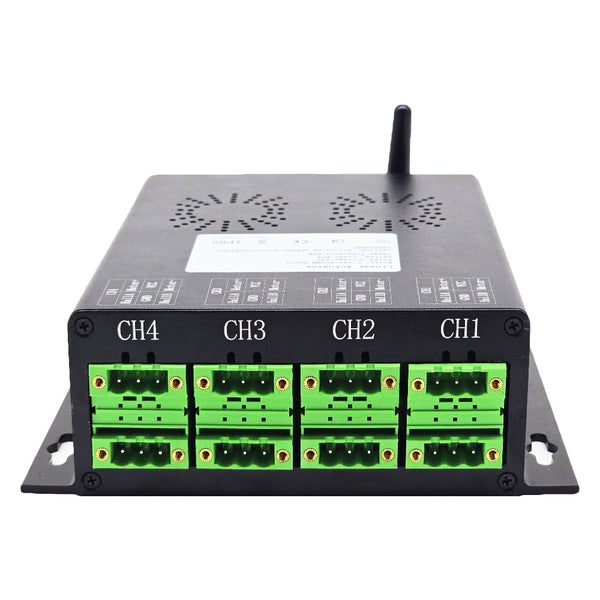

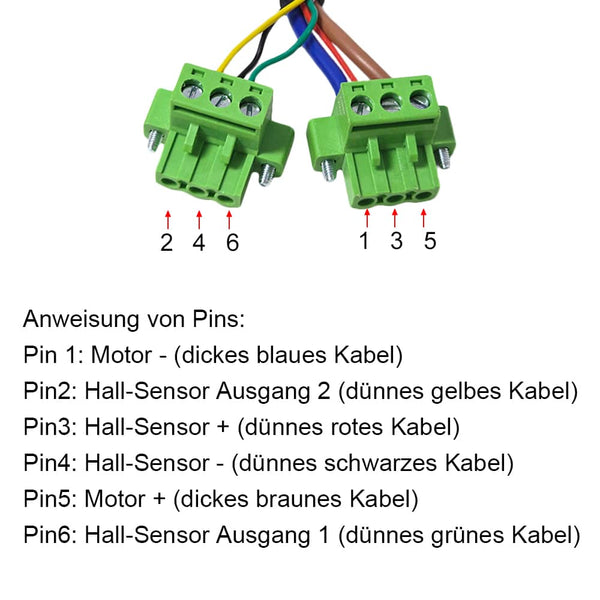

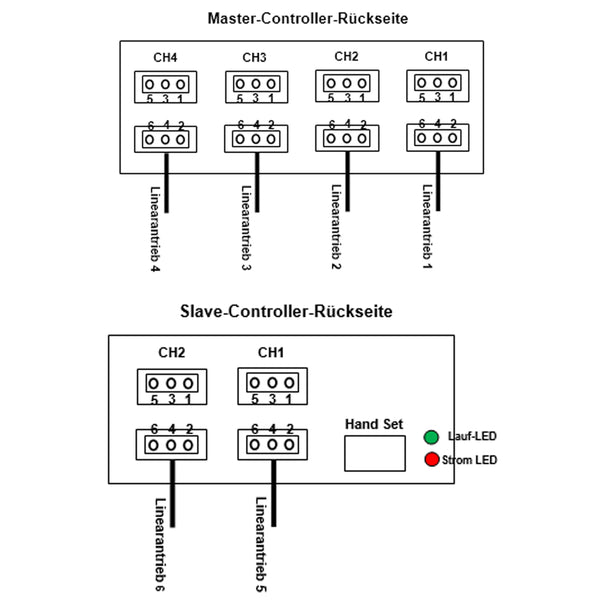

3) Wie in der Abbildung gezeigt, verbinden Sie vier Linearantriebe mit den Kanälen CH1, CH2, CH3 und CH4 am Master-Controller. Anschließend verbinden Sie die übrigen zwei Linearantriebe mit den Kanälen CH1 und CH2 am Slave-Controller. Achten Sie darauf, dass die beiden Anschlüsse jedes Antriebs in die entsprechenden zwei Ports jedes Kanals eingesteckt werden.

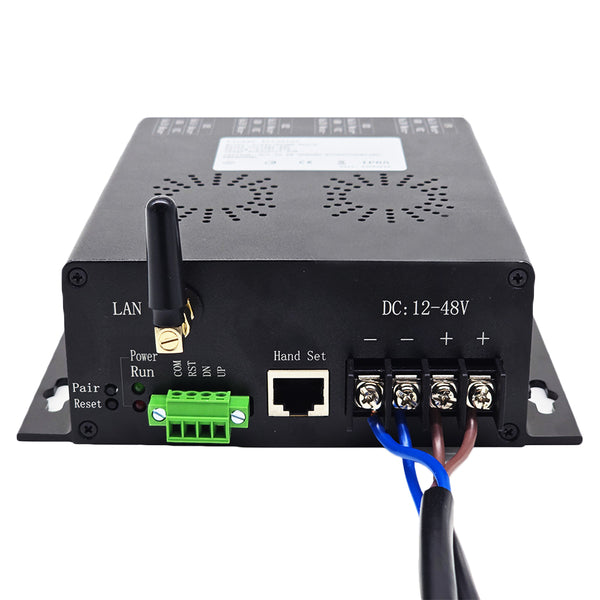

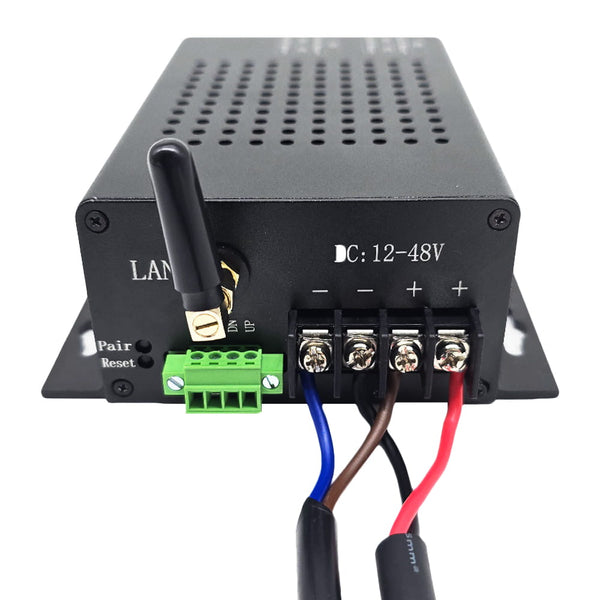

4) Verbinden Sie den Pluspol der DC-Stromversorgung mit der Klemme <+> der beiden Controller und den Minuspol der DC-Stromversorgung mit der Klemme <-> der beiden Controller.

Die Controller verfügt über zwei wählbare Steuerungsmodi, den Verriegelungsmodus und den Momentanmodus. Sie können die Steuerungsmodi wie folgt umschalten:
Drücken Sie die Pairing-Taste auf dem Controller dreimal hintereinander.

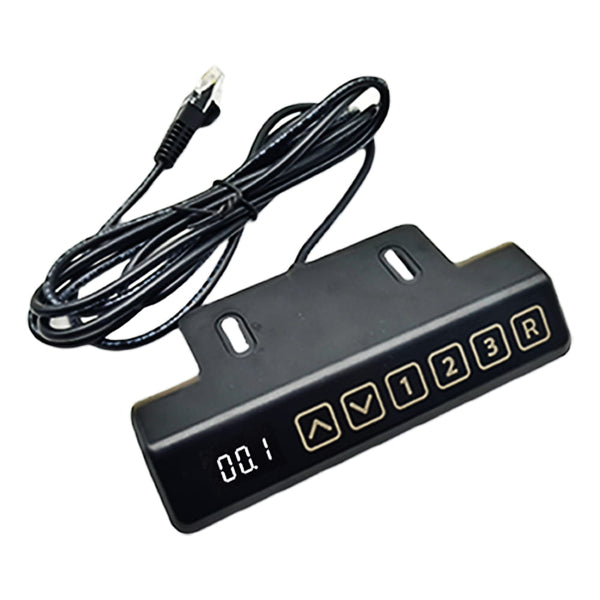

1. Bedienung über den Touch-Steuergriff:
Achtung: Der Griff wird per Touch-Steuerung bedient. Die Berührungsempfindlichkeit kann beim ersten Einschalten automatisch kalibriert werden. Beim Einschalten ist es verboten, den Griff mit den Händen zu berühren, um eine Beeinträchtigung der Empfindlichkeitskalibrierung und eine Beeinträchtigung der Betriebsempfindlichkeit zu verhindern.

1) Drücken und halten Sie die Taste ▲ der Steuergriff, alle Linearantriebe fahren gleichzeitig nach außen; Lassen Sie die Taste los, alle Linearantriebe stoppen.
2) Drücken und halten Sie die Taste ▼ der Steuergriff, alle Linearantriebe ziehen sich gleichzeitig nach innen zurück; Lassen Sie die Taste los, alle Linearantriebe stoppen.
3) Drücken Sie eine der Tasten 1, 2 oder 3 am Steuergriff. Die alle Linearantriebe bewegen sich automatisch in die mit dieser Taste gespeicherte Position und stoppen dann automatisch.
Achtung: Sie müssen sich zunächst drei Positionen dieser drei Tasten merken.
4) Die LED-Anzeige am Steuergriff zeigt die Hubpositionsdaten in Echtzeit an. Wenn beispielsweise die Zahl 03.5 bedeutet, dass die Linearantriebe die Hubposition von 35 mm erreicht haben.

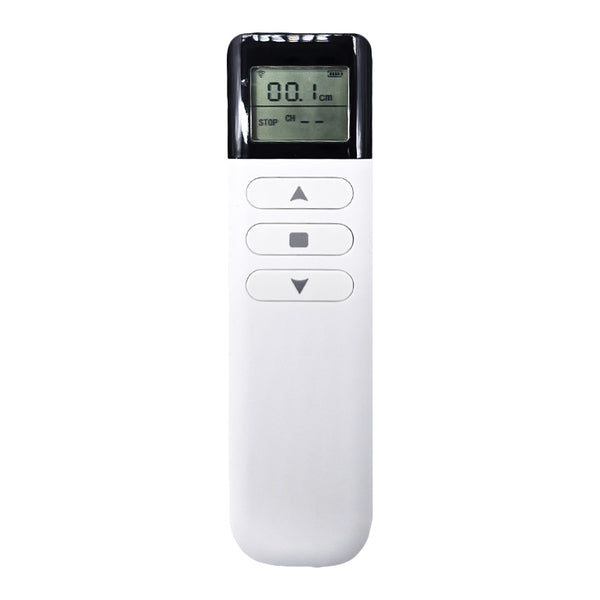

2. Bedienung über die Fernbedienung:
2.1 Wenn der Controller im Momentansteuerungsmodus arbeitet:
1) Drücken und halten Sie die Taste ▲ am Fernbedienung, alle Linearantriebe fahren gleichzeitig nach außen; Lassen Sie die Taste los, alle Linearantriebe stoppen.
2) Drücken und halten Sie die Taste ▼ am Fernbedienung, alle Linearantriebe ziehen sich gleichzeitig nach innen zurück; Lassen Sie die Taste los, alle Linearantriebe stoppen.

2.2 Wenn der Controller im Verriegelungssteuerungsmodus arbeitet:
1) Drücken Sie die Taste ▲ der Fernbedienung, alle Linearantriebe fahren gleichzeitig nach außen, sie erreichen gleichzeitig den maximalen Hub und stoppen automatisch.
2) Drücken Sie die Taste ▼ der Fernbedienung, alle Linearantriebe fahren gleichzeitig ein, sie fahren gleichzeitig vollständig ein und stoppen automatisch.
3) Während des Betriebs können Sie die Stopp-Taste oder auch eine beliebige Taste der Fernbedienung drücken, um alle Linearantriebe gleichzeitig zu stoppen.

Die LED-Anzeige der Fernbedienung zeigt die Hubpositionsdaten der Linearantriebe in Echtzeit an. Zeigt die LED-Anzeige beispielsweise UP 29.5 cm an, bedeutet dies, dass der Linearantrieb auf eine Hubposition von 295 mm ausgefahren ist. Zeigt die LED-Anzeige DN 20.0 cm an, bedeutet dies, dass der Linearantrieb auf eine Hubposition von 200 mm eingefahren ist.

1) Der Controller kann insgesamt drei Hubpositionen speichern, und jede Taste speichert eine Hubposition.
2) Fahren Sie zunächst sechs Linearantriebe auf die erste geeignete Hubposition, die Sie speichern müssen, und halten Sie dann die Taste 1 des Steuergriffs etwa 5 Sekunden lang gedrückt. Der Hubwert blinkt auf der LED-Anzeige. Das bedeutet, dass die aktuelle Hubposition bereits in der Taste 1 gespeichert ist.
3) Können Sie zwei weitere Hubpositionen in den Tasten 2 und 3 speichern, indem Sie dem oben beschriebenen Vorgang folgen.

Wenn die LED-Anzeige am Steuergriff den Fehlercode anzeigt, müssen Sie das System wie folgt zurücksetzen.
Reset-Betrieb: Drücken und halten Sie die Taste <R> des Steuergriffs oder die Taste <Reset> des Master-Controllers, bis alle Linearantriebe vollständig zurückgesetzt sind und die LED-Anzeige am Steuergriff "00.0" anzeigt. Lassen Sie dann die Taste los.

Beachten: Wir haben den Fernbedienung mit dem Controller gekoppelt vor dem Verlassen des Werks. Wenn Sie mehr Fernbedienungen koppeln möchten, gehen Sie wie folgt.
1) Drücken und halten Sie die Pairing-Taste am Master-Controller 5–6 Sekunden lang gedrückt, bis das grüne LED schnell blinkt. Dies bedeutet, dass der Controller den Lernstatus einnimmt.
2) Drücken Sie die Tasten ▲ und ▼ der Fernbedienung fünfmal hintereinander. Die CH-Position auf der LED-Anzeige der Fernbedienung wechselt von -- auf 00, steigt dann schrittweise an und wechselt schließlich wieder auf --. Der Controller beendet den Pairing-Status automatisch. Dies bedeutet, dass die Kopplung erfolgreich ist.
3) Der Controller kann mehrere Fernbedienungen mit verschiedenen kodes lernen.

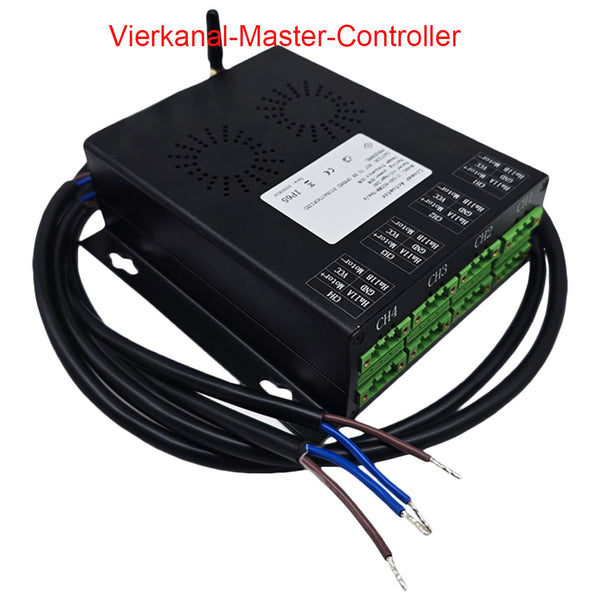

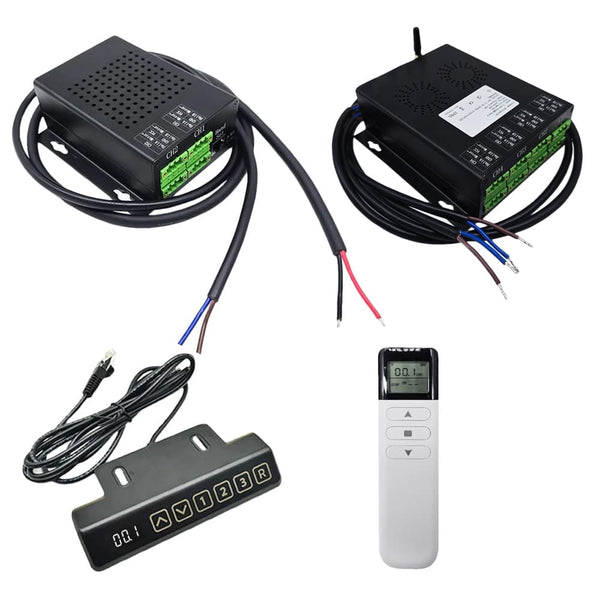

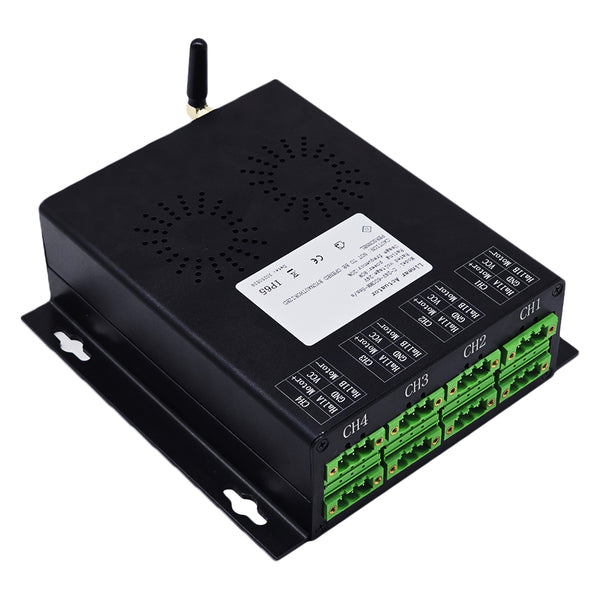

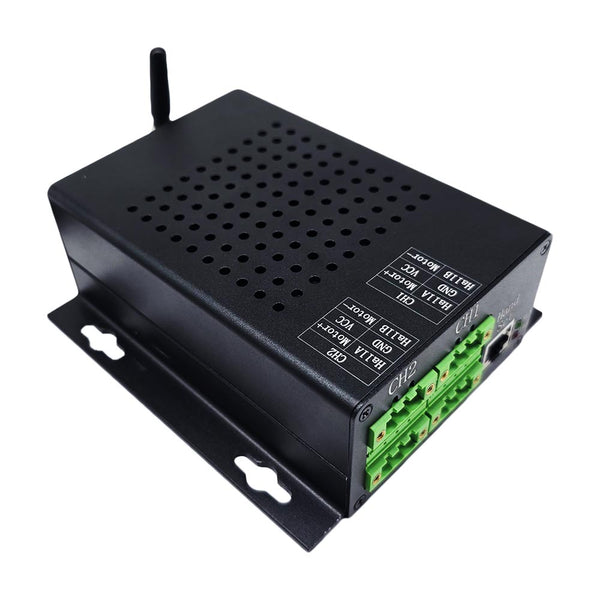

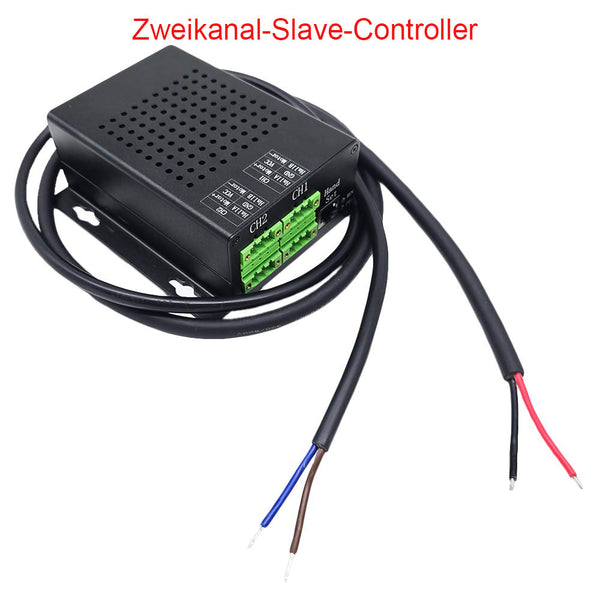

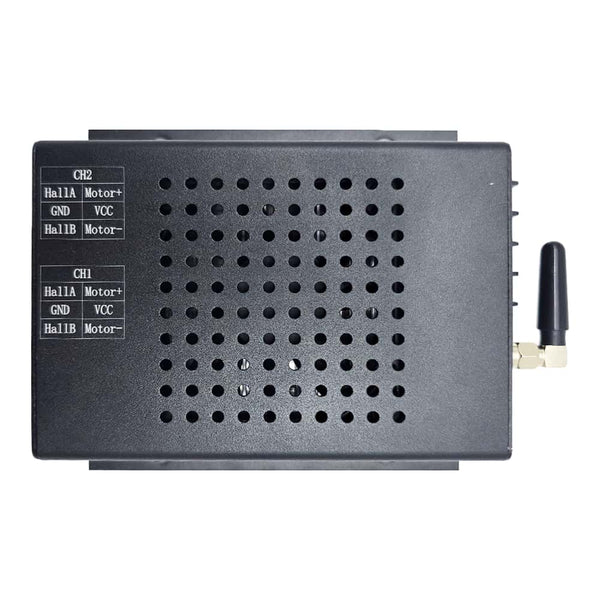

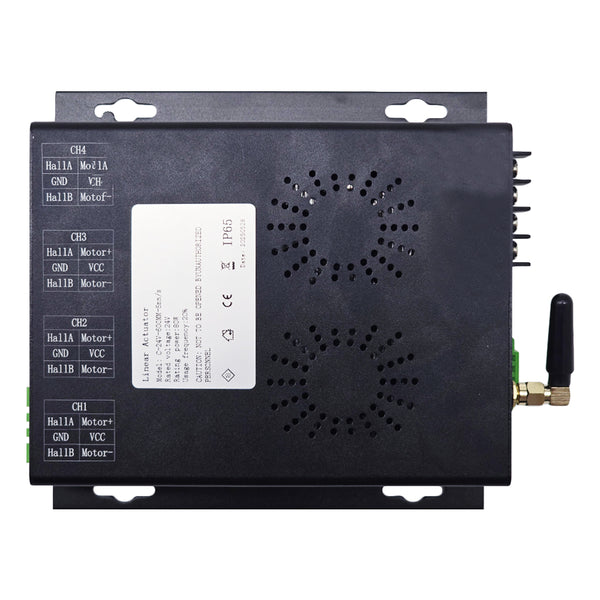

2 x Synchronisation Controller (Ein Vierkanal-Master-Controller und ein Zweikanal-Slave-Controller, Eine-Steuerung-Sechs, für 6 Linearantriebe C / F mit Hall Effekt Sensors)
1 x Touch-Steuergriff
1 x Fernbedienung (CH-3)
1 x Bedienungsanleitung
Beachten: Sechs Linearantriebe C / F Sind nicht enthalten, bitte separat bestellen. Alle Linearantriebe müssen mit dem Synchronregler verbunden werden, damit das System ordnungsgemäß funktioniert.
