Video zur Produktbedienungsdemonstration:
Zugtest Schubtest
Messen Sie den Arbeitsstrom bei verschiedenen Schubkräften
Linearantrieb vertikal an unterer flacher Plattenhalterung montieren.
Lieferumfang:
1 x Linearantrieb B3
1 x Magnetschaltersteuerung
2 x Elektronischer Magnetschalter Sensor
1 x Bedienungsanleitung
Einführung:
Dies ist ein Linearantrieb mit einstellbarem Hub. Er ist mit zwei externen Magnetschaltern ausgestattet, die frei gleiten können. Durch die Einstellung der Position dieser beiden Magnetschaltern kann der Linearantrieb gesteuert werden, um innerhalb der eingestellten Hublänge zu arbeiten. Beispielsweise können Sie einen Linearantrieb mit einem Hub von 500 mm so einstellen, dass er sich innerhalb eines Hubbereichs von 150 mm bis 400 mm bewegt.
Applikation:
Hauptsächlich verwendet für Türen, Fenster, Keller, Falltüren, Solar-Tracking-Systeme, medizinische Geräte, Landmaschinen, Fahrzeuge, Schiffe, Aufzugsplattformen, Hubtische, TV-Aufzüge, Roboter, Schränke, Massagesofas, elektrische Betten, medizinische Stühle und andere elektrische Geräte. Es kann diese Geräte öffnen, schließen, schieben, ziehen, anheben und absenken.
Es kann hydraulische und pneumatische Produkte ersetzen, um den Stromverbrauch zu sparen.
Kennzeichen:
Hochwertige Produkte und hochwertige Dienstleistungen
Hochfestes verschleißfestes Getriebe
Teleskoprohr und Außenrohr aus Aluminiumlegierung, gute Korrosionsbeständigkeit
Robustes Design, Hochleistungs Gleichstrommotor
Starker Schub, bis zu 6000N / 600 kg bei 3.5mm/s
Mehrere Geschwindigkeits optionen, von 3.5 mm/s bis 100 mm/s
Mehrere Hublänge optionen, von 10 mm bis 2000 mm
Wir können jede Hublänge von 10 mm bis 1000 mm anpassen, z. B. 770 mm, 1250 mm, 1850 mm usw.
Fortschrittliche wasserdichte und staubdichte Technologie
Niedrige Stromverbrauch und niedrige Lärm

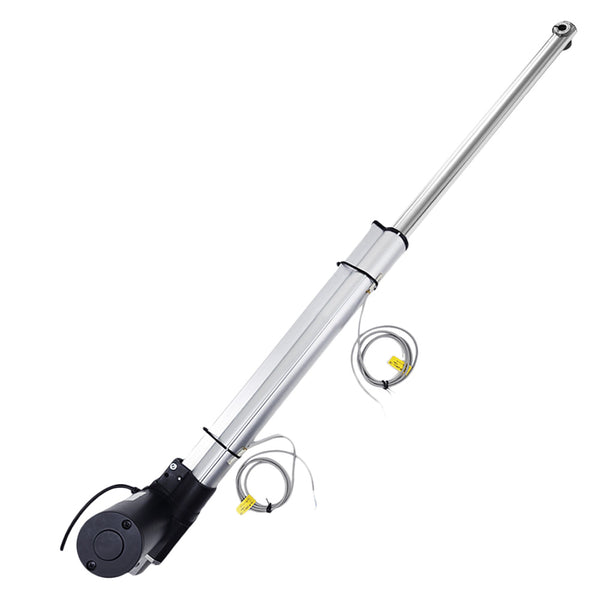

Ausgestattet mit zwei externen Magnetschaltern, die frei gleiten können, kann der Linearantrieb durch die Einstellung der Position dieser beiden Magnetschaltern gesteuert werden, um innerhalb der eingestellten Hublänge zu arbeiten.
Externe Magnetschaltern müssen in Verbindung mit der Magnetschaltersteuerung verwendet werden.
Eingebaute zwei Endlagenschalter, der Linearantrieb stoppt automatisch wenn die Hubstange die Endposition erreicht.
Mit Selbsthemmungsfunktion, um die Lastposition nach dem Stopp zu halten, und es ist keine Stromversorgung erforderlich.
Wartungsfrei
Spezifikationen:
Optionale Arbeitsspannung: 12V DC oder 24V DC. Sofern Sie nicht nur eine 12V Stromversorgung zur Verfügung haben, empfehlen wir Ihnen, einen Linearantrieb mit 24V Arbeitsspannung zu wählen.
Hubbereich: 350 mm
Optionale Geschwindigkeit: 3.5±0.5mm/s, 5±1mm/s, 7±1.5mm/s, 9±2mm/s, 14±3mm/s, 18±4mm/s, 28±6mm/s, 38±8mm/s, 50±10mm/s, 100±20mm/s
Das Obige ist die Geschwindigkeit ohne Last, und die tatsächliche Arbeitsgeschwindigkeit wird sich allmählich verlangsamen, wenn die Last zunimmt.
Max. Last: 6000N / 600 kg bei 3.5mm/s
Linearantrieb kann maximale Tragfähigkeit erreichen, wenn es in vertikaler Richtung arbeitet, und die Zugkraft ist geringer als die Schubkraft.
Leerlaufstrom: 1~2A bei 12V oder 0.5~1A bei 24V
Volllaststrom: 6~12A bei 12V oder 3~6A bei 24V
Bitte verwenden Sie ein 12V/10A oder 24V/5A Netzteil,um den Linearantrieb mit Strom zu versorgen.
Wellendurchmesser: 24mm
Der Durchmesser der Befestigungslöcher für die Front- und Rückverbinder: 10 mm
Gehäusematerial: Aluminiumlegierung
Hubstangenmaterial: Aluminiumlegierung
Zahnradmaterial: Polymer-Kunststoff
Motortyp: Gebürsteter Gleichstrommotor
Der Frontsteckverbinderstil kann angepasst werden: Standardmäßig ist es ein Steckverbinder mit offenem Loch, der mit Schlitzstecker, Innengewindestecker usw. angepasst werden kann. Sie können Zeichnungen zur Anpassung bereitstellen.
Die Ausrichtung der Front- und Rücksteckverbinder ist standardmäßig; wir können sie während der Produktion entsprechend den Kundenanforderungen um 90 Grad drehen.
Einschaltdauer: 10%, max. 3 Minuten Dauerbetrieb
Lebensdauer: ca. 25.000 Zyklen
Stromkabel: Gewöhnlicher zweiadriger Draht
Kabellänge: 1000±10% mm, die Länge kann auch an Ihre spezifischen Anforderungen angepasst werden.
Zertifizierungen: CE
Umgebungstemperatur: -26℃ bis 85℃
Betriebsgeräusch: ca. 42dB~46dB (Linearantriebe mit unterschiedlichen Parametern haben unterschiedliche Geräuschpegel.)
Schutzklasse: IP54, nicht für den Außenbereich geeignet.

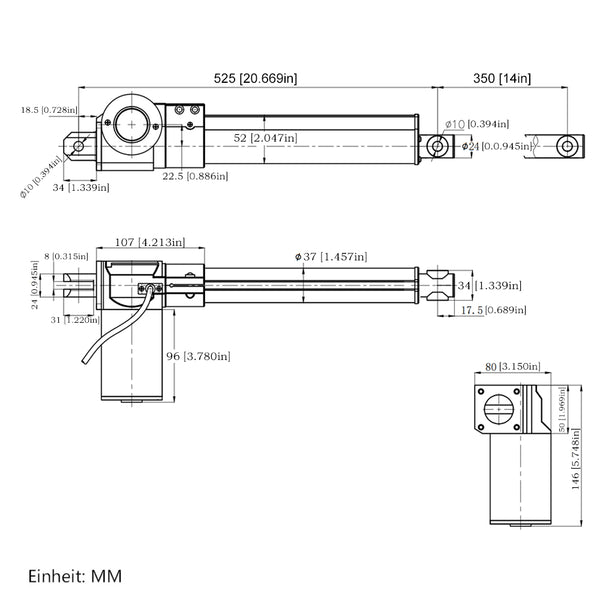

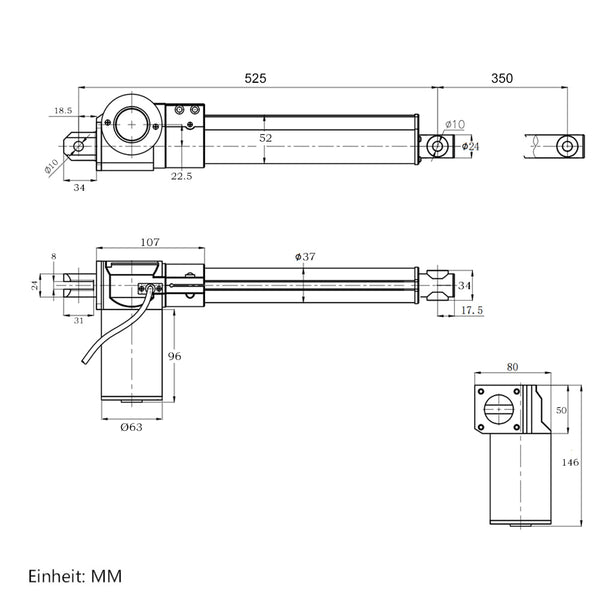

Hub und Länge (Modell 0041533-3):
Hub: 350 mm
Einzugslänge: Wenn der Linearantrieb vollständig eingefahren ist, beträgt der Mittenabstand zwischen den beiden Montagelöchern 525 mm.
Ausfahrlänge: Wenn der Linearantrieb vollständig ausgefahren ist, beträgt der Mittenabstand zwischen den beiden Montagelöchern 875 mm.
Der Linearantrieb verfügt über zwei eingebaute Endschalter. Wenn der Linearantrieb vollständig eingefahren oder ausgefahren ist, stoppt er automatisch.
Wir können die Position der eingebauten Endschalter während der Produktion anpassen, um die vom Kunden angegebenen Hub- und Einzugslängen zu erreichen. Geben Sie beispielsweise die Hublänge von 320 mm und die Einzugslänge von 550 mm an.
Beachten: Die angegebene Einzugslänge muss größer als die ursprüngliche Länge sein, und der angegebene Hub muss kleiner als der ursprüngliche Hub sein.

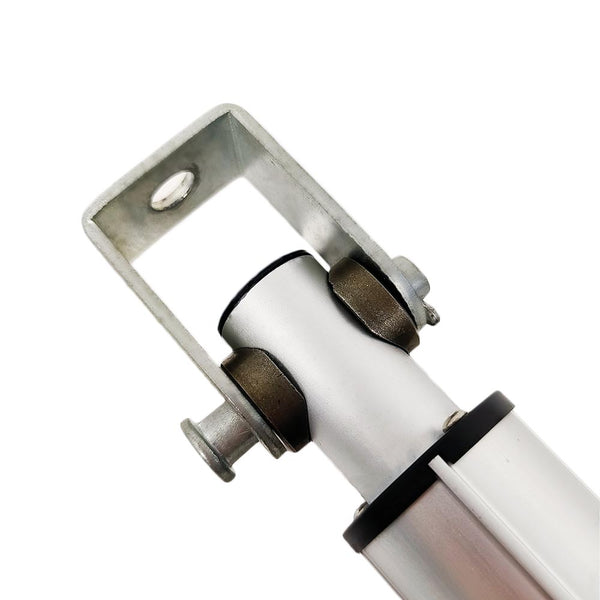

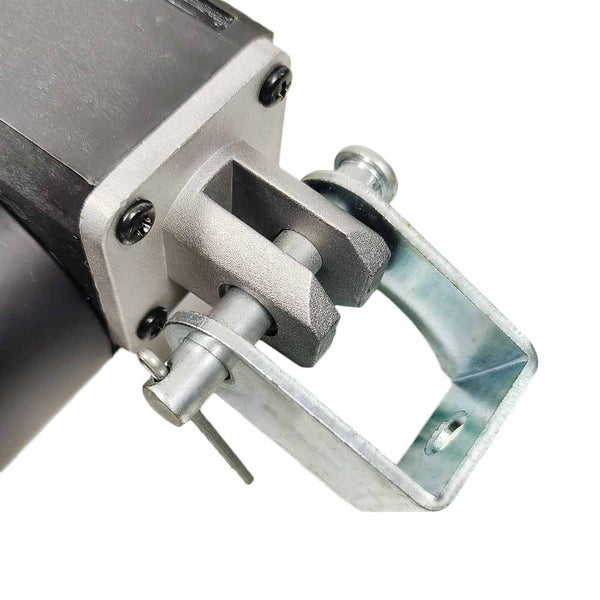

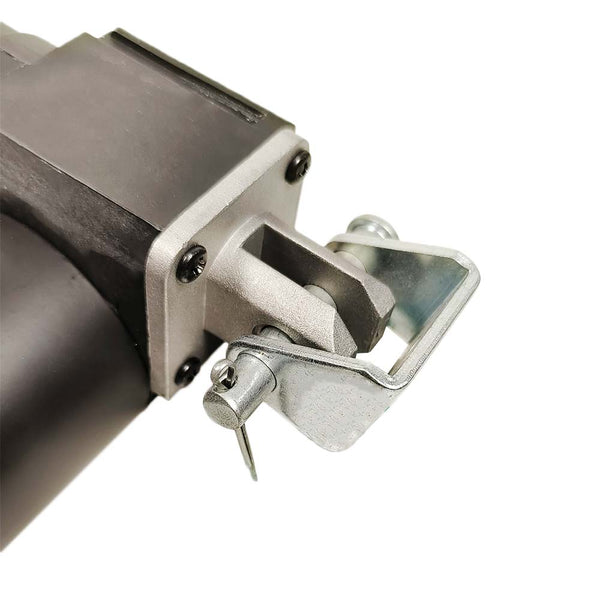

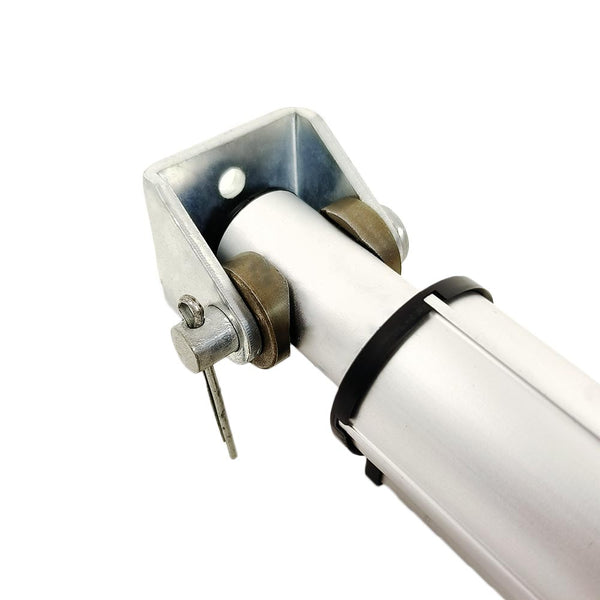

Montagehalterungen:
1. Dieser Linearantrieb enthält keine festen Montagehalterungen. klicken Sie bitte hier um sie zu kaufen.
2. Jeder Linearantrieb würde zwei Montagehalterungen benötigen, einer um den Kopf des Linearantriebs zu befestigen, und eine andere um die Unterseite des Linearantriebs zu befestigen.

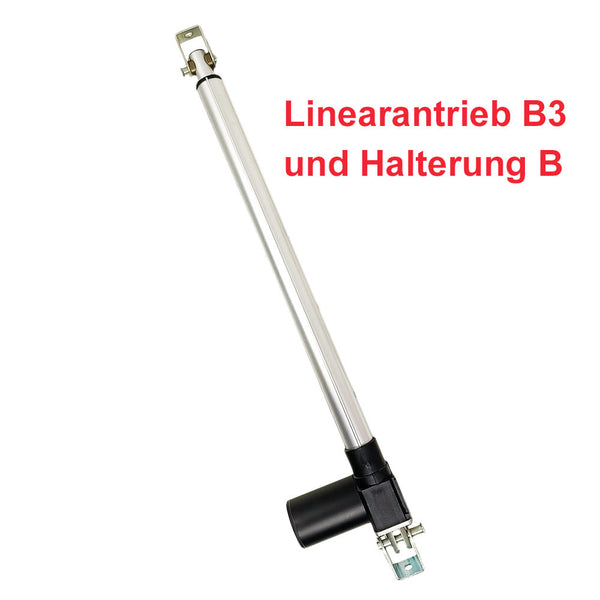

3. Kompatible Montagehalterungen: Halterung B und Halterung D .
4. Dieser Linearantrieb ist auch mit zwei flachen Montagehalterungen kompatible: Flache Platten Halterung zur Fixierung des Kopfes (Modell 0043073) und Flache Platten Halterung zur Fixierungder Unterseite (Modell 0043074) .

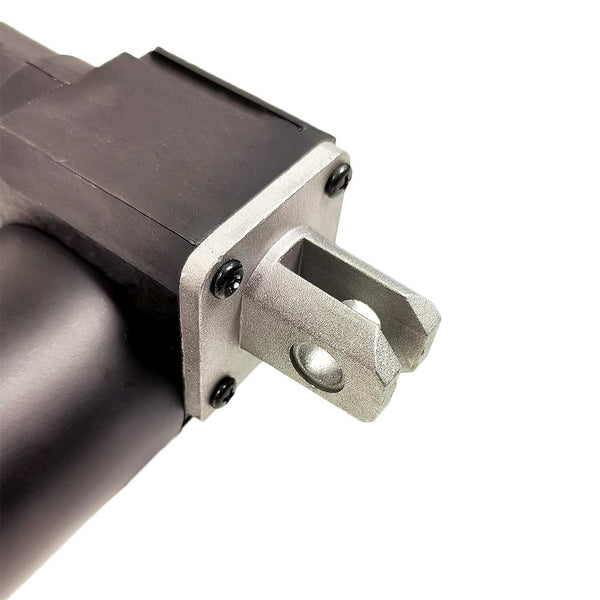

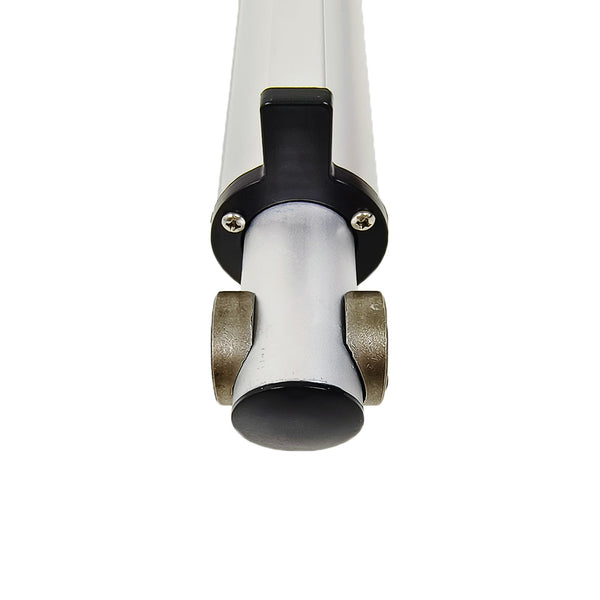

5. Der Frontsteckverbinderstil des Linearantriebs kann angepasst werden: Standardmäßig ist es ein Steckverbinder mit offenem Loch, der mit Schlitzstecker, Innengewindestecker usw. angepasst werden kann. Und Sie können Zeichnungen zur Anpassung bereitstellen. Wenn Sie eine Anpassung benötigen, klicken Sie hier , um die Anpassungsoption zu erwerben.
6. Die Fischaugen Gelenklager des Linearantriebs kann individuell angepasst und in Kombination mit dem Innengewindestecker verwendet werden. Wenn Sie eine Anpassung benötigen, klicken Sie hier , um die Anpassungsoption zu erwerben.
7. Die Ausrichtung der Front- und Rücksteckverbinder ist standardmäßig; wir können sie während der Produktion entsprechend den Kundenanforderungen um 90 Grad drehen. Um den Frontstecker um 90 Grad zu drehen, klicken Sie hier , um die Drehoption zu erwerben.
Anmerkung:
1. Wenn Sie ein Netzteil für den Linearantrieb benötigen, klicken Sie bitte hier um sie zu kaufen.
2. Wenn Sie einen Fernbedienungsschalter verwenden möchten, um Linearantriebe drahtlos zu bedienen, klicken Sie bitte hier um zu kaufen.
Unterschiedliche Geschwindigkeiten und entsprechender Maximaler Schubkraft:
| Leerlaufdrehzahl | Volllastgeschwindigkeit | Maximaler Schubkraft | Selbsthemmungskraft |
| 3.5mm/s | 3mm/s | 6000N / 600 kg | 7000N / 700 kg |
| 5mm/s | 3.5mm/s | 6000N / 600 kg | 6500N / 650 kg |
| 7mm/s | 5mm/s | 3500N / 350 kg | 3900N / 390 kg |
| 9mm/s | 7mm/s | 3000N / 300 kg | 3300N / 330 kg |
| 14mm/s | 10mm/s | 2500N / 250 kg | 2800N / 280 kg |
| 18mm/s | 13mm/s | 1500N / 150 kg | 1700N / 170 kg |
| 28mm/s | 20mm/s | 1200N / 120 kg | 1400N / 140 kg |
| 38mm/s | 26mm/s | 1000N / 100 kg | 1100N / 110 kg |
| 50mm/s | 35mm/s | 600N / 60 kg | 600N / 60 kg |
| 100mm/s | 70mm/s | 300N / 30 kg | 200N / 20 kg |
Anmerkung:
1. Die obigen Daten sind die maximale Tragfähigkeit, die erreicht werden kann, wenn der Linearantrieb in vertikaler Richtung läuft. Wenn das Gewicht Ihrer Ausrüstung (z. B. einer Kellertür) 100 kg beträgt und Sie einen Linearantrieb zum Öffnen dieser Tür verwenden möchten, müssen Sie die tatsächlich auf den Linearantrieb wirkende Kraft gemäß Ihrer Installationsmethode berechnen. Diese Kraft beträgt in der Regel das 2-5 fache des Gewichts der Kellertür. Wenn Sie nicht wissen, wie man es berechnet, wenden Sie sich bitte an uns, um Hilfe zu erhalten.
2. Das Obige ist die Geschwindigkeit ohne Last, und die tatsächliche Arbeitsgeschwindigkeit wird sich allmählich verlangsamen, wenn die Last zunimmt. Die Geschwindigkeit bei voller Last beträgt etwa 60–70% der Geschwindigkeit ohne Last.
3. Unterschiedliche Geschwindigkeiten entsprechen unterschiedlichen Höchstlasten. Bitte wählen Sie die richtige Geschwindigkeit entsprechend der Geschwindigkeit und der maximalen Belastung, die Sie benötigen.
4. Linearantriebe sind nicht für den Dauerbetrieb mit maximaler Last geeignet, wir empfehlen ihn bei etwa der Hälfte der Maximallast arbeiten zu lassen, um eine längere Lebensdauer zu erreichen.
5. Bei Linearaktuatoren mit einem Hub von mehr als 500 mm sollten Sie sie normalerweise nicht mit ihrem maximalen Hub unter schweren Lasten arbeiten lassen. Wenn Sie einen Hub von 600 mm wünschen, empfehlen wir Ihnen, einen Linearantrieb mit einem Hub von 700-800 mm zu wählen.
6. Die maximale Zugkraft der Linearantrieb ist etwas geringer als seine maximale Schubkraft.
Verdrahtung:
Sie müssen einen Manueller Schalter oder einen Fernschalter anschließen, um den Linearantrieb zu bedienen.
1) Verbinden Sie zwei Drähte der DC Stromversorgung an des zwei Klemmen <Stromversorgung> der Manueller Schalter oder Fernschalter.
2) Verbinden Sie des zwei Klemmen <Stromversorgung> der Magnetschaltersteuerung an des zwei Klemmen <Motor> der Manueller Schalter oder Fernschalter.
3) Verbinden Sie zwei Drähte der Linearantrieb an des zwei Klemmen <Motor> der Magnetschaltersteuerung. Sie können diese beiden Drähte austauschen, um die Bewegungsrichtung des Linearantriebs zu ändern.
4) Verbinden Sie zwei Drähte des eines Magnetschalters an des zwei Klemmen <Magnetschalter 1> der Magnetschaltersteuerung und verbinden Sie zwei Drähte des eines anderen Magnetschalter an des zwei Klemmen <Magnetschalter 2> der Magnetschaltersteuerung.
Anmerkung: Die beiden Drähte des Magnetschalters können nicht umgekehrt angeschlossen werden, für die spezifische Verdrahtung folgen Sie bitte dem Anschlussdiagramm unten.
Bedienung:
1. Der Bedienung durch den Manueller Schalter:
Drücken und halten die Taste <Auf> am Manueller Schalter : Linearantrieb fährt nach außen aus, wenn er sich in die Position des eines Magnetschalter bewegt, Linearantrieb stoppt automatisch.
Drücken und halten die Taste <Ab> am Manueller Schalter : Linearantrieb fährt nach innen ein, wenn er sich in die Position des eines anderen Magnetschalter bewegt, Linearantrieb stoppt automatisch.
2. Der Bedienung durch den Fernschalter:
Drücken und halten die Taste ▲ am Fernbedienung: Linearantrieb fährt nach außen aus, wenn er sich in die Position des eines Magnetschalter bewegt, Linearantrieb stoppt automatisch.
Drücken und halten die Taste ▼ am Fernbedienung: Linearantrieb fährt nach innen ein, wenn er sich in die Position des eines anderen Magnetschalter bewegt, Linearantrieb stoppt automatisch.

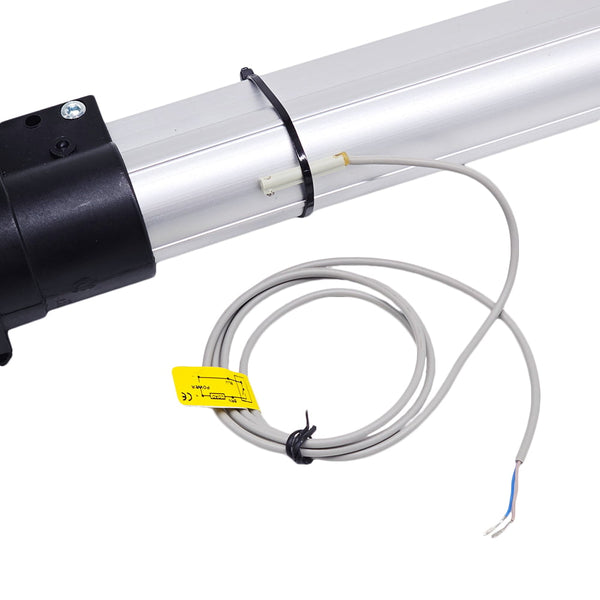

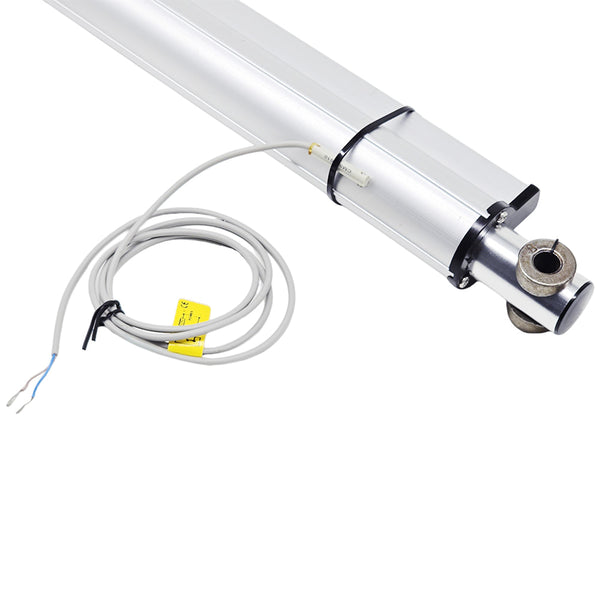

Wie man die Position des Magnetschalters einstellt:
Sie können die Befestigungsbänder des Magnetschalters lösen, den Magnetschalter anschließend an eine geeignete Position verschieben und die Befestigungsbänder wieder festziehen.
Anmerkung: Wenn die Positionen der beiden Magnetschalter vertauscht sind, tauschen Sie bitte ihre Positionen.
Produktionszeit:
Die Linearantriebe sind kundenspezifische Produkte, und diese Produkte sind nicht auf Lager, wir brauchen 3~7 Arbeitstage, um sie nach den in Ihrer Bestellung angegebenen Parametern herzustellen.
Retoure oder Austausch:
Die Linearantriebe sind kundenspezifische Produkte, wir müssen sie gemäß den in Ihrer Bestellung angegebenen Parametern herstellen, damit wir keine Rücksendungen akzeptieren oder Bestellungen stornieren können. Bestellen Kunden ungeeignete Linearantriebe selbst, nehmen wir auch keinen Umtausch an, bitte haben Sie Verständnis.
Wir können 3D CAD Modell Dateien im STEP-Format für Linearantriebe zur Verfügung stellen. Bitte kontaktieren Sie uns per E-Mail, wenn Sie sie benötigen.
