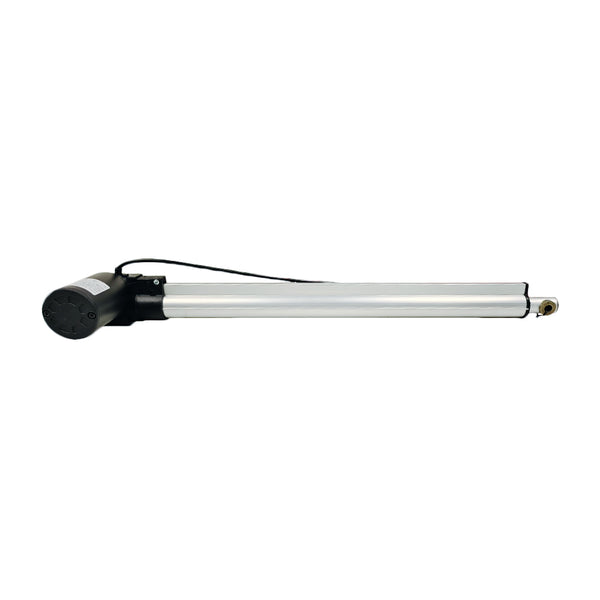

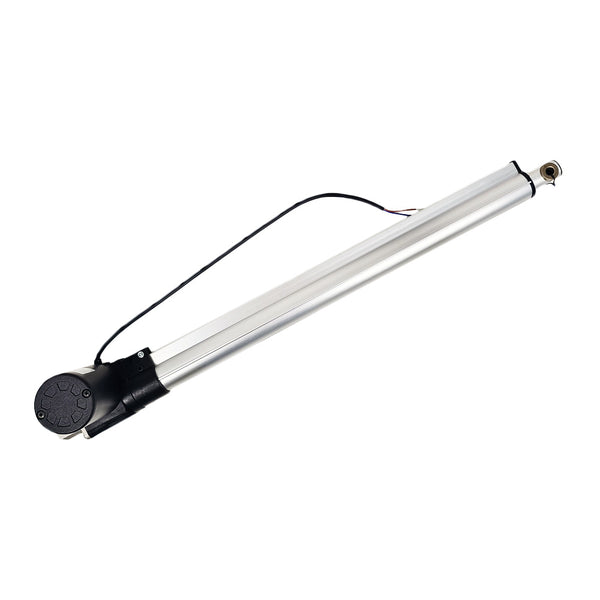

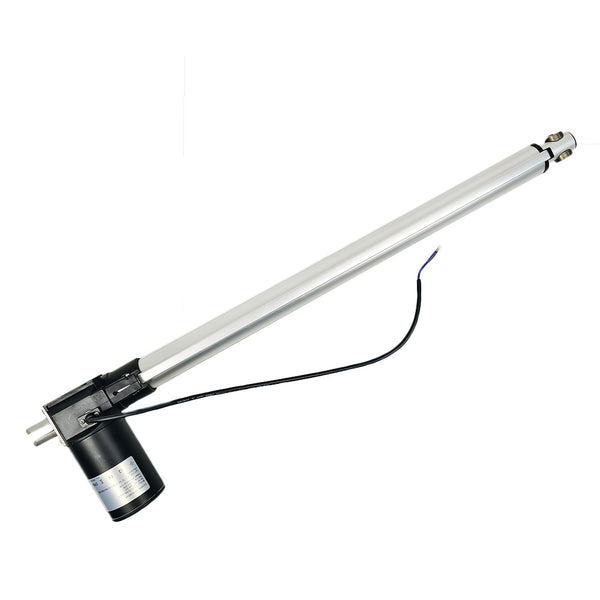

Dieser industrielle elektrische Linearantrieb mit 500 mm Hub wurde speziell für Kellertür-Szenarien entwickelt. Er liefert eine maximale Schubkraft von 6000 N und verfügt über keine Zugfunktion.
Wenn der Linearantrieb sich im vollständig eingefahrenen Zustand befindet,
falls ein Stromausfall eintritt, kann der Linearantrieb manuell ausgefahren
oder eingefahren werden, um die Kellertür manuell zu öffnen oder zu
schließen.
Wenn der Linearantrieb sich im ausgefahrenen Zustand befindet, falls ein
Stromausfall eintritt, bleibt der Linearantrieb stationär. Der Linearantrieb
kann manuell ausgefahren werden, um die Kellertür zu öffnen, aber er kann
nicht manuell eingefahren werden, um die Kellertür zu schließen. Sie müssen
warten, bis die Stromversorgung wiederhergestellt ist, bevor Sie den
Linearantrieb betätigen können, um ihn einzufahren und die Kellertür zu
schließen.
Hauptmerkmale:
- Hochwertige Produkte und hochwertige Dienstleistungen
- Teleskoprohr und Außenrohr aus Aluminiumlegierung, gute Korrosionsbeständigkeit
- Robustes Design, Hochleistungs Gleichstrommotor
- Starker Schub, bis zu 5500 N / 550 kg bei 5mm/s (ohne Zugkraft)
- Vier Geschwindigkeitsoptionen, 5±1mm/s, 7±1.5mm/s, 9±2mm/s, 14±3mm/s
- Mehrere Hublänge optionen, von 10 mm bis 2000 mm (Wir können jede Hublänge von 10 mm bis 2000 mm anpassen, z. B. 270 mm, 380 mm, 460 mm usw.)
- Fortschrittliche wasserdichte und staubdichte Technologie
- Niedrige Stromverbrauch und niedrige Lärm
- Eingebaute zwei Endlagenschalter, der Linearantrieb stoppt automatisch wenn die Hubstange die Endposition erreicht.
- Eingebauter Endschalter-Signalausgang ist optional
- Eingebauter Hallsensor ist optional, sodass Sie mit dem Synchronregler 2, 4 oder mehr Linearantriebe voll synchron betreiben können
- Der Frontsteckverbinderstil kann angepasst werden: Standardmäßig ist es ein Steckverbinder mit offenem Loch, der mit Schlitzstecker, Innengewindestecker usw. angepasst werden kann. Sie können Zeichnungen zur Anpassung bereitstellen
- Die Ausrichtung der Front- und Rücksteckverbinder ist standardmäßig; wir können sie während der Produktion entsprechend den Kundenanforderungen um 90 Grad drehen
- Mit Selbsthemmungsfunktion, um die Lastposition nach dem Stopp zu halten, und es ist keine Stromversorgung erforderlich
- Wartungsfrei
Bedienung
Wenn das braune Stromkabel mit dem Pluspol der Gleichstromversorgung und
das blaue Stromkabel mit dem Minuspol der Gleichstromversorgung
verbunden wird, fährt die Hubstange nach außen aus. Nach dem Umpolen der
Versorgungsspannung fährt die Hubstange nach innen ein.
Wenn der Linearantrieb sich im vollständig eingefahrenen Zustand
befindet, falls ein Stromausfall eintritt, kann die Hubstange manuell
ausgefahren oder eingefahren werden, um die Kellertür manuell zu öffnen
oder zu schließen.
Wenn der Linearantrieb sich im ausgefahrenen Zustand befindet, falls ein
Stromausfall eintritt, bleibt der Linearantrieb stationär. Die Hubstange
kann manuell ausgefahren werden, um die Kellertür zu öffnen, aber er
kann nicht manuell eingefahren werden, um die Kellertür zu schließen.
Sie müssen warten, bis die Stromversorgung wiederhergestellt ist, bevor
Sie den Linearantrieb betätigen können, um ihn einzufahren und die
Kellertür zu schließen.
Beachten: Nachdem die Hubstange manuell ausgefahren wurde, muss sie
manuell in ihre Ausgangsposition zurückgeschoben werden. Dies ist
hilfreich für die nächste Operation nach der Wiederherstellung der
Stromversorgung.

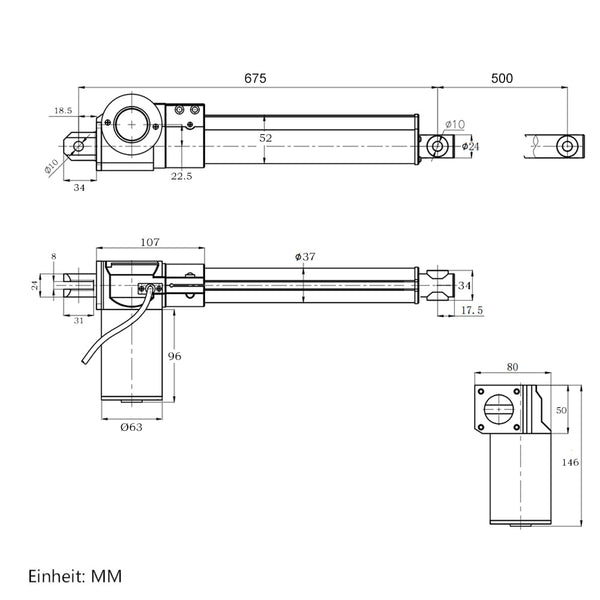

Hub und Länge (Modell 0041516-7)
| Parameter | Wert |
|---|---|
| Hub | 500 mm |
| Einzugslänge | 675 mm (Mittenabstand zwischen den beiden Montagelöchern, wenn der Linearantrieb vollständig eingefahren ist) |
| Ausfahrlänge | 1175 mm (Mittenabstand zwischen den beiden Montagelöchern, wenn der Linearantrieb vollständig ausgefahren isthren ist) |
Der Linearantrieb verfügt über zwei eingebaute Endschalter. Wenn der
Linearantrieb vollständig eingefahren oder ausgefahren ist, stoppt er
automatisch.
Wir können die Position der eingebauten Endschalter während der
Produktion anpassen, um die vom Kunden angegebenen Hub- und
Einzugslängen zu erreichen.
Beachten 1: Der angegebene Hub muss kleiner sein als der Standardhub des bestellten Aktuators. Beispielsweise ist ein angegebener Hub von 480 mm kleiner als der Standardhub des bestellten Aktuators (500 mm). In diesem Fall wird die Einzugslänge entsprechend reduziert, sodass sich eine endgültige Einzugslänge von 655 mm ergibt. Alternativ können Sie die ursprüngliche Standard-Einzugslänge von 675 mm beibehalten.
Beachten 2: Die angegebene Einzugslänge muss kleiner sein als die Standard-Einzugslänge des bestellten Aktuators. Beispielsweise ist eine angegebene Einzugslänge von 645 mm kleiner als die Standard-Einzugslänge des bestellten Aktuators (675 mm). In diesem Fall muss der Hub ebenfalls entsprechend reduziert werden, sodass sich ein endgültiger effektiver Hub von 470 mm ergibt.
Produktspezifikationen
| Parameter | Wert |
|---|---|
| Arbeitsspannung | 12V DC oder 24V DC (24V am häufigsten verwendete) |
| Hub | 500 mm |
| Optionale Geschwindigkeit (ohne Last) | 5±1mm/s, 7±1.5mm/s, 9±2mm/s, 14±3mm/s (Die tatsächliche Arbeitsgeschwindigkeit wird sich allmählich verlangsamen, wenn die Last zunimmt.) |
| Max. Last | 5500 N / 550 kg bei 5mm/s (Linearantrieb kann maximale Tragfähigkeit erreichen, wenn es in vertikaler Richtung arbeitet, und die Zugkraft ist geringer als die Schubkraft.) |
| Leerlaufstrom | 1~2A bei 12V oder 0.5~1A bei 24V |
| Volllaststrom | 3~6A bei 12V oder 1.5~3A bei 24V |
| Empfohlenes Netzteil |
1 Aktuator: 12V/10A oder 24V/5A 2 Aktuatoren: 12V/20A oder 24V/10A 3–4 Aktuatoren: 12V/50A oder 24V/25A 6–8 Aktuatoren: 12V/100A oder 24V/50A |
| Wellendurchmesser | 24mm |
| Durchmesser der Befestigungslöcher für die Front- und Rücksteckverbinder | 10mm |
| Gehäusematerial | Aluminiumlegierung |
| Hubstangenmaterial | Aluminiumlegierung |
| Zahnradmaterial | Polymer-Kunststoff |
| Motortyp | Gebürsteter Gleichstrommotor |
| Einschaltdauer | 10%, max. 3 Minuten Dauerbetrieb |
| Lebensdauer | ca. 25.000 Zyklen |
| Stromkabel |
Gewöhnliches zweiadriges Kabel (normale Aktuatoren) Sechsadriges Kabel (Aktuatoren mit eingebauten Hall-Sensoren) Vier-/Fünf-/Sechsadriges Kabel (Aktuatoren mit eingebauten Endschaltersignalausgängen) |
| Kabellänge der normalen Linearantrieb | 1000±10% mm, die Länge kann auch an Ihre spezifischen Anforderungen angepasst werde. |
| Zertifizierungen | CE |
| Umgebungstemperatur | -26℃ bis 85℃ |
| Betriebsgeräusch | ca. 42dB~46dB (Linearantriebe mit unterschiedlichen Parametern haben unterschiedliche Geräuschpegel) |
| Schutzklasse | IP54, nicht für den Außenbereich geeignet |
Unterschiedliche Geschwindigkeiten und entsprechender Maximaler Schubkraft
| Geschwindigkeit ohne Last | Volllastgeschwindigkeit | Maximaler Schubkraft | Selbsthemmungskraft |
|---|---|---|---|
| 5mm/s | 3.5mm/s | 5500 N / 550 kg | 6000 N / 600 kg |
| 7mm/s | 5mm/s | 3500 N / 350 kg | 3500 N / 350 kg |
| 9mm/s | 7mm/s | 3000 N / 300 kg | 3000 N / 300 kg |
| 14mm/s | 10mm/s | 2000 N / 200 kg | 1000 N / 100 kg |
Anmerkung:
1. Die obigen Daten sind die maximale Tragfähigkeit, die erreicht werden kann, wenn der Linearantrieb in vertikaler Richtung läuft. Wenn das Gewicht Ihrer Ausrüstung (z. B. einer Kellertür) 100 kg beträgt und Sie einen Linearantrieb zum Öffnen dieser Tür verwenden möchten, müssen Sie die tatsächlich auf den Linearantrieb wirkende Kraft gemäß Ihrer Installationsmethode berechnen. Diese Kraft beträgt in der Regel das 2-5 fache des Gewichts der Kellertür. Wenn Sie nicht wissen, wie man es berechnet, wenden Sie sich bitte an uns, um Hilfe zu erhalten.
2. Das Obige ist die Geschwindigkeit ohne Last, und die tatsächliche Arbeitsgeschwindigkeit wird sich allmählich verlangsamen, wenn die Last zunimmt. Die Geschwindigkeit bei voller Last beträgt etwa 60–70% der Geschwindigkeit ohne Last.
3. Unterschiedliche Geschwindigkeiten entsprechen unterschiedlichen Höchstlasten. Bitte wählen Sie die richtige Geschwindigkeit entsprechend der Geschwindigkeit und der maximalen Belastung, die Sie benötigen.
4. Linearantriebe sind nicht für den Dauerbetrieb mit maximaler Last geeignet, wir empfehlen ihn bei etwa der Hälfte der Maximallast arbeiten zu lassen, um eine längere Lebensdauer zu erreichen.
Feste Halterung und weiteres Steuerungszubehör
1. Dieser Linearantrieb enthält keine festen Montagehalterungen. Klicken Sie bitte hier , um sie zu kaufen. (Jeder Linearantrieb würde zwei Montagehalterungen benötigen, einer um den Kopf des Linearantriebs zu befestigen, und eine andere um die Unterseite des Linearantriebs zu befestigen.)
2. Kompatible Montagehalterungen: Halterung B und Halterung D.
3. Dieser Linearantrieb ist auch mit zwei flachen Montagehalterungen kompatible: Flachplattenhalterung zur Fixierung des Kopfes (Modell 0043073) und Flachplattenhalterung zur Fixierung der Unterseite (Modell 0043074) .
4. Der Frontsteckverbinderstil des Linearantriebs kann angepasst werden: Standardmäßig ist es ein Steckverbinder mit offenem Loch, der mit Schlitzstecker, Innengewindestecker usw. angepasst werden kann. Und Sie können Zeichnungen zur Anpassung bereitstellen. Wenn Sie eine Anpassung benötigen, klicken Sie hier , um die Anpassungsoption zu erwerben.
5. Die Fischaugen Gelenklager des Linearantriebs kann individuell angepasst und in Kombination mit dem Innengewindestecker verwendet werden. Wenn Sie eine Anpassung benötigen, klicken Sie hier , um die Anpassungsoption zu erwerben.
6. Die Ausrichtung der Front- und Rücksteckverbinder des Linearantriebs ist standardmäßig; wir können sie während der Produktion entsprechend den Kundenanforderungen um 90 Grad drehen. Um die Steckverbinder um 90 Grad zu drehen, klicken Sie hier , um die Drehoption zu erwerben.
7. Wenn Sie ein Netzteil für den Linearantrieb benötigen, klicken Sie bitte hier , um es zu kaufen.
8. Wenn Sie externe Endschalter verwenden möchten, um den Linearantrieb an einer beliebigen Position zu stoppen, klicken Sie bitte hier , um zu kaufen.
9. Wenn Sie einen Fernbedienungsschalter verwenden möchten, um Linearantriebe drahtlos zu bedienen, klicken Sie bitte hier , um zu kaufen.
10. Wenn Sie 2, 4 oder mehr Linearantriebe vollständig synchron steuern möchten, müssen Sie diesen Linearantrieben einen Hall-Effekt-Sensor hinzufügen und einen Synchroncontroller erwerben. Klicken Sie bitte hier , um zu kaufen.
