12V 24V 8000N Vier Industrie Elektrischer Linearantriebe Synchronsteuerungskit (Modell 0043054)

Normaler Preis €1.685,00

Video:

Verwenden Sie den Synchronisation Controller um vier Linearantriebe C zu synchronisieren

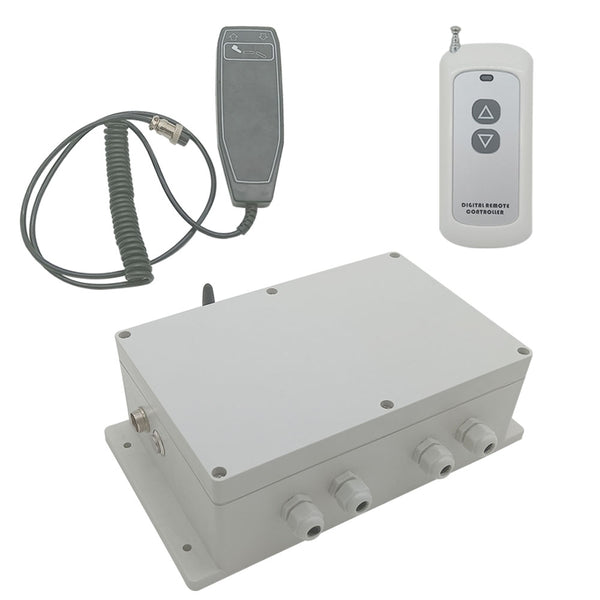

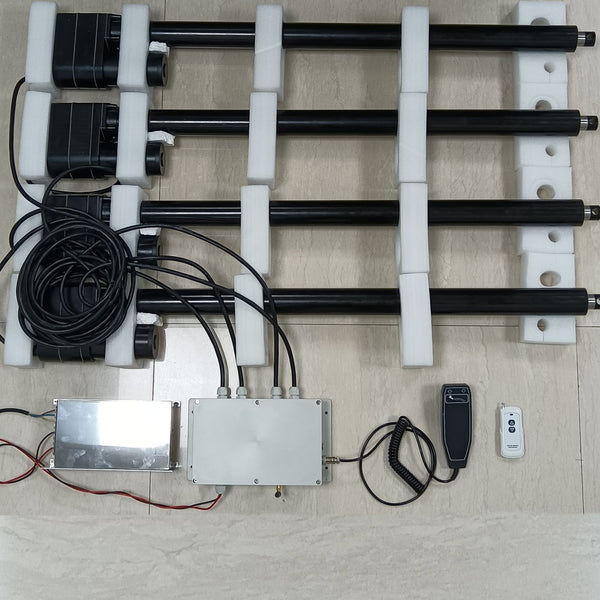

Lieferumfang:

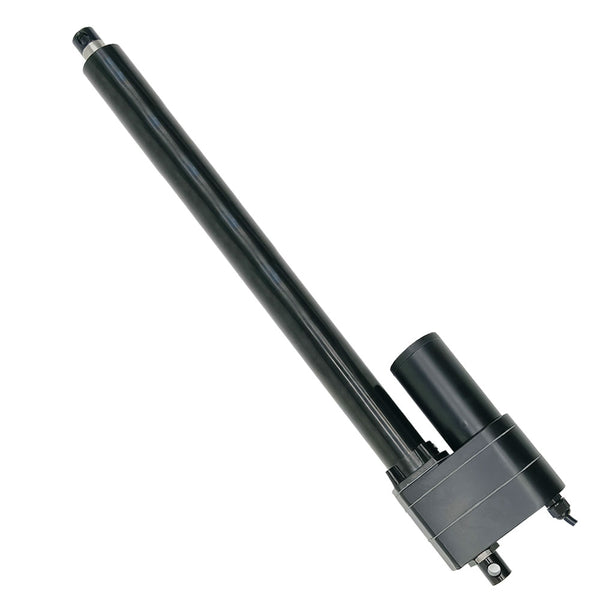

2 x Schwerer Industrie Elektrischer Linearantrieb C Mit Hall Effekt Sensor
1 x Synchronisation Controller (Eine-Steuerung-Zwei, für 2 Linearantriebe C)

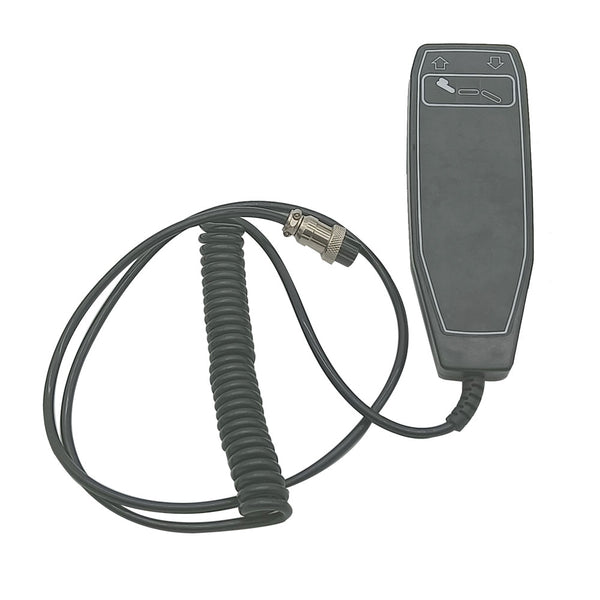

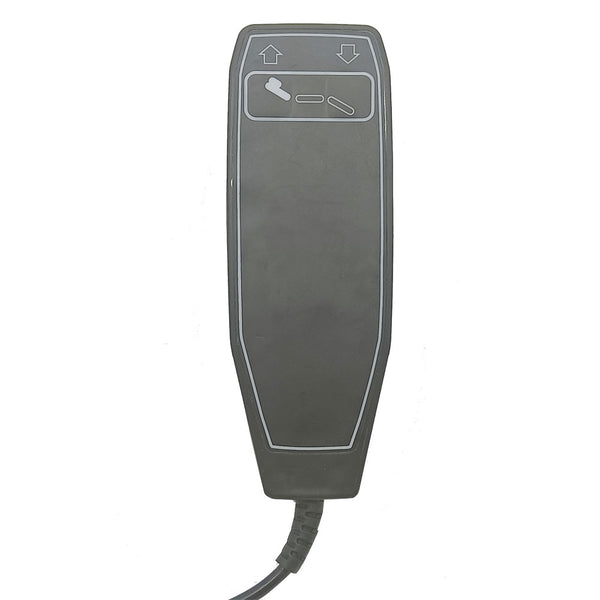

1 x Steuergriff

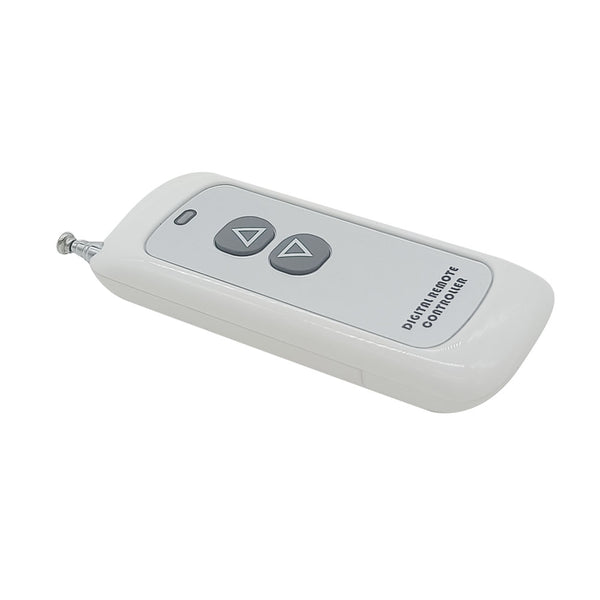

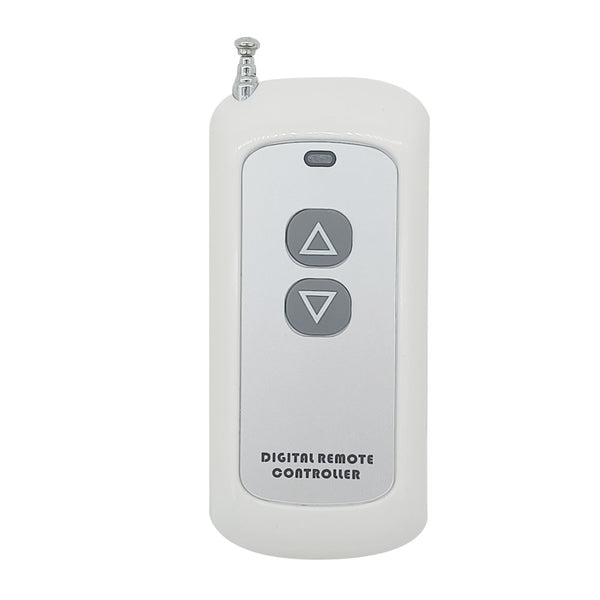

1 x Fernbedienung (CP-3L)
1 x Bedienungsanleitung
Beachten: Der Synchronregler verfügt über zwei Steuermodi. Bitte wählen Sie bei der Bestellung den Steuermodus aus, den Sie benötigen.


Die informationen für Linearantrieb:

Applikation:
Hauptsächlich verwendet für Türen, Fenster, Keller, Falltüren, Solar-Tracking-Systeme, medizinische Geräte, Landmaschinen, Fahrzeuge, Schiffe, Aufzugsplattformen, Hubtische, TV-Aufzüge, Roboter, Schränke, Massagesofas, elektrische Betten, medizinische Stühle und andere elektrische Geräte. Es kann diese Geräte öffnen, schließen, schieben, ziehen, anheben und absenken.
Es kann hydraulische und pneumatische Produkte ersetzen, um den Stromverbrauch zu sparen.

Kennzeichen:
Hochwertige Produkte und hochwertige Dienstleistungen
Metallgehäuse, geeignet für den Einsatz in sehr rauen Umgebungen
Metallgetriebe, hochfestes verschleißfestes Getriebe
Teleskoprohr und Außenrohr aus Edelstahl, gute Korrosionsbeständigkeit
Robustes Design, Hochleistungs Gleichstrommotor
Starker Schub, bis zu 8000N / 800 kg
Mehrere Geschwindigkeits optionen, von 5 mm/s bis 60 mm/s
Mehrere Hublänge optionen, von 10 mm bis 2000 mm
Wir können jede Hublänge von 10 mm bis 1000 mm anpassen, z. B. 770 mm, 1250 mm, 1850 mm usw.
Fortschrittliche wasserdichte und staubdichte Technologie
Niedrige Stromverbrauch und niedrige Lärm
Eingebaute Kupplung zum Schutz von Getrieben und Motoren
Eingebauter Motorüberlast- und Überhitzungsschutz
Eingebaute zwei Endlagenschalter, der Linearantrieb stoppt automatisch wenn die Hubstange die Endposition erreicht.
Eingebauter Hallsensor ist optional, sodass Sie mit dem Synchronregler 2 oder 4 Linearantriebe voll synchron betreiben können.
Hohe Selbsthemmung, nach dem Stoppen automatisch verriegeln, und es ist keine Stromversorgung erforderlich.
Wartungsfrei

Spezifikationen:
Optionale Arbeitsspannung: 12V DC, 24V DC, 36V DC oder 48V DC
Hubbereich: 10 ~ 2000 mm
Optionale Geschwindigkeit: 5±1mm/s, 10±2mm/s, 15±3mm/s, 20±4mm/s, 30±6mm/s, 40±8mm/s, 60±12mm/s
Das Obige ist die Geschwindigkeit ohne Last, und die tatsächliche Arbeitsgeschwindigkeit wird sich allmählich verlangsamen, wenn die Last zunimmt.
Max. Last: 8000N / 800 kg bei 5mm/s
Linearantrieb kann maximale Tragfähigkeit erreichen, wenn es in vertikaler Richtung arbeitet, und die Zugkraft ist geringer als die Schubkraft.
Leerlaufstrom: 2~3A bei 12V oder 1~1.5A bei 24V
Volllaststrom: 12~20A bei 12V oder 6~10A bei 24V
Bitte verwenden Sie ein 12V/20A oder 24V/10A Netzteil, um einen Linearaktuator mit Strom zu versorgen, oder verwenden Sie ein 12V/50A oder 24V/25A Netzteil, um zwei Linearantriebe mit Strom zu versorgen, oder verwenden Sie ein 12V/84A oder 24V/42A Netzteil, um vier Linearantriebe mit Strom zu versorgen.
Wellendurchmesser: 28mm
Durchmesser der Befestigungslöcher: 13mm
Gehäusematerial: Rostfreier Stahl
Hubstangenmaterial: Rostfreier Stahl
Zahnradmaterial: Stahllegierung
Motortyp: Gebürsteter Gleichstrommotor
Einschaltdauer: 10%, max. 2 Minuten Dauerbetrieb

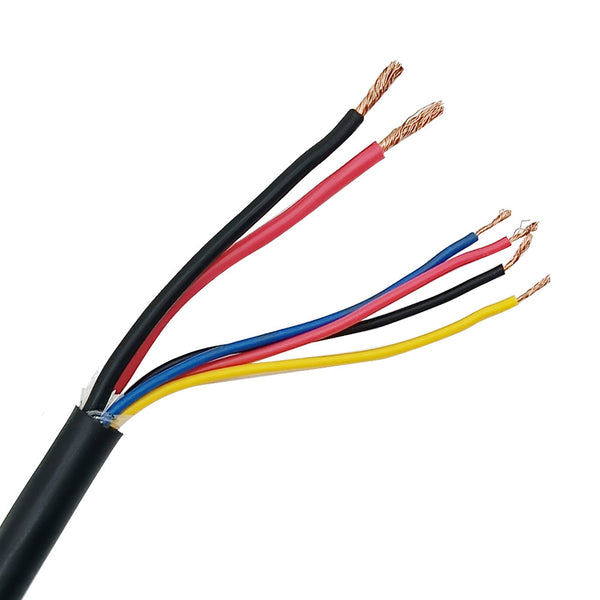

Steckerstandard: Gewöhnlicher zweiadriger Draht, oder 6-adriges Kabel (mit Hall Effekt Sensor)
Zertifizierungen: CE
Umgebungstemperatur: -26℃ bis 85℃
Betriebsgeräusch: ca. 56dB~66dB (Linearantriebe mit unterschiedlichen Parametern haben unterschiedliche Geräuschpegel.)
Schutzklasse: IP65

Unterschiedliche Geschwindigkeiten und entsprechender Maximaler Schubkraft:

Geschwindigkeit ohne Last Maximaler Schubkraft
5mm/s 8000N / 800 kg
10mm/s 5000N / 500 kg
15mm/s 4000N / 400 kg
20mm/s 3000N / 300 kg
30mm/s 2000N / 200 kg
40mm/s 1500N / 150 kg
60mm/s 500N / 50 kg

Anmerkung:
1. Die obigen Daten sind die maximale Tragfähigkeit, die erreicht werden kann, wenn der Linearantrieb in vertikaler Richtung läuft. Wenn das Gewicht Ihrer Ausrüstung (z. B. einer Kellertür) 100 kg beträgt und Sie einen Linearantrieb zum Öffnen dieser Tür verwenden möchten, müssen Sie die tatsächlich auf den Linearantrieb wirkende Kraft gemäß Ihrer Installationsmethode berechnen. Diese Kraft beträgt in der Regel das 2-5 fache des Gewichts der Kellertür. Wenn Sie nicht wissen, wie man es berechnet, wenden Sie sich bitte an uns, um Hilfe zu erhalten.
2. Das Obige ist die Geschwindigkeit ohne Last, und die tatsächliche Arbeitsgeschwindigkeit wird sich allmählich verlangsamen, wenn die Last zunimmt. Die Geschwindigkeit bei voller Last beträgt etwa 60–70% der Geschwindigkeit ohne Last.
3. Unterschiedliche Geschwindigkeiten entsprechen unterschiedlichen Höchstlasten. Bitte wählen Sie die richtige Geschwindigkeit entsprechend der Geschwindigkeit und der maximalen Belastung, die Sie benötigen.
4. Linearantriebe sind nicht für den Dauerbetrieb mit maximaler Last geeignet, wir empfehlen ihn bei etwa der Hälfte der Maximallast arbeiten zu lassen, um eine längere Lebensdauer zu erreichen.
5. Bei Linearaktuatoren mit einem Hub von mehr als 500 mm sollten Sie sie normalerweise nicht mit ihrem maximalen Hub unter schweren Lasten arbeiten lassen. Wenn Sie einen Hub von 600 mm wünschen, empfehlen wir Ihnen, einen Linearantrieb mit einem Hub von 700-800 mm zu wählen.
6. Die maximale Zugkraft der Linearantrieb ist etwas geringer als seine maximale Schubkraft.

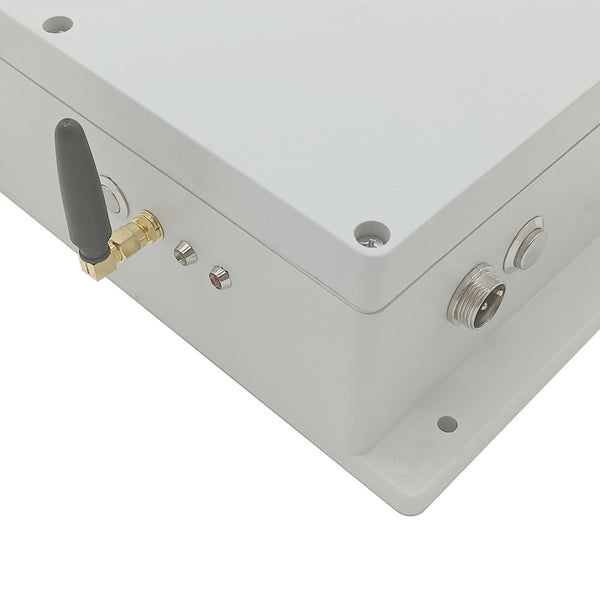

Die informationen für Synchronregler:

Einführung:
Wenn Sie mehrere elektrische Linearantriebe zum Anheben und Absenken eines Gerätes verwenden möchten, zum Beispiel zwei oder vier Linearantriebe. Da der Hochgeschwindigkeits Gleichstrommotoren in Linearantriebe nicht mit genau der gleichen Geschwindigkeit laufen können, ist auch die Bewegungsgeschwindigkeit des Linearantriebe unterschiedlich. Wenn mehrere Linearantriebe gleichzeitig arbeiten, können ihre tatsächlichen Geschwindigkeiten nicht genau gleich sein. In diesem Fall können wir einen Synchronisation Controller verwenden um mehrere Linearantriebe so zu betreiben, dass sie synchron ansteigen oder abfallen. Sie arbeiten völlig synchron ohne Unterschied.

Arbeitsprinzip:
Wenn Sie eine Synchronisation Controller verwenden möchten, um 2 oder 4 Linearantriebe vollständig synchron zu betreiben, müssen Sie jedem Linearantriebe eingebaute Hall Effekt Sensoren hinzufügen. Und wenn Sie einen Hall Effekt Sensor zusammen mit einem Linearantriebe gekauft haben, installieren wir für Sie den Hall Effekt Sensor im Linearantriebe.
Wenn 2 oder 4 Linearantriebe zusammen laufen, sendet der Hallsensor Hallsignale an die Synchronisation Controller, und die Steuerung passt die Laufgeschwindigkeit jedes Linearantriebs an, sodass alle Linearantriebe mit genau der gleichen Geschwindigkeit laufen.

Merkmal:
Es kann vier elektrische Linearantriebe C so betreiben, dass sie vollständig synchron laufen.

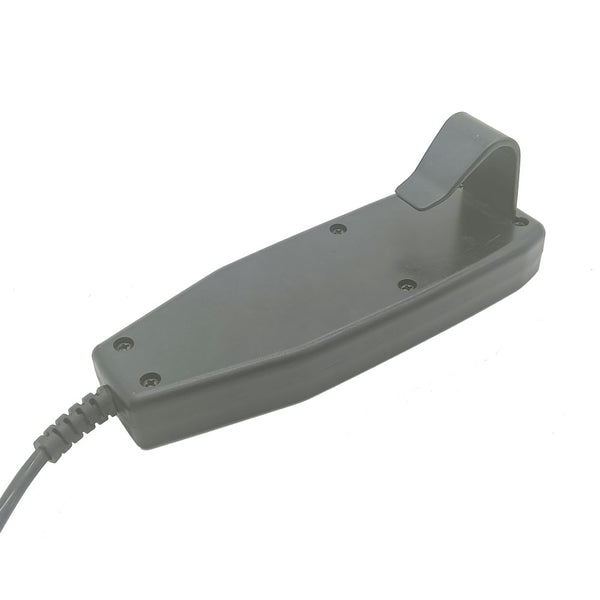

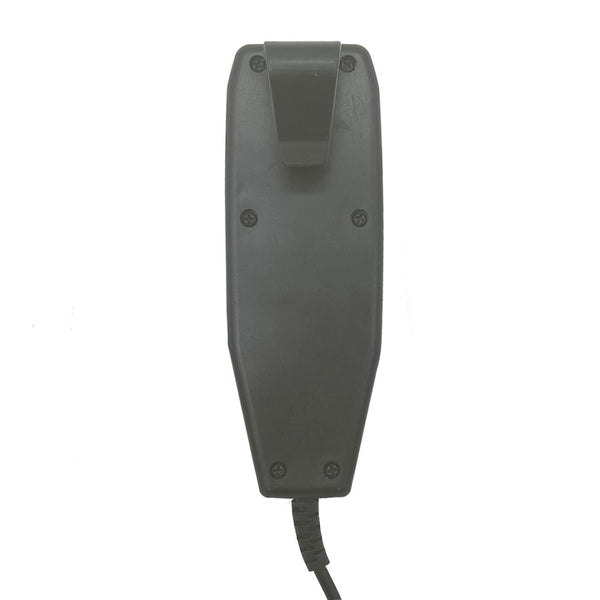

Kabelgebundene Steuerung über einen Steuergriff.
Drahtlose Steuerung über eine Fernbedienung.
Zwei Funktionstasten: Auf und Ab.
Mit Reset Taste.

Parameter:
Arbeitsspannung: 10~30V DC, geeignet für 12V oder 24V Linearantrieb
Arbeitsfrequenz: 433.92 MHz
Arbeitsabstand: 100m (theoretisch)
Nennstrom: 30A
Zwei Steuermodi, bitte wählen Sie bei der Bestellung den Steuermodus aus, den Sie benötigen.
Betriebstemperatur: -20°C bis +70°C

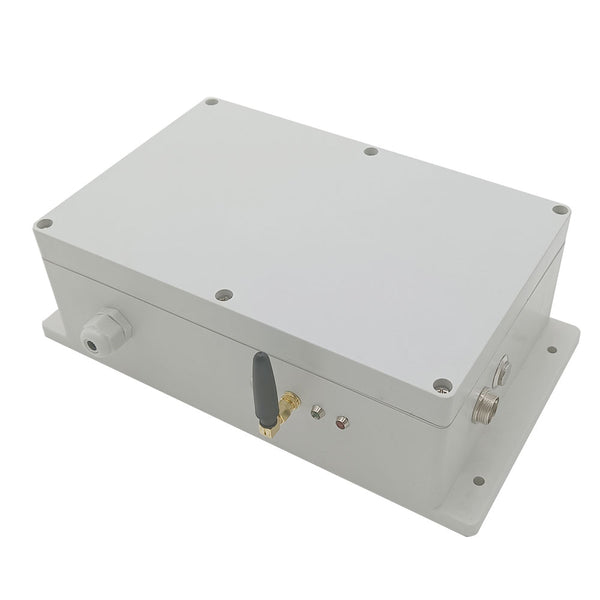

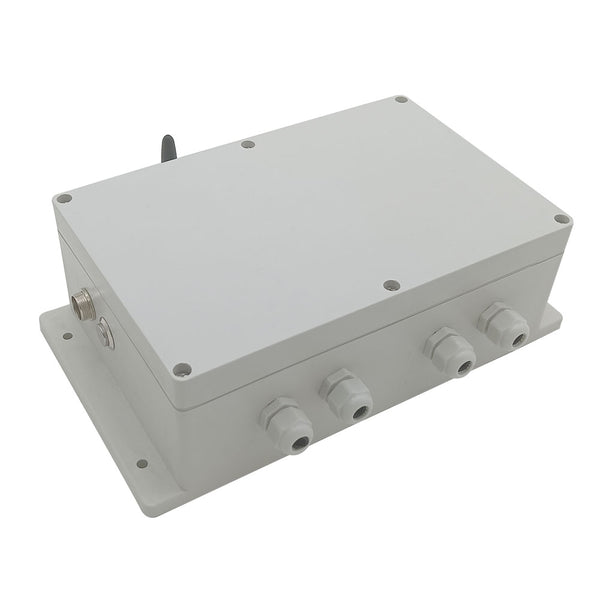

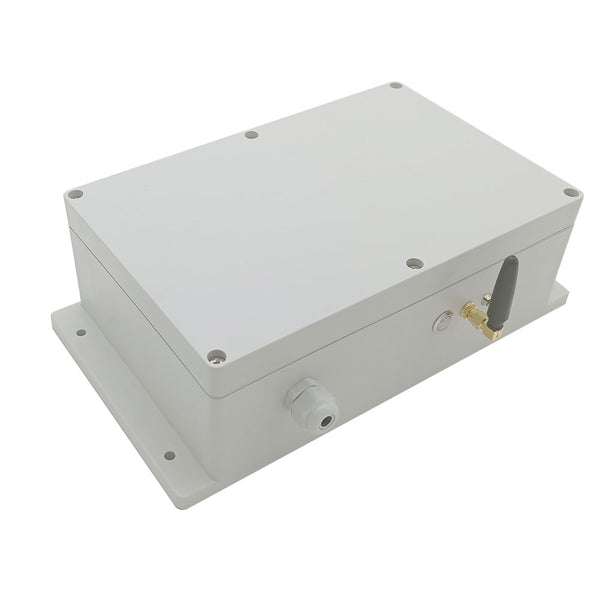

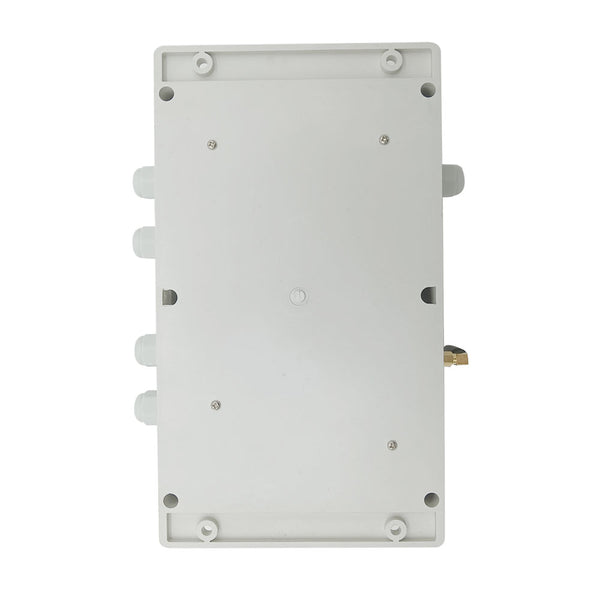

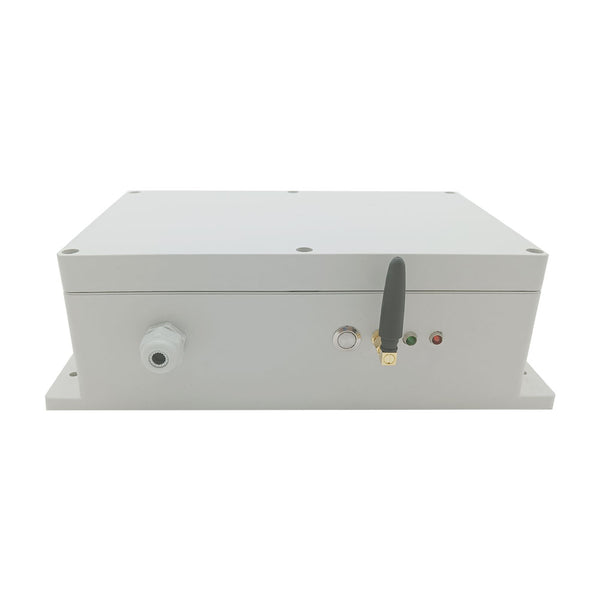

Maße des Gehäuse: 270 x 190 x 85 mm

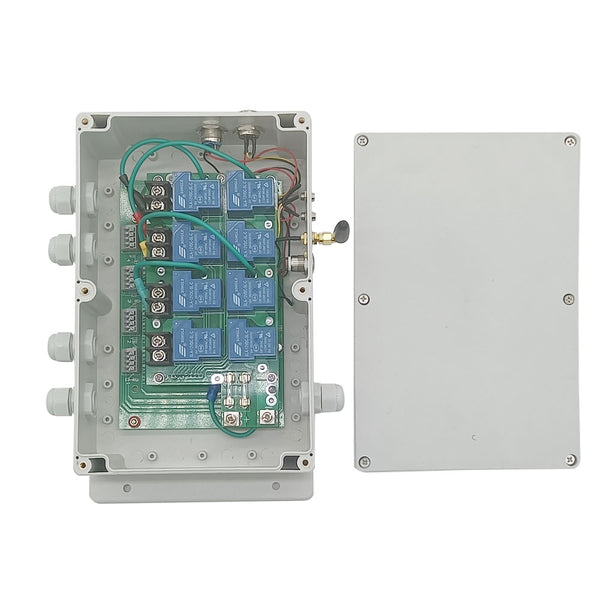

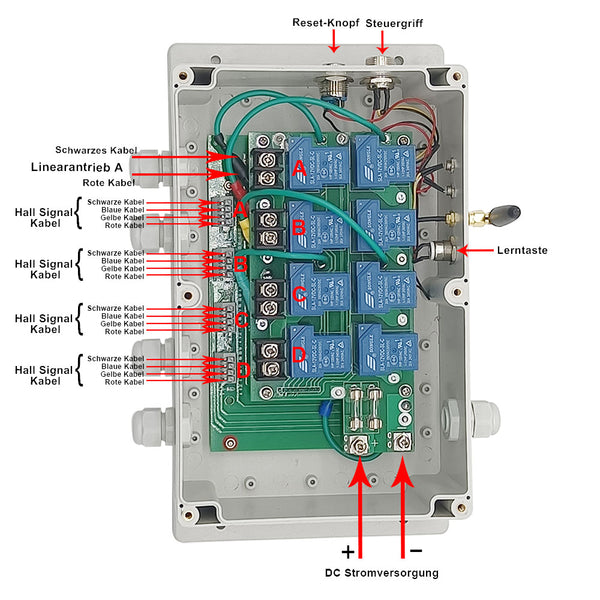

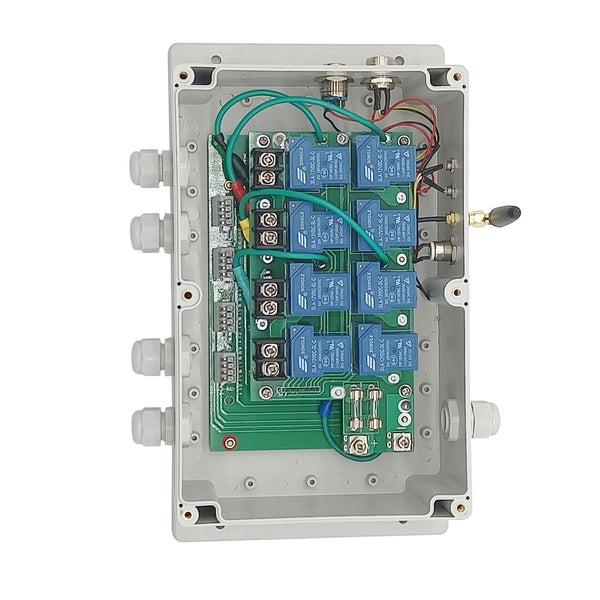

Verdrahtung:
1) Verbinden sie den Pluspol der DC Stromversorgung an Klemme <+> des Controllers, und Verbinden sie den Minuspol der DC Stromversorgung an Klemme <−> des Controllers.
2) Schließen Sie das rote Netzkabel und das schwarze Netzkabel von vier Linearantrieben an die Klemmen der Linearantriebe der Steuerung an.
3) Schließen Sie vier Hallsignalkabel von vier Linearantrieben an die Klemmen des Hallsignals der Steuerung an.

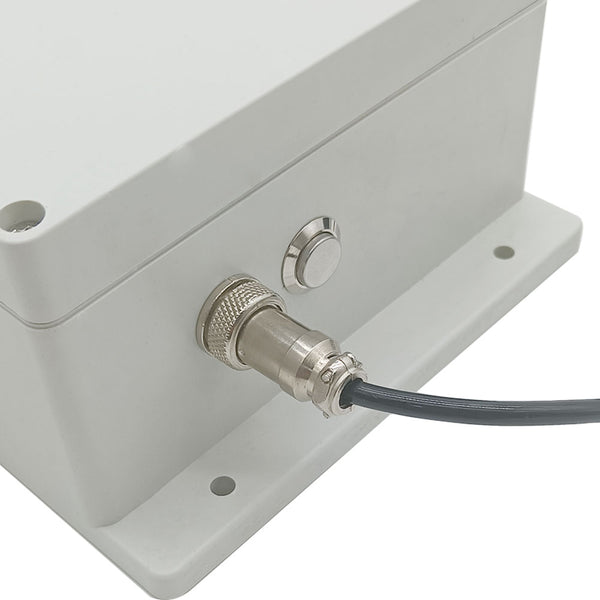

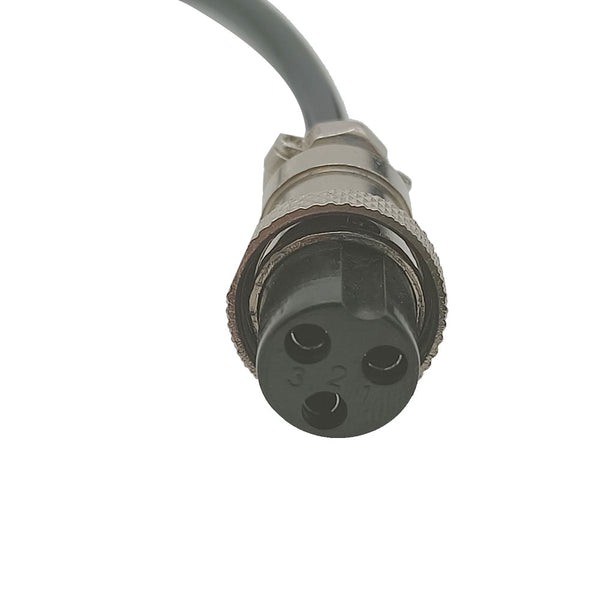

4) Stecken Sie den Steuergriff in die Steuerung.

Betrieb in verschiedenen Steuermodi: ( Der Synchronregler verfügt über zwei Steuermodi. Bitte wählen Sie bei der Bestellung den Steuermodus aus, den Sie benötigen.)

1. Steuermodus 1:
1.1 Bedienung über den Steuergriff:

1) Drücken Sie die Taste ▲ des Steuergriffs, vier Linearantriebe fahren gleichzeitig nach außen, sie erreichen gleichzeitig den maximalen Hub und stoppen automatisch. Während des Betriebs können Sie die Taste ▼ drücken, um vier Linearantriebe gleichzeitig zu stoppen.
2) Drücken Sie die Taste ▼ des Steuergriffs, vier Linearantriebe fahren gleichzeitig ein, sie fahren gleichzeitig vollständig ein und stoppen automatisch. Während des Betriebs können Sie die Taste ▲ drücken, um vier Linearantriebe gleichzeitig zu stoppen.

1.2 Bedienung über die Fernbedienung:
1) Drücken Sie die Taste ▲ der Fernbedienung, vier Linearantriebe fahren gleichzeitig nach außen, sie erreichen gleichzeitig den maximalen Hub und stoppen automatisch. Während des Betriebs können Sie die Taste ▼ drücken, um vier Linearantriebe gleichzeitig zu stoppen.
2) Drücken Sie die Taste ▼ der Fernbedienung, vier Linearantriebe fahren gleichzeitig ein, sie fahren gleichzeitig vollständig ein und stoppen automatisch. Während des Betriebs können Sie die Taste ▲ drücken, um vier Linearantriebe gleichzeitig zu stoppen.

2. Steuermodus 2:
2.1 Bedienung über den Steuergriff:

1) Drücken und halten Sie die Taste ▲ des Steuergriffs, zwei Linearantriebe fahren gleichzeitig nach außen; Lassen Sie die Taste ▲ los, zwei Linearantriebe stoppen gleichzeitig.
2) Drücken und halten Sie die Taste ▼ des Steuergriffs, zwei Linearantriebe ziehen sich gleichzeitig nach innen zurück; Lassen Sie die Taste ▼ los, zwei Linearantriebe stoppen gleichzeitig.

2.2 Bedienung über die Fernbedienung:
1) Drücken und halten Sie die Taste ▲ der Fernbedienung, vier Linearantriebe fahren gleichzeitig nach außen; Lassen Sie die Taste ▲ los, vier Linearantriebe stoppen gleichzeitig.
2) Drücken und halten Sie die Taste ▼ der Fernbedienung, vier Linearantriebe ziehen sich gleichzeitig nach innen zurück; Lassen Sie die Taste ▼ los, vier Linearantriebe stoppen gleichzeitig.

Reset Funktion:
Wenn dieses System längere Zeit läuft und Sie feststellen, dass es nicht mehr vollständig synchronisiert ist, können Sie den Controller mit den folgenden drei Methoden zurücksetzen.
Methode 1: Halten Sie zwei Tasten des Steuergriffs gleichzeitig länger als 7 Sekunden gedrückt.

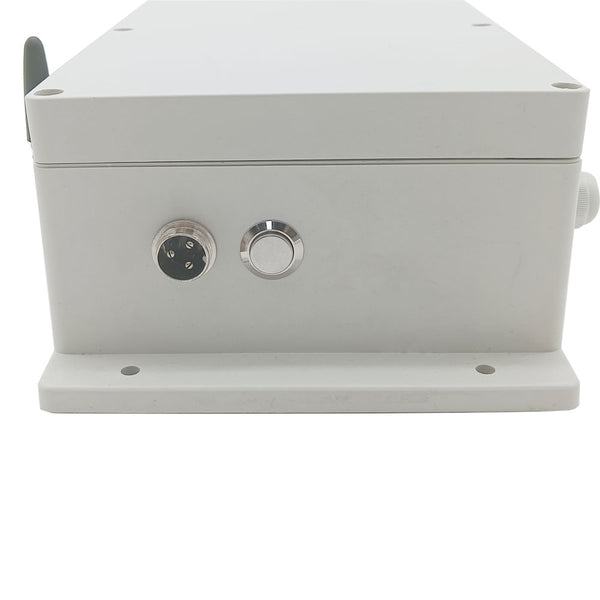

Methode 2: Halten Sie die Reset- Knopf des Controllers und die Taste ▼ des Steuergriffs gleichzeitig länger als 7 Sekunden gedrückt.
Methode 3: Halten Sie die Reset- Knopf des Controllers und die Taste ▼ der Fernbedienung gleichzeitig länger als 7 Sekunden gedrückt.

Anmerkung:
1. Jeder Linearantrieb würde zwei Montagehalterungen benötigen, einer um den Kopf des Linearantriebs zu befestigen, und eine andere um die Unterseite des Linearantriebs zu befestigen. Dieses Kit enthält keine festen Montagehalterungen, bitte kaufen Sie diese aus dem Dropdown-Menü.
2. Sie müssen ein DC12V/84A oder DC24V/42A Schaltnetzteil verwenden, um dieses Kit mit Strom zu versorgen. Dieses Kit enthält dieses Netzteil nicht, bitte kaufen Sie es aus dem Dropdown-Menü.

Retoure oder Austausch:
Die Linearantriebe sind kundenspezifische Produkte, wir müssen sie gemäß den in Ihrer Bestellung angegebenen Parametern herstellen, damit wir keine Rücksendungen akzeptieren oder Bestellungen stornieren können. Bestellen Kunden ungeeignete Linearantriebe selbst, nehmen wir auch keinen Umtausch an, bitte haben Sie Verständnis.

Wir können 3D CAD Modell Dateien im STEP-Format für Linearantriebe zur Verfügung stellen. Bitte kontaktieren Sie uns per E-Mail, wenn Sie sie benötigen.
