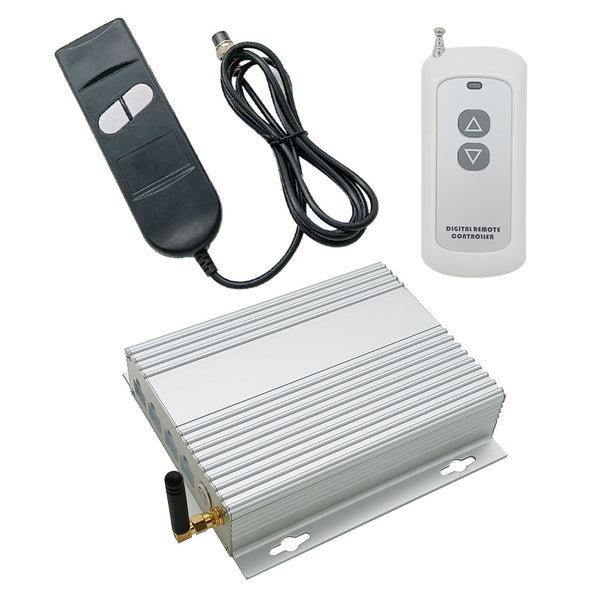

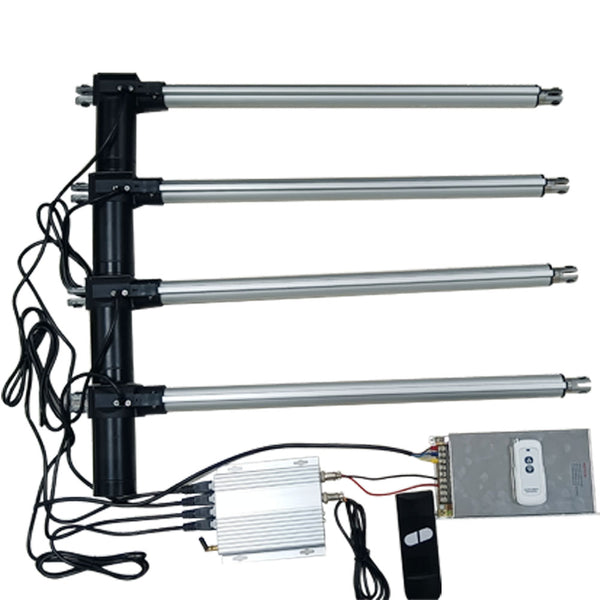

Lieferumfang:

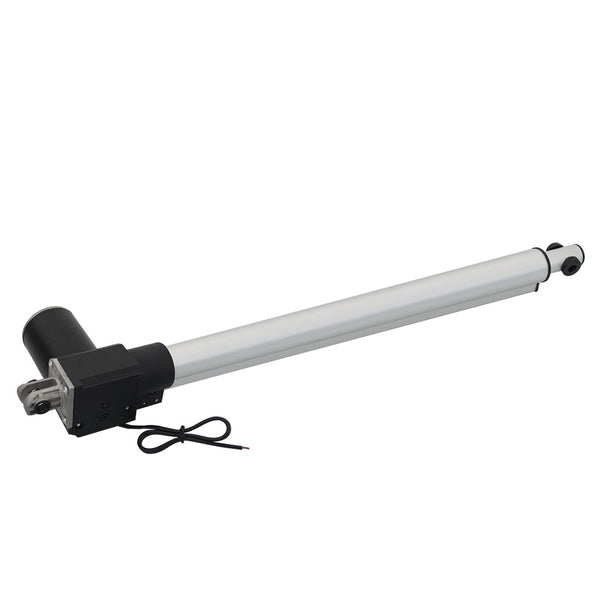

4 x Industrie Elektrischer Linearantrieb B Mit Hall Effekt Sensor

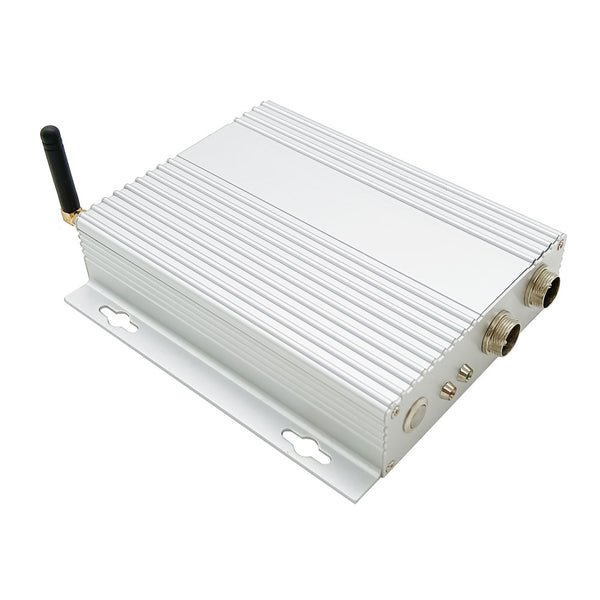

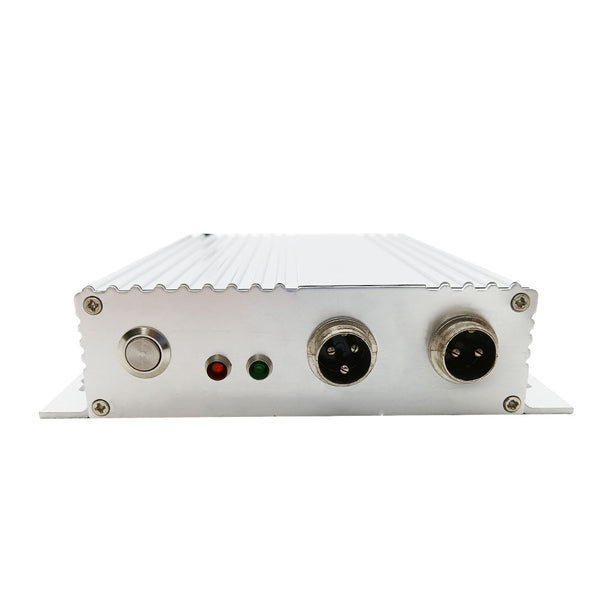

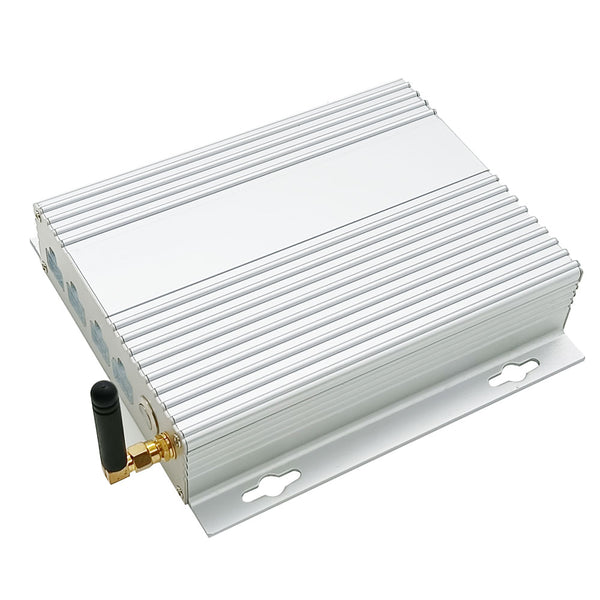

1 x Synchronisation Controller (Eine-Steuerung-Vier, für 4 Linearantriebe B)

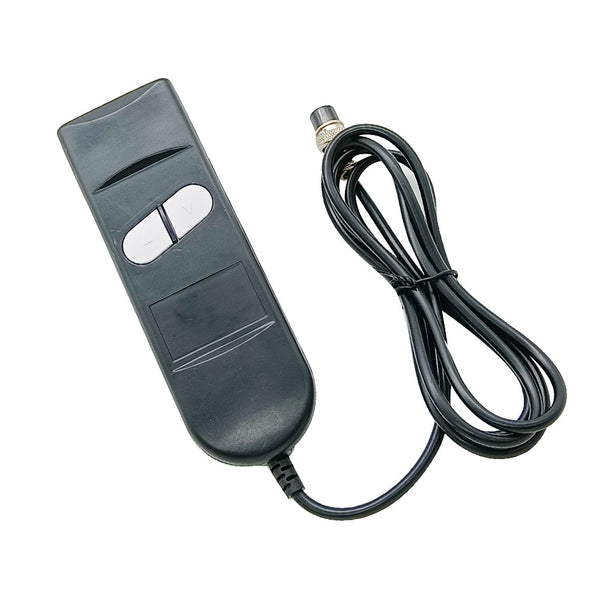

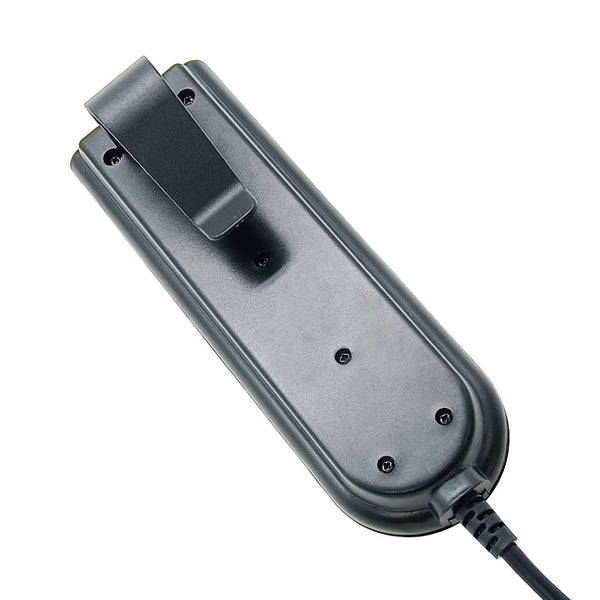

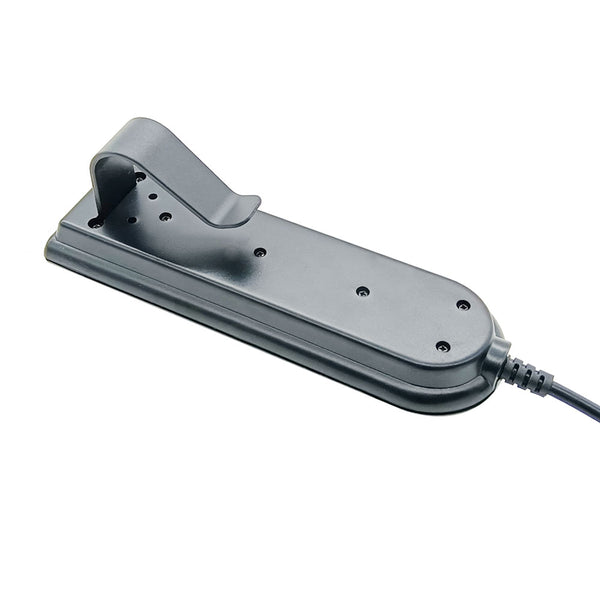

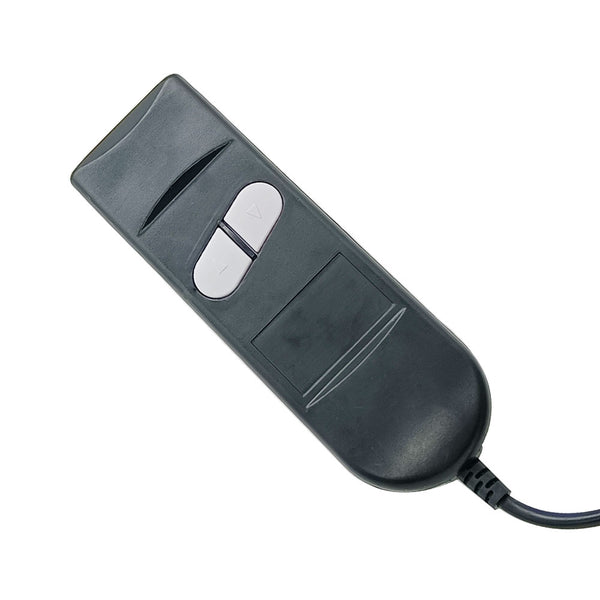

1 x Steuergriff

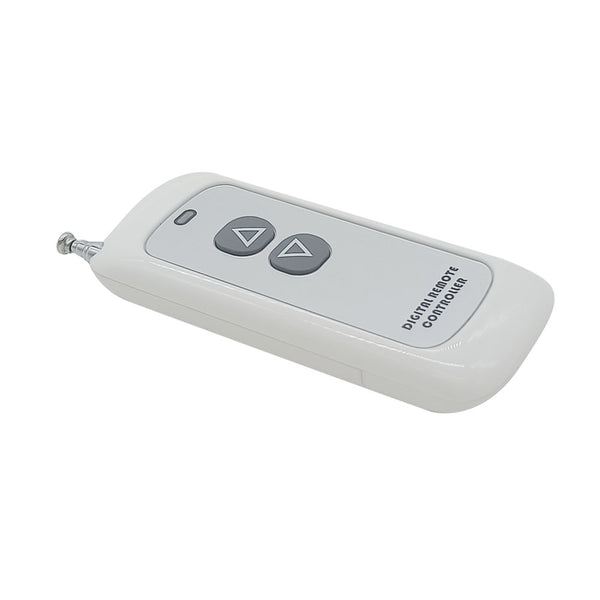

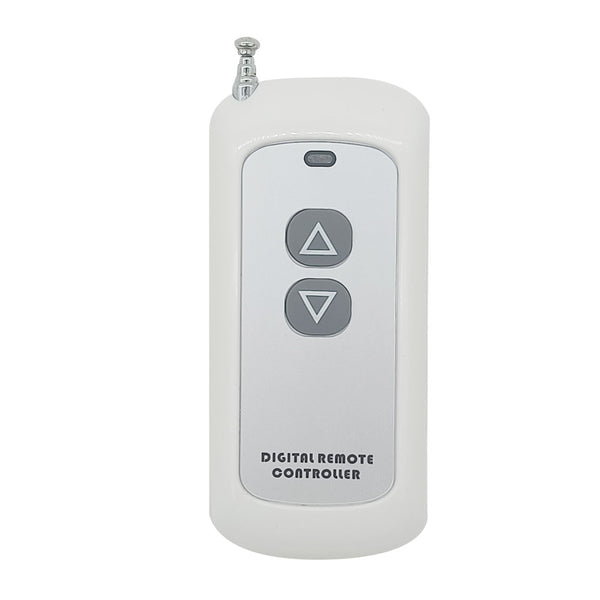

1 x Fernbedienung (CP-3)
1 x Netzkabel
1 x Bedienungsanleitung
Die informationen für Linearantrieb:
Applikation:
Hauptsächlich verwendet für Türen, Fenster, Keller, Falltüren, Solar-Tracking-Systeme, medizinische Geräte, Landmaschinen, Fahrzeuge, Schiffe, Aufzugsplattformen, Hubtische, TV-Aufzüge, Roboter, Schränke, Massagesofas, elektrische Betten, medizinische Stühle und andere elektrische Geräte. Es kann diese Geräte öffnen, schließen, schieben, ziehen, anheben und absenken.
Es kann hydraulische und pneumatische Produkte ersetzen, um den Stromverbrauch zu sparen.
Kennzeichen:
Hochwertige Produkte und hochwertige Dienstleistungen
Hochfestes verschleißfestes Getriebe
Teleskoprohr und Außenrohr aus Aluminiumlegierung, gute Korrosionsbeständigkeit
Robustes Design, Hochleistungs Gleichstrommotor
Starker Schub, bis zu 6000N / 600 kg
Mehrere Geschwindigkeits optionen, von 5 mm/s bis 100 mm/s
Mehrere Hublänge optionen, von 10 mm bis 2000 mm
Wir können jede Hublänge von 10 mm bis 1000 mm anpassen, z. B. 770 mm, 1250 mm, 1850 mm usw.
Fortschrittliche wasserdichte und staubdichte Technologie
Niedrige Stromverbrauch und niedrige Lärm
Eingebaute zwei Endlagenschalter, der Linearantrieb stoppt automatisch wenn die Hubstange die Endposition erreicht.
Eingebauter Hallsensor ist optional, sodass Sie mit dem Synchronregler 2 oder 4 Linearantriebe voll synchron betreiben können.
Hohe Selbsthemmung, nach dem Stoppen automatisch verriegeln, und es ist keine Stromversorgung erforderlich.
Wartungsfrei
Spezifikationen:
Optionale Arbeitsspannung: 12V DC oder 24V DC. Sofern Sie nicht nur eine 12V Stromversorgung zur Verfügung haben, empfehlen wir Ihnen, einen Linearantrieb mit 24V Arbeitsspannung zu wählen.
Hubbereich: 10 ~ 2000 mm
Optionale Geschwindigkeit: 5±1mm/s, 9±2mm/s, 18±4mm/s, 25±5mm/s, 32±6mm/s, 50±10mm/s, 100±15mm/s
Das Obige ist die Geschwindigkeit ohne Last, und die tatsächliche Arbeitsgeschwindigkeit wird sich allmählich verlangsamen, wenn die Last zunimmt.
Max. Last: 6000N / 600 kg bei 5mm/s
Linearantrieb kann maximale Tragfähigkeit erreichen, wenn es in vertikaler Richtung arbeitet, und die Zugkraft ist geringer als die Schubkraft.
Leerlaufstrom: 1~2A bei 12V oder 0.5~1A bei 24V
Volllaststrom: 6~12A bei 12V oder 3~6A bei 24V
Bitte verwenden Sie ein 12V/10A oder 24V/5A Netzteil, um einen Linearantriebe mit Strom zu versorgen, oder verwenden Sie ein 12V/20A oder 24V/10A Netzteil, um zwei Linearantriebe mit Strom zu versorgen, oder verwenden Sie ein 12V/50A oder 24V/25A Netzteil, um vier Linearantriebe mit Strom zu versorgen.
Wellendurchmesser: 24mm
Durchmesser der Befestigungslöcher: 10mm
Gehäusematerial: Aluminiumlegierung
Hubstangenmaterial: Aluminiumlegierung
Zahnradmaterial: Polymer-Kunststoff
Motortyp: Gebürsteter Gleichstrommotor
Einschaltdauer: 10%, max. 3 Minuten Dauerbetrieb

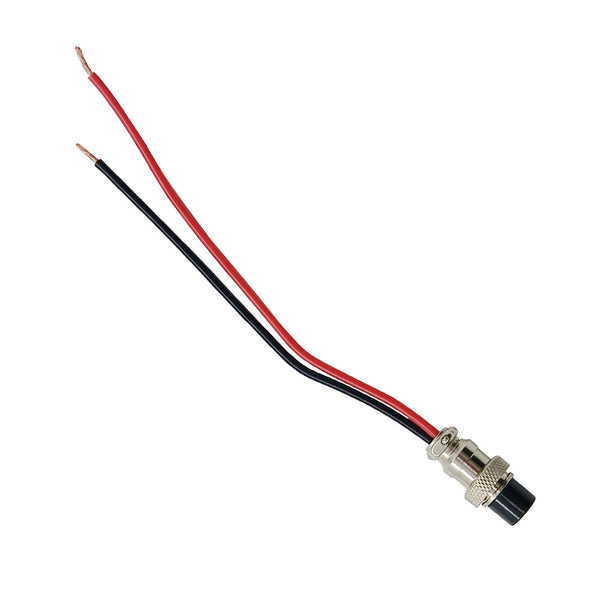

Steckerstandard: Gewöhnlicher zweiadriger Kabel (Standard 4 poliger Stecker ist optional), oder 6 poliger Stecker (mit Hall Effekt Sensor)
Zertifizierungen: CE
Umgebungstemperatur: -26℃ bis 85℃
Betriebsgeräusch: ca. 42dB~46dB (Linearantriebe mit unterschiedlichen Parametern haben unterschiedliche Geräuschpegel.)
Schutzklasse: IP54, nicht für den Außenbereich geeignet
Unterschiedliche Geschwindigkeiten und entsprechender Maximaler Schubkraft:
Geschwindigkeit ohne Last | Maximaler Schubkraft |
5mm/s | 6000N / 600 kg |
9mm/s | 3000N / 300 kg |
18mm/s | 2000N / 200 kg |
25mm/s | 1000N / 100 kg |
32mm/s | 800N / 80 kg |
50mm/s | 600N / 60 kg |
100mm/s | 300N / 30 kg |
Anmerkung:
1. Die obigen Daten sind die maximale Tragfähigkeit, die erreicht werden kann, wenn jeder Linearantrieb in vertikaler Richtung läuft. Die maximale Tragfähigkeit des gesamten Synchronsystems ist die Summe der maximalen Tragfähigkeiten der vier Linearantriebe. Wenn das Gewicht Ihrer Ausrüstung (z. B. einer Kellertür) 100 kg beträgt und Sie einen Linearantrieb zum Öffnen dieser Tür verwenden möchten, müssen Sie die tatsächlich auf den Linearantrieb wirkende Kraft gemäß Ihrer Installationsmethode berechnen. Diese Kraft beträgt in der Regel das 2-5 fache des Gewichts der Kellertür. Wenn Sie nicht wissen, wie man es berechnet, wenden Sie sich bitte an uns, um Hilfe zu erhalten.
2. Das Obige ist die Geschwindigkeit ohne Last, und die tatsächliche Arbeitsgeschwindigkeit wird sich allmählich verlangsamen, wenn die Last zunimmt. Die Geschwindigkeit bei voller Last beträgt etwa 60–70% der Geschwindigkeit ohne Last.
3. Unterschiedliche Geschwindigkeiten entsprechen unterschiedlichen Höchstlasten. Bitte wählen Sie die richtige Geschwindigkeit entsprechend der Geschwindigkeit und der maximalen Belastung, die Sie benötigen.
4. Linearantriebe sind nicht für den Dauerbetrieb mit maximaler Last geeignet, wir empfehlen ihn bei etwa der Hälfte der Maximallast arbeiten zu lassen, um eine längere Lebensdauer zu erreichen.
5. Bei Linearaktuatoren mit einem Hub von mehr als 500 mm sollten Sie sie normalerweise nicht mit ihrem maximalen Hub unter schweren Lasten arbeiten lassen. Wenn Sie einen Hub von 600 mm wünschen, empfehlen wir Ihnen, einen Linearantrieb mit einem Hub von 700-800 mm zu wählen.
6. Die maximale Zugkraft der Linearantrieb ist etwas geringer als seine maximale Schubkraft.

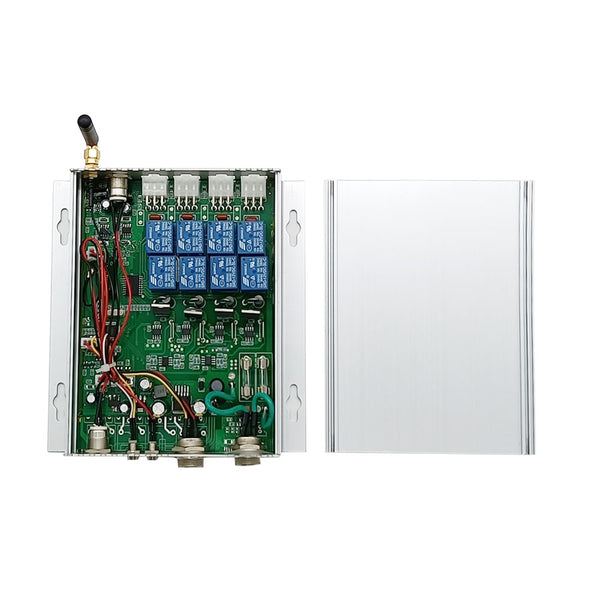

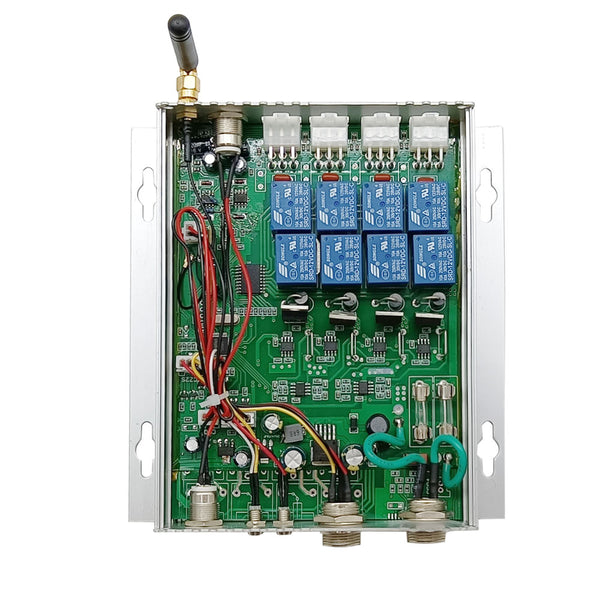

Die informationen für Synchronregler:
Einführung:
Wenn Sie mehrere elektrische Linearantriebe zum Anheben und Absenken eines Gerätes verwenden möchten, zum Beispiel zwei oder vier Linearantriebe. Da der Hochgeschwindigkeits Gleichstrommotoren in Linearantriebe nicht mit genau der gleichen Geschwindigkeit laufen können, ist auch die Bewegungsgeschwindigkeit des Linearantriebe unterschiedlich. Wenn mehrere Linearantriebe gleichzeitig arbeiten, können ihre tatsächlichen Geschwindigkeiten nicht genau gleich sein. In diesem Fall können wir einen Synchronisation Controller verwenden um mehrere Linearantriebe so zu betreiben, dass sie synchron ansteigen oder abfallen. Sie arbeiten völlig synchron ohne Unterschied.
Arbeitsprinzip:
Wenn Sie eine Synchronisation Controller verwenden möchten, um 2 oder 4 Linearantriebe vollständig synchron zu betreiben, müssen Sie jedem Linearantriebe eingebaute Hall Effekt Sensoren hinzufügen. Und wenn Sie einen Hall Effekt Sensor zusammen mit einem Linearantriebe gekauft haben, installieren wir für Sie den Hall Effekt Sensor im Linearantriebe.
Wenn 2 oder 4 Linearantriebe zusammen laufen, sendet der Hallsensor Hallsignale an die Synchronisation Controller, und die Steuerung passt die Laufgeschwindigkeit jedes Linearantriebs an, sodass alle Linearantriebe mit genau der gleichen Geschwindigkeit laufen.
Merkmal:
Es kann vier elektrische Linearantriebe B so betreiben, dass sie vollständig synchron laufen.
Kabelgebundene Steuerung über einen Steuergriff.
Drahtlose Steuerung über eine Fernbedienung.
Zwei Funktionstasten: Auf und Ab.
Mit Reset Taste.
Parameter:
Arbeitsspannung: 10~30V DC, geeignet für 12V oder 24V Linearantrieb
Arbeitsfrequenz : 315 MHz
Arbeitsabstand : 100m (theoretisch)
Nennstrom: 40A bei 12V oder 20A bei 24V
Zwei wählbare Steuermodi: Verriegelungsmodus oder Momentanmodus.
Betriebstemperatur: -20°C bis +70°C

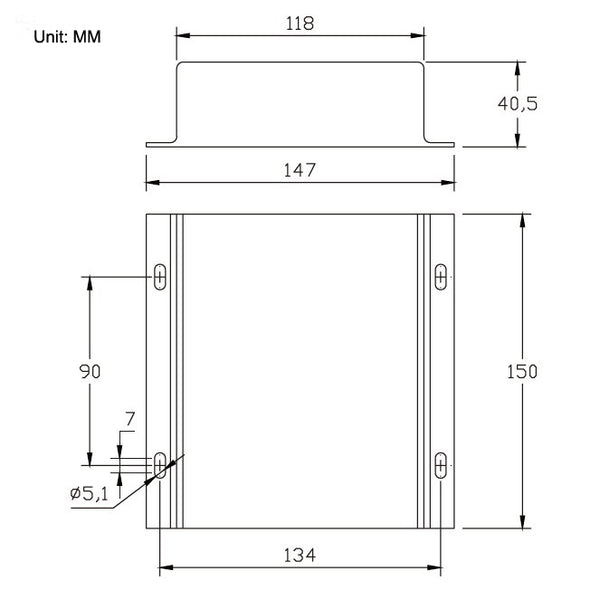

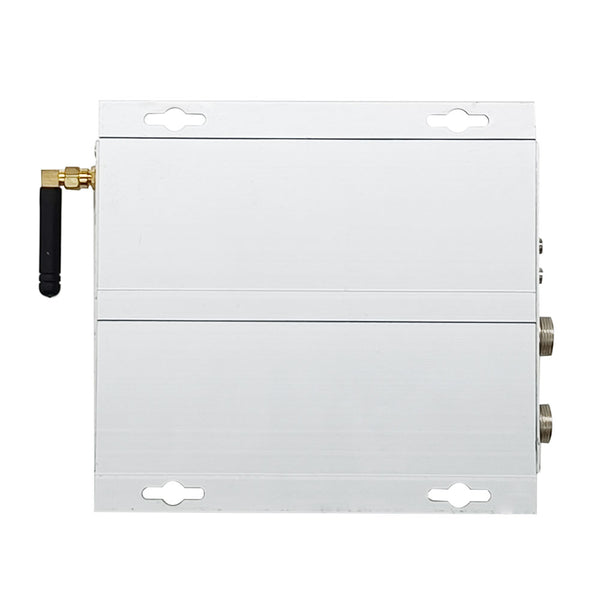

Maße des Gehäuse: 150 x 147 x 40 mm

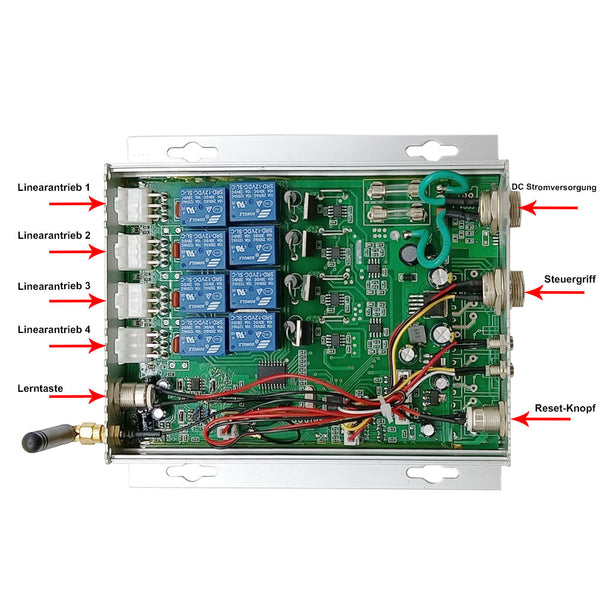

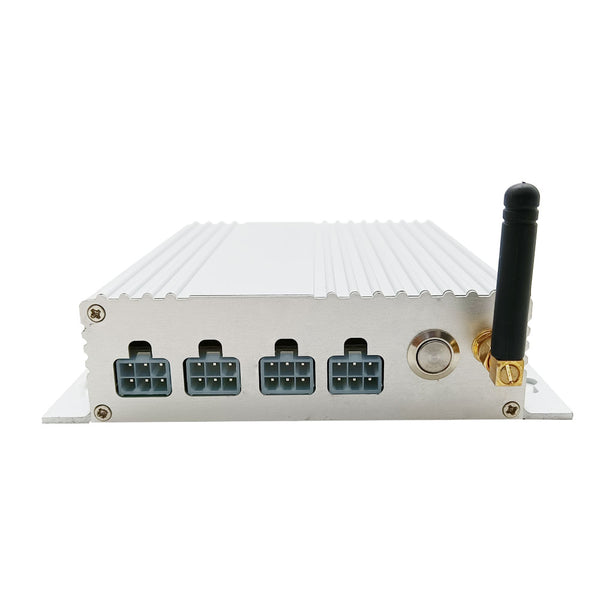

Verdrahtung:
1) Verbinden Sie den Pluspol der DC Stromversorgung mit dem roten Netzkabel des Controllers, und Verbinden sie den Minuspol der DC Stromversorgung mit dem schwarzen Netzkabel des Controllers.

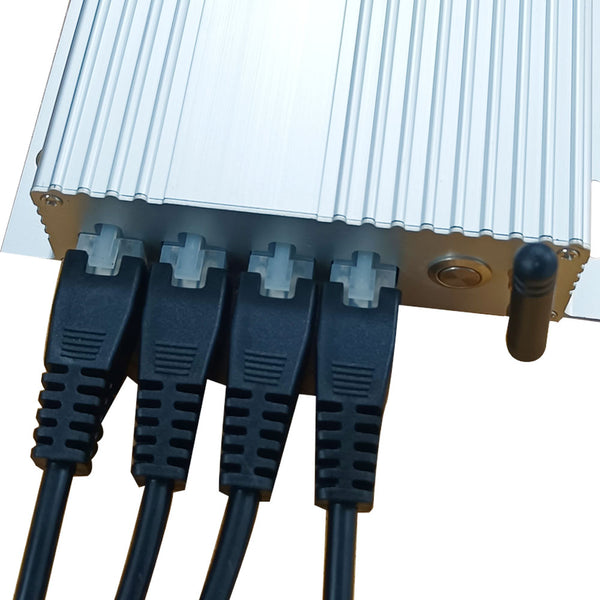

2) Stecken Sie vier Linearantriebe in die Steuerung.
3) Stecken Sie den Steuergriff in die Steuerung.
So stellen Sie den Steuerungsmodus ein:
Die Controller verfügt über zwei wählbare Steuerungsmodi, den Verriegelungsmodus und den Momentanmodus. Sie können die Steuerungsmodi wie folgt umschalten:
Drücken und halten Sie gleichzeitig die Reset-Taste am Controller und die Taste UP am Steuergriff oder an der Fernbedienung für 8-9 Sekunden.
Betrieb in verschiedenen Steuermodi:
1. Verriegelungssteuerung Modus:
1.1 Bedienung über den Steuergriff:
1) Drücken Sie die Taste ▲ des Steuergriffs, vier Linearantriebe fahren gleichzeitig nach außen, sie erreichen gleichzeitig den maximalen Hub und stoppen automatisch. Während des Betriebs können Sie auch eine beliebige Taste drücken, um vier Linearantriebe gleichzeitig zu stoppen.
2) Drücken Sie die Taste ▼ des Steuergriffs, vier Linearantriebe fahren gleichzeitig ein, sie fahren gleichzeitig vollständig ein und stoppen automatisch. Während des Betriebs können Sie auch eine beliebige Taste drücken, um vier Linearantriebe gleichzeitig zu stoppen.
1.2 Bedienung über die Fernbedienung:
1) Drücken Sie die Taste ▲ der Fernbedienung, vier Linearantriebe fahren gleichzeitig nach außen, sie erreichen gleichzeitig den maximalen Hub und stoppen automatisch. Während des Betriebs können Sie auch eine beliebige Taste drücken, um vier Linearantriebe gleichzeitig zu stoppen.
2) Drücken Sie die Taste ▼ der Fernbedienung, vier Linearantriebe fahren gleichzeitig ein, sie fahren gleichzeitig vollständig ein und stoppen automatisch. Während des Betriebs können Sie auch eine beliebige Taste drücken, um vier Linearantriebe gleichzeitig zu stoppen.
2. Momentansteuerung Modus:
2.1 Bedienung über den Steuergriff:
1) Drücken und halten Sie die Taste ▲ am Steuergriff, vier Linearantriebe fahren gleichzeitig nach außen; Lassen Sie die Taste ▲ los, vier Linearantriebe stoppen gleichzeitig.
2) Drücken und halten Sie die Taste ▼ am Steuergriff, vier Linearantriebe ziehen sich gleichzeitig nach innen zurück; Lassen Sie die Taste ▼ los, vier Linearantriebe stoppen gleichzeitig.
2.2 Bedienung über die Fernbedienung:
1) Drücken und halten Sie die Taste ▲ am Fernbedienung, vier Linearantriebe fahren gleichzeitig nach außen; Lassen Sie die Taste ▲ los, vier Linearantriebe stoppen gleichzeitig.
2) Drücken und halten Sie die Taste ▼ am Fernbedienung, vier Linearantriebe ziehen sich gleichzeitig nach innen zurück; Lassen Sie die Taste ▼ los, vier Linearantriebe stoppen gleichzeitig.
Reset Funktion:
Wenn das System zum ersten Mal verwendet wird, oder wenn das System nicht richtig funktioniert, oder wenn die Linearantriebe nicht mehr perfekt synchronisiert sind, können Sie die Controller mit einer der folgenden drei Methoden zurücksetzen.
Methode 1: Halten Sie zwei Tasten des Steuergriffs gleichzeitig länger als 7 Sekunden gedrückt.
Methode 2: Halten Sie die Reset- Knopf des Controllers und die Taste ▼ des Steuergriffs gleichzeitig länger als 7 Sekunden gedrückt.
Methode 3: Halten Sie die Reset- Knopf des Controllers und die Taste ▼ der Fernbedienung gleichzeitig länger als 7 Sekunden gedrückt.
Arbeitsstatus und LED-Anzeigen:
1. Das Einschalten ist normal: Das grüne Licht ist an, und das rote Licht ist aus.
2. Normale Arbeit: Das grüne Licht ist an, das rote Licht ist an, und das rote Licht ist aus, nachdem die Arbeit beendet ist.
3. Überlastung: Das grüne Licht ist an, und das rote Licht ist an. Zu diesem Zeitpunkt kann es nicht normal funktionieren und muss zuerst zurückgesetzt werden.
4. Der Fehler ist zu groß: Das grüne Licht blinkt, und das rote Licht ist aus. Zu diesem Zeitpunkt kann es nicht normal funktionieren und muss zuerst zurückgesetzt werden.
5. Niederspannung: Das grüne Licht ist aus, und das rote Licht ist aus.
6. Ausfall des Hallsensors: Das grüne Licht ist aus, und das rote Licht blinkt.
7. Während des Reset-Vorgangs: Das grüne Licht blinkt, und das rote Licht blinkt. Wenn das Zurücksetzen abgeschlossen ist, das grüne Licht ist an, und das rote Licht ist aus.
So koppeln Sie die Fernbedienung mit dem Controller:
Beachten: Wir haben die Fernbedienungr mit dem Controller gekoppelt vor dem Verlassen des Werks.
Bedienung: Drücken Sie die Lerntaste auf dem Controller länger als 3 Sekunden und drücken Sie dann eine beliebige Taste auf der Fernbedienung.
So löschen Sie alle Fernbedienung codes gespeichert im Controller:
Bedienung: Drücken Sie die Lerntaste am Controller und halten Sie dann die Taste ▼ der Fernbedienung länger als 8 Sekunden gedrückt.
Anmerkung:
1. Jeder Linearantrieb würde zwei Montagehalterungen benötigen, einer um den Kopf des Linearantriebs zu befestigen, und eine andere um die Unterseite des Linearantriebs zu befestigen. Dieses Kit enthält keine festen Montagehalterungen, bitte kaufen Sie diese aus dem Dropdown-Menü.
2. Sie müssen ein DC12V/50A oder DC24V/25A Schaltnetzteil verwenden, um dieses Kit mit Strom zu versorgen. Dieses Kit enthält dieses Netzteil nicht, bitte kaufen Sie es aus dem Dropdown-Menü.
Produktionszeit:
Die Linearantriebe sind kundenspezifische Produkte, und diese Produkte sind nicht auf Lager, wir brauchen 3~7 Arbeitstage, um sie nach den in Ihrer Bestellung angegebenen Parametern herzustellen.
Retoure oder Austausch:
Die Linearantriebe sind kundenspezifische Produkte, wir müssen sie gemäß den in Ihrer Bestellung angegebenen Parametern herstellen, damit wir keine Rücksendungen akzeptieren oder Bestellungen stornieren können. Bestellen Kunden ungeeignete Linearantriebe selbst, nehmen wir auch keinen Umtausch an, bitte haben Sie Verständnis.
Wir können 3D CAD Modell Dateien im STEP-Format für Linearantriebe zur Verfügung stellen. Bitte kontaktieren Sie uns per E-Mail, wenn Sie sie benötigen.
